Схемы разводки водоснабжения в квартире и частном доме

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец, но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Насосное оборудование

Для подачи воды применяется погружной или поверхностный насос. Поверхностные насосы гораздо дешевле погружных и можно приобрести сразу с гидроаккумулятором, называется эта установка – насосная станция. Их легко обслуживать, а обсадная труба скважины может быть небольшого диаметра, достаточного для прохождения водозаборного шланга с наконечником-фильтром.

Насосные станции подходят для забора воды из поверхностных источников. Так же их устанавливают, если напор в центральном водопроводе очень низкий и не устраивает потребителя.

Если глубина до поверхности воды в скважине (колодце) более 5 метров, то выбор, однозначно остается за погружным (глубинным) насосом.

При выборе насоса учитывается:

  • высота подъема воды (напор) от глубины нахождения насоса до самой верхней точки водоразбора в доме;
  • необходимый часовой расход (литр/мин.), с учетом количества пользователей;
  • диаметр насоса, с учетом диаметра обсадной трубы скважины:
  • тип насоса: вибрационный, вихревой, скважинный, центробежный (последние 3 насоса – разновидность центробежного).

Вибрационные насосы недорогие, но их не рекомендуется применять в скважинах, из-за создаваемой в окружающей среде вибрации, пригоден только в колодцах. Самым надежным выбором является вихревой насос. У него наименьшие требования к чистоте воды.

Важно: в каждом конкретном случае, с учетом типа скважины, чистоты воды, глубины подъема, правильный выбор может сделать, только специалист, имеющий опыт эксплуатации насосов в данной местности.

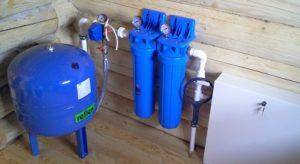

Гидроаккумулятор

Для каждого электродвигателя самым тяжелым моментом является пуск в работу. Повышенные токи в 7 раз, малый крутящий момент, пуск под нагрузкой, все это значительно сокращает срок его службы. Чтобы насос не запускался часто, из-за стакана воды, минутного мытья рук, спуска в унитазе, утечек в сети и по прочим мелочам, обязательно устанавливается гидроаккумулятор.

И чем больше объем бака, тем лучше для насоса. Как, впрочем, и для пользователей, на случай отключения электроэнергии

Его установка обязательна, а исправное состояние очень важно

Объем гидроаккумулятора для водоснабжения определяется по специальному расчету. Упрощенно, можно выбрать по производительности насоса в минуту, если насос подбирался с учетом числа пользователей. Полученный результат, это минимальный объем. Если место позволяет установить бак большего объема, стоит взять на пару размеров больше. Размерность баков у каждого производителя своя. Данный ряд, служит для примера, объем указан в литрах: 8, 10, 12, 18, 25, 30, 35, 40, 50, 60, 80, 100 и более.

Нужно иметь в виду, что полезный объем бака, то есть объем воды, который он отдаст, при выключении питания, всего 1/3 от его объема. Это при условии, что воздушная камера, имеет давление в свободном состоянии, на 0,2 бара ниже, чем давление выключения насоса. Хозяева закачивают воздух выше этой величины, следовательно, отдаст бак еще меньше.

Накопительные баки для воды

По сути, это тот же гидроаккумулятор, только гораздо больших размеров. Если гидроаккумулятор служит для защиты насоса от частых включений, то накопительный бак-аккумулятор, служит еще и для создания резервного запаса воды. Но не стоит обольщаться, бак в 500 литров, сможет отдать полезной воды не более 225 литров, при правильном давлении в воздушной камере.

Поэтому проще и дешевле установить простой бак, необходимого объема, но брать из него воду придется ведром. Можно установить на чердак, но напора будет не хватать, а в зимнее время потребуется позаботиться, чтобы вода не замерзла.

Совет: установив систему автоматического дополнения накопительного бака можно обеспечить бесперебойное водоснабжение дома.

Одноквартирный дом

Какой может быть схема разводки водоснабжения частного дома?

  • Последовательной и коллекторной;
  • Открытой и скрытой;
  • В случае ГВС — циркуляционной и тупиковой.

Схема горячего водоснабжения с циркуляционным насосом

А теперь давайте разбираться, в чем преимущества и недостатки каждого из перечисленных решений.

Тройники и коллекторы

Начнем с определений.

Та схема подключения раковин и ванны к водопроводу, которую мы все привыкли видеть в квартирах своего детства, называется последовательной, или тройниковой. Все приборы подключены к единственной подводке тройниковыми соединениями.

Смесители и бачок унитаза подключены через тройники

Почему советские проектировщики остановили свой выбор именно на такой разводке?

Из-за ее низкой материалоемкости, что в масштабах страны означало заметную экономию. Однако, у тройниковой схемы есть один серьезные недостаток: если полностью открыть кран на одном смесителе, на других сантехнических приборах мгновенно упадет напор.

Если вы откроете холодную воду на кухне, из ванной вполне может донестись гневный крик ошпаренной кипятком супруги.

Коллекторная схема предполагает наличие у каждого прибора собственной подводки, подключенной к коллектору-гребенке. В этом случае напор воды определяется только давлением на участке водопровода до коллектора и (в динамическом режиме — при расходе воды) длиной подводок.

Коллекторы ХВС и ГВС

Помимо очевидного достоинства, коллекторная схема имеет пару столь же очевидных недостатков:

  1. Суммарная длина труб увеличивается в несколько раз, что выливается в заметный рост расходов;
  2. Большое количество подводок будет очень сомнительным украшением ваших стен, поэтому коллекторная разводка за редким исключением выполняется скрыто. Чем это плохо, мы сейчас выясним.

Подводки к приборам уложены в штробы

Скрытый и открытый монтаж

Достоинство скрытой разводки — эстетичность дизайна помещения: инженерные коммуникации принято стыдливо прятать. Однако автор — сантехник с многолетним стажем — обеими руками выступает за открытый монтаж подводок водоснабжения к приборам.

Большая часть поводок находится под потолком подвала

Чем не угодил скрытый монтаж?

  • Вечных материалов не существует. Брака тоже никто не отменял. Лопнувший участок проложенной открыто проводки можно заменить, не нанося ущерба отделке;
  • Скрытая разводка может быть выполнена только на стадии ремонта помещения. Открытая — в любой момент;

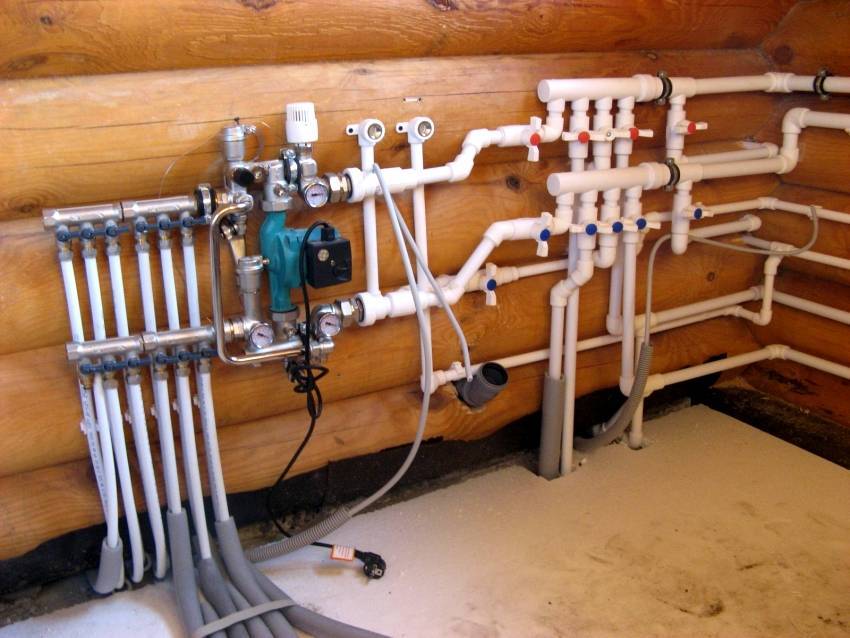

Открытая разводка водоснабжения в деревянном доме

Открытая разводка труб оставляет возможность в любой момент присоединить новый прибор (в частности, посудомоечную или стиральную машинку) к произвольной точке водопровода. При скрытом монтаже труб это невозможно.

Подключить новый умывальник? Легко!

Циркуляционное и тупиковое ГВС

Циркуляционное ГВС в коттедже обеспечивает небольшую, но вполне реальную экономию воды при большом расстоянии от дальних точек водоразбора до водонагревателя: остывшая вода из труб бесполезно сливается в канализацию.

Давайте, к примеру, выясним, сколько воды мы сольем до ее нагрева при длине 20-миллиметровой полипропиленовой подводки в 12 метров:

  • Внутренний диаметр трубы с 2-миллиметровыми стенками — 16 мм, или 0,016 м;
  • Радиус — половина диаметра, или 0,008 м;
  • Объем цилиндра равен произведению квадрата его радиуса, высоты и числа π;

Формула расчета объема цилиндра

Внутренний объем подводки, таким образом, равен 0,0082×3,14159265×12=0,0024 кубометра, или 2,4 литра.

Расход воды через водоразборную арматуру

Кроме того, как мы помним, циркуляция ГВС обеспечивает непрерывную работу водонагревателей.

Однако автор позволит себе сделать пару замечаний:

Установка отдельного электрического бойлера на дальнюю раковину полностью решает проблему ожидания нагрева воды в тупиковой системе;

Компактный бойлер обеспечивает мойку горячей водой

Электрические полотенцесушители потребляют 40-100 ватт, то есть примерно столько же, сколько и циркуляционный насос.

Энергопотребление этого прибора — всего 80 Вт

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Каким способом прокладывать трубы

Составлению схемы предшествует решение важного вопроса о способе прокладки труб:

  • закрытом;
  • открытом.

Каждому из них присущи определенные достоинства и негативные стороны. Склоняться к выбору стоит, учитывая особенности:

  • помещений, где будут прокладываться линии трубопровода;
  • самих труб и материалов. Из которых они выполнены.

Закрытым способом допустимо воспользоваться, если прокладываемые трубы будут:

  • медными;
  • полипропиленовыми;
  • металлопластиковыми с пресс-соединениями.

Важно! Крайне нежелательно располагать в стеновых конструкциях трубы из любых материалов с разъемными соединениями, чтобы не создавать препятствий для проведения обслуживания и ремонтных работ.
Располагать в стеновых конструкциях трубы с разъемными соединениями крайне нежелательно

Каковы преимущества, достигаемые расположением труб внутри стен? К ним можно отнести:

  • сохранение дизайна помещения, в котором отсутствуют бросающиеся в глаза трубы, и нет необходимости затрачивать усилия на то, чтобы скрыть их;
  • высвобождение пространства и возможность свободной расстановки мебели и различных приборов поближе к стенам. В небольшом помещении труба, проложенная вдоль стен, «съедает» довольно значительную часть пространства;
  • при возникновении очага возгорания можно не опасаться повреждения пластикового трубопровода.

Как видим, закладка линии водопровода в штробы не дает значительных преимуществ. А вот недостатков оказывается немало:

  • недопустимость использования разъемных соединений резко сужает возможности относительно выбора материала труб, накладывает ограничения на применение способов стыковки и усложняет проведение монтажа;
  • подготовительные работы будут сложными, долгими и малоприятными из-за выполнения штробления, сопровождаемого распространением пыли;
  • монтаж будет требовать предельной точности и немалых трудозатрат;
  • проведение осмотра с целью недопущения протечек и неисправностей в работе системы окажется невозможным;
  • при возникновении необходимости в проведении ремонтных работ придется прибегать к демонтажу штукатурки и труб, разрушать стеновую отделку. А восстановить с помощью косметических мер удастся не всегда;
  • проявление протечек не удастся выявлять своевременно, предотвращая разрушительные последствия. Для обитателей городских квартир это повлечет малоприятные разбирательства с пострадавшими от затопления соседями снизу;
  • не исключается вероятность случайного нарушения целостности водопровода при попытке прикрепления к стенам какого-либо прибора или элемента меблировки.

Расположение линии водопровода в штробы не дает значительных преимуществ

Наиболее существенным недостатком скрытого выполнения разводки является невозможность осуществления необходимого контроля состояния водопроводной сети, а эту коммуникацию относят к опасным.

Проведение прокладки труб открытым способом выгодно, потому что:

  • отсутствуют ограничения при выборе материалов;
  • трудоемкость и сложность монтажа резко уменьшаются;
  • проведение ремонта не скажется на стеновой отделке;
  • визуальный контроль состояния водопроводной системы может осуществляться в любое время и в любом месте;
  • внесение изменений в конструкцию не требует проведения демонтажа системы и дальнейшего ремонта помещений;
  • появление протечки обнаруживается в скором времени. Сигналом становится образовавшаяся на полу лужица.

Открытый способ прокладки связан с определенными неудобствами:

  • трубы потребуется каким-то образом аккуратно вписать в интерьер помещений, чтобы они своим видом не искажали восприятие дизайна;
  • сокращение полезного пространства неизбежно, приставить вплотную к стенам, вдоль которых проложены трубы, ничего не удастся. Для небольших помещений это обстоятельство может стать значительной проблемой, отступ порядка десяти сантиметров от стен – величина немалая;
  • крупным очагом возгорания пластиковый водопровод будет уничтожен.

Открытый способ прокладки труб водопроводных труб

Склоняясь в пользу выбора открытого или закрытого способа прокладки, стоит учесть все конкретные обстоятельства. В конце концов, проблему дополнительного пространства всегда можно решить и по-другому.

Выбор способа разводки воды в квартире

Разводка водопроводной магистрали может выполняться тройниковым методом (его причисляют к классическим вариантам). А может быть произведена современным коллекторным способом.

Первый метод — это последовательное проведение магистрали от общего стояка к местам разбора. Вначале отводят главные ветки с различной водой, а затем посредством тройника вода продвигается по ответвлениям.

Классическая схема имеет следующие плюсы.

  • Небольшая цена.
  • Компактные габариты.
  • Простая прокладка.

А недостатки у нее следующие.

  • Постоянные перепады давления.
  • Невозможность перекрытия одной точки потребления.
  • Тройники не всегда удобно размещать в ванной комнате или туалете.
  • Для маленькой квартиры такая разводка приемлема, но в большом загородном доме это вызовет кучу неудобств.

Коллекторная разводка, проводимая для водоснабжения в квартире или частном доме это способ, при котором к каждой точке забора выводится индивидуальная труба. При коллекторной конструкции в квартире мойка, туалет, душевая кабинка и все остальные сантехнические приборы подают воду в необходимом количестве независимо один от другого.

Все трубы подводят к коллектору, который стоит на входе магистрали в жилье. Коллекторная конструкция – это система, оснащенная одним вводом и несколькими выходами. При подсоединении к нему учитывается не только количество вентилей, но и количество всех сантехнических приборов.

Коллекторная разводка труб водоснабжения в квартире имеет многочисленные преимущества:

  • Первое – это возможность отключения воды на одной из точек, без ущерба другим водозаборным местам.
  • Краны управления данной системой расположены в одной зоне, и к ним всегда имеется свободный доступ.
  • Постоянная стабильность давления в магистрали (смотрите оптимальное значение).
  • Риски поломок сводятся к минимуму. А если нужно провести ремонт, то его можно провести легко и быстро.
  • Все точки водозабора имеют одинаковый уровень температуры воды.
  • В случае необходимости можно быстро подключить новый вентиль или сантехнику. Для этого предварительно нужно ставить коллекторную конструкцию с несколькими запасными выходами.

Смотреть видео

Коллекторный узел и разводка сантехники в квартире в новостройке

Watch this video on YouTube

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Водопроводные системы

В зависимости от источника питания выделяют:

  1. Централизованная система водоснабжения. Устраивается, если недалеко от дома проходит труба центрального водоснабжения, к которой подводится водопровод. Такую систему устраивать проще и дешевле, но в дальнейшем нужно будет оплачивать подачу воды. К тому же трудно проконтролировать качество воды.
  2. Автономная система водоснабжения. Требует значительных физических и финансовых затрат, но качество воды значительно выше. Автономный водопровод абсолютно не зависит от коммунального. Источником питания являются колодцы или скважины, устроенные на приусадебном участке.

Источник питьевой воды, из которого выполняется забор для водопровода, должен находиться не ближе 20 метров от выгребной ямы, компостной кучи, туалета, септика и т.д.

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Не допускается вмуровывать в стену участки трубопроводов с различными разъемными соединениями. Всевозможные американки, обжимные фитинги, переходные муфты с пластиковой трубы на резьбу и другие элементы обязательно нужно монтировать открыто. Это позволит получить к ним беспрепятственный доступ для обслуживания и ремонта.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

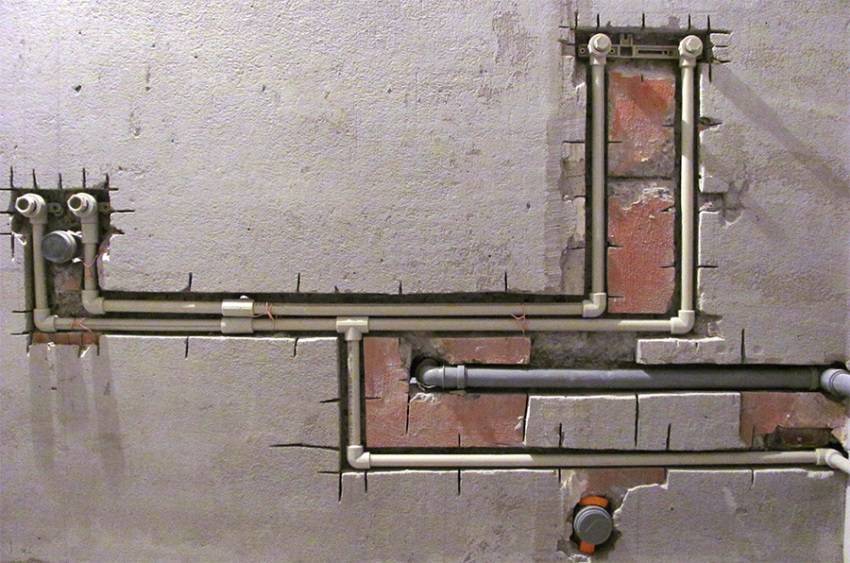

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

  • сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
  • все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
  • при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

  • нельзя использовать стальные трубы;
  • существенные затраты времени и сил на штробление стен;
  • сложность монтажа с использованием исключительно неразъемных соединений;
  • отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
  • вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
  • невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

  • использование труб из любых материалов;
  • возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
  • меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
  • простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
  • возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

  • уменьшение полезного пространства;
  • неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
  • большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Коллекторная разводка водоснабжения

Коллекторная разводка водоснабжения выполняется по схеме подведения труб к каждой отдельной точке. Каждый объект, будь то душевая, унитаз, посудомоечная машина или кран — получает заданный объём воды, даже если эти точки включились одновременно.

Коллектор, расположенный на входе водовода в квартиру, сделан с выводами, количество которых равно или несколько превышает количество обслуживаемых точек потребления. Большее число выводов понятно, это нужно, например, при покупке ещё одной стиральной машины или вам понадобится установить дополнительный кран на кухне – вот тогда эти выводы пригодятся.

Перечислим достоинства коллекторной разводки водоснабжения: 1. Удобное расположение кранов, они, как правило, установлены в отдельном месте, отведённом под сантехническое оборудование. 2. Отключение, например, душа не повлияет на работу других санузлов. 3. Обеспечено всегда стабильное давление в схеме, у вас не пропадёт горячая вода на кухне, когда вы наполняете такой же водой ванну. 4. Ремонт удобно и легко выполнять, потому что от точки потребления до коллектора всего лишь одна труба. 5. Даже если открыть все краны с горячей водой сразу, температура воды не снизится хотя бы на градус.

Не обошлось без недостатков и у этой схемы разводки водопровода в квартире. Для её монтажа нужно много материалов, такое количество труб требует адекватных финансовых затрат. Время, чтобы качественно выполнить эту многочисленную разводку, требуется довольно много.

Устройство автономной водопроводной системы

Чтобы сделать правильную разводку воды в частном доме, важно понимать, что водопровод состоит из наружной и внутренней частей. Внешний трубопровод необходим, чтобы вода из скважины или колодца поступала во внутреннюю систему

Проще всего устроена разводка, соединяющая коттедж с центральной магистралью.

В таком случае на водопроводные трубы монтируют водозапорную арматуру, с ее помощью, если потребуется, вы сможете перекрыть воду. Если же у вас на участке есть скважина либо колодец, в систему придется включить насосное оборудование, автоматическое реле управления, фильтрующие элементы.

Внутренняя часть водопровода включает в себя:

  • регулирующие и запорные краны;
  • бойлеры для нагрева воды;
  • оборудование для водоразбора: краны, смесители;
  • разводящую сеть.

В современных домах устанавливают 2 вида внутренних систем водоснабжения: самотечную либо напорную.

В случае с самотечной системой жидкость поступает не в трубы, а в накопительную емкость, расположенную в максимально высокой точке, к примеру в мансарде/чердаке либо на втором этаже дома. Из этого резервуара вода под действием силы тяжести под соответствующим высоте емкости напором раздается по трубам.

Если же система водонапорная, перемещение жидкости по трубопроводу осуществляется с помощью насосного оборудования либо специальной насосной станции с гидроаккумулятором.

Как провести разводку

Тройниковая разводка водоснабжения

Разводка труб водоснабжения в новостройке зависит от мест расположения сантехнических приборов. Поэтому владельцам квартир надо в первую очередь определиться с этими местами. Рекомендуется на бумаге набросать схему расположения с учетом установки мебели и дизайна помещения.

Сделать в новых квартирах это не всегда просто. Особенно в тех, где расположение комнат и служебных помещений нестандартное. Но в любом случае специалисты рекомендуют разводку делать компактной. Это в первую очередь экономия, во-вторых, простая схема – простота обслуживания и эффективная работа самого водопровода. Чем меньше в нем отводов, соединений и ответвлений, тем проще он в эксплуатации, тем выше его характеристики, важнейшей из которых является напор.

Напор водопровода в новостройке

Многие жильцы квартир в новостройках сталкиваются с проблемой падения напора. Часто при принятии душа вдруг падает напор холодной воды. Последствия – принимающий душ член семьи выскакивает из-под потока воды, потому что из лейки начинает литься горячая вода. Причина – другой член семьи слил воду из бачка в унитазе.

Решить эту проблему надо еще на стадии проектирования водопровода. Все дело в том, что разводка установлена последовательно. Стоящий первым сантехнический прибор при открытии тут же становится причиной падения напора, а соответственно и объема воды, для последующих приборов. В этом случае лучше использовать коллекторную схему распределения воды.

От стояка отводится труба, к примеру, 25 мм в диаметре. Она короткая и выполняет функции распределительного узла. К ней соединяется несколько трубных контуров, которые соединяют стояк с разными группами сантехнических приборов. К примеру:

  • одна труба проводится на кухню с подключением к кухонной мойке и посудомоечной машине;
  • вторая прокладывается в ванную комнату, где соединяется с душем, раковиной и стиральной машиной;
  • третья соединяется с унитазом, биде.

Таким образом, параллельная разводка труб водопровода дает возможность равномерного распределения воды по потребителям. А это гарантия, что напор на каждом проложенном участке будет одинаковый.

Если приобретенная в новостройке квартира имеет стандартную планировку, можно использовать последовательную схему трубной разводки. Но здесь придется учитывать количество установленных сантехнических приборов. Чем их больше, тем большего диаметра трубы должны быть в квартире смонтированы.

Скрытая или открытая прокладка труб

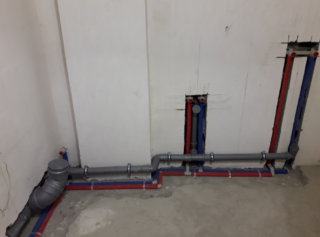

Скрытая прокладка труб

В новостройках владельцы получают квартиры без отделки. Поэтому предпочтительнее скрытая прокладка. Трубы водопровода можно укладывать на стены вблизи пола или на само напольное основание. Здесь нет серьезных критериев выбора. Все зависит от желания заказчика.

Все чаще монтаж проводят на полу. Это в первую очередь проще. Заделка труб по горизонтальной площади методом нанесения стяжки является самым простым. Но трубы надо уложить так, чтобы они не попали под тяжелую мебель или сантехнический прибор.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
