Применение подъемника для гипсокартона и создание конструкции своими руками

Как выбрать?

Подбирая нужную технику, всегда есть смысл ознакомиться с возможностями оборудования.

На первом месте стоят следующие критерии:

  • вес, с которым работает механизм, он может составлять от 30 до 50 кг;
  • учитывая размер потолков, следует поинтересоваться, на какую высоту осуществляется доставка листов гипсокартона.

Необходимо знать, что подобные приспособления работают только на подъём и не могут перемещать грузы.

Немаловажны прочность и основательность самой конструкции:

  • детали внутреннего механизма и комплектующие должны быть выполнены из прочных и долговечных материалов, поэтому всегда лучше выбирать модели из стали без полимерных дополнений;
  • надёжная конфигурация основания – это гарантия устойчивости подъёмника, в этом отношении самой достойной считается стойка в виде буквы «Н».

Недорогие модели, поднимающие гипсокартон выше 4-х метров, могут вполне подойти для обычного жилья. Если зафиксировать покрытие требуется на сложнодоступных участках, предусматривается разное направление креплений, и оптимальным вариантом станет подъёмник-распорка. Он имеет более сложную конструкцию и благодаря этому может быть настроен для разноплановых задач. Правда, такие функциональные модели по стоимости гораздо дороже стандартных.

Помимо этого, нужно учитывать и вспомогательные опции, которые не всегда нужны при монтировании ГКЛ. Но при их наличии цена на устройство существенно повышается.

Поскольку существуют модели ручные и с электроприводом, выбирать электрическую технику имеет смысл при больших объёмах работы. Она помогает увеличить скорость сборки, но при этом стоит дороже. По словам профессионалов, для нерегулярных строительных работ лучше выбирать ручные сооружения, тем более, что они не так часто выходят из строя.

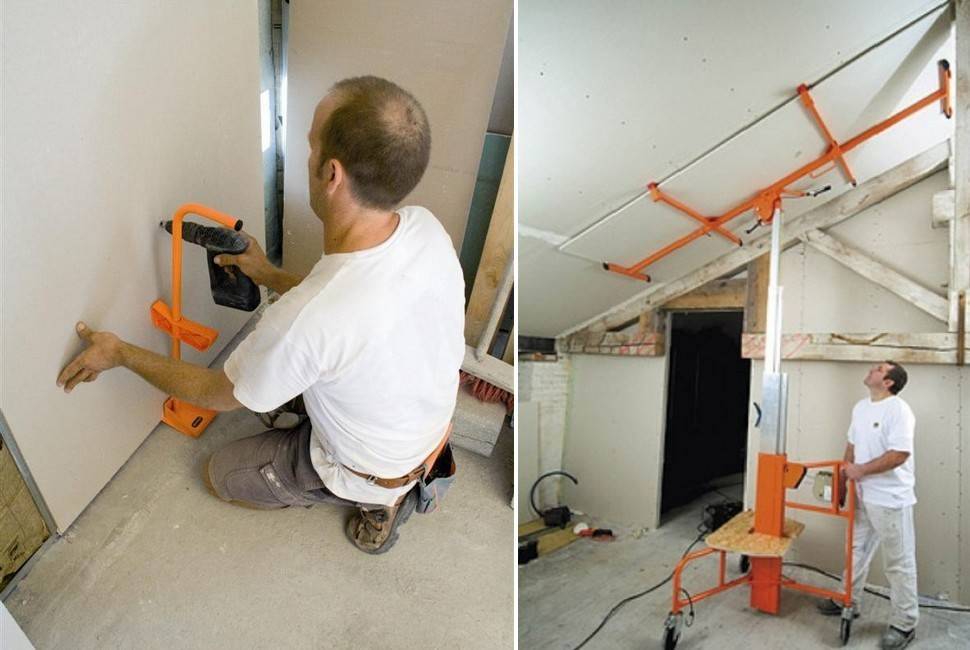

Виды подъемников для гипсокартона и способы использования

Существует множество видов подъемников для гипсокартона, но так же вы можете сделать его самостоятельно, это займет около пяти дней.

Для стен — осуществляется крепление на вертикальные поверхности. Для потолков — крепление возможно только на горизонтальные поверхности. Универсальный — поддерживает лист гипсокартона под любым заданным углом. С механическим приводом — подъем возможен с помощью лебедки, накручивающейся на барабан. С электрическим приводом — подъемником управляют с помощью пульта. Наличие этого приспособления делает работу мастера максимально комфортной. Из металлических элементов изготавливают многоцелевой надежный подъемник. Деревянный в основном используют в качестве фиксатора, его функции ограничены. Оснащенный дополнительной площадкой для мастера, которая заменяет козлы.

Распорка для гипсокартона пригодится в следующих случаях:

Для монтажа листов гипсокартона: осуществляется переноска, подъем и фиксация. Конструкция удобна для работы с материалами различных габаритов. Для разметки потолка и углов с помощью лазерного уровня, который необходимо надежно закрепить на поворотном столе. Такой способ позволяет сделать правильную разметку с первого раза. Для установки систем освещения, кондиционирования и вентиляции, профилей в труднодоступных местах.

Механизм действует по принципу домкрата. Вначале лист гипсокартона фиксаторами надежно закрепляется на поверхности распорочного стола. Затем с помощью подъемного механизма лист доставляется на выбранную высоту и устанавливается под нужным углом при условии, что подъемник универсальный.

  • http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/podyemnik-dlya-gipsokartona.html
  • https://derevyannie-doma.com/poleznoe/pod-emnik-dlya-gipsokartona-svoimi-rukami-chertezhi-i-shemy.html
  • https://mr-build.ru/vidi-instrumenta/spets-instrument/podemnik-dlya-gipsokartona.html
  • https://dekoriko.ru/otdelochnye-materialy/gipsokarton/podemnik/
  • https://homeli.ru/remont-i-otdelka/pod-emnik-dlya-gipsokartona
  • https://whitestrip.ru/podemnik-dly-p1306/

Стол

Основная конструкционная деталь устройства для переноски ГКЛ – стол. Делают его из профиля с сечением 30 мм. Два куска профиля сваривают, к ним поперечно на метизы крепят два отрезка. Для получения возможности корректировать длину листа гипсокартона в осевой элемент стола вставляют профиль с сечением 20 мм, к которому прикреплены отрезки с сечением 30 мм. Вся конструкция стола механизма монтируется поворотным узлом к малой стойке.

Более быстрого монтажа и удобства переноски материала, добиваются модернизацией устройства:

  • Подъемники делают с разъемной грузовой площадкой, что дает возможность переносить и поднимать не только цельные гипсокартонные листы, но и его полосы или отрезки.
  • Чтобы увеличить скорость поднятия стола, вставкой из стальной трубы увеличивают диаметр барабана лебедки. Благодаря этой манипуляции трос наматывается в меньшее число рядов.

Гипсокартон – это специальный материал, широко применяющийся при отделке помещений, данный строительный материал представляет собой два листа плотного специального картона, между которым заключен гипс с небольшим количеством примесей.

С помощью подъемника для гипсокартонных плит, можно не только поднимать на определенную высоту материал, но и также позволяет поднять гипсокартонную плиту до нужного уровня, и зафиксировать ее в нужном положении для последующего монтажа потолка или перегородки .

Но с тем, чтобы сэкономить финансы, можно сделать самодельный подъемник:

  1. Потолочный подъемник делается из брусьев. Длина 2 брусьев должна быть равна высоте от пола до металлоконструкций, на которые буду закреплены плиты ГКЛ. К ним Т-образно снизу и сверху прибивается горизонтальный брус длиной 1 м. К ним крепится, для усиления конструкции, «косынка» – деревянная распорка, от горизонтального до вертикального бруса.
  2. Между собой ту часть, которая будет находиться на полу, можно скрепить двумя параллельными брусьями, длиной чуть меньше, чем плита ГКЛ. Останется только его установить под потолком в нужном месте, уложить на нее гипсокартонную плиту, и после этого останется закрепить к металлическому профилю.

Такой простевший подъемник, сделанный своими руками, считается самым удобным, и больше он относится к подставке для ГКЛ, но, тем не менее, он успешно справляется со своей задачей для подъема и удержания гипсокартона на определенной высоте.

Существующие тонкости

Чаще всего самодельный подъемник ГКЛ имеет размеры 115 и 290 см. Это оптимальные габариты. Данная схема внутреннего механизма имеет подробные характеристики, которые непременно стоит учитывать.

Вне зависимости будете ли вы приобретать готовый подъемный механизм или займетесь самостоятельным изготовлением рекомендуется не забывать о нескольких нюансах, которые помогут вам приобрести или соорудить качественное устройство:

  • Любой выбранный материал для сооружения подъемного механизма, металлическая и деревянная стойка одинаково будет испытывать существенную нагрузку. Поэтому рекомендуется оснастить все опорные элементы подъемника «косынкой» или любыми другими деталями для придания жесткости и прочности конструкции.
  • Предварительно продумайте вариант сооружения складной конструкции подъемного механизма. Транспортировка такого устройства будет проходить легче, к тому же не потребуется выделять много места для его хранения.
  • Помимо стопорных механизмов, которые расположены на лебедках и реечных передачах необходимо дополнительно приобрести детали для фиксации. Они будут надежно фиксировать столик для гипсокартонных листов, приподнятых на высоте. В противном случае возникает большой риск получить серьезную травму.
  • Избегайте моделей с пластмассовыми деталями, они крайне ненадежны.
  • Высота подъемного механизма должна достигать четырех–пяти метров, этого вполне достаточно для ремонтных и монтажных работ в жилом доме или квартире. Высота потолочной поверхности редко превышает данные параметры.
  • Масса загружаемых на подъемный механизм строительных материалов должна выдерживать от тридцати до пятидесяти килограмм.
  • Так называемый столик, на котором фиксируются гипсокартонные листы или другие строительные материалы, рекомендуется выбирать в Н-образном формате. Подобная основа и распорка является более устойчивой и прочной.
  • Многофункциональность подъемника заключается в возможности работать и с горизонтальной, и с вертикальной поверхностью.

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, . Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Работа с гипсокартоном показывает высокие результаты во время обеспечения практически каждого проекта, и нередко мы делаем ее без помощника. А значит, необходим специальный инструмент и приспособления для гипсокартона, которые помогут сделать работу еще более качественно и во многом упростить обработку необъятных листов.

спомогательный инструмент

Сегодня мы рассмотрим специальные приспособления для монтажа и обработки листов гипсокартона.

Подъемник

Когда отделывается потолок, мастеру очень сложно справиться с работой. Поднятие хрупких и громоздких листов к потолку и удержание их на высоте – задача непростая.

Подъемник распорка для гипсокартона – надежная станция для поднятия и удержания ГКЛ плит, да и прочих отделочных материалов, которая используется при работах с потолками, закладкой вентиляционных каналов и даже декоративной отделкой потолков. Приспособление для поднятия гипсокартона может быть выполнено из алюминия или стали, легко разбирается и собирается, удобно в работе и транспортировке. Подъемник для гипсокартона высотой в 1,4 — 1,6 м может выдержать вес материала до 60 кг, а приспособление высотой в 3,5 — 4,5 м — 30-40 кг. Зачастую, подобные подъемники дополнительно оборудованы держателями и фиксаторами.

Премос

Подъемник Премос — это современное приспособление для монтажа гипсокартона на потолок. Устройство во многом облегчает процесс монтажа листов, поэтому для многих оно уже стало незаменимым.

Преимущества инструмента:

  • Приспособление позволяет установить и зафиксировать лист гипсокартона в любом положении;
  • Перемещение листов гипсокартона с одного места на другое с устройством Премос – не проблема;
  • Помимо работ с гипсокартоном, использовать приспособление можно при монтаже кондиционеров, закреплении массивных люстр, устройстве вентиляции, креплении габаритной аппаратуры.

Высота подъема устройства Премос — от 3,2 до 4,2 м, грузоподъемность достигает 100 кг при общем весе конструкции 23 кг. Устройство удобно как при транспортировке, так и при эксплуатации.

Угловые насадки для электрического инструмента

Нередко в работе с ГКЛ, особенно если она связана с достаточно сложными геометрическими формами и многоуровневыми потолками, применяются насадки для шуруповертов и дрелей. Они удобно располагаются на электрическом инструменте, могут быть зафиксированы в нескольких положениях, поворачиваются вокруг своей оси.

Приспособление для фигурной резки

Имеется в арсенале профессионалов и специальный резак для ГКЛ – балеринка, при помощи которой можно легко проделать большие, правильной формы отверстия – от 15 до 35 см. Работать инструментом легко и с ним справится даже новичок, главное, чтобы подобная штуковина была в вашем наборе инструментов.

Если говорить о маленьких отверстиях, скажем, от 2 до 13 см в диаметре, которые наиболее востребованы при работе с ГКЛ, то лучше использовать набор кольцевых пил по гипсокартону. Это специальные насадки для дрелей, которые применяются в работах с потолками и нишами, для устройства освещения или прокладки некоторых коммуникаций.

Для монтажа

Прикручивая лист гипсокартона к стене или потолку, можно повредить материал, если немного не учесть глубину погружения самореза. Профессионалы рекомендуют использовать специальное приспособление-насадку на дрели и шуруповерты, которая поможет с обшивкой каркаса гипсокартоном. Это бита с ограничителем, которая не даст испортить материал во время заворачивания саморезов в лист.

Для переноски

Довольно часто мы работаем в одиночку, и перенести лист гипсокартона из одного помещения в другое бывает слишком сложно. Чтобы облегчить переноску ГКЛ и были изобретены ручки-держатели для гипсокартона, которые позволяют удобно поднять лист и, придерживая, перенести, куда необходимо.

Для поднятия

Чтобы аккуратно поднять гипсокартон с пола или просто немного сменить его положение, когда прикладываете лист к потолку или стене, можно использовать ножной противовес – педаль для гипсокартона, на одну сторону которой устанавливается лист гипсокартона, а вторая работает, как рычаг.

Подъемники промышленные

Приобретение системы заводского производства поможет поднимать листы ГКЛ и другие листовые материалы большой площади вверх, на стены, при этом можно изменить угол наклона материала. Заводские подъемники Премос и fit имеют ряд плюсов:

  • простой в транспортировке, компактен, так как имеет складную конструкцию и небольшую массу;
  • может осуществить подъем плит на высоту 4 метра, при этом необязательно в положении горизонта, механизм изменяет угол наклона;
  • пригодится для монтажа штучных материалов, таких как воздуховоды, люстры, вытяжки;

    Вариант конструкции подъемника для гипсокартона

  • механизм долговечный и простой в применении, управляется одним человеком;
  • можно работать в разных помещениях, так как опоры регулируются по площади, как и сам стол.

Предложения от производителей

Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:

Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;

Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает

Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.

Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме

В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:

Обратите внимание, что цены в статье актуальны летом 2017 г

Levpano 1

Рекомендую выбирать модель подъёмника, грузоподъёмность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.

Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:

ПараметрЗначение
Допускаемая высота подъёма ГКЛ в горизонтальной позиции350 см
Грузоподъёмность75 кг
Подъёмный механизмЛебёдка ручного типа с двумя тросами: основным и страховочным
Регулировка длины горизонтальной опоры130-225 см
Габариты основания95 см на 95 см
Количество колёс4
Диаметр колёс12,5 см
Блокировка колёсПрисутствует
Масса конструкции46 кг
Возможность вращения закреплённого листа360 градусов
Цена67000 рублей

Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа

Премос

Высота подъёма у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.

«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.

Технические характеристики:

ПараметрЗначение
Допускаемая высота подъёма ГКЛ в горизонтальной позиции450 см
Грузоподъёмность105 кг
Количество колёс3
Блокировка колёсПрисутствует
Масса конструкции23 кг
Возможность вращения закреплённого листа360 градусов
Цена16000 рублей

«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде

EDMA

Модели, в конструкции которых есть ненадёжные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.

«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:

ПараметрЗначение
Допускаемая высота подъёма ГКЛ без удлинителя350 см
Допускаемая высота подъёма ГКЛ с удлинителем450 см
Грузоподъёмность80 кг
Максимальная ширина базы125 см
Минимальная ширина базы63 см
Количество колёс3
Блокировка колёсПрисутствует
Масса конструкции53 кг
Возможность вращения закреплённого листа360 градусов
Цена62540 рублей

В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта

Переноска ГКЛ в одиночку

Про тяжесть листов гипсокартона мы уже говорили выше. Поэтому переноска этих отделочных элементов в одиночку является весьма непростым процессом. Впрочем, приспособление, позволяющее сделать это, все же имеется.

Речь идет о ручках-переносках. Преимущества последних заключаются в том, что они могут принимать самую разную форму. При этом на рынке существуют варианты для транспортировки сразу нескольких листов гипсокартона. Однако если монтаж вы осуществляете в одиночку, то можно найти варианты и для себя. Вот только ручки для одиночного переноса позволяют транспортировать только один лист. Впрочем, для домашних условий большее и не требуется.

Виды подъемников и способы использования

Подъемники отличаются между собой назначением, материалами, конструкцией и дополнительными деталями. Бывают следующих видов:

Существует множество видов подъемников для гипсокартона, но так же вы можете сделать его самостоятельно, это займет около пяти дней.

  1. Для стен – осуществляется крепление на вертикальные поверхности.
  2. Для потолков – крепление возможно только на горизонтальные поверхности.
  3. Универсальный – поддерживает лист гипсокартона под любым заданным углом.
  4. С механическим приводом – подъем возможен с помощью лебедки, накручивающейся на барабан.
  5. С электрическим приводом – подъемником управляют с помощью пульта. Наличие этого приспособления делает работу мастера максимально комфортной.
  6. Из металлических элементов изготавливают многоцелевой надежный подъемник.
  7. Деревянный в основном используют в качестве фиксатора, его функции ограничены.
  8. Оснащенный дополнительной площадкой для мастера, которая заменяет козлы.

Распорка для гипсокартона пригодится в следующих случаях:

  1. Для монтажа листов гипсокартона: осуществляется переноска, подъем и фиксация. Конструкция удобна для работы с материалами различных габаритов.
  2. Для разметки потолка и углов с помощью лазерного уровня, который необходимо надежно закрепить на поворотном столе. Такой способ позволяет сделать правильную разметку с первого раза.
  3. Для установки систем освещения, кондиционирования и вентиляции, профилей в труднодоступных местах.

Механизм действует по принципу домкрата. Вначале лист гипсокартона фиксаторами надежно закрепляется на поверхности распорочного стола. Затем с помощью подъемного механизма лист доставляется на выбранную высоту и устанавливается под нужным углом при условии, что подъемник универсальный.

Зачем нужен подъемник

Данное приспособление предназначено для комфортной транспортировки панелей ГКЛ к конкретной точке монтажа, их подъему и фиксации к каркасу либо непосредственно плоскости потолка и/или стены. Монтажнику остается только прикрутить лист саморезами, не прикладывая для этого значительных усилий, то есть, не удерживая лист и не приглашая помощников.

В целом, подъемник для гипсокартона помогает:

  • В обшивке каркасов листами, обладающими большими габаритами;
  • При оснащении нивелиром, возможность установки панелей, без дополнительного контроля;
  • В подаче и поддержке других строительных материалов к труднодоступным местам, в частности, элементов каркаса.

Заделка стыков между листами

При креплении гипсокартона допускается зазор в 1–2 мм между соседними листами. На окончательном этапе необходимо обработать эти стыки так, чтобы гипсокартонная поверхность была готова к чистовой отделке.

  • Если на листах нет заводской фаски, то необходимо сделать ее острым ножом под углом 45 градусов.
  • Этот треугольный шов заполняется шпаклевкой, а сверху наклеивается сетка-серпянка. Ее прижимают шпателем и утапливают в шпаклевке. Углы шпаклюются с помощью специальных уголков, снабженных перфорацией. Также следует не забыть заполнить шпаклевкой все углубления, образовавшиеся в точках вкручивания саморезов, иначе ржавчина от них со временем проступить через отделку.
  • После того как шпаклевка высохнет, всю поверхность гипсокартона следует прогрунтовать.
  • По прошествии времени, необходимого для просыхания грунтовки, наносится финишный слой шпаклевки. Излишки впоследствии можно убрать мелкой наждачкой.

Идеальная основа для чистовой отделки готова.

Инструкция для самостоятельного изготовления

После того, как вы внимательно изучили чертежи, закупили необходимые детали, приготовили инструменты, смело приступаем к сборке подъемного механизма. Есть несколько самодельных моделей подъемника:

  • Изготовление деревянного фиксатора – альтернативы подъемника – с помощью гвоздей и молотка:
    • Скрепить два деревянных бруса между собой буквой «Т» гвоздями. Длина бруса должна равняться высоте помещения и достигать потолка, ширина конструкции составляет не менее 90 сантиметров.
    • Между горизонтальной и вертикальной частью располагаются укрепляющие косынки, которые устанавливаются диагонально под углом 90?.
    • При необходимости горизонтальную поверхность можно расширить дополнительными балками.
    • Такой простой фиксатор может держать лист только в горизонтальном положении, он не оснащен подъемным механизмом, поэтому его высоту приходится дополнительно подгонять для разных помещений.
  • Изготовление металлического универсального подъемника из труб с помощью сварочного аппарата:
    • Основание делается из металлической трубы 80?80 мм, опора для трубы сваривается из двух уголков.
    • К трубе с четырех сторон привариваются ножки с раскосами. Ножки должны сниматься или складываться для удобства транспортировки.
    • Переходим к изготовлению телескопического штатива. Он должен состоять из трех труб разного сечения. Самая широкая труба 80?80?2 мм находится внизу, средняя имеет размер 60?60?2 мм, самая тонкая часть находится вверху, ее размер – 40?40?2 мм. Вставляем трубы одну в другую, фиксируем заглушкой с одной стороны каждый отрезок. На конце самой тонкой трубы делаем крепление для поворотного стола.
    • Распорной стол будет состоять из труб 40?25?2 и 30?20?2.Соединяем трубы в форме буквы «Н», сваривая их одну с другой. В средней перемычке должны быть отверстия для крепления подпорок.
    • Далее нужно сделать две подпорки. Каждая из них сваривается в форме буквы «Т», с длинной вертикальной ножкой, на которой нужно просверлить отверстие. Соединяются такие подпорки со столом с помощью болтов.
    • Прикрепляем поворотный механизм к собранной конструкции.

Барабан и лебедку фиксируем на самой толстой трубе стойки, а поворотный механизм – на самой тонкой.

  • Все комплектующие соединяются между собой болтами, что позволяет, при необходимости, разобрать подъемник и спрятать его до следующего ремонта или перевезти на новое место.
  • Такой механизм многофункционален, а значит, принесет существенную пользу во время различных видов работ.

Если подъемник для ГКЛ своими руками изготовлен из хороших материалов, правильно собран, то он прослужит очень долго, будет удобен в хранении и транспортировке. Крепление листов гипсокартона к стенам и потолку мастер сможет выполнить более качественно и с меньшими физическими усилиями.

Когда-то сухая штукатурка из слоя гипса между двумя картонными листами не пользовалась высоким спросом, но со временем популярность этого материала возросла, и появились разные приспособления для него, в том числе подъемник для гипсокартона
. Разумеется, большая бригада, занимающаяся монтажом навесных потолков и возведением перегородок из такого удобного и сравнительно легкого материала, в подъемном механизме не нуждается. А вот для работы в одиночку – он в самый раз.
