Подвесные потолки по системе Кнауф

Характеристики потолка

Прежде чем принимать решение о выборе рассматриваемой технологии, стоит ознакомиться с ее наиболее значимыми эксплуатационными характеристиками. Так, среди преимуществ можно выделить:

  • Высокую скорость проведения работ. Если все необходимые инструменты присутствуют в наличии и квалификация мастеров достаточна, то смонтировать такой потолок в помещении средних размеров можно в течение дня.
  • Универсальность. Потолок по технология “Кнауф” может быть смонтирован в помещении практически любых габаритов и конфигурации.
  • Практичность. Гипсокартонная поверхность проста при дальнейшей обработке и позволяет использовать любой выбранный материал. Кроме того, технология подразумевает наличие некоторого зазора между отделываемой поверхностью и финальным покрытием, которое с успехом может нивелировать практически любые дефекты потолка или закрыть линии коммуникаций.
  • Дополнительные возможности. Изготовление гипсокартонного подвесного потолка позволяет проложить слой шумоизолирующего или утепляющего материала, что может быть далеко не лишним.
  • Вариативность. Здесь речь идет о том, что, если в качестве отделки потолка выбрана технология “Кнауф”, может быть смонтировано множество разнообразных конструкций. Одноуровневый потолок можно преобразить с помощью точечных светильников, а при желании возможен монтаж многоуровневых конструкций.

Технология кнауф для гипсокартонных потолков

Монтаж гипсокартонных перегородок Кнауф

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож.

Разрезается по намеченной линии картон и надламывается гипс.

  1. Один слой гипсокартона.
  2. Два слоя.
  3. Три слоя ГКЛ.
  4. Один слой влагостойкого гипсокартона на одном каркасе.
  5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
  6. Трехслойная обшивка влагостойкого ГКЛ и металлические листы.

В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с легкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения. Чертеж с размерами для монтажа стоечных профилей

Спинки профилей должны быть отвернуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

  1. Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля.
  2. Шаг крепления направляющего и установка стоечного профиля должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить.

Одинарная двухслойная

  • с однослойной обшивкой;
  • с двухслойной обшивкой;
  • с трехслойной обшивкой;
  • с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе;
  • с комбинированной, с одной стороны, и двухслойной, с другой;
  • с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

В комплектах Knauf применяют тепло, — звукоизоляционные материалы по ГОСТу 9573-96, 21880-94, 10499-95, а также материалы, входящие в “Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве МинЗдравом СССР — М. 1985 г. Имеющие заключение о соответствии санитарным нормам Законодательства РФ. Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил. После полного высыхания последнего слоя, ГКЛ шлифуется.

Шлифовать желательно при ярком свете (дневном или искусственном): так труднее пропустить дефекты шпатлевания. После окончания шлифовки стена обметается от пыли, и грунтуется под чистовую отделку. Для измерения шага крепежа очень удобно использовать пядь.

Это расстояние между концами разведенных в стороны указательного и большого пальцев; Гипсокартон повсеместно используется при ремонте квартир. С его помощью выравнивают стены и потолки, конструируют ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила монтажа этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей.

Особенную популярность в нашей стране приобрела технология “Кнауф”.Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением. 7 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему своду правил, а также тексты изменений и поправок размещаются в информационной системе общего пользования – на официальном сайте Министерства по строительству и жилищно-коммунальному хозяйству Российской Федерации в сети Интернет 10 Листы ГКЛВО следует применять для выполнения противопожарных перегородок, подвесных потолков и облицовки внутренних поверхностей стен и огнезащиты конструкций в помещениях зданий с влажным режимом эксплуатации при относительной влажности воздуха до 70% и температуре до 30°С.

Дополнительная информация по теме:

  • Сколько клея нужно на один лист гипсокартона
  • Расценки на потолки из гипсокартона в минске
  • Как сделать электропроводку по потолку в гипсокартоне
  • Как приклеить стеновые панели мдф на гипсокартон
  • Фальш камины из гипсокартона инструкция по изготовлению

Проведение работ

Если все готово к проведению работ, то производить их необходимо последовательно, разделив на отдельные этапы.

Разметка

Одной из наиболее важных стадий является выполнение разметки

Как было сказано выше, здесь чрезвычайно важно соблюдать максимальную точность установки каркаса, что обеспечивается начиная с определения горизонтальной линии, которая будет проходить по всему периметру. В случае применения лазерного уровня задача максимально упрощается

Если же используется водяной уровень, то сначала отмечаются две точки на одной из стен, а потом они соединяются специальным отбивочным шнуром.

Процедура повторяется на всех четырех стенах. Если все проведено правильно, в результате получается ровный горизонтальный уровень, который послужит отправной точкой.

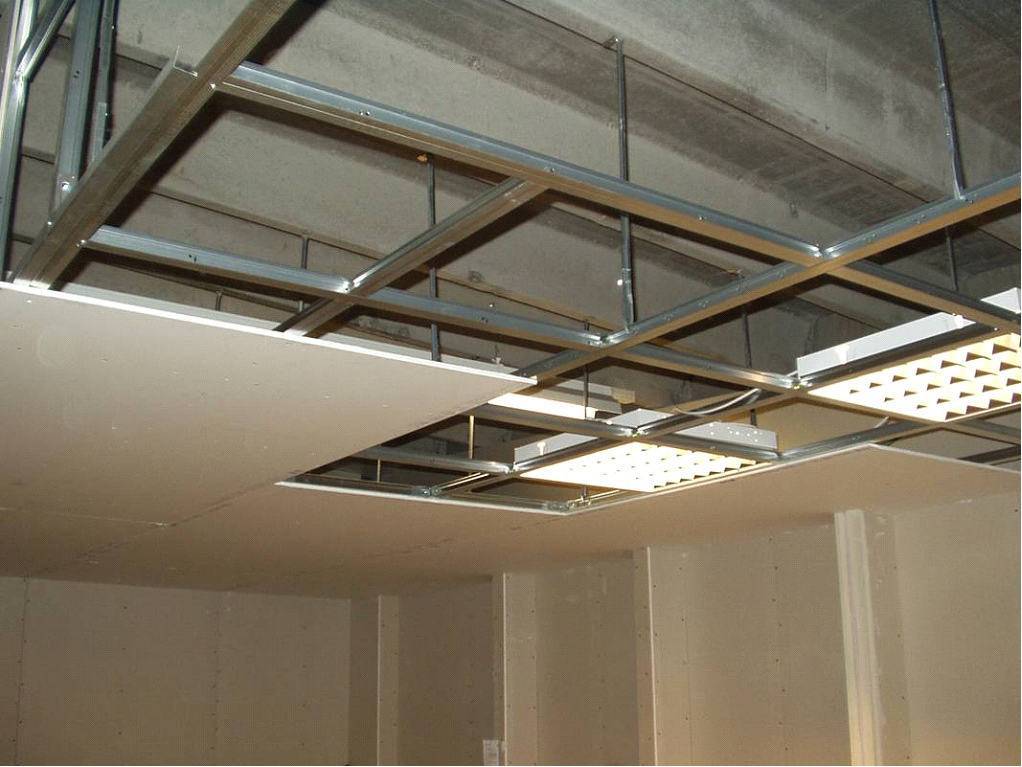

Монтаж каркаса

Далее монтируется каркас. Для этого по размеченным линиям сверлится ряд отверстий, в которые забиваются дюбеля. Затем по ним устанавливаются направляющие элементы ПН 27×28 – это послужит основой каркаса.


Каркас потолка выполняется на специальные подвесы в форме «П», которые необходимо присверлить к старому потолку.

Перед установкой продольных и поперечных элементов каркаса выполняется разметка и крепятся специальные П-образные подвесы. Для их монтажа также потребуется выполнить сверление. Расстояние между элементами крепежа должно составлять около 40 – 50 см.

Затем устанавливаются продольные и поперечные элементы обрешетки, для чего используются направляющие по периметру и подвесы

Важно следить за тем, чтобы все элементы были в одной плоскости

В завершении работ должна получиться ровная обрешетка из металлических профилей и сторонами ячеек 40×40 см.

Обшивка

Завершающий этап работ – обшивка каркаса листами гипсокартона. Здесь все достаточно просто, особенно если применяется специальная бита с ограничителем, которая не позволит саморезу нарушить целостность внешнего слоя материала. Листы пришиваются вплотную друг к другу по всей площади потолка, а между стенами и гипсокартоном следует оставить зазор 2 – 3 мм.

Как видно из изложенного, технология гипсокартонных потолков «Кнауф» не представляет собой чего-либо сверхсложного. При соблюдении необходимых технологических условий и наличии базовых навыков обращения с инструментом справиться с задачей можно самостоятельно.

Достоинства и недостатки

Потолки от компании Кнауф обладают следующими достоинствами:

  • Выравнивают поверхность. Это позволяет создать ровное, эстетичное основание.
  • Маскируют изъяны – трещины, перепады, другие недостатки. По гипсокартоном скрывают коммуникации – электрические провода, вытяжки.
  • Позволяют сделать многоуровневые конструкции, обладающие привлекательным дизайном. Такие элементы станут украшением любого интерьера.
  • Подходят для установки точечных светильников. Гипсокартон позволяет обустроить систему освещения любой сложности.
  • Улучшается звуко- и теплоизоляция помещения. Гипсокартон сам по себе препятствует потере тепла и проникновению в помещение посторонних звуков, а кроме того дает возможность установить дополнительный слой для звуко- и теплоизоляции. Это особенно актуально в тех помещениях, где плохая акустика и высокая теплопотеря.
  • Позволяет выделить функциональные зоны помещений разного назначения, находящихся на одной площади. Для этого используют разные цвета, освещение или дизайн.
  • Устройство конструкции не вызывает проблем. Все детали подобраны таким образом, что с монтажом не возникнет проблем даже у человека, который не имеет опыта в строительстве. При этом навесной потолок получится качественным и привлекательным.
  • Можно использовать любой отделочный материал для декорирования. Однако перед этим листы грунтуют, шпаклюют для повышения прочности, защиты от негативного влияния окружающей среды.
  • Возможность окрашивания. Для этого рекомендуется использовать лакокрасочные материалы, подходящие для гипсокартона.
  • Возможность частичной реставрации. Если какая-то часть гипсокартона будет повреждена, этот лист можно демонтировать и зафиксировать новый продукт, если это позволяет сделать декорирующий материал.
  • Огнеупорность и влагостойкость. Материал от компании Кнауф пропитан веществами, защищающими гипсокартон от огня и негативного влияния влаги. По этой причине конструкцию можно возводить в помещениях с повышенной влажностью.
  • Избавляют от так называемых грязных работ. Чтобы обустроить потолки из гипсокартона, строительное основание не нужно выравнивать с помощью штукатурки, других подобных средств.
  • Долговечность. Если потолки правильно установит и обеспечить конструкции полноценный уход, то элемент прослужит в течение нескольких лет без необходимости реставрации.
  • Легко демонтируются. Когда захочется обновить ремонт, с разбором конструкции не возникнет проблем.

Несмотря на достоинства, материал обладает и недостатками:

  • нельзя обустраивать элемент в помещениях с низкими потолками, поскольку конструкции сокращает расстояние между полом и потолком;
  • высокая стоимость;
  • сложно закрепить листы без помощи другого мастера или подъемного механизма.

Необходимые элементы для сборки потолка

Перед тем как начать работу нужно тщательно продумать, какую конструкцию вы будете создавать. Составьте подробный план и занесите на лист бумаге нужное количество материалов, которые вам потребуются в процессе работы.


В этом случае вы не будите тратить драгоценное время на поиски и доставку недостающих инструментов и материалов. Для резки листов гипсокартона используется электрический лобзик или обычная ножовка. Если вы собираетесь изготавливать фигурный, многоуровневый потолок наверняка понадобятся листы плотного картона, которые используются для изготовления лекал.

Хранение плит гипсокартона должно быть горизонтальным. Самый лучший способ сохранить их в идеальном состоянии, это положить на лист толстой фанеры на полу. При появлении трещин не расстраивайтесь. После установки расширьте место повреждения и заполните его шпаклевкой. После того как она высохнет можно отшлифовать данный участок что полностью скроет трещину.

ПН 27х28 и ПП 60х27

Для монтажа каркаса используют два вида оцинкованного профиля, каждый из которых имеет свое назначение и выполняет определенные функции.

  1. Направляющий профиль служит для обеспечения надежного крепления каркаса к стенам помещения. Он укрепляется на стене при помощи дюбель-гвоздей с широкими шляпками и принимает на себя основную боковую нагрузку. При монтаже к стене на внешнюю поверхность профиля крепится специальная уплотнительная лента, которая обеспечивает надежное соединение со стеной основания.
  2. Потолочный профиль используется как основание каркаса при монтаже гипсокартонных плит. Он крепится к специальным П образным держателям и используется как балка для монтажа гипсокартонной плиты. Листы прикрепляются специальными саморезами с широкими шляпками. Они плотно притягиваются к поверхности материла каркаса.

Подвесы и соединители (крабы)

Делая разметку необходимо четко учитывать шаг между крепящимися подвесами служащими основой для крепления потолочного профиля. П образный подвес гарантированно выдержит вес прикрепленного к основанию каркаса и гипсокартонной плиты.


В местах соединения профиля ставится специальный «краб», который имеет усиленный корпус и специальные крепления. Подвесы и крабы устанавливаются в строгом порядки в заранее предусмотренной последовательности по линиям разметки.

КНАУФ-листы ГКЛ

Для изготовления подвесного потолка из гипсокартона используют листы, имеющие определенные характеристики. Если вы собираетесь монтировать конструкцию в кухне, необходимо учитывать что здесь будут скачки температур и часто меняется влажность.


При работе в ванной понадобится гипсокартон не боящийся попадания воды, а делая сложные конструкции лист должен иметь небольшую толщину и высокую пластичность.


Сегодня можно встретить материалы, имеющие несколько полезных свойств, поэтому необходимо заранее решить какой лист гипсокартона идеально подходит для ремонта в вашем доме. От этого зависит стоимость ремонта.

Монтаж подвесного потолка кнауф

Теперь мы рассмотрим процесс монтажа подвесного потолка кнауф, который складывается из множества частей:

  1. Подготовка нужных инструментов. Без них не обойдётся ни один строитель, поэтому позаботьтесь о своевременном приобретении недостающих. Итак, для монтажа потолка кнауф нам понадобятся перфоратор, шуруповёрт (желательно на аккумуляторе), ножницы по металлу или болгарка, малярная отбивка с краской, рулетка, правило, уровень, разметочная шнурка, нож для резки листов гипсокартона и специальный рубанок для обработки краёв листа. Внимательно прочитайте список пару раз, чтобы случайно не пропустить важный элемент. Всё ли у вас есть? Если да, то можно приступать к следующему шагу.
  2. Разметка потолка. На этом этапе пригодится уровень и шнурка. Необходимо по всему периметру комнаты на стенах отбить линию, по высоте соответствующую самому низкому участку вашего потолка. Это можно сделать, например, отметив на стенах 4 точки со всех сторон при помощи уровня, а затем соединив их шнурком. На будущее запомните, что от отмеченной линии готовый потолок будет опускаться сантиметра на 4, не меньше. Это произойдёт из-за монтирования довольно массивных профилей и листов. И не забывайте, что уже проведённые коммуникации не должны мешать работе, иначе они могут быть повреждены неправильно вбитым гвоздём или острым углом профиля.

  3. Монтаж каркаса обрешётки. Сначала согласно проведённой в самом начале разметке фиксируем направляющие профили любым надёжным способом. После этого монтируется потолочный профиль кнауф 60х27 с шагом около 40 см. Соединяем профили, находящиеся под прямым углом друг к другу, соединительным элементом крабом. В полости профиля закрепляют специальные фиксаторы таким образом, чтобы крепление защёлкнулось. Краба устанавливают при помощи саморезов LN размерами ф3,5х9,5 мм. Кстати, они ещё называются клопиками или блошками. После этого мы получаем качественную обрешётку с ячейкой 40х40 см. Далее согласно разметке устанавливаем подвесы и фиксируем их на бетонной поверхности потолка при помощи дюбель-гвоздей. Если материал на базовом потолке мягче, чем бетон, то допустимо заменить дюбели на шурупы. Регулируя длину подвесов, следим за тем, чтобы вся конструкция располагалась на одной плоскости, проверяйте это уровнем.
  4. Обшивка каркаса листами. Для этого шага нам тоже понадобятся саморезы, но уже другие — TN с размерами ф3,5х25 мм. Вкручиваются они строго перпендикулярно листам и должны углубляться в профиль не менее, чем на 10 мм. С другой стороны, шляпка шурупа не должна углубиться в поверхность более, чем на 1 мм. Но и выступать она ни в коем случае не должна, поэтому старайтесь зафиксировать её в оптимальном положении — вдавленной совсем немного. Вкручивать шурупы нужно или начиная с центра к углам или диагонально — из одного угла в другой. Листы должны перекрывать профиль на три миллиметра, а стыки торцевых кромок относительно друг друга должны располагаться вразбежку и на расстоянии не меньше шага профиля — 0,4 м. До этого часто с помощью кромочного рубанка снимают фаску под углом 22 с половиной градусов и на глубину двух третей от толщины листа. Далее внутрь стыка наносится при помощи узкого шпателя слой гипсовой шпаклёвки. Излишки следует размазать по листу недалеко от стыка. По замазанному месту стыка наклеивается серпянка таким образом, чтобы чтобы с обеих сторон шов покрывался более, чем на 100 мм. Поверхность плёнки должна быть немного вдавлена в незасохший слой шпаклёвки, но при этом обязательно должна оставаться идеально ровной, без неровностей и прогибов.

  5. Заделка швов. Заключительный этап — это приведение в порядок оставшейся части. Широким шпателем следует удалить все потёки и пятна шпаклёвки, которые вы найдёте на потолке. Затем им же следует нанести шпаклёвку на большую часть листа, насколько хватит ширины. Наша цель состоит в том, чтобы максимально сравнять бугор армирующей ленты с листами при помощи шпаклёвки. Поэтому не факт, что получится всё замазать с первого слоя.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности

Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

  1. Высота комнаты, где будет монтироваться перегородка.
  2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
  3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

    Каркас гипсокартонной перегородки Кнауф

  4. Состояние базовой стены.
  5. Необходимость сокрытия коммуникаций коробом в перегородке.
  6. Будет ли в перегородке дверь.
  7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

    Схема крепления гипсокартонной перегородки к стене

  8. Температурный режим.
  9. Какие функции будет выполнять перегородка.


Схема обшивки перегородки листами гипсокартона Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Крепление листов гипсокартона

Технологическая карта Кнауф рекомендует крепить гипсокартон поперек несущего профиля. Саморезы крутятся в лист под прямым углом.

Производитель подготовил видео, в котором мастера демонстрируют принцип сборки подвесной конструкции

Работа по прикручиванию листов Кнауф выполняется в паре или с использованием подъемного механизма. Гипсокартон на потолок монтируется без Т-образных стыков, вразбежку. Лист при этом сдвигается на шаг несущего профиля. Монтаж выполняют так, чтобы в продольном направлении лист ложился без зазора, а в поперечном получался небольшой зазор. Так шпаклевка полностью заполнит стык, и шов получится прочным.

При перепадах температуры лист гипсокартона расширяется, поэтому в больших помещениях необходимо предусмотреть деформационные швы с шагом 15 м.

Для удобства шпаклевания саморезов их закручивают с небольшим утапливанием шляпки в лист – на 1 мм. Работа по заделке стыков выполняется с использованием армирующей ленты.

Гипсокартон – универсальный материал, а технологическая карта Кнауф поможет выполнить качественный монтаж любой конструкции даже начинающему мастеру.

Качественные перегородки из ГКЛ по системе Кнауф: что повлияет на выбор комплекта

Существуют различные типы перегородок, которые подходят под разные параметры помещения. На данный момент в продаже имеется порядка 25 наборов для установки перегородок по системе Кнауф. Все наборы о, которая сочетается с определенным номером набора.

Чтобы выбрать подходящий набор для монтажа, следует учитывать следующие факторы:

  • Высота комнаты или помещения;
  • Желаемый уровень шума;
  • Возможная нагрузка на стену в виде мебели или техники;
  • Наличие систем коммуникаций;
  • Тип двери или ее отсутствие;
  • Желаемая высота перегородки;
  • Температурный режим в комнате и уровень влажности;
  • Тип комнаты и ее предназначение (спальня, кухня, санузел, гостиная).

Определившись с параметрами помещения, вам будет гораздо легче выбрать перегородку. Например, спальня, соседствующая с кухней или с гостиной требует высокую степень звукоизоляции, поэтому набор для монтажа следует выбирать соответствующий. Если спальня соседствует со стеной соседней квартиры, то тем более перегородка должна быть с высокой степенью защиты от нежелательных шумов.

Крепежные элементы

Работа по соединению профиля выполняется с использованием таких элементов:

  1. Разноуровневый поперечный соединитель для профиля ПП (60×27). Продается в распрямленном виде, поэтому перед тем как выполнить монтаж, его необходимо выгнуть.
  2. Одноуровневый поперечный соединитель «Краб».
  3. Односторонний поперечный соединитель. Верхней стороной он цепляется за несущий профиль.
  4. Поворотный разноуровневый соединитель, позволяющий соединять несущий профиль под любым углом.
  5. Продольный одноуровневый соединитель. Используется в том случае, когда необходимо нарастить несущий профиль.
  6. Универсальный соединитель. Необходим для того, чтобы соединить несущий профиль в одной плоскости под любым углом.

Соединители

Работа по монтажу каркаса на потолок Кнауф выполняется с использованием таких элементов:

Прямой П-образный подвес.

Важно! Не все знают, что П-образные подвесы выпускают под профиль и под брус. При внешнем сходстве они имеют разный номинальный размер после загибания боковых полос

Для дерева он составляет 50 мм, а для профиля – 60 мм.

Анкерный подвес с регулируемым зажимом, быстроподвес. Имеют сходство из-за наличия крепежной тяги. Ее длина может достигать 1500 мм, что позволяет регулировать необходимый запотолочный промежуток в широком диапазоне. Недостаток – ограничение в нагрузке до 25 кг. Это считается низким показателем, так как все средние расчеты в техкарте Кнауф исходят из нагрузки 40 кг.


Нониус-подвес

  • Регулируемый нониус-подвес. Представляет собой телескопическую конструкцию из двух частей. Рассчитан на нагрузку в 40 кг.
  • Комбинированный подвес, в котором имеется и тяга, и выдвижной элемент нониус-подвеса.
  • Для соединения металлических элементов необходимый шуруп LN (с острым кончиком) и шуруп LM (с самонарезным кончиком).
  • Монтаж тяжелого профиля в системе П131 выполняют саморезами FN.
  • Монтаж направляющих к стене выполняют металлическими или нейлоновыми дюбелями.
  • Монтаж к пустотелым конструкциям в лист гипсокартона Кнауф выполняют многофункциональными дюбелями или дюбелями-бабочками.
  • Установка навесного оборудования к листам осуществляют дюбелем с винтовой резьбой.
  • Гипсокартон крутят шурупами TN (в стандартный профиль) или TB (в толстолистовой профиль). Шуруп MN используют для вкручивания в лист из гипсоволокна.

Конструкции потолка П113 (П213)

Давайте посмотрим на схему потолка П113. В перечислении элементов конструкции я укажу необходимость материалов для одного кв. метра потолка, который весит 13 килограмм.

  1. Листы KNAUF новая маркировка : ГСП- А/или H 2/или DF). Толщина 12,5 мм;
  2. Металлический профиль ПП(потолочный) 60/27: нужно 3 метра;
  3. Профиль ПН(направляющий) 28/27 – метраж по периметру комнаты+10%;
  4. Удлинитель для профилей (если нужен) 60×27;
  5. Соединитель «краб» 60\27 – 2 штуки;
  6. Потолочный подвес с зажимом 60\27 – 1;
  7. Тяга для подвеса или Подвес прямой – 1;
  8. Шуруп TN 25 -23 шт;
  9. Анкер – 1 штука;
  10. Дюбель К6/35 для крепления направляющего профиля (2 шт на 1 метр профиля);
  11. Лента малярная – 1200 мм;
  12. Шпаклевка – 400 гр;
  13. Грунтовка – 100 гр.

Материал для самонесущего подвесного потолка

Приведу (ниже) технологические данные необходимого материала для потолка, рассчитанные для помещения 24 кв. метра. Приведенное количество материалов указано для 1 кв. метра потолка. Чтобы рассчитать количество для вашего помещения умножьте данные на площадь помещения и прибавьте 10% на раскрой или 15 % при сложной геометрии помещения.

Примечание: Профили шириной 50 мм могут быть заменены на профили 75 и 100 мм. Чем шире помещение, тем шире профиль.

Схема монтажа такова. Как видим, по длинной стороне помещения на стены ставим профили ПН. По короткой стороне помещения ставим профили ПС. «Скелет» конструкции собирается из профилей ПС.

(1) Профиль ПН50×40 (направляющий), длиной 800 мм;

(2) Лента типа Дихтунгсбанд для уплотнения и звукоизоляции, ширина 50 мм, по длине профиля ПН;

(3а) Шурупы для крепления профиля ПН по периметру помещения.

Для деревянных и гисокартонных стен: нужны шурупы 4,3 на 35 мм с пресс шайбой. Количество 3 штуки на метр профиля;

(3б) Для бетонных и кирпичных стен: нужны дюбеля анкерные или дюбеля К-типа или дюбель гвозди. Количество 2,5-3 штуки на метр профиля;

(4) Профиль ПС50×50 (стоечные). Нужны для установки по короткой стороне помещения. 200 мм.

(5а) и (5б) Шурупы аналогичные (3а) и (3б).

(6) Профиль ПС 50 на 50 для несущих ребер. 1900 мм.

(7) Шурупы типа «клоп», нужны для соединения стоечных и направляющих профилей.

(8) Если придется соединять профили ПС встык, нужны шурупы «клоп».

(9) Листы гипсокартона. Для сухих помещений ГВЛ 10 мм, для влажных помещений ГВЛВ 10 мм. Листы гипсовые могут быть заменены на гипсовые плиты (ГСП).

(10) Это шурупы типа TN-25 для крепления листов к конструкции. Количество 20 штук.

(11) Необязательно. Звукоизоляционный материал.

Для отделки

  • (12) Шпаклевка для гипсокартона, на метр 300 грамм.
  • (13) Бумажная армирующая лента 350 мм.
  • (15) Акриловая грунтовка 100 грамм.

Что потребуется из материалов и инструментов?

Прежде чем, приступить к работе по установке потолка, нужно подготовить следующие инструменты:

  • перфоратор;
  • аккумуляторный шуроповерт;
  • дрель;
  • рулетку;
  • карандаш;
  • нож, которым можно обработать торцы;
  • гидроуровень.

Не лишним будет и лазерный уровень, так как каркас, собранный по рассматриваемой технологии, имеет большое количество составных частей, расположение которых должно быть строго по уровню.

Из материалов потребуется сам гипсокартон и элементы каркаса — металлический профиль или деревянный брус.

При изготовлении каркаса из металлопрофиля будут необходимы направляющие двух видов:

  • ПН 27×28 — для монтажа по периметру комнаты;
  • ПП 60×27— для установки иных элементов каркаса.

Самостоятельный монтаж подвесной системы Кнауф — основные требования

Есть определенные условия, которые нужно соблюдать каждому, кто решил установить подвесной потолок knauf своими силами.

Одно из основных — время проведения монтажа. Это обязательно должен быть период, когда остальные отделочные работы в помещении окончены, установились стабильный микроклимат и температура.

Процесс должен проходить в соответствии с документацией, сопровождающей комплекты потолочных конструкций. Листы гипсокартона до монтажа обязательно в течение нескольких дней проходят акклиматизацию.

Для крепления листов винты вкручивают под углом в 90 градусов с проникновением в металлический каркас на глубину до 10 мм и деревянный каркас на глубину до 20 мм. Если в процессе монтажа винты деформировались, их обязательно заменяют новыми.

Для обработки швов покрытия поддерживают оптимальный температурно-влажностный режим. В период проведения работ и спустя два дня после их завершения температура не должна опускаться ниже 10 градусов.

Резкие перепады температур или сквозняки в помещении приведут к снижению качества обработки швов. Для повышения прочности используют специальные ленты армирования и проверенные смеси Унифлот или Фугенфулер. Первая боле пластична и эластична, тогда как вторая проявляет стойкость к воздействию влаги.

Обработка швов происходит в следующей последовательности: смесь наносят на шпатель и заполняют швы основным шпаклевочным слоем. Сверху первого слоя накладывают ленту, после чего наносят последующий выравнивающий слой. Дополнительно шпаклюют места креплений листов, используя шлифовальные приспособления для финишной обработки.

Работают определенные требования и в отношении завершающей отделки полотна. Перед обработкой ГКЛ обязательно шпаклюют финиш-пастой, добиваясь образования идеально гладкой поверхности. В качестве материалов для отделки подойдут краска или обои. Если это первый вариант, то лучше использовать водно-дисперсионные виды. Наносить составы удобнее валиком или специальным компрессором.

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.


Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.


Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

  1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
  2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
  3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
  4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования

Knauf Danotile

Новинка на российском рынке стройматериалов, представленная концерном Кнауф, это растровый потолок Danotile. Свойства изделия позволяют использовать его в помещениях с особыми гигиеническими требованиями. Подобные системы с успехом используются в Европе в медицинских и детских учреждениях. Продукция отвечает европейским стандартам качества. В России тоже пройден этап сертификации и получены документы о безопасности и надлежащем качестве.

Потолок Danotile дополнил линейку аналогичных изделий Кнауф. Основой служит стеклопластик, покрытый гипсовым слоем с пленочным покрытием. Пленка препятствует намоканию и повреждению. Неожиданные протечки не страшны плитам, как и образование конденсата.

Поверхность Danotile не протирается, устойчива к растворам щелочи и кислотам. Такие свойства допускают частую мокрую очистку потолка с использованием моющих средств и чистку жесткими щетками.

Технические характеристики Danotile от Кнауф

Плитки для установки подвесной системы изготавливаются со следующими параметрами:

  • Размеры: 0,6 х 0,6 м, 1,2 х 0,6 м 0,625 х 0,625 м;
  • Толщина плит 6,5 мм, 9,5 мм и 12.5 мм, соответственно;
  • Цвет – белый;
  • Коэффициент отражения светового потока — 85,3%;
  • Вес одной плиты — 6,2 кг на м²;
  • Вес конструкции в сборе — 7,5 кг на м²;
  • Влагостойкость — сохранение конфигурации и внешнего вида при относительной влажности 91,0% и температуре 30 градусов Цельсия;
  • Температурный диапазон – сохранение свойств до 55 градусов.

Подвесной потолок Кнауф — это целый набор материалов и комплектующих, подходящих для отделки помещений любого назначения, причем как коммерческого, так и жилого. Конструкции немецкого производства представлены в виде гипсокартонных листов разных типов для монтажа на обрешетку из дерева или стандартный металлический каркас на базе комплектующих этой же марки.

Система knauf открывает практически неограниченные возможности для воплощения дизайнерских идей и может быть реализована как в простом варианте на базе одного уровня, так и в более сложном — с двумя и даже тремя уровнями.

Установка CD-60×27 профиля

А вот здесь и открывается один из пазлов формулы потолка П-113.

Когда мы через каждые 1.20 устанавливаем профиля CD — внимание! — мы не до конца вставляем в UD-28×27 направляющую CD-60×27 профиль, мы оставляем зазор в 0.5 см. То есть получается эффект плавающего потолка, который впоследствии не должен давать трещины на стыках гипсокартона и углах стен

Далее выставили под ноль по лазерному уровню CD профиля. Очень удобно пользоваться мишенью. Раньше, да и сейчас еще многие применяют для выравнивания потолочных профилей капроновую нить. Но весьма удобно ровнять CD профиля с помощью мишени.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
