Проверка водяного уровня на отсутствие воздуха

Как пользоваться гидроуровнем не будучи профессионалом

Гидроуровень – инструмент, с которым повседневно сталкиваются строители разных направленностей.

Но и человеку, далекому от стройки могут пригодиться навыки обращения с ним. Особенно если решено делать ремонт своими руками.

Устройство, поражает своей простотой, но в то же время позволяет при правильном применении создавать разметку с точностью до миллиметра.

Легкость в использовании и возможность работы с ним в одиночку, обусловила широкое применение в различных областях строительства, начиная от фундамента и, заканчивая кровлей.

Описание и практическое использование

Гидроуровень

Гидроуровень, применяемый в строительстве представляет, собой гибкую трубку, длинной от 3 до 40 метров, которая заполняется жидкостью (работает принцип сообщающихся сосудов).

Зачастую используется обычная вода, но в условиях низких температур, рекомендуется использовать незамерзающие жидкости, либо добавить в воду соль.

Следует отметить, что чем ниже тягучесть наполнителя, тем быстрее он реагирует на изменение уровня.

Но на скорость выравнивания влияет и диаметр шланга – оптимально 10-12 миллиметров. На краях шланга находятся колбы с нанесенной на них шкалой.

Градация позволяет четко отмечать положение жидкости для нанесения отметок на измеряемую поверхность. Но из-за разницы диаметров  трубки и колбы, вода выравнивается довольно долго. Для ускорения процесса, можно использовать только трубку на концы которого наносится градуировка с шагом в 5-10 миллиметров.

Подготовка к работе

Для начала работы с гидроуровнем, следует заполнить приспособление водой. Лучше всего подойдет кипяченая, отстоявшаяся вода. В такой жидкости гораздо меньше растворенного воздуха.

Применение гидроуровня

Для этого один край опускаем в ведро с водой, а другой располагаем ниже уровня сосуда. Дальше в действие вступают законы физики. Облегчит процесс добавление красителя, что убережет зрение от перенапряжения. Следует помнить, что краситель осаждается на стенках и это увеличивает погрешность измерений.

Поэтому его следует тщательно промывать после каждого использования. От пузырьков, попавших внутрь, стоит тщательно избавиться, иначе они так же повлияют на точность измерений. Затем сведя вместе концы надо заметить положение жидкости, деления на шкалах должны совпадать. Это и будет нулевой точкой. После этого зажимаем края.

Применение

  • Разметка стен. Подготавливаем уровень, как описано выше, далее следует отметить контрольную точку на стене и приложить один край к ней. Второй край нужно приложить к месту, до которого «пробивается» горизонталь ( разжав концы трубки) и двигать до совпадения нулевых отметок. При отсутствии помощника колбу на стартовой метке придется закрепить неподвижно.
  • При вычислении горизонта потолка, метка на стене делается как можно выше и, уже от неё отмеряем перепад высот.
  • Для пола совершаются аналогичные действия, но контрольная горизонталь опускается максимально ниже.
  • При возведении фундаментов , определяется базовая точка от которой откладываются все остальные. Для проверки точности результата промеряются между собой метки по диагонали. Следует помнить, что в этом случае норма отклонения от уровня составляет до 20 мм. Перепады в последующем выравниваются цоколем.

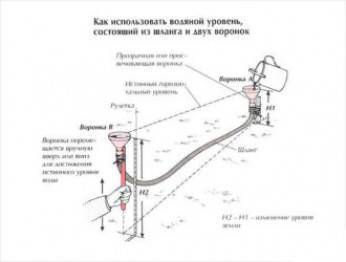

Для того чтобы удобно пользоваться ватерпасом самому, можно внести усовершенствования. Предусмотреть пробки либо зажимы из проволоки на края устройства.

Так же закрепить края на брусках для упрощения последующей фиксации на поверхностях.

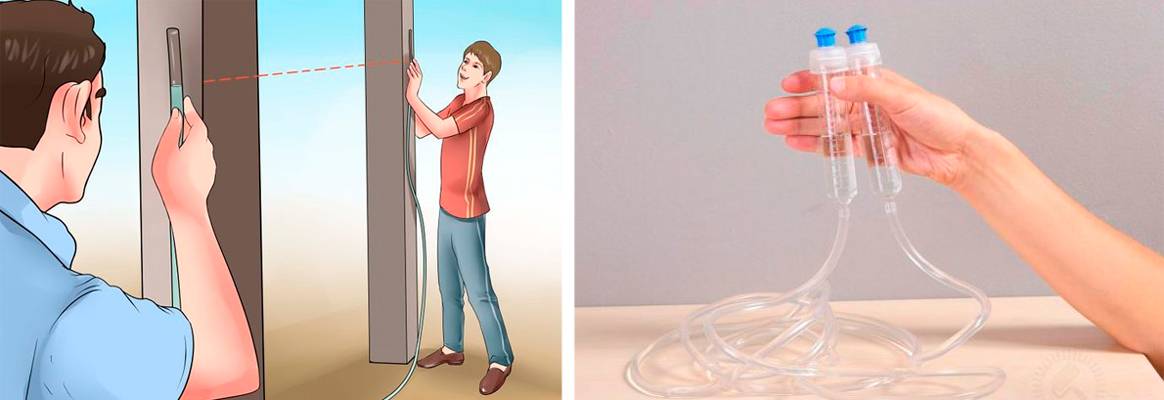

Использование гидроуровня

Еще один вариант работы в одни руки предполагает наличие линейки ( желательно метровой, о можно и меньше). Один край крепим к линейке по всей длине, но после заполнения не вынимаем второй конец из ведра с водой, можно использовать какой либо груз. Затем замеряем уровень воды в сосуде, а на линейке замечаем отклонение в искомой точке. Вычисляя разницу, получаем перепад.

Пример: уровень воды в ведре 30 сантиметров, в месте замера – 25 см. Разница составляет 5 см., следовательно, эта точка выше на данную величину. Если же в результате получается отрицательная величина, то искомая точка ниже относительно базовой.

При использовании гидроуровня в строительстве, значительно упрощается задача по возведению максимально ровных конструкций. Этот нехитрый прибор позволяет, с довольно большой точностью, производить замеры горизонтальных перепадов высот. И даже при наличии минимальных навыков, не составит большого труда провести начальную разметку для последующих строительных работ.

На видео — работа с гидроуровнем в одиночку:

Процесс водяной опрессовки


Для опрессовки применяется профессиональное оборудование

Применение гидравлического способа предусматривает нагнетание давления до 6 бар, но фактически показатель в системе равняется 3 бар. Для получения оптимального уровня используется несколько устройств.

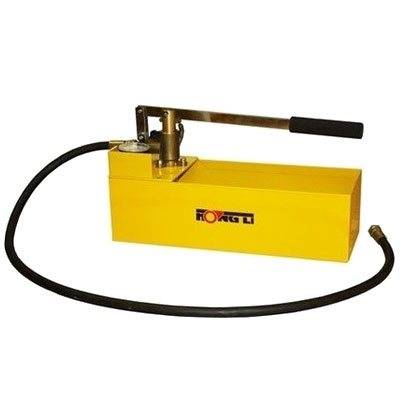

Опрессовщик – профессиональное оборудование

Производители выпускают ручные и электрические модели, основная разница между которыми заключается в стоимости. Домашнему мастеру целесообразно применять ручной опрессовщик:

  1. Шланг прибора подключается к системе, в специальную емкость заливается вода.
  2. Выполняется накачка в ручном режиме с периодическим открытием и закрытием крана.

При работе с электрическим опрессовщиком понадобится подсоединить его к системе водоподачи или резервуара с водой. Дальнейшие действия осуществляются по инструкции изготовителя.

Садовый опрыскиватель


Можно воспользоваться садовым опрыскивателем

Устройство подбирается согласно параметрам рабочего давления, указанным на корпусе или в паспорте. В процессе применения опрыскивателя нужно:

  1. Налить в резервуар воду.
  2. Подключить шланг прибора к подающему вентилю.
  3. Создать давление от 4 до 6 бар – для этого хватит одного заполненного бачка.
  4. Качать вручную до момента появления нужного давления.

Одной заполненной емкости хватает на один контур.

Глубинный вибрационный насос

Приборы создают давление до 6 атм., поэтому отлично подходят для опрессовки. Работы выполняются с помощником – один человек открывает краны, а второй следит за насосом. Шланг вибрационного устройства подключается к коллектору.

Насос активируется после открытия вентиля. Шланг обратки подсоединяется в комплектную емкость. После полного спуска воздуха из контура перекрывается кран обратки. Далее нужно отслеживать показатель манометра, пока не появится давление до 6 атм. После этого закрывается подающий кран и одновременно включается насос.

СИСТЕМЫ ВНУТРЕННЕГО ХОЛОДНОГО И ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

4.4. Системы внутреннего холодного и горячего водоснабжения должны быть испытаны гидростатическим или манометрическим методом с соблюдением требований ГОСТ 24054-80, ГОСТ 25136-82 и настоящих правил.

Величину пробного давления при гидростатическом методе испытания следует принимать равной 1,5 избыточного рабочего давления.

Гидростатические и манометрические испытания систем холодного и горячего водоснабжения должны производиться до установки водоразборной арматуры.

Выдержавшими испытания считаются системы, если в течение 10 мин нахождения под пробным давлением при гидростатическом методе испытаний не обнаружено падения давления более 0,05 МПа (0,5 кгс/см2) и капель в сварных швах, трубах, резьбовых соединениях, арматуре и утечки воды через смывные устройства.

По окончании испытаний гидростатическим методом необходимо выпустить воду из систем внутреннего холодного и горячего водоснабжения.

4.5. Манометрические испытания системы внутреннего холодного и горячего водоснабжения следует производить в следующей последовательности: систему заполнить воздухом пробным избыточным давлением 0,15 МПа (1,5 кгс/см2); при обнаружении дефектов монтажа на слух следует снизить давление до атмосферного и устранить дефекты; затем систему заполнить воздухом давлением 0,1 МПа (1 кгс/см2), выдержать ее под пробным давлением в течение 5 мин.

Система признается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не превысит 0,01 МПа (0,1 кгс/см2).

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Способы измерения влажности в домашних условиях

Перед тем как узнать чем измеряют влажность воздуха, нужно рассмотреть классификацию влагометров. Самый распространённый способ измерения параметра –  применение гигрометров. Они классифицируются по строению и принципу функционирования:

  1. Весовые, выполненные из системы мини труб, со специальными веществами, которые изменяют плотность в зависимости от насыщенности.
  2. Волосные определяют величину влажности, используя свойства волоса изменять свою длину во влажной среде.
  3. Пленочные – используют растяжение пленки пропорционально влажности.
  4. Электролитические, определяющие степень разбавленности электролита на стекле. При этом показатели снимаются внутренним устройством.
  5. Электронные измеряют оптические и электрические показатели воздуха.
  6. Керамические используют свойства изменения проводимости керамической массы.
  7. Психометрические — напоминают градусник с дополнительной шкалой, заполненной веществом, изменяющим температуру пропорционально влажности.

Специальные устройства

Современные влагомеры, оснащены дополнительными возможностями контроля: атмосферного давления и температуры окружающей среды, их называют термо-баро-гигрометры. Выбирая устройство, отдают предпочтение современным вариантам, из-за более точного измерения, допустимая погрешность прибора для серьезных методов контроля должна быть не более 1%.

Бытовые электрические гигрометры измеряют:

  • Электропроводностьокружающего воздуха;
  • точку росы с применением оптоэлектронного метода.

Для работы в них устанавливаются микросхемы, что сводит к минимуму погрешности измерения и в разы ускоряет замеры с передачей данных на дисплей.

Сегодня существует возможность измерить показатель с помощью телефона, на котором устанавливается специальное приложение или установить влажность с применением аспирационного психрометра, получив показания, расчетным методом.

Для этого определяют сначала абсолютную влажность, а затем относительный показатель.

Определение абсолютной влажности: А = Н1 – a*(Т1 – Т2)*Р.
Где:
А– абсолютное значение;
Н1 – насыщенность пароводяной смеси по данным влажного термометра;
а – показатель психометрии;
(Т1 – Т2) – дельта температур, кака определена между сухим и влажным термометрами;
Р – давление воздуха по барометру.

Влажность в помещении относительную (О) в процентах получают по формуле: О = А / Н1 *100, %

Измерение при помощи стакана с водой

Этот способ доступный для каждого желающего измерить влажность. Хотя он не дает очень точного результата, но ориентирует пользователя на то, соответствует ли контролируемый показатель норме или нет. Для его использования потребуется обыкновенный стакан или колба, обычная вода и бытовой холодильник.

Алгоритм действий:

  1. Перед тем как измерить влажность воздуха в квартире по данному методу, в колбу набирают воду и помещают ее в холодильник (не морозильник) на 2-3 часа, пока жидкость не охладится до 3 – 4 С.
  2. Переносят сосуд в местодля измерений, подальше от нагревательных установок.
  3. Осматривают поверхностью сосуда.
  4. Если его стенки запотели, но через 10 мин высохли — воздух в помещении сухой, а если образовались более крупные капли, стекающие по стакану вниз — влажный.
  5. Если за указанный период конденсат находится в первоначальном состоянии, то относительная влажность соответствует от 45.0 до 55.0%.

Применение термометра

Измерение показателя влажности в окружающей среде термометром выполняется по принципу функционирования психрометра использующего одно из свойств жидкой среды – испарения. Разницу температур указывают два термометра: сухой и увлажненный, обернутый мокрой бязью, погруженной в воду. Несмотря на простой принцип измерения, метод гарантирует довольно точный результат с отклонениями не более 2–3%.

При испарении жидкости, она охлаждает увлажненный датчик и чем меньше влаги в окружающей среде, тем ниже его показатели. Сравнивая показания обоих датчиков, по вышеуказанной формуле получают абсолютную и относительную влажность. С целью упрощения определения можно воспользоваться таблицей. На пересечении данных по температурам находится фактическая влажность.

Психрометр используют для измерения влажности в помещении

Психрометры классифицируются по определенным видам:

  1. Дистанционные электрические или манометрические, обрабатывают данные, полученные от термисторов и термопар.
  2. Метеорологические стационарные.
  3. Аспирационные с применением вентилятора, обдуваемого термометры, расположенные в защитном корпусе.

Принцип работы

Гидроуровни представляют собой трубку с водой. На ее концах находятся колбы, которые выполняют роль контрольных точек. Трубка становится шкалой ориентира на горизонт. Жидкость показывает, насколько предметы и плоскости отклонены от эталонной линии.

В основу положен закон Паскаля:

«УРОВНИ ОДНОРОДНОЙ ЖИДКОСТИ В СООБЩАЮЩИХСЯ СОСУДАХ РАВНЫ».

Ватерпасс (так называют прибор по аналогии с английским термином) может быть использован в самых разных условиях: труднодоступные места, точки разной удаленности, в помещении и вне его. С его помощью устанавливается симметрия по высоте, отмеряется горизонталь в разных углах площадок.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Рекомендуем: Запах антифриза в салоне при включении печки

Важно знать

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Какие есть достоинства и недостатки у прибора

Родственником гидроуровня является пузырьковый уровень, который предназначен для того, чтобы выявлять отклонения в любой плоскости. Гидроуровень еще называют трубным уровнем, отличающийся простотой применения, и самое главное — он позволяет с достаточной точностью выровнять располагаемые предметы на двух параллельно и перпендикулярно расположенных поверхностях.

Перед тем, как выяснить принцип работы прибора, а также особенности его применения, разберемся с достоинствами и недостатками. К недостаткам измерителя относятся такие факторы:

  • Трудно пользоваться одному человеку — одно из основных больших минусов инструмента, которое решается путем использования скотча или крепежных материалов
  • Трудности с заправкой длинного шланга водой
  • После использования прибора, воду необходимо сливать, и снова заливать при повторном применении
  • Измеритель нельзя эксплуатировать вблизи отопительных приборов, которые могут повлиять на целостность соединительного шланга
  • Инструмент предназначен исключительно для измерения горизонтальной плоскости

Большое количество минусов вовсе не означает, что этот измерительный инструмент непригоден к использованию. Перед тем, как сделать выводы, рассмотрим его преимущества:

  1. Работы можно проводить в самых труднодоступных местах
  2. Цена прибора настолько низкая, что покупка инструмента не вызывает трудностей
  3. Инструмент при отсутствии возможности покупки, можно изготовить из подручных средств
  4. Высокая точность получаемых результатов
  5. Возможность его применения не только для выравнивания потолка, стяжки, столбов и т.п., но и для контроля выполненных работ

Из этого следует, что прибор подходит к применению всем, кто не имеет возможности приобрести лазерный уровень. Если работы по заливке фундамента или установке столбов выполняются в одноразовом количестве, то попросту не имеет смысла осуществлять покупку дорогостоящего лазерного оборудования.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Watch this video on YouTube

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

  • объём системы отопления;
  • частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Watch this video on YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Задачи опрессовки отопления в доме

Независимо от схемного решения при устройстве отопительных систем (централизованных или децентрализованных), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Галерея изображений
Фото из
Опрессовку системы отопления выполняют для того, чтобы убедиться в надежности соединений и работоспособности коммуникаций

В период проведения монтажных работ опрессовку автономной сети проводят дважды. Предварительно, чтобы выявить дефекты монтажа, окончательно, чтобы убедиться в нормальном функционировании

После выполнения промывки системы, особенно в случаях, требующих отсоединения приборов и замены арматуры, также производится опрессовка

Параметры давления в системе водяного отопления во время проведения испытаний должны превышать рабочие данные на 0,1 мПа. Значение давления в самой низкой точке тестируемого контура во всех случаях должно быть не менее 0,3 мПа

Перед производством опрессовки трубопровода необходимо отключить котел и расширительный бачок

Если опрессовка проводится гидравлическим методом из системы должен быть выпущен весь воздух

Отопительный контур считают успешно прошедшим опрессовку, если показания манометра за 5 минут наблюдения не упадут более чем на 0,02 мПа

По завершению опрессовки системы проверяют на реальный тепловой эффект, отопительные приборы регулируют согласно потребностям владельцев дома

Задачи проведения опрессовки отопления

Этапы опрессовки при сооружении сети

Опрессовка после выполнения промывки

Значения давления при испытаниях

Правила подготовки к опрессовке

Испытания коллекторной системы

Признаки удачно сделанной опрессовки

Работы после успешной опрессовки

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

  • перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
  • после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

  • заполнить контур теплоносителем (водой) с температурой 5-50 градусов;
  • подключить к системе водяной насос (электрический или ручной);
  • установить в схему отопления измерительные приборы (манометры) с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод). Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Проверка и тестовый запуск

После сборки системы требуется узнать ее работоспособность и устранить недочеты монтажа. Проверка проводится по окончании промывки и заполнения теплоносителем. Если она успешна, систему эксплуатируют в контрольном режиме.

Способы тестирования

Обнаружить недочеты установки теплых полов и проверить коммуникации можно следующим образом:

  • Прогонка при рабочей температуре. Показатель поднимается постепенно до 20 градусов, а через 2-3 часа повышается еще на 5 градусов. При наличии протечки система останавливается, поломки устраняются. Теплоноситель доводится до проектной температуры, магистраль выдерживается 2-3 дня.
  • Тестирование избыточным давлением. Вода работает при стандартной температуре, но давление повышается в 1,5-2 раза. Если оно упало не больше, чем на 1,5 бара, течь отсутствует.
  • Сухая опрессовка. В магистраль закачивается воздух под давлением в 2-3 раза больше нормы. Работы производятся перед заливкой стяжки с проектной температурой воды.

Последовательность контрольного пуска


Систему тестируют при полной рабочей температуре 2 – 3 дня, устраняя протечки, если они образуются

  1. До распредколлектора закрываются вентили и организуется циркуляция зоны «котел – коллектор». Подключается отопительный котел, но не на максимальной мощности, и циркуляционный насос. Осматриваются точки крепежа.
  2. Открываются контурные вентили. После нагрева котла разность температур на зоне подачи и обратки должна быть 5-10 градусов.
  3. Открывается второй контур, о чем свидетельствует шипение.
  4. Температурный режим теплых полов доводится до максимума – 60 градусов, если он является единственным источником тепла.
  5. При наличии комбинированной отопительной системы рабочий температурный режим устанавливается на термостатах.
  6. Системы находится на температурном максимуме 6 часов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
