Ремонт электропроводки в квартире, доме

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

электрический счетчик;
устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
силовой, слаботочный, осветительный кабель;
ответвительные коробки;
клеммники (лучше безвинтовые);
розетки и выключатели;

подрозетники;
короба для электропроводки открытого типа;
смесь из алебастра для монтажа кабеля внутри штробы;
клей;
шурупы и саморезы;
плинтуса;
электроизоляционный картон;
жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Схема скрытой проводки

Первый этап — подготовка к монтажу скрытой проводки. Нужно определиться с разновидностью разветвления электрической сети, которое может быть коробочным и шлейфовым. В первом случае на площадь квартиры выделяется один кабель. Затем от него выполняются отводы в отдельные помещения, устанавливаются специальные распаячные коробки.

Шлейфовое разветвление организуется по европейским стандартам. Данный вариант связан с прокладкой двух кабелей. Один из них используется для коммутации розеток, другой — осветительных приборов. Провода подключаются от распределительного щитка и прокладываются до каждого помещения, где есть выключатель.

Схема электропроводки в коттедже

Второй этап — составление схемы расположения осветительных приборов и ответвительных коробок для выключателей. Необходимо начертить схематическое отображение кабельной линии, по которой будут прокладываться провода. Они устанавливаются на высоте не менее 150 мм от пола и с отступом от потолка на 100 мм и выше. Аналогичное расстояние должно быть до окон и дверей. Подъем трассы к местам расположения розеток и выключателей осуществляется строго по вертикали, перпендикулярно полу.

Другие рекомендации:

убедитесь, что провода не пересекаются в каких-либо местах;
несущие стены штробить нельзя, поэтому провода спрячьте под толстый слой штукатурки;
сначала схему составьте на бумаге, затем перенесите на поверхность пола, стен и потолка.

Разметка трассы электропроводки на стенах

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

Обычно ремонт состоит из нескольких этапов:
перепланировка (если необходимо);
сантехнические работы;
предмонтаж трасс кондиционирования;
строительные работы – штукатурка, монтаж потолков;
установка сантехнических изделий – умывальников, душевых кабин, унитазов;
разводка электричества;
установка дверей, напольных покрытий;
поклейка обоев, покраска;
монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

Для выполнения схемы нам понадобиться:
тетрадный лист;
линейка;
ручка;
цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

На схеме следует отобразить максимально подробно следующие элементы:
Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
далее намечаются линии, по которым будет производиться штробление стен;
определяются места для распределительных коробок;
выбирается место, где будет установлен квартирный электрощит;
после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Расчет электропроводки

В жилых комнатах на каждые 5-7 кв. м площади устанавливают 1 розетку. В кухне их число увеличивают втрое.

Прокладывают медные провода с сечением жил, кв. мм:

Потребитель	~220 В	~380 В
Квартира (вводный кабель)	3х10	5х2,5
Электроплита, варочная поверхность	3х6	5х2,5
Бойлер, стиральная машина, кондиционер	3х4	—
Розеточные группы	3х2,5	—
Осветительные приборы	3х1,5	—

Приведенные сечения рассчитаны на стандартный набор потребителей.

Автоматические выключатели выбирают по следующей таблице:

Сечение жил, кв. мм	Номинальный ток автомата, А	Максимальная мощность потребителя, кВт
1,5	10	4,1
2,5	16	5,5
4	25	7,7
6	32	9,24
10	40	12,1

УЗО должно на 1 ступень превосходить по номинальному току защищающий его автоматический выключатель.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

оголилась старая изоляция
используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
провода потрескались или потеряли свойства
в коробке щитка часто выбивает пробки
мигает и гаснет свет в комнатах
искрятся розетки
невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Устройство и конструктивные особенности панельного дома

Метод строительства был разработан с целью повысить скорость возведения объектов.

Здание имеет следующие отличительные черты:

Стены и перекрытия представляют собой цельные железобетонные конструкции (панели). Они отливались на заводах ЖБИ и доставлялись на стройплощадку в готовом виде.
Каждая панель является несущей. Запрещается существенно ослаблять ее сечение штроблением. Это относится и к перегородкам из дерева или гипсовых плит. Они выполняют роль ребер жесткости.
В панелях на этапе производства проведены каналы и выемки, предназначенные для прокладки электропроводки и установки розеток с выключателями. В перекрытиях устроены пустоты для кабелей освещения.

Существенным недостатком панелей является то, что шумо- и теплоизоляция в них хуже, чем в кирпичных постройках.

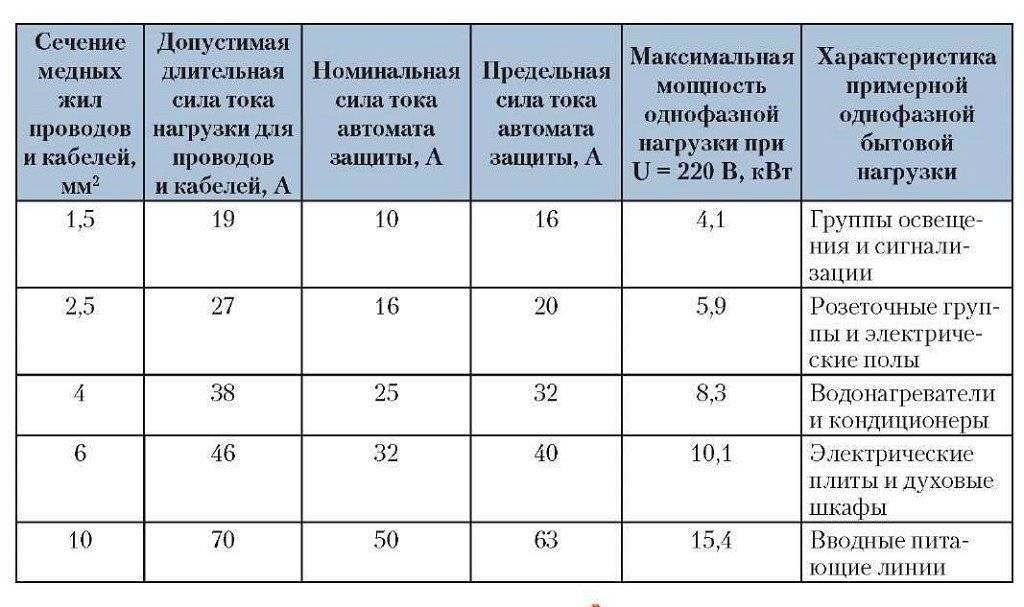

Выбор сечения провода

Для правильного выбора сечения проводов, а также номинальных параметров защитных устройств можно воспользоваться такими рекомендациями:

Для цепей освещения нужно использовать автоматические выключатели с номинальным током 16 А и времятоковой характеристикой типа В.
Для отдельных розеток или их групп, как правило, используются выключатели с номинальным током 20 А.
Для подключения мощных бытовых приборов нужно выбирать автоматический выключатель, номинальный ток которого соответствует мощности этих потребителей. Например, при подключении устройства мощностью 5 кВт нужен выключатель с номинальным током 25 А.
Подключение всех групп потребителей желательно выполнять через УЗО, в результате чего обеспечивается защита от поражения электрическим током при возникновении повреждений изоляции. Что же касается мощных электроприборов, то применение устройств, реагирующих на возникновение дифференциальных токов, при их подключении обязательно.
Выбор марки и сечения проводов, которые необходимо проложить для надежной работы проводки, может быть сделан с использованием таблиц, наглядно демонстрирующих, какое сечение кабеля необходимо для подключения группы потребителей определенной мощности.

В большинстве случаев для монтажа качественной электропроводки используется кабель ВВГ, имеющий сечение 1,5 мм2 для осветительных сетей, 2,5 мм2 – для подключения розеток, 4 или 6 мм2 – для подключения мощных электроприборов.

Когда скрытая проводка недопустима

Для начала нужно разобраться в двух основных разновидностях скрытой электропроводки. Она бывает несменяемой, замоноличенной в стене и сменяемой (в трубах, размещаемых в стене). Серьезные сложности возникают при установке системы внутри бетонной стены. Процесс сопровождается штроблением, но в панельных домах существуют особые ограничения на этот счет. Намного проще сделать штробы для проводов в кирпичной стене: она легко разрезается, кабель удобно крепится внутри подобных бороздок.

Допустимость монтажа скрытой проводки регламентируется не только правилами электрической безопасности, но и строительными нормами. Например, категорически запрещено выполнять штробление одинарного кирпича марки М-150, поскольку данный процесс приведет к разрушению рифленой части материала. Также запрещено размещать скрытые провода внутри домов из сруба.

Скрытая проводка по сгораемым основаниям запрещена

Схема электрической проводки

Перед тем, как приступать к каким-либо работам по монтажу проводки, необходимо составить ее схему. Для этого нужно следовать такому алгоритму:

Начать следует с составления плана помещений квартиры, который должен быть сделан в масштабе с указанием размеров. Последующее нанесение всех элементов электрической проводки на этот план выполняется с распределением потребителей по группам, в зависимости от их типа и расположения.
Определяется общая мощность потребителей электроэнергии в квартире, а также их распределение в помещениях. Сделать это достаточно несложно, если взять за основу подобный план электропроводки, например, такой как на рисунке.

Определяется необходимое количество розеток в каждой комнате. Если примерно известен будущий дизайн интерьера, то можно располагать розетки, исходя из максимального удобства их эксплуатации. В противном случае следует обеспечить наличие хотя бы одного такого устройства на каждые 6 м2 жилой площади, в кухнях – на каждые 3 м2. Нельзя устанавливать розетки в туалете. В ванной комнате их установка допускается, однако сделать это можно лишь с использованием устройств, имеющих повышенную защиту от влажности. Такие розетки подключаются через разделительный трансформатор, в результате чего исключается их гальваническая связь с общей бытовой электрической сетью. Это решение позволяет обеспечить максимальный уровень электробезопасности, однако влечет за собой дополнительные материальные затраты.
Определяется месторасположение мощных бытовых приборов (более 2 кВт), таких как электроплиты, бойлеры, варочные поверхности, посудомоечные и стиральные машины, группы кондиционеров и т. д. Для каждого из этих устройств нужно провести отдельную линию, имеющую заземление и подключенную напрямую к входному электрическому щитку.
Рассчитывается необходимое количество и сечение кабелей, номинал автоматических выключателей, УЗО или дифавтоматов. Чтобы сделать такие расчеты, нужно четко определить количество групп потребителей, а также их мощность.

Материалы

Что касается материалов, которые будут использоваться для осуществления замены проводки в квартире с помощью своих рук, то они должны быть представлены клемниками, подрозетниками, кабелем, металлическим гофром и вводным щитом.

Стоит провести более подробную остановку на осмотре материалов, которые будут использоваться для осуществления замены эл проводки в стенах своей квартиры.

Автоматический клеммник

Рассмотрим сначала клеммники. Они будут монтироваться в середине вводного щитка, и к ним будет подключаться каждый электрокабель. Они объединяются в секции. Собственно секциями их и продают. Каждая секция имеет пять пар клеммников (10 штук). В среднем надо три-четыре секции.

Желательно, чтобы эти клеммники не были изготовлены из полиэтилена. Каждое отверстие для кабелей должно помещать в себе два кабеля, диаметр которых должен сосотавлять 2,5 миллиметра. Оптимальными являются такие клеммники, которые зажимают провода с помощью спецпластинки.

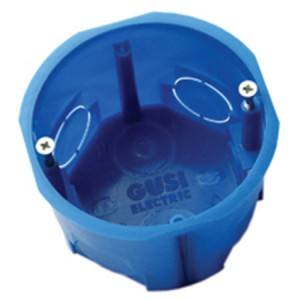

Подрозетник

Для того чтобы поменять проводку в квартире с помощью своих рук, надо прикупить и подрозетники. Они могут иметь любую форму. Главным требованием к ним является наличие выступов на внешних стенках. Это необходимо для фиксации в алебастре.

Главный материал – это кабель. Для того чтобы поменять старую проводку на новую, в квартире нужно устанавливать медный кабель с одножильными проводами. Лучше всего использовать кабель ПУНП или ВВГ.

Для замены проводки, которая будет осуществляться в квартире с помощью своих рук и процесс которой можно увидеть на различных видео, также следует подготовить алебастр, токопроводящую пасту и изолирующую ленту.

Безопасная эксплуатация проводки

Для домашней электросети нужно использовать только медные провода. Они могут быть многожильными или одножильными. Качество и тип изоляции на всех проводах разный. Чтобы проводка была безопасной нужно выбирать провода с двойным типом изоляции. Частые перегрузки в сети способны их нагревать.

От повышенной температуры изоляция со временем высыхает, покрывается трещинами и осыпается. В результате возникает пробой между проводами.

По технологии монтажа электропроводки все стыки проводов должны быть заизолированы. В том числе и труднодоступные участки. Можно воспользоваться специальными коробами изоляции.

Счетчики устанавливаются на входе – это обезопасит дальнейшие работы. Также необходимо наличие заземления и устройств защитного отключения.

Прежде чем приступить к штроблению стен, нужно подготовить схему электропроводки в доме. Тогда в будущем при необходимости можно добавить дополнительную розетку или выключатель, не боясь задеть проложенные провода под штукатуркой.

Электропроводка в частном доме, как и вообще в любых помещениях укладывается строго по горизонтальным и вертикальным линиям. В противном случае будет нарушено правило монтажа. Розетки и выключатели должны находиться на одном уровне с одной стороны от двери. Это придаст удобство их использованию.

Поэтапный монтаж электропроводки в квартире

Рассмотрим основные этапы монтажа электропроводки своими руками, что из чего состоит, и перед чем идёт.

Составление схемы электропроводки

Составить схему электропроводки несложно и самому, главное заранее знать, что и где будет стоять, сколько розеток и выключателей понадобится. Также неплохо будет подсчитать суммарную мощность всех электроприборов. Например, вы знаете, что на кухне у вас будет электроплита мощностью в 2 кВт, а также электрический чайник, примерно такой же мощности.

Составление схемы электропроводки

Плюс ко всему, иногда будет включаться микроволновка (порядка 1 кВт), электродуховка (1,5-2 кВт). Суммируя мощность всех электроприборов на кухне, стоит понимать, что кабель в это помещение, должен прокладываться сечением не менее 6 мм². В таком случае, можно будет одновременно включать в работу электрочайник и печь, а также остальные потребители электроэнергии. Если уверенности в правильном подборе сечения кабеля, нет, то лучше будет пригласить для подсчета опытного электрика.

Расчёт количества провода для электропроводки

На следующем этапе, когда со схемой разобрались, можно будет уже подсчитать количество требуемых материалов для монтажа электропроводки в квартире:

Распределительные коробки;
Розетки и выключатели;
Кабеля.

Что при этом важно знать? Как правило, в каждую из комнат подводится свой отдельный кабель, на розетки, группу освещения и т. д

Провода должны идти ровно по стене, верх или вдоль. Наискось укладывать электропроводку нельзя.

Устройство штроб под электропроводку

На следующем этапе осуществляется резка штроб для проводов и их последующая укладка. Для устройства штроб используется специальное приспособление — штроборез. Если его под рукой нет, то можно воспользоваться болгаркой с диском по бетону и перфоратором.

При укладке кабелей в штробы, нужно использовать быстросхватывающийся раствор: алебастр или гипсовую шпаклевку. «Заморозив» провода в штробе, только после этого можно приступать к выполнению следующих работ. Таким образом, монтируются кабеля и распределительные коробки.

Установка электроточек

После того, как провода уложены в штробы, можно приступать к их соединению. Ранее уже рассказывалось о том, какие способы соединения проводов и кабелей наиболее предпочтительны. В первую очередь, это сварка и пайка. На сегодняшнее время, согласно ПУЭ, запрещено использовать скрутку проводов. Провода разрешается скручивать только для того, чтобы затем их спаять.

На заключительном этапе монтажа электропроводки своими руками, осуществляется установка и подключение электроточек. Для этого монтируются розетки и выключатели, подключаются светильники и люстры. Как правило, данная работа осуществляется электриками до того, как будет сделана окончательная отделка помещения (стен и потолков под обои).

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

для осветительной нагрузки – 10 А;
для розеток – 16 А;
для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.
