Как правильно построить гараж из сэндвич-панелей своими руками
После тщательной подготовки сборка конструкции займёт не более двух дней. Единственная задержка – срок застывания фундамента. Летом при температуре от +18 до +22°C примерно 80% номинальной прочности будет набрано через 14-20 дней. Для точного расчёта пользуются специализированными таблицами. Ниже приведены особенности важнейших сборочных операций.
Создание фундамента под гараж из сэндвич-панелей
Для разметки основания применяют деревянные колья и верёвку подходящей длины. Копают траншею с размерами под расчётный фундамент. Дно выравнивают, засыпают увлажнённым песком. Подсыпку трамбуют до получения плотного слоя в 10-12 см. Сверху размещают гравий. Образованная структура обеспечивает демпфирование в сильные морозы, предотвращая повреждение фундамента пучением грунта. Дополнительно получается локальная дренажная система.
Устанавливают опалубку и силовой каркас
Дно и стены закрывают рубероидом или другим изолирующим материалом. Заливают бетонную смесь, выравнивают поверхность. В качестве альтернативы можно сделать надёжное основание из бетонных блоков. Плитные и свайные фундаменты применяют на слабых грунтах.

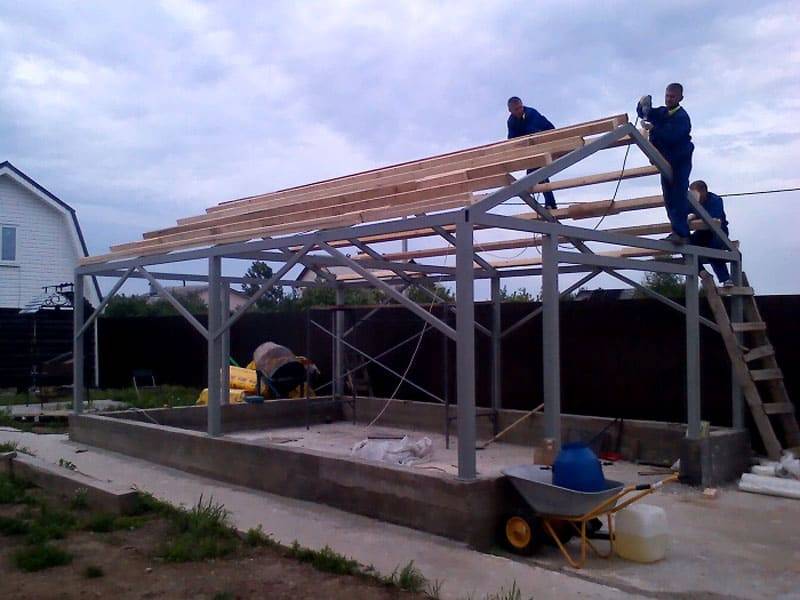

Возведение каркаса для гаража из сэндвич-панелей
Силовую часть конструкции можно сделать из деревянных брусьев с размерами сечения 10×10 см. Работать с таким материалом проще, чем с металлом. Однако его надо будет хорошо защитить от гниения. Для этого используют специализированные глубинные пропитки.
Металлические части каркаса скрепляют болтовыми соединениями или сваркой. В первом случае применяют стандартные простые инструменты. Во втором понадобится специализированное технологическое оборудование.
Сборка крупной двухэтажной конструкции
Монтаж стеновых и кровельных элементов
При выполнении этих рабочих операций обращайте внимание на следующие нюансы:
- Края сэндвич-панелей для гаража изолируют от прямого контакта с фундаментом.
- Для присоединения используют верхний и нижний профиль. При большой высоте используют дополнительную горизонтальную перемычку.
- Применяют саморезы с резиновыми прокладками, которые препятствуют проникновению влаги.
- Расстояние между ними выдерживают не более 50 см.
- В стыки между плитами наносят герметик. Также применяют специализированную уплотнительную ленту.
- На торце свеса кровли устанавливают жёлоб для сбора и отвода дождевой воды.
Угловые узлы закрывают снаружи/изнутри специальными накладками
В соответствующих местах монтируют отливы
Полимеры легко повреждаются высокой температурой, поэтому болгарку применяют только на стальной оболочке. Чтобы исключить неверные действия, рекомендуется заказывать изделия с нужными размерами непосредственно у производителя (продавца).
Плюсы сэндвич-панелей
К несомненным достоинствам сэндвич панелей можно отнести следующие характеристики:
- Дешевизна. На возведение дома из многослойных панелей уходит намного меньше денег, чем при использовании того же кирпича или цельной древесины.
- Легкость. Это упрощает как перевозку материала, так и ведение строительных работ. Из этого вырисовывается также экономический фактор, т.к. небольшой общий вес здания позволяет использовать недорогой фундамент.
- Хорошие изоляционные свойства. Имеются в виду утепляющие и шумопоглощающие характеристики. Это дает возможность защитить работников офисов и предприятий от холода в зимнее время.
- Скорость установки модулей. Этому содействует их малый вес и отсутствие «мокрых» процессов.
- Хорошая влагостойкость, огнестойкость, сопротивляемость гниению и другим биологическим воздействиям.
- Богатство декоративного оформления. Это касается лицевой поверхности отделки, которая может имитировать различные натуральные материалы.
- Прочность. Возведенные с помощью сэндвич панелей здания в плане прочности практически не уступают конструкциям из бетона и блоков.
- Небольшая толщина. Несущие стены из сэндвич-панелей имеют толщину не более 20 см. Это дает возможность делать внутренние помещения достаточно обширными.
- Отсутствие необходимости декоративной отделки. Вне зависимости от материала изготовления защитных листов, на них уже нанесено финишное оформление. Возведенные таким образом стены или кровлю не нужно дополнительно красить.
- Простота ухода. Строго говоря, он не требуется вовсе. Появившиеся по ходу эксплуатации царапины на лицевой стороне можно легко затушевать подходящим по цвету красителем.
Составление проекта и сметы расходов
Проект каркасного гаража из дерева
Прежде чем приступить к проектированию каркасного гаража, изучают особенности используемых в его строительстве материалов. Длина стандартных досок и бруса – 6 м. Можно заказать изделия других размеров, но за это придется доплатить.
В целях максимальной экономии средств при проектировании учитывают и геометрические параметры облицовочных и кровельных материалов.
Для гаража 3х6 с высотой стен 3 м потребуются:
- брус 150х150 мм – 1,6 м3;
- доски 50х150 мм – 2,1 м3;
- доски 25х150 мм – 1,9 м3;
- доски 50х100 мм – 0,7 м3 (для пола, если он будет деревянным).
Выгодность каркасника и в том, что можно экономить на пиломатериалах для устройства опалубки. Её сооружают из имеющегося, но для его сохранности укрывают щиты плотной полиэтиленовой пленкой. После демонтажа опалубки доски используют по назначению: для возведения каркаса.
Обязательные позиции сметы
| Назначение | Материалы |
| Фундамент из монолитной ж/б плиты | — гидростеклоизол или рубероид для устройства гидроизоляции; — песок для отсыпки «подушки» толщиной 20-30 см; — бетон М-300; — металлические прутки для армирования. |
| Каркас стен и перекрытий, стропильная система | — брус 150х150 мм; — доски 50х150 мм; — доски 50х100 мм. |
| Обшивка внутренних и внешних стен | ОСП-3 (толщина 9 мм) |
| Обрешетка кровли | Доски 25х150 мм |
| Облицовка кровли | Ондулин, профлист, плоский или волнообразный шифер, гибкая черепица, металлочерепица. Доска 25х150 мм для подшивки карнизных свесов. |
| Утеплитель стен и перекрытий | Базальтовые плиты Rockwool «Лайт Баттс» толщиной 150 мм. |
| Огнебиозащита древесины | «Сенеж Огнебио» |
| Крепёжные элементы | Металлические уголки, саморезы по дереву, гвозди. |
В среднем стоимость материалов для строительства гаража 4х6 м с высотой стен 2,7 м составляет 278 тыс. руб. (данные актуальны на начало 2018 г). Работа специалистов по возведению строения – 180-200 тыс руб.
Для выяснения точного количества материалов, необходимых для строительства каркасного гаража, можно воспользоваться онлайн-калькулятором, выполняющим расчёты в соответствии с СП 31-105-2002.
Для этого необходимо указать параметры строения:
- длину;
- ширину;
- высоту;
- шаг между балками перекрытий (рекомендовано 400 мм);
- шаг между рядовыми стойками каркаса (рекомендовано 600 мм);
- толщина утеплителя (100-200 мм).
Видео описание
Видео инструкция по монтажу сэндвич-панелей:
Горизонтальный
Используется чаще. Он удобнее в монтаже. Панели монтируются друг на друга, что гарантирует герметичность стыков. Снаружи фасад выглядит как цельный элемент. Подходит для сооружений, где расстояние между колоннами не превышает 6 м.
Если ведётся горизонтальный монтаж, работа начинается с цокольного этажа, самой нижней панели и постепенно устанавливают их друг на друга.

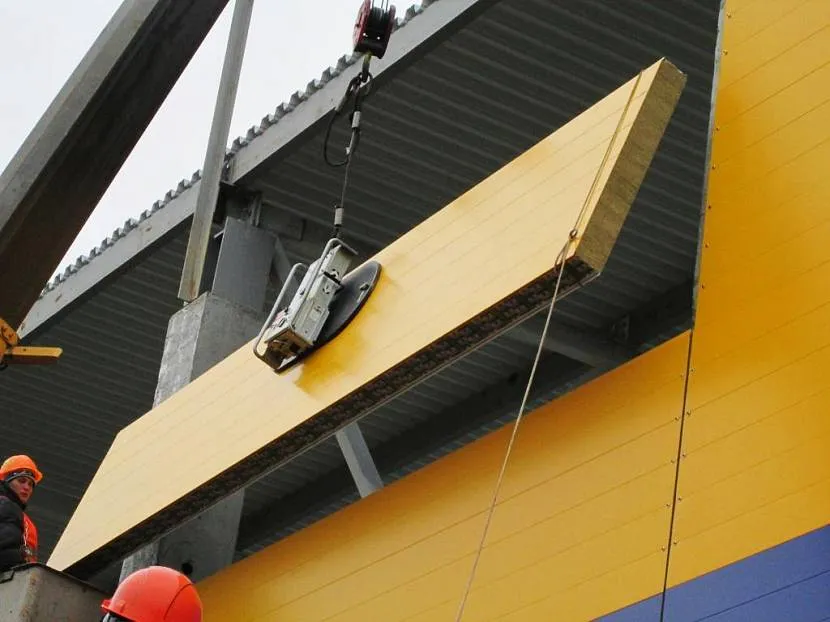

Горизонтальный способ монтажа Источник tsp-nord.ru
Вертикальный
О том, как монтировать сэндвич панели стеновые, на невысоких зданиях более экономично задумываются не все. Однако если высота строения не превышает 3-6 м, можно использовать вертикальный способ сборки.
Вертикальный способ монтажа Источник pbs.twimg.com
Панели крепят к профилям потолка и пола, скрепляя их между собой. За счёт такой установки исключаются потери тепла. Во время таких монтажных работ не сооружают строительные леса, за счёт чего экономятся деньги заказчика.
Начинают работы с панели, идущей от угла здания. Сочетать способы монтажа невозможно.
Что такое сэндвич-панель?
Первый опыт использования сэндвич-панелей был получен еще в 1930 году, но массовое производство началось лишь спустя 30 лет. Сегодня такой вариант строительства приобретает все большую популярность, хоть он и не лишен определенных недостатков.
В общих чертах сэндвич-панель – это совокупность двух листов твердого материала, между которыми находится слой утеплителя (теплоизоляционного состава). Детали соединяются друг с другом путем холодного или горячего прессования.
Выпускаются кровельные и стеновые панели. Кровельные сэндвич-панели изготавливаются из листа с высоким профилем. В них используется утеплитель повышенной плотности. Для соединения элементов между собой предусматривается замок особой конструкции. Все это в совокупности позволяет кровле выдерживать высокие нагрузки при эксплуатации. Стеновые панели обычно гладкие или профилированные под сайдинг, бревно, микроволны. Они рассчитаны на меньшие нагрузки, поэтому для обустройства кровли использоваться не могут.
На основе кровельных и стеновых сэндвич-панелей изготавливают модульные здания сборно-разборного и неразборного типов. Конструкции заводской готовности со сварными соединениями целесообразно заказывать при небольшом расстоянии от отведенного под застройку участка до завода-изготовителя. Разборные конструкции доставляются на любые расстояния в виде «конструктора», который собирается по месту установки – элементы монтируются на каркас без использования тяжелой строительной техники. Проектом предусматривается возможность подключения ко всем инженерным коммуникациям – осуществляется внутренняя их разводка в соответствии со СНиП. Выполняется внутренняя отделка.
Преимущества
Одним из важных преимуществ сэндвич-панелей является возможность проведения работ в любой сезон – не становятся препятствием ни промерзшая земля, ни сложные климатические условия. Сроки возведения здания минимальны – уже через несколько недель после разработки проекта можно праздновать новоселье. Строительство возможно на участках, не подходящих для возведения капитальных построек.
Готовое здание:
- имеет отличные теплоизоляционные характеристики – летом в доме не жарко, зимой не холодно (за счет сохранения тепла удается сэкономить на отоплении вплоть до 90%, в зависимости от толщины слоя утеплителя);
- используются экологичные материалы – можно не опасаться вредных выделений, способных повлиять на здоровье проживающих в доме людей;
- конструкция имеет небольшой вес, благодаря чему требования к фундаменту снижаются (можно ограничиться оцинкованными винтовыми сваями, бетонными блоками, асфальтированной площадкой);
- используемые материалы устойчивы к агрессивным факторам;
- стоимость такого строительства ниже, чем в случае возведения капитальной постройки;
- дом в любой момент можно перевезти на другое место без серьезных затрат;
- существует возможность расширить постройку путем добавления дополнительных блоков – при желании можно увеличить этажность здания или сделать пристройку к дому из сэндвич-панелей;
- при проведении монтажа практически отсутствуют мусор и шум, ведь все основные действия выполняются на заводе.
Недостатки
К недостаткам можно отнести абсолютную герметичность постройки – для обеспечения комфортных условий проживания нужно организовать принудительную приточно-вытяжную вентиляцию. Срок службы модульного дома меньше, чем у капитальных зданий из кирпича или других материалов. Дорого продать его не получится.
Выбор технологии строительства
Финская или российская технология — выбор за вами!
Прежде чем приступить к расчетам и составлению сметы, нужно ознакомиться с технологией строительства гаража из СИП-панелей. В этом случае исключены ошибки в составлении перечня необходимых материалов и инструментов.
Здания из сэндвич панелей можно выстроить двумя способами:
- по финской технологии;
- по отечественной (российской) версии.
Фины уверены в том, что из СИП-панелей можно возводить все элементы строения: стены, перекрытия (верхнее и нижнее) и кровлю. Основа конструкции – металлокаркас.
Наши строители советуют модифицировать эту технологию и возводить перекрытия дощато-лаговым способом. При этом каркас может быть как металлическим, так и деревянным. Во втором случае используют принципы каркасного домостроения.
Металлический каркас монтируют из следующих материалов:
- специальных стоек и ферм, изготавливаемых на производстве СИП-панелей;
- профильной трубы сечением 8х8 см, 6-6 см, 6х4 см, металлических уголков (для двухместных гаражей рекомендуется использовать двухтавровые балки).
Первый вариант дороже, но проще в сборке, так как заводские изделия уже подогнаны по размеру в соответствии с проектом. В случае использования профильных труб придётся самостоятельно выполнять замеры и нарезку стоек необходимой длины. Независимо от выбранного варианта монтажа каркаса, все его элементы соединяют двумя способами:
- газо- или электросваркой;
- болтовыми соединениями.
СИП-панели крепят к каркасу с помощью специальных саморезов длиной от 15 см.
Инструкция по строительству своими руками
В качестве основы для сарая выступает каркас. Он может быть изготовлен из дерева или металла. Именно к нему крепятся сэндвич-панели.
Пошаговая инструкция:
- Подготовить площадку. Если сарай небольшой, можно обойтись без заливки фундамента. Достаточно сделать насыпь на основе песка и установить металлический каркас. При проблемах с грунтом делают выбор в пользу винтовых или столбчатых опор.
- Собирают каркас. На фундаменте монтируется нижняя обвязка. Она может быть деревянной или металлической. К ней крепятся основные опоры сооружения. Их монтируют в каждом углу, а также в тех местах, где будут располагаться двери и окна. Обязательно фиксируют опоры друг с другом.
- Монтаж верхней обвязки. Она примет на себя вес крыши и предупредит деформацию стен.
- Установка панелей. Для их крепления используют шурупы и саморезы. Начинают работу с угла сарая.
- Монтаж кровли и настила. Угол крыши должен быть не менее 5 градусов. В качестве кровельного материала используют фанеру, рубероид или кровельные панели.
- Установка окон и дверей.
- Выполнение отделочных работ. Для панелей из ОСБ обязательна наружная облицовка.
Стены СИП дома
После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.
Нижняя обвязка
В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.
Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.
Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.
Каркасная технология монтажа СИП панелей
Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.
Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.
Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.
В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.
По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.
Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.
Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.
Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.
Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.
Бескаркасная технология монтажа СИП панелей
Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.
Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.
Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.
После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.
Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.
Каркасные здания из сэндвич-панелей
Сэндвич и СИП-панели используются также при возведении т.н. «безынерционных» (каркасных) построек. Данная технология характеризуется применением материалов с хорошими утепляющими способностями при небольшой теплоемкости. Отличаются такие объекты очень быстрым повешением температуры воздуха в помещениях, во время чего станы остаются прохладными. Их стараются делать максимально герметичными, что дает возможность затрачивать на обогрев минимальные средства.
Каркасное здание из сэндвич-панелей
Безынерционные конструкции из СИП-панелей действуют по принципу термоса: стены их остывают быстро, а воздух остается теплым продолжительное время даже после выключения отопления. Подобная технология широко используется при возведении современных дач и загородных коттеджей с временным проживанием. Учитывая требования по герметичности, в таких домах потребуется достаточно сложная система вентиляции, воздуховоды которой сооружаются из керамических труб или кирпичных коробов.
С точки зрения экономичности каркасные сооружения являются наиболее дешевыми (особенно если используются СИП-панели). Даже с учетом обязательности применения дорогостоящей приточно-принудительной вентиляции затраты на сооружение каркасного дома уступают кирпичным аналогам примерно на 1/3. Следует иметь в виду, что любое быстровозводимое здание по долговечности на порядок уступает кирпичным или пеноблоковым сооружениям. Строго говоря, подобные сооружение предназначены для проживания одного поколения.
Вагончик своими руками
Строительство частного дома обычно начинается со «строительного вагончика». На рынке можно встретить много предложений по покупке новых или бывших в употреблении деревянных бытовок. Появилось в обиходе даже такое понятие как «блок контейнер». Он сделан из металла, имеет большое количество вариантов комплектования и может использоваться уже как элемент модульного домостроения.
Но именно вагончик на деревянном каркасе — самое экономное и оптимальное решение для рачительного хозяина. После завершения строительства ее можно использовать как гостевой домик, сарай для инвентаря, оборудования, переоборудовать в баню или перевезти на дачный участок и построить дом из вагончиков.
Самостоятельное строительство хозяйственных построек из дерева
Хоз. постройки можно сделать из дерева, кирпича, пеноблоков, металла. Одним из простых вариантов считается деревянная бытовка. Кроме того, это еще и довольно дешевая постройка.
Пошаговая инструкция по возведению:
Вначале готовится основание – расчищается почва, убирается мусор, после чего роется котлован. После чего его дно утрамбовывается и создается песчаная подушка.
Строится каркас – вначале укладывается деревянный брус по периметру будущей бытовки, после чего соединяются его противоположные стороны. Для этого нужно скрепить лаги с нижней обвязкой металлическими анкерами и уголками.
Монтируются промежуточные и угловые вертикальные опоры – первые нужно ставить с шагом в 1 м
При этом важно не забыть оставить дверной проем. На этом же этапе нужно установить опорные столбики для крыльца.
Делается верхняя обвязка – брус укладывается по верху более высоких столбиков, после чего связываются низкие стойки и ставятся боковые перекладины
Все соединения надежно фиксируются.
Создается крыша – если она односкатная, то одна стена должна быть чуть выше противоположной примерно на 50-60 см. Ставятся стропила с шагом в 60 см и с запасом на козырьки. Крыша должна немного выступать за границы каркаса, чтобы позволить сделать козырек и водосток. Материал для облицовки кровли может быть любым. Например, ондулин, шифер, металлочерепица.
На завершающем этапе остается сделать финишную отделку бытовки. Сараи можно просто покрасить и обработать антисептиком, а можно обшить вагонкой, сайдингом или любым другим материалом.
Касаемо пола внутри домика. Его нужно делать в два слоя. Первый, состоящий из досточек, кладется прямо на поперечные брусья основания. После чего слой накрывается полиэтиленом, а сверху кладется утеплитель. Теперь можно класть чистовой слой из обработанных досок или листов ОСБ.
Разновидности гаражей из сэндвич-панелей
Выделяют четыре разновидности гаражных помещений, которые изготавливают из сэндвич-панелей. Рекомендуется заранее ознакомиться с их особенностями, чтобы выбрать наиболее подходящий тип постройки.
Кассетные
В последние несколько лет популярностью пользуются гаражи, изготовленные из кассетного типа панелей. К их главным достоинствам относятся:
- низкая стоимость, которая позволяет сэкономить деньги на постройке гаражного помещения;
- высокая плотность сооружения;
- легкость монтажа, благодаря которой человек сможет самостоятельно построить гараж;
- надежность конструкции.
Также стены зданий из кассетных листов устойчивы к механическим повреждениям и неблагоприятным атмосферным явлениям в виде града, снега или дождя.
Модульные
Люди строят гаражи модульного типа, чтобы побыстрее обзавестись помещением для хранения транспортного средства. Отличительной особенностью модульной постройки зданий является то, что при строительстве используются модули, изготовленные на специальных заводах. Человеку достаточно просто соединить их между собой, чтобы соорудить каркас для гаража.
К недостаткам модульных гаражей относят:
- Недолговечность. Срок службы таких построек в разы меньше, чем у помещений из кирпича.
- Плохая теплоизоляция. Модульные постройки нуждаются в дополнительном утеплении.
Каркасные
Каркасные сооружения пользуются популярностью из-за своей упрощенной конструкции, которая позволяет сэкономить время и финансовые средства на строительстве гаража.
Строители предпочитают делать каркасные гаражи, так как они имеют следующие достоинства:
- высокая прочность;
- простота строительства;
- возможность сделать все самостоятельно.
Главным минусом каркасных построек считают их воспламеняемость. Чтобы защитить сооружение от пожаров, придется обработать его антисептическими составами.
Разборные
Сборный гараж считается наиболее простым сооружением, которое можно построить для хранения авто. К плюсам сооружений такого типа относят:
- Легкость возведения. Построить быстровозводимый гараж сможет даже человек, который ранее никогда не занимался строительством.
- Скорость создания постройки. Чтобы полностью соорудить сборный гараж, понадобится 2-3 дня.
