Бурение скважины на воду своими руками – технология устройства и пошаговое руководство

Причины, требующие углубления скважины

Часто причиной ухудшения ситуации являются природные факторы — например, промерзание грунтов на глубину, превышающую расчетное значение, сдвиг подземных пластов, засуха. Чтобы убедиться в причине, стоит расспросить соседей. Но если у них все в порядке, причина заключается в самой скважине. Например, ее дебит может быть исчерпан, и следует искать способы углубления.

Скважина на песок служит недолго. Глубина залегания водоносного горизонта составляет до 45 м. Скважина на известняк отличается большей глубиной. Она достигает тех пластов, где объем воды больше, что увеличивает срок эксплуатации системы. Так, если песчаная скважина служит всего 10 лет, то у конструкции на известняк показатель составляет 50 лет в среднем.

Существуют и другие причины, по которым требуется углубление:

  1. Наличие плывунов в песчаных слоях. Они могут быть истинными или ложными, но отличие между ними состоит только в объеме песка. Из-за них пополнить запасы воды становится практически невозможно.
  2. Нарушение технологии устройства скважины. Не все дефекты проявляются сразу, некоторые из них имеют отсроченные последствия, например, искривление ствола скважины или разгерметизацию швов. Не всегда можно исправить эти недочеты, иногда приходится бурить новую скважину.
  3. Заиливание системы.
  4. Попадание посторонних предметов, например камней.

Также донные фильтры могут засоряться естественным образом при повышении плотности водоносного слоя. Тогда требуется их замена.

Оборудование

Роторное бурение невозможно осуществить без специального оборудования, которое включает следующие приспособления и механизмы:

  • вышка;
  • ротор;
  • буровая установка с приводом;
  • насосное оборудование поршневого типа;
  • буровой вертлюг;
  • механизмы и оборудование для выполнения очистки при помощи промывочного раствора;
  • талевая система, состоящая из кроноблока;
  • желоб;
  • вибросито;
  • гидроциклоны (обычно используются при бурении нефтяных скважин).

В мобильной версии буровой установки для роторного бурения есть все вышеперечисленные составляющие механизмы, кроме системы очистки при помощи промывочного раствора.

Где взять воду

Для организации индивидуального источника подходят:

  • Верховые воды.

    Забирают их из приповерхностных водоносных слоев, в основном, для технических нужд.

    Для питья пригодны только по результатам анализов.

    Дебет источника не стабилен, зависит от климатических условий.

  • Межпластовые безнапорные воды.
    Источник – фильтрующий водоносный слой (песчаный, гравелистый или галечниковый) на глиняной подстилке.

    Глубина залегания пластов – 5-20 м. Вид источника – скважина «на песок».

    Дебет скважины — до 2 куб.м в сутки, подвержен сезонным колебаниям.

    Вода, в большинстве случаев, идет с песком, но пригодна для питья (проводить анализы, обязательно). Требуется фильтрование песка.

  • Межпластовые напорные воды.
    Водоносный слой залегает на глубине 7-50 м и представляет собой трещиноватые (глинистые или известняковые) или рыхлые осадочные породы (гравийно-галечниковые).

    Скважину для таких слоев называют скважиной «на известняк».

    Качество воды – высокое, дебет может достигать 5 куб.м/сут.

  • Артезианские воды.
    Глубина залегания водоносного слоя превышает 50 м (максимальная — до 250 м).

    Дает максимальный дебет, пригодный для организации коллективного водоснабжения (про трубы и фитинги из сшитого полиэтилена написано здесь).

    Сделать такую скважину без использования специализированного бурового оборудования невозможно.

Важное замечание! Артезианские воды составляют стратегический резерв. Для их добычи и эксплуатации источника получают разрешение в государственных органах

Своими руками бурят скважины «на песок».

Такого источника достаточно для водоснабжения в доме, а затраты на его организацию окупаются в течение 1-2 лет эксплуатации.

7 блиц советов для тех, кто делает скважину сам

  • Перед началом работ соберите сведения у соседей о том, на какой глубине вода в вашем регионе
  • Если вода на уровне 5 м от поверхности, вам повезло. В этом случае можно сделать скважину садовым буром
  • Не обязательно покупать устройство для бурения. Можно взять в наём малогабаритную буровую установку ручного типа
  • При погружении трубы в шахту скважины не опускайте её на самое дно, а оставляйте на полметра выше от самой глубокой точки
  • В трубе должны быть предусмотрены отверстия для вентиляции, иначе вода протухнет. Приделайте к трубе откидывающуюся крышку для доступа воздуха внутрь скважины
  • Использование целостной пластиковой трубы облегчит и удешевит работу
  • Возьмите пробы воды на анализ. Прозрачность воды, пригодной для питья, должна быть не меньше 30 см. Предельно допустимая концентрация нитратов не должна превышать 10 мг/дм3

Скважина на воду

Своими руками

8.3 Total Score

Скважина на Воду

Актуальность информации

8.5

Доступность применения

7

Раскрытие темы

8

Достоверность информации

9.5

Плюсы

Обеспечение бесперебойной подачей воды

Минусы

  • Достаточно трудоемкий процесс
  • Необходимо наличие спецоборудования

Оценки покупателей: Будьте первым!

Простые методы бурения скважин

Шнек для бурения.

Зная плотность грунта и глубину расположения водоносного слоя, можно выбрать метод бурения. Ручной способ предусматривает выработки до 20 м, при более глубоком залегании нужно применять специальное оборудование.

Для организации водоснабжения своими руками подойдут следующие приемы:

  • шнековый;
  • роторный;
  • ударно-канатный.

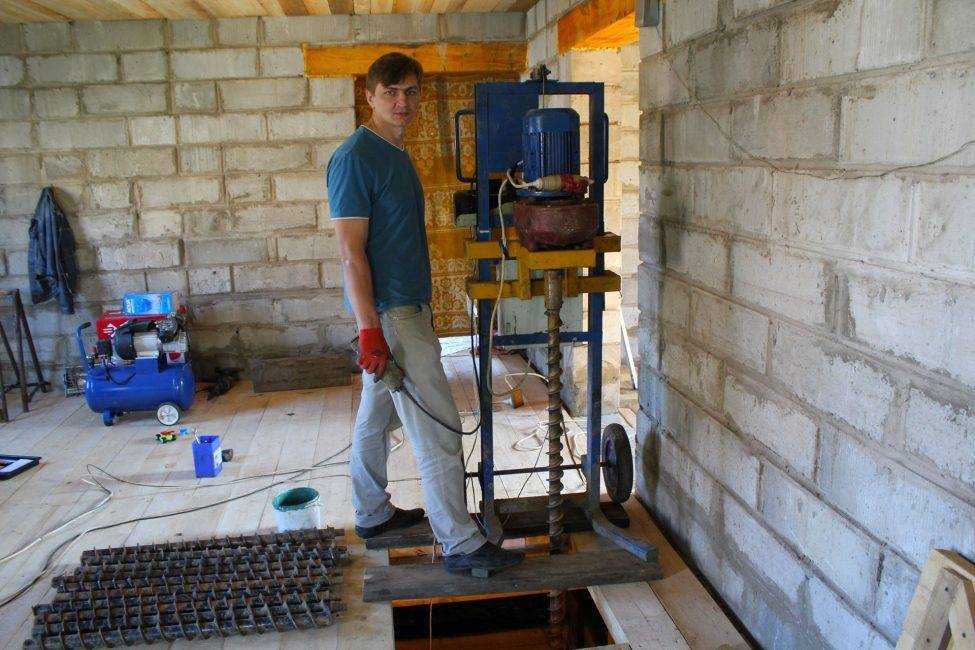

Способ 1: бурение шнеком

По этой технологии отверстие пробивают с помощью специального бура — шнека. Механизм представляет собой стальную трубу с выстроенными по спирали металлическими лопастями. При вращении инструмента лопатки врезаются в почву, происходит движение вдоль стенок выработки.

По достижении расчетной глубины агрегат извлекают, очищают от прилипшей глины, наращивают штангу и вновь опускают в скважину. Процесс повторяют до появления на конце шнека сильно увлажненного грунта.

Затем монтируют фильтр и опускают обсадные трубы, подключают насос, промывают выработку, оборудуют оголовок. Такой метод предназначен для организации точек водоснабжения не глубже 25 м.

Способ 2: роторное бурение

Роторное бурение.

Технология ведения работ заключается в том, что роторный двигатель, расположенный над отверстием, вращает колонну из стальных труб со скоростью 35 об/мин. На конце рабочей штанги крепятся лопастные или шарошечные долота, с помощью которых и происходит процесс бурения.

Во время работы установки в скважину подается промывочный раствор для извлечения шлама и охлаждения режущего инструмента. Использование роторного способа допускается при глубине выработки до 30 м.

Способ 3: бурение желонкой, ударно-канатный метод

Порядок выполнения работ:

  1. Предварительно оборудуют шурф высотой 1,5-4,5 м, монтируют кондуктор для уплотнения стенок и контроля вертикального уровня.
  2. Над отверстием устанавливают буровой станок.
  3. На забой с высоты 0,5 м сбрасывают земснаряд — стальную трубу с долотом.
  4. Затем поднимают приспособление и повторяют процедуру, при этом каждый последующий сброс выполняют с поворотом ударника на 15-30°.
  5. Грунт извлекают желонкой — трубой, имеющей сверху заглушку, а снизу дисковый клапан, который при ударе о дно скважины открывается и пропускает породу внутрь. При подъеме механизма заслонка падает и препятствует высыпанию шлама.
  6. Устанавливают обсадные трубы.
  7. Внутрь последней штанги монтируют фильтрующий элемент.
  8. Зазор между стенками выработки и трубой уплотняют тампонажным раствором, сальниками из резины или смоляной прядью.

Рекомендуемая сфера применения этого метода:

  • в безнапорных пластах;
  • для горизонта из мелкого песка;
  • при глубине до 150 м.

Способ 4: бурение скважины-иглы

Бурение скважины-иглы.

Для абиссинской выработки применяют стальные трубы диаметром 32-80 мм. Фильтр изготавливают из отрезка профиля размером 1,5-2 м. В нижней части секции монтируют острый наконечник длиной 200-300 мм.

Бурение начинают с того, что сверху на первый элемент, установленный вертикально, накручивают хомут (подбабок). Рабочий, ударяя по хомуту кувалдой, забивает трубу в грунт, пока секция не достигнет требуемой глубины.

По окончании работ источник укомплектовывают насосом. Способ применяется для устройства выработок в верхних и фильтровых пластах грунтовых вод.

Небольшой ликбез

Отбор воды из безнапорного водоносного слоя – не всегда лучший вариант.

  1. При неконтролируемом заборе, возникает опасность суффозии грунта и, как следствие, его внезапных провалов;
  2. Бурение скважины – процесс долгий, трудоемкий и затратный.

    Поэтому подсчитайте сначала, сколько стоит оборудование (насосные станции водоснабжения для частного дома), снаряжение или привлечение специалистов, а потом решайте вопрос с сооружением источника.

    Собственными силами делать такой источник выгодно, если глубина залегания водоносных слоев не превышает 20 м.

    В остальных случаях затраты превышают стоимость скважины «под ключ» от организаций, имеющих лицензию на проведение таких работ.

  3. Дебет и срок службы скважины зависят от режима эксплуатации.

    Регулярный забор воды по мере необходимости обеспечит срок службы скважины «на песок» в пределах до 15 лет («на известняк» — до полувека).

    При нерегулярном использовании или частом отборе «досуха», бурить новую скважину придется уже через 5-7 лет.

Поэтому предпочтительный вариант – скважина «на известняк».

Ответит на вопрос о залегании слоев и трудоемкости бурения разведочная скважина-«игла».На такой скважине организуют т.н. «абиссинский колодец», как источник временного водоснабжения.

Практическое замечание! Абиссинский колодец можно пробить, непосредственно, в подвале дома, получая при этом, гарантированный источник воды в любое время года.

Подготовка скважины к пользованию

Итак, вода хорошая, грунтовые воды насыщенные, а значит, можно приступать к обустройству скважины. Для этого набор труб выравнивают над уровнем почвы для удобства подключения. При этом можно заменить последнее надставленное колено на кусок нужной длины или просто отрезать лишнее, нарезав на верхушку резьбу. Резьба требуется для обустройства клапана и подсоединения шланговой части.

После обустройства клапана, скважина прокачивается ручным насосом, а уже затем, когда система заполнится водой, подключается насос электрический или водонасосная станция. Это обеспечит постоянный столб жидкости в трубе и абиссинский колодец будет работать более эффективно.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

  1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
  2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
  3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
  4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
  5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
  6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

  • комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
  • штанги;
  • лебёдка или электрическая таль;
  • обсадные трубы;
  • для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

  1. Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
  2. Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
  3. Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
  4. Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

  • треноги, которую размещают над местом бурения;
  • блока с лебедкой и тросом;
  • забивного стакана, штанги;
  • желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

  • экономичный способ в финансовом отношении;
  • ремонт и профилактику ручного бура производить несложно;
  • оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
  • способ применим в труднодоступных местах;
  • эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция .

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

  • вибрационный насос;
  • обратный клапан, который устанавливается перед насосом;
  • емкость для воды;
  • поливочный шланг;
  • краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Обустроенная скважина на воду – это автономный и надежный источник водоснабжения дачи или частного дома.

Организация индивидуального водообеспечения не всегда вызвано отсутствием централизованной подачи воды, причиной может быть низкое качество воды в магистрали, перебои с подачей, изношенность сети водоканала, высокая стоимость воды, ее нехватка, и прочие факторы.

Автономный источник воды имеют почти все владельцы дач или загородных коттеджей. Другое дело, что их выбор может отличаться. Кто-то отдает предпочтение колодцу, кому-то по душе скважина.

Эта статья для тех, кто остановил свой выбор на скважине.

Следует отметить, что скважины делят на два типа в зависимости от глубины бурения.

Изготовление фильтра для воды своими руками

Работы начинаются с изготовления фильтра для воды. Делается это так: на одном конце нарезают резьбу и накручивают муфту-переходник для соединения с трубой 1,5 дюйма. Другой конец расплющивают, чтобы получилось подобие ложки. Края ее можно заточить, а чуть выше просверлить 8-10 отверстий диаметром 0,5 мм для выпуска воды.

Отступив от обоих концов 25 см, по всей длине болгаркой надо сделать прорези шириной 2-3 мм. Эту перфорированную часть трубы следует обернуть тремя слоями фильтровальной сетки или технической ткани из нержавейки – сначала с мелкой ячейкой (0,4 мм), затем средней (0,8 мм) и, наконец, крупной (1,6 мм). Каждый слой надо прочно закрепить – первые два слоя в трех местах тонкой нержавеющей проволокой сквозь пропилы, а последний слой еще и навивкой такой же проволокой по спирали, обязательно по часовой стрелке.

Отличная статья про все виды дачного водоснабжения здесь

Кустовое бурение


Такое название метод носит по той причине, что готовая схема устьев и забоев напоминает собой своеобразный куст. К одному устью сходятся скважины из нескольких забоев, сгруппированных на одной площадке. В случае такого метода значительно сокращаются монтажные и подготовительные работы, снижается количество рабочих транспортных сообщений, линий электропередач и подачи воды. Особенностью кустового способа является определенное условие строительства скважины. В частности, важнейшим условием является отсутствие пересечения стволов между собой.

Недостатки способа:

  • Требуется прекращение работы скважин до завершения строительства определенной конструкции в целях противопожарной безопасности.
  • Высокий риск пересечения проделанных стаканов.
  • Капитальный ремонт такой конструкции достаточно сложен.
  • При подводном бурении сложно устранить грифоны.

Кустовое бурение используется в тех случаях, когда требуется повышение нефте- и газоотдачи в продуктивной территории, либо при возобновлении работы неработающей скважины. Строительство скважины кустовым способом может быть трехствольным, двуствольным параллельным, двуствольным последовательным.

Конструкция куста имеет конический вид с вершиной в виде кустовой площадки. Объем монтажных и подготовительных работ зависит от размещения устья куста, также от этого зависит и площадь территории для будущего отчуждения от куста. Максимальная эффективность такого способа бурения достигается в условиях болотистой местности.

Особенности технологии

Для начала определимся, что такое способ роторного бурения. Это особая технология бурения скважин, которая применяется в том случае, если необходимо, чтобы гидротехническое сооружение давало большие объёмы экологически чистой питьевой воды. При этом скважина будет отличаться стабильной и долговечной работой. В этом случае данный способ подходит лучше, чем какая-либо другая технология бурения.

Роторная буровая установка и сама технология имеют следующие преимущества перед другими бурильными конструкциями и методиками:

  • Скважина, пробуренная таким способом, будет обладать высокой производительностью, то есть давать воду в большом объёме.
  • Долговечность гидротехнического сооружения.
  • Подача воды из скважины осуществляется стабильно (без снижения уровня и перебоев).
  • Качество добываемой жидкости будет на высоте. Её смело можно использовать в питьевых целях.

Такой способ бурения скважин позволяет получить гидротехническое сооружение, которое будет обладать настолько высоким дебетом, что воды из источника хватить не только для водоснабжения жилого дома, но и для полива огорода, наполнения бассейнов и других резервуаров, а также для удовлетворения различных технических нужд.

Роторная буровая установка используется в том случае, если необходимо бурить глубокую скважину на воду. Суть метода заключается в следующем: в бурильную трубу опускается вал с наконечником в виде долота. Во время вращения вала долото разрушает породу. Вращение осуществляется за счёт функционирования гидравлической установки.

Чтобы очищать скважину от находящейся в ней породы, используют специальный промывочный раствор. Он подаётся в проходку по трубам. При этом может использоваться два способа подачи:

  1. Бурильный раствор закачивается в бурильную трубу при помощи специального насосного оборудования. После этого он выдавливается наружу через затрубное пространство. Такой метод называется прямая промывка. Именно он показан на видео в конце статьи.
  2. Второй способ делается иначе. Раствор подаётся в затрубное пространство, а затем при помощи насосного оборудования выкачивается из бурильной трубы вместе с измельчённой породой. Этот метод называется обратная промывка.

Способ обратной промывки имеет одно неоспоримое преимущество – с использованием такой методики можно получить гидротехническое сооружение с большим дебетом, поскольку вскрытие водоносного слоя происходит наиболее качественно. Среди недостатков стоит назвать необходимость привлечения сложной высокотехнологичной техники, поэтому данная методика более дорогостоящая.

Преимуществом роторного бурения с прямой промывкой можно назвать его относительную дешевизну в сравнении со вторым методом. Именно поэтому данный способ чаще всего используется при бурении скважин на воду на территории частных владений.

Скважина начинается с ямы

Когда все готово, начинаем работу на месте будущей скважины. Для начала необходимо выкопать яму размером 1,5 х 1,5 м и глубиной примерно 1 м.

Чтобы не осыпался грунт, можно обить ее досками. Рядом на расстоянии примерно 1 м роем еще одну яму 1 * 1 м, глубиной, равной высоте бочки. Ямы соединяем канавкой глубиной 30 см.

В чем смысл этой работы? При вымывании скважины наверх будет поступать грязная вода с примесями грунта. Она станет скапливаться в первой яме, а затем перетекать во вторую, уже без крупных частиц. Там она просочится через отверстия в бочке, наполняя эту емкость. Оттуда воду можно насосом опять подавать в скважину.

Как устроен фильтр скважины-иглы

Самый первый и важный элемент скважины-иглы – фильтр. Он изготавливается следующим образом: берется отрезок трубы блинной 1,2-2 метра, размечается метровый отрезок под будущий фильтр. На этом отрезке насверливаются отверстия диаметром около 8-10 мм в шахматном порядке, чтобы не ослабить трубу. На конце трубы возле фильтра приваривается стальной конус, который облегчит прохождение трубы в грунте по принципу копья.

Следующий шаг – выполнить подмотку под фильтр. Задача подмотки – создать зазор между трубой и фильтрующей сеткой, которая монтируется поверх подмотки. Без подмотки всасывание воды в каждое отверстие трубы-фильтра производилось бы только через участок сетки непосредственно над отверстием. С подмоткой вода будет всасываться с гораздо большей поверхности сетки в созданный зазор, а потом – в отверстия на трубе. Таким образом, выполнив подмотку, мы существенно увеличиваем дебит скважины. Подмотка выполняется обычно из проволоки того же материала, что и фильтрующая сетка – к примеру, нержавейка к нержавейке, чтобы избежать формирования гальванической пары. В помощь Вам при выборе — таблица совместимости металлов:

При сборке фильтра обратите особое внимание на совместимость металлов: некоторые из них создают гальваническую пару, и при соприкосновении в результате химической реакции быстро разрушаются. К примеру, сделав подмотку на трубу алюминиевой проволокой, а сверху закрепив латунную сетку, через несколько месяцев Вы получите дырки в местах касания этих несовместимых металлов

Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к. достать эти материалы легко.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

  • Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
  • На чердаке может быть установлен водонапорный бак
  • Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
  • Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
  • Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
  • В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Особенности проведения бурильных работ в разных грунтах

При проведении канатно-ударного бурения своими руками в зависимости от находящихся типов грунтов следует придерживаться ряда рекомендаций.

Мягкая не сыпучая почва

Легче всего работать при помощи забивного стакана. На поверхность почвы его опускает лебедка. Когда внутри стакана собирается достаточное количество породы, ее извлекают наружу.

Сыпучая почва

Используется желонка с клапаном. Он предотвращает высыпание породы, которая извлекается только на поверхности. В данном случае в обязательном порядке производится укрепление стенок забоя. Для этого применяются обсадные трубы. Они углубляются в почву под действием собственного веса, что позволяет продлить срок службы скважины.

Диаметр обсадных труб должен быть немного больше от бурильного снаряда, что обеспечивает его прохождение на нужную глубину.

Каменистая порода

Для раздробления почвы используется долото, а для извлечения наружу – желонка. Чтобы расширить диаметр скважины применения обсадной колонны недостаточно. Для этого используют специальный расширитель с движущимися резцами. Его опускают через обсадную трубу. Когда он доходит до нужной глубины забоя, происходит раскладывание резцов. Они срезают грунт, что облегчает передвижение обсадной колонны.

Особенности конструкции

При обустройстве песчаной скважины необходимо знать, как правильно сделать скважину и принимать во внимание следующие моменты:

  • Вода из такого источника имеет не всегда хорошее качество, поэтому рекомендуется выполнять дополнительную очистку поднимаемой жидкости.
  • Песчаная скважина может безупречно эксплуатироваться на протяжении 15 лет. Срок службы определяется слоем, в котором находится фильтрующая часть конструкции. При наличии крупных включений эксплуатация может продлиться на большее время.
  • Безупречная подача воды из песчаной скважины возможно только при условии постоянного откачивания. В противном случае от подобного источника лучше отказаться.
  • При наличии двух песчаных скважин одинаковой глубины дебет одной из них будет всегда меньше.
  • Необходима регулярная прочистка фильтрующего элемента с периодичность 1 раз в полгода или в год.

Артезианские скважины

Абиссинская и песчаная скважина являются отличным источником чистой воды для небольших строений. Однако для загородных домов внушительных размеров такой вариант не подойдет, здесь потребуется пробурить скважину под воду артезианского типа (детальнее: «Что значит артезианская скважина на воду – глубина бурения, правила обустройства»).

Решить вопрос, как делать скважину на участке, в этом случае самостоятельно невозможно, в обязательном порядке потребуется бригада профессионалов и довольно внушительные затраты

При этом важно понимать, что подобные источники характеризуются высоким дебетом, следовательно, можно пробурить одну скважину на несколько участков

Водоносный слой для артезианской скважины своими руками располагается на глубине более 100 метров, поэтому в такой воде отсутствуют загрязнения в виде микроорганизмов, нефтепродуктов и химических элементов. Но стоит учесть, что вода из такого источника имеет высокую жесткость и содержит большое количество неорганического железа и марганца. Не исключено наличие запаха, характерно присутствию сероводорода. По этим причинам вода из артезианской скважины требует дополнительной очистки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
