Водоснабжение дома – как правильно подвести воду в частный дом

Организация водопровода

Правильная организация системы водоснабжения загородного дома включает в себя такие этапы:

  • составление проекта – в нем необходимо рассчитать необходимую производительность, определить точки потребления и составить схему водопровода;
  • бурение скважины;
  • прокладка водопроводных труб;
  • подключение насоса и монтаж дополнительного оборудования.

Бурение

Прежде чем начинать бурение, нужно правильно определить место для расположения источника. На это влияет несколько факторов – как геологические, так и эксплуатационные. Подробно о правилах выбора места, можно прочитать в статье “Как определить место для бурения скважины”.

Для бурения, существует несколько технологий:

  • ударно-канатный метод;
  • шнековый метод;
  • гидробурение;
  • роторный способ;
  • забивное бурение.

Способ как сделать скважину на даче своими руками, выбирается исходя из типа источника, выбранного места и геологических условий. Подробно обо всех существующих способах написано в статье «Как правильно пробурить скважину на воду».

Устройство скважины

Источник для воды, это не просто отверстие в земле. На самом деле, это сложная конструкция, которая состоит из таких элементов:

  • обсадная труба – защищает источник от обрушения грунта и служит основной магистралью для подачи воды, подробнее о видах обсадных колонн, можно прочитать в статье «Трубы для скважины»;
  • кессон – представляет собой пластиковую или металлическую емкость, которая устанавливается в верхней части обсадной трубы. Он защищает источник от промерзания и служит местом для установки необходимого оборудования;
  • оголовок – крышка для обсадной трубы, к нему подвешивается насос, а также она защищает трубу от попадания грязи;
  • насос – устанавливается в обсадную трубу и закачивает воду в систему водопровода. Модель подбирается исходя из габаритов обсадной колонны, о них можно узнать из статьи «Размеры скважины».

Устройство скважины для частного дома

Один из важных этапов при обустройстве источника – это качество воды. Поэтому сразу же после бурения, нужно сдать пробу на анализ в лабораторию. А на основе результатов, подбирается система очистки воды из скважины для частного дома. Это очень важный момент организации водопровода, т.к. для каждого типа источников, характерны свои загрязнения.

Прокладка водопровода

Если планируется круглогодичное использование скважины, трубы нужно укладывать в траншеи с глубиной, ниже уровня промерзания. При этом не лишним будет их дополнительное утепление.

Систему уличного водопровода можно сделать из таких материалов:

  • металл;
  • металлопластик;
  • полиэтилен;
  • полипропилен.

Естественно, что лучше выбирать пластиковые трубы – они не поддаются коррозии, а на внутренних стенках не образуются отложения. Кроме того, монтировать их гораздо легче, чем металлические.

В дом водопровод проводится через фундамент – это защищает его от промерзания. А к обсадной трубе она подключается либо через кессон, либо с использованием скважинного адаптера.

Также, вместе с трубой прокладывается и электрический кабель для подключения насоса. Он должен быть запакован в специальную гофру, чтобы не было контакта с землей.

Ввод водопровода в кессон

Дополнительное оборудование для водопровода

Стандартное автономное водоснабжение включает в себя следующее оборудование:

  1. Насосы и насосное водоподъемное оборудование различных типов.
  2. Трубопроводы с фитингами, смесителями и кранами.
  3. Оборудование для контроля и поддержания необходимого уровня давления воды в системе
  4. Оборудование для очистки воды.
  5. Электрическая часть системы водоснабжения:
    • защитная автоматика,
  6. проводка,
  7. распределительные щиты.

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

  1. Насосы разных моделей и типов.
  2. Накопительные резервуары с разным объемом и разной конфигурации.
  3. Гидроаккумуляторы с мембраной.
  4. Электрические бойлеры, ТЭНы, водонагреватели и т.д.

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

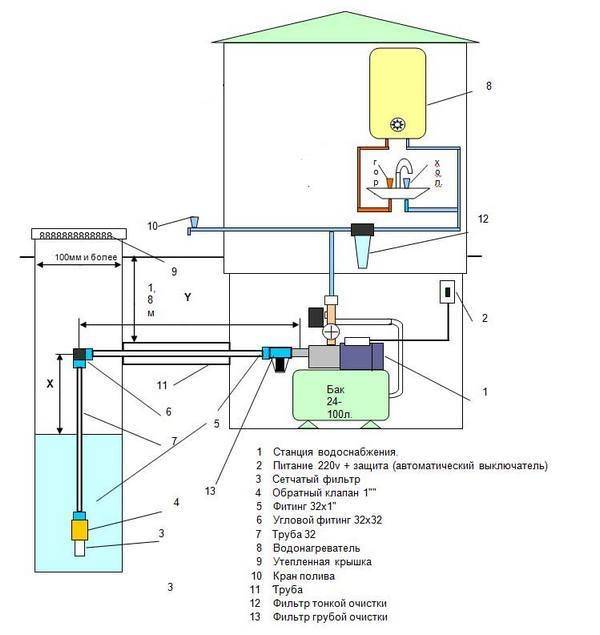

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

  1. Подключается шаровый кран на подачу воды.
  2. Подключается фильтр грубой очистки (с металлической сеткой).
  3. Насосная станция должна иметь демпферный бак и реле давления.

    Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.

  4. Подключается датчик «сухого хода» насоса.
  5. Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.

Подбор труб

Чаще всего для проведения воды в частном доме или на даче используются такие виды труб:

  • полипропиленовые.
  • полиэтиленовые.
  • поливинилхлоридные.

При их выборе важно учитывать характеристику пластика, не все из них могут выдержать высокую температуру. Пластиковый водопровод получается очень легким и прочным

При этом монтаж труб настолько прост, что с ним справится даже начинающий строитель. Скрепляются детали при помощи пайки

Пластиковый водопровод получается очень легким и прочным. При этом монтаж труб настолько прост, что с ним справится даже начинающий строитель. Скрепляются детали при помощи пайки.

К плюсам также можно отнести возможность сгибания частей системы, что способствует снижению аварийных участков. В тех местах, где требуется соединение пластиковых и металлических частей, используются фитинги.

Кроме пластика можно использовать в качестве труб материалы из меди и стали. Стальные сильно подвержены влиянию коррозии. У медных много достоинств, но материал очень дорогой.

Диаметр подбирается исходя из длины трубопровода. Для системы длиной больше 30 метров трубы подбираются диаметром 32 мм. Для средней длины — 25 мм, для системы короче 10 метров — 20 мм.

Использование скважины для организации водоснабжения

Если центральное водоснабжение отсутствует, выбор за скважиной. Но и эта схема водопровода имеет несколько вариантов.

Почва является естественным природным фильтром. Просачиваясь в глубины, загрязненная вода очищается, меняет свой состав, может освобождаться от некоторых химических соединений, которые вступают в реакцию с другими химическими элементами, находящимися в почве. Поэтому, чем с большей глубины будет отбираться вода, тем более высокого качества она будет.

В почве также располагаются пласты глины или суглинка. Они плохо пропускают воду. Влага, скапливаясь над таким пластом, образует водоносный слой. Из которого можно отбирать воду через скважину. Но вода, просочившаяся сквозь глину, имеет намного большую степень очистки. А встретившись со вторым пластом глины, образует второй водоносный слой.

Вода, которая отбирается из третьего водоносного слоя, является максимально очищенной и именно ее называют артезианской. В разной местности она может залегать на разной глубине. В среднем от 25 до 50 метров и более.

Вода, отбираемая из второго водоносного слоя, менее очищенная, называется песчаная, а скважина «на песке».

Вода, отбираемая из первого слоя тоже может быть песчаной, если выше лежит водонасыщенный пласт, называемый верховодка. Такую скважину называют абиссинской. А ее глубина от 8 до 16 метров. Иногда первый слой воды и верховодка объединены, если их не разделяет глиняная прослойка. Верховодка может в сухое время года терять воду. Все зависит от строения почвы в конкретной местности.

Совет: для загородного дома, предназначенного для круглогодичного проживания, лучше бурить артезианскую скважину, но можно обойтись и скважиной со второго водоносного слоя. Выбор опять же зависит от состава воды этого слоя. Для летнего домика-дачи, можно обойтись абиссинской скважиной, но лучше скважина на песке.

Какие нужно собрать и подготовить документы

Необходимая документация.

Вначале владелец дома обращается в геодезическую службу района, чтобы сделали топографический план участка, на котором отмечены все подземные коммуникации и наружные объекты. Специалисты затребуют документы, подтверждающие право владения землей, и выполнят работу за 2 недели.

Возможно, план имеется у заявителя, но следует обратить внимание на важные моменты. Документ должен отражать ситуацию, когда после его изготовления прошло не больше года, на участке не проводились никакие работы

Требуемый масштаб плана — 1:500.

Следующий шаг — получение технических условий на подключение к центральному водопроводу. В компанию, которая будет осуществлять подачу воды, предоставляют пакет документов:

  • ксерокопии паспорта или свидетельства, подтверждающего личность;
  • бумаги об имущественном праве на дом, участок;
  • ситуативный план — 7 копий;
  • разрешение на строительство — 2 экземпляра;
  • заключение СЭС о возможности подсоединения к центральному водопроводу.

Абонент пишет заявление о выдаче техусловий, где указывает свои данные и сведения о подключаемом объекте. Требуется заполнить опросный лист. В нем указывается количество постоянно проживающих жильцов, какое сантехническое оборудование будет установлено. На основании этих данных специалисты рассчитают нормативы водопотребления.

Зависимость устройства ввода трубопровода от типа фундамента

Плитный фундамент

Под ввод водопровода необходимо установить закладную трубу диаметром 110 мм. Обычно используется канализационная труба для наружных работ (рыжая) под 32-ю трубу ПНД. Соответственно, об этом стоит позаботиться заранее. Трубу надо вывести из под фундамента на глубине около 1,5 м — данная величина актуальна для Ленинградской и Московской области, в зависимости от региона. Чуть ниже мы расскажем, как определить глубину прокладки для вашего региона.

Ленточный фундамент

Ленточный фундамент условно можно разделить на 2 типа:

  • Незаглубленный (мелкозаглубленный) ленточный фундамент

    . В этом случае заранее закладывать гильзу не обязательно, так как под такой фундамент есть возможность подкопаться. Однако гильза под лентой все равно потребуется, поскольку фундамент при осадке может повредить трубу водопровода.

  • Заглубленный ленточный фундамент

    . Если такой тип фундамента расположен ниже глубины промерзания, то лучше установить закладную до заливки. Для этого можно использовать канализационную трубу диаметром 110 мм. Если трубу не заложить, то в дальнейшем потребуется алмазное бурение этого отверстия в фундаменте, для чего необходимо вызывать специалиста. Его работа вам обойдется в дополнительные 6000 рублей.

Совет! Всегда оставляйте доступ в подполье для ленточного фундамента и высоту миниму 40 см от грунта до чернового пола. В случае аварийной ситуации вы сможете забраться в подвал и работать там. Разводку канализации этом случае также можно сделать под полом на подвесе.

Фундамент на винтовых или железобетонных сваях

К этой же категории можно отнести столбчатый фундамент. Чаще всего используется под каркасные дома или дома из бруса. На этапе строительства рекомендуем заложить трубу 50 мм под водоснабжение.

Ввод в цокольный этаж

Один из самых сложных вариантов, при условии, что близко проходят грунтовые воды. Если труба подходит ниже глубины промерзания, то трубу можно не заглублять и не утеплять. При этом ввод нужно гидроизолировать. Для этого нужна изоляция для ввода коммуникаций. Она обладает специальным составом, который не теряет герметичность при подвижках фундамента и труб (а они обязательно будут). Раствор эластичный и обладает хорошей адгезией как к бетону, так и к пластику.

Гидроизоляция проходов фундамента — отдельная и широкая тема, о ней мы расскажем в следующих статьях. Стоит отдельно упомянуть, что, исходя из нашего опыта, лучше использовать герметик для кабельных вводов, FST-250 или ВБХ СС-11. Второй вариант — это сочетание бентонитового шнура с раствором, не имеющим усадки.

Таким образом, просто заделать вводы монтажной пеной не получится. К гидроизоляции нужно отнестись со всей ответственностью и следовать всем указаниям производителя. Иначе даже маленькая течь затопит подвал дома вместе со всем оборудованием, которое будет там установлено.

Перед заливкой плиты фундамента мы настоятельно рекомендуем вызвать нашего специалиста по инженерным сетям. С инженером вы сможете сделать нужные расчеты: расположение скважины, колодца, на какой глубине, и в какую сторону заложить закладные трубы, а также наиболее грамотно разместить на участке водопровод и канализационные системы (септик).

Разводка водопровода

Разводка труб по дому должна начинаться с водоразборной точки. Между трубой и потребителем (краном или смесителем) устанавливается шаровый кран, которым в случае аварии или ремонта можно будет перекрыть воду. Затем труба прокладывается к коллектору.

В этой простой работе следует соблюдать несколько правил:

  1. Нежелательно проводить трубы через стены, межкомнатные перегородки и другие строительные конструкции. Но если без этого не обойтись, труба в стене должна быть заключена в специальный металлический или пластиковый стакан.
  2. Для ремонтопригодности водопровода трубы рекомендуется крепить их на расстоянии 20-25 мм от стен.
  3. Устанавливая сливные краны, необходимо делать небольшой наклон в сторону смесителя или крана.
  4. Если нужно обойти наружный угол помещения, то трубу крепят на расстоянии 15 мм от стены, если обходят внутренний угол, то расстояние должно быть 30-40 мм.
  5. К стенам помещения водопроводные трубы следует крепить специальными клипсами. Клипсы обязательны в угловых соединениях, а на прямых участках клипсы должны находиться на расстоянии 1,5-2 метра друг от друга.
  6. Чтобы полипропиленовые трубы можно было соединить под углом надежно, рекомендуется использовать специальные ПНД фитинги и тройники такого же диаметра, что и труба.
  7. Главное правило – чем меньше в водопроводе углов, поворотов и наклонов, тем лучше сохраняется в нем давление.

Чтобы правильно подключить водопроводные трубы к коллектору, необходимо обязательно установить запорную арматуру. Она дает возможность отключить потребителя от водоснабжения при ремонте или аварии.

Популярные схемы реализации водоснабжения

Скважина или колодец глубиной свыше 8 метров

При подъеме воды с глубины свыше 8 метров, лучшим решением будет применение погружного насоса. При выборе учитывается максимальная высота водяного столба, мощность, наличие фильтров. Корпус не должен соприкасаться со стенками скважины.

Преимущества:

  • надежная подача с высоким напором;
  • исключение обмерзания насоса;
  • простой слив из системы в скважину;
  • отсутствие шума работающего насоса;
  • использование более качественной воды из второго или третьего водоносного горизонта.

К недостаткам можно отнести::

  • высокая стоимость сооружения скважины и самого насоса;
  • невозможность обслуживания насоса.

Колодец или скважина глубиной до 8 метров

Для подъема воды можно использовать насосную станцию, а из колодца вибрационный насос.

Преимущества этой схемы:

  • более низкая стоимость в сравнении с погружным насосом и артезианской скважиной;
  • возможность обслуживания насоса;
  • из колодца можно брать воду ведром, при отсутствии электроэнергии.

Недостатков у этой схемы намного больше:

  • ненадежная подача с глубины свыше 5 метров;
  • шумная работа насосной станции;
  • для работы в зимнее время насосная станция должна находиться в теплом помещении, следовательно, помещение должно находиться рядом с источником (не далее 10 метров);
  • подъем недостаточно чистой воды из первого водоносного горизонта;
  • слив затруднен, нужно продумать схему заранее;
  • небольшой объем гидроаккумулятора у станции.

Давление воды в водопроводе в квартире и частном доме: в чем измеряется норматив
Водоснабжение жилья обычное явление. Мы на столько к нему привыкаем, что вспоминаем о нем только, когда случается неисправность. Например, напор снижается, и бытовая техника перестает работать….

Емкость с самотечным водопроводом

Устаревшая система водоснабжения. Ее применение может быть оправдано использованием маломощного насоса с источником воды с малым дебетом (расходом). Насос на протяжении длительной бесперебойной работы, наполняет емкость, которая может расходоваться так же длительно. Единственное преимущество – резервный запас воды, если насос успел ее наполнить до отключения электроэнергии.

Недостатков очень много, поэтому отразим самые существенные:

  • нагрузка на чердачное перекрытие;
  • очень слабый напор, необходимо устанавливать бытовое оборудование с учетом этого фактора;
  • понадобится дополнительный насос, если напор не устроит;
  • при выходе автоматики из строя возможен перелив из бака, возникает необходимость отвода;
  • бак и отвод требуется утеплить, для эксплуатации в зимнее время.

Современной альтернативой напорному баку, будет бак-аккумулятор на 250-500 литров, даже с учетом отдачи воды 1/3 от его объема. Такой бак можно установить в любом утепленном месте. Только на входе в дом, после фильтра тонкой очистки, устанавливается обратный клапан, для предотвращения слива воды из бака на нужды полива. Насос в таком случае подбирается, не по расходу литров в минуту потребителями в часы пик. А по дебету источника воды, если он на много меньше требуемого. Но при этом насос, должен создавать достаточный напор, чтобы давление в баке-аккумуляторе при завершении набора, было не менее 1,0 бара, лучше больше. С учетом последующего расхода давление упадет до 0,5-0,3 бара, а это минимальное значение для водопровода на бытовые нужды.

Качественное автономное водоснабжение вполне возможно. Зависит это от грамотности специалистов, монтирующих водопровод в доме, и финансовых возможностей заказчика. Важную роль играет выбор источника воды. И хорошо, если собственник дома будет разбираться в этих вопросах, до того как приступит к обустройству системы водоснабжения.

Видео урок по открытой системе водоснабжения:
