Стропильная система односкатной крыши: используем калькулятор для расчета стропильной системы

Расчёт стропил при помощи онлайн-программ

Сделать расчёт стропил при помощи онлайн-калькулятора проще всего. Вы задаёте исходные данные, а программа просчитывает нужные параметры. Существующие программы различны по своим функциональным возможностям. Ряд из них имеет комплексный характер и вычисляют множество параметров стропильной системы, другие гораздо проще и предполагают просчёт одного-двух показателей. Среди комплексных сервисов следует выделить серию стройкалькуляторов Stroy-calc для расчёта параметров стропил крыш с одним, двумя скатами, мансардой и вальмами.

Калькулятор Stroy-calc используется для расчёта параметров стропил крыш с одним, двумя скатами, мансардой и вальмами

Программа также учитывает кровельный материал, т. е. вместе с расчётом стропильной системы можно получить данные о необходимом количестве финишного покрытия из:

  • керамической черепицы;
  • цементно-песчаной черепицы;
  • битумной черепицы;
  • металлочерепицы;
  • шифера (асбестоцементных плит);
  • стальной фальцевой кровли;
  • битумного шифера.

С целью получения требуемого результата вводится следующая информация:

  • характеристики крыши: кровельный материал, ширина основания, длина основания, высота подъёма, длина свеса;
  • характеристики стропил: шаг стропил, сорт древесины для стропил;
  • характеристики обрешётки: ширина, толщина доски, расстояние между рядами;
  • снеговая нагрузка на стропила: выбор региона снеговой нагрузки по карте.

В программе имеются рисунки типов крыш, на которых в графической форме показаны параметры ввода данных. В качестве результата выводится информация по:

  • крыше — угол наклона, площадь поверхности, примерный вес кровельного материала;
  • стропилам — длина, минимальное сечение, количество, объём бруса для стропил, их примерный вес, раскладка (чертёж);
  • обрешётке — количество рядов, расстояние между досками, количество досок, их объём, примерный вес.

Ещё один довольно удобный онлайн-калькулятор стропил крыши считает меньше параметров, но также весьма полезен в работе. Необходимо задать ширину стропила, высоту от конька до свеса крыши, проекцию свеса на горизонтальную плоскость, ширину крыши без свесов и размер запила под узел крепления с мауэрлатом. В качестве результата программа выдаёт длину стропила до свеса, размер свеса, полную длину стропила, угол среза, расстояние от грани стропила до начала запила.

Среди мини-программ для расчёта отдельных элементов стропил удобно пользоваться калькулятором расчёта длины стропил двускатной крыши.

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет. свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Общая методика расчета шага для разных видов покрытия

Расстояние между двумя ногами называют шагом стропил. Исходя из большого опыта возведения крыш принято считать, что в конструкции крыши стропила располагают на расстоянии более 1 м, при этом минимальное достаточное расстояние колеблется в пределах 60 см.

Рассчитываем сами, на каком расстоянии необходимо устанавливать стропила.

  1. Измеряем длину ската по карнизу строения L;
  2. Далее следует разделить полученную длину на единицу измерения (выбранный шаг стропил). То есть при шаге в 1 м длину необходимо будет разделить на 1 м, при шаге 0,6 м — разделить на 0,6 и т. д. Какой шаг выбрать предварительно, узнаем ниже;
  3. После этого к результату прибавляется единица, и полученное значение округляется в большую сторону. Таким способом выясняется точное количество стропил, предполагаемых к установке на один скат вашей крыши;
  4. Затем общая длина ската делится на полученное количество стропил, в итоге получается значение межосевого расстояния между ними, другими словами — шаг стропил.

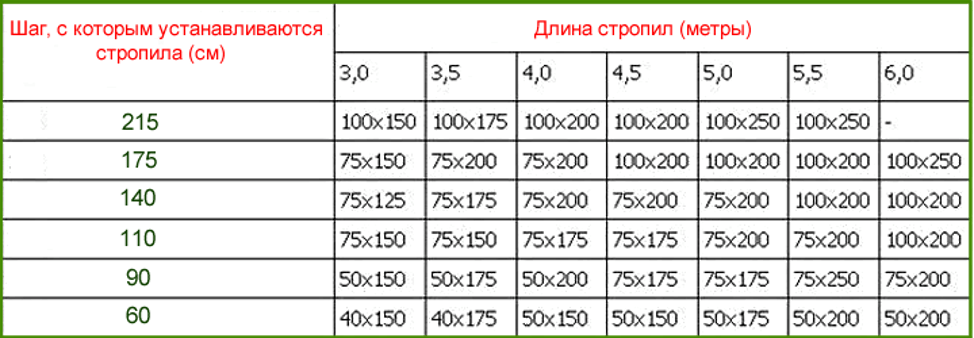

Таблица расчета длины стропил, шага между ними и сечения бруса.

К примеру, если длина кровельного ската составляет 12 м, а предварительно выбранный шаг длиной в 0.8 м, то вычисление будет иметь следующий вид:

12м/0.8м= 15+1= 16. В случае нецелого числа проводится округление до ближайшего большего целого числа. В данном случае 16 стропил потребуется на скат крыши.

12 м / 16 шт = 0,75 м — расстояние между осями устанавливаемых на скате крыши стропил.

Тем не менее, общая расчетная методика не учитывает особенности конкретного кровельного материала, поэтому мы рассмотрим, какой шаг установки стропил профессионалы рекомендуют подбирать при монтаже стропильной системы под наиболее популярные виды покрытия крыши.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

  1. Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.

    Правила монтажа мауэрлата

  2. Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.

    Узел опирания стропил на стену

  3. Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
  4. Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.

Варианты конструкций стропильной системы односкатной крыши

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется

Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

Дополнительная информация о результатах расчётов

Угол наклона крыши

Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.

Площадь поверхности крыши

Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
  2. Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
  3. В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.

Количество рядов обрешётки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Для чего нужны такие программы

Программа для проектирования крыши пригодится по многим причинам. Самые важные из них следующие:

  1. Возможность рассчитать точное количество необходимого материала для кровли.
  2. Благодаря просчетам можно понять, какая сумма средств нужна для осуществления миссии.
  3. Программы позволят владельцу дома увидеть, каковой будет завершенная форма конструкции.
  4. Также, с помощью подобных утилит можно определить, какая форма кровли лучше всего для конкретного здания.
  5. Создание проекта и планировки крыши поможет существенно ускорить процесс постройки или реконструкции здания. Ведь когда известно количество необходимого сырья, скорость работы значительно повышается.

    Пример расчета кровли здания в специальной программе

  6. Когда сконструирован проект, который поможет создать кровлю, сводится к минимуму возможность допущения погрешностей в процессе установления крыши.
  7. Также, создание чертежей поможет незамедлительно распечатать часть будущего строения. Это поможет сократить время, потому что отпадет необходимость рисовать проект вручную.

Все эти факторы значительны и должны быть взяты во внимание. Отсюда можно сделать вывод, что программы, предназначенные для черчения кровли, важны и их стоит использовать на этапе планирования строительства или реконструкции здания

Общие сведения по результатам расчетов

  • У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
  • К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д лина стропил — Длина каждого стропила от конька до основания ската
  • М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
  • К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

  • Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
  • Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
  • Определиться с шагом стропил.
  • Ввести данные по параметрам обрешетки.
  • Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

  1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
  2. Площадь ее поверхности.
  3. Вес и количество рулонов материала кровли.
  4. Параметры стропильной системы — длину стропил и их количество.
  5. Количество рядов обрешетки.
  6. Расстояние между ними.
  7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши

Такой строительный калькулятор также имеется в этой рубрике.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Выбор правильного угла наклона крыши

Этот параметр кровельной конструкции напрямую зависит от погодных условий региона, где проводится строительство дома. В северных районах надо учитывать обильные снегопады, которые наваливают на крышу толстые слои снежной массы, создавая огромные нагрузки на кровлю в целом. Поэтому в таких областях односкатную крышу сооружают под наклоном не меньше 30 градусов.

Этот показатель снижает нагрузки от снега до 50 кг/м2, что является приемлемым значением даже для плоских крыш. Если угол увеличить до 45, то снежная масса не будет задерживаться на скате. В средней полосе России рекомендуется использовать наклон односкатной крыши в пределах 25-30 градусов.

Влияние типа материала на угол наклона

Важным фактором в определении правильного положения крыши является выбор материала для настила. К примеру, применяя мягкую кровлю, наклонный угол будет существенно меньше, нежели при перекрытии шифером.

Ондулин и профнастил

В первом и во втором случае показатель наклона может колебаться в пределах от 9 до 25 0 .

Кроме того, профлист можно использовать, если крыша постройки находится под углом от 5 0 . При наклоне более 10 0 , нахлест при укладке материала нужно увеличить, а в стыки нанести уплотнительную ленту.

Обязательное условие использования этих видов материалов – это наличие постоянного воздухообмена в подкровельной части крыши.

Шифер

Для этого типа строительных изделий минимальный показатель наклона составляет 20 0 , максимальный – 30 0 .

От величины угла зависит и, каким будет нахлест между листами. Чем больше градус, тем сильнее каждый элемент накладывается друг на друга.

В случае с волнистым шифером, если угол наклона находится в пределах 10 0 , то обрешетка делается сплошной. При показателе выше 15 0 шаг составляет от 45 до 60 см.

Металлочерепица

При укладке под углом от 10 до 20 0 обязательно нужно обработать все стыки герметиком. Если же показатель находится в пределах 20–30 0 , такой надобности нет.

Другие виды

Гибкая черепица используется при наклоне крыши в 11–18 0 .

Для навеса из поликарбоната минимальным уклоном считается угол в 30 0 , а оптимальным показатель в 50 0 .

При использовании сэндвич-панелей для настила кровли необходимо придерживаться минимального уклона в 5 0 .Такой вариант подойдет, если поверхность сделана сплошным пролетом без стыков. В противном случае угол должен быть не меньше 7 0 .

Керамическая черепица применяется, если угол кровли составляет минимум 22 0 . Но поскольку материал имеет большой вес, для настила односкатных крыш используется довольно редко.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

  • Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
  • Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

  • Менее 10 градусов – выбирают рулонные материалы;
  • От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
  • От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
  • 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

Площадь поверхности крыши

Площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Примерный вес кровельного материала

Суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
  2. Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
  3. Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

  • Климатические условия.
  • Величина постройки, количество этажей.
  • Материал кровли.
  • Используемый утеплитель.
  • Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
