Пошаговая инструкция по возведению свайно-ленточного фундамента своими руками

Что такое ленточный фундамент на сваях?

По структуре свайно-ленточный фундамент – это сооружение из свай, вкопанных в землю на глубину ниже точки промерзания, и железобетонного ростверка на них. Он вбирает в себя преимущества двух видов фундаментных конструкций. Ростверковая лента служит для равномерного перераспределения нагрузок. А заглубленное свайное основание играет роль якорей, которые не дают железобетону сверху “уплыть” при пучениях почвы и сильном поднятии грунтовых вод.

Схема: 1-армированный каркас, 2-асбестоцементные сваи, 3-бетонная лента, 4-технические выводы, 5-гидроизоляция, 6-вентиляционные отверстия

Обычный свайно-винтовой фундамент несколько проигрывает рассматриваемому типу опор для домов в вопросе распределения вертикальных нагрузок. Уложенная на сваях ж/б лента более устойчива к точечным поднятиям или опусканиям одного из опорных столбов. С другой стороны, такая конструкция выигрывает у сугубо ленточного аналога по затратам на строительство, а также по устойчивости на пучинистых и обводненных грунтах.

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

• Величина снежного покрова в зимнее время.
• Уровень воды при подтоплениях или паводках.
• Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

Конструкция

Конструкция свайно-ленточного фундамента состоит из ряда свай, установленных по центральной оси ленты с определенным шагом. Арматурный каркас свай жестко связан с армпоясом ленты, объединяя эти элементы в единую механическую систему.

Земляные работы включают в себя создание скважин и рытье траншеи, произведенные одновременно или в несколько приемов. Строительство ленты ведется по общим правилам, за исключением наличия дополнительных элементов арматурного каркаса.

Все работы образуют два условных этапа:

• Создание свайной системы.
• Заливка и выдержка ленты.

Совмещать или выполнять оба пункта одновременно удается не всегда, хотя при заливке сразу всех элементов опорной конструкции удается достигать максимальной прочности и монолитности основания.

Монтаж свайного поля

Разметка

Разметку площади проводят с помощью веревки и колышков, сваи должны распределятся равномерно

Перечислим инструменты:

• арматура для разметки
• уровень магнитный и обычный, для точности можно использовать лазерный уровень
• рычаги
• болгарка
• сварка
• составляющие для бетонной смеси, емкость.

По углам тщательно расчищенного и по возможности выровненного участка установите арматуру, по очерченному периметру. Учтите ширину будущей обвязки, трубы (сваи) должны забиваться по центру. Колышки или арматуру соединяют веревкой, которую следует сильно натянуть, чтобы она нигде не провисала. По веревке на расстоянии, просчитанном заранее, устанавливаются все точки (при помощи арматуры больше 50 см.). Отсчет нужно вести от места пересечения веревки. Поле может быть самым разным.

Устанавливайте арматуру с учетом того, что места бурения будут располагаться рядом. Измерьте получившиеся диагонали, чтобы убедиться в том, что расстояния равны. Если при закручивании свай используется бур, то его диаметр должен быть чуть больше диаметра трубы. Начинайте установку свай с углов. Расстояние между сваями должно быть одинаковым, на сваю установите магнитный уровень (угол наклона не больше 1-2 градусов), чтобы она не ушла от вертикали. Чем свайное поле будет более плотным, тем надежнее будущий фундамент.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

• Вид сваи;
• Метод погружения свай;
• Конструкция ростверка;
• Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

• Лента, которая монтируется по всему периметру;
• Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

• При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
• Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

• Монолитные;
• Сборные;
• Монолитно-сборные.

Свайно ленточный фундамент может монтироваться на таких грунтах:

• Суглинистые;
• Лессовидные;
• Песчано-глинистые;
• Плаунные;
• Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

• Постройка малоэтажного помещения;
• Возведение коттеджных зданий;
• Объекты, которые предусматривают наличие подвального или цокольного этажа.

Как рассчитать глубину погружения

Глубина погружения свай определяется исходя их их типа:

• Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
• Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
• Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
• Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.

Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.

Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.

Как минимум, можно воспользоваться онлайн-калькулятором.

Рассмотрим подробно основные моменты устройства трех типов свайных фундаментов.

Этот тип фундамента имеет характерную бетонную фундаментную конструкцию. К нему крепится балка, залитая бетоном и армированная армированными элементами. Это уникальная система, состоящая из опор (свай) и сетки. Опорную функцию выполняют столбы круглой или прямоугольной формы. Столбы погружаются на специально рассчитанную глубину. Именно на них держится вся весовая составляющая постройки.

Ростверк представляет собой монолит, объединяющий все установленные сваи.Свайно-ростверковый фундамент можно возводить самостоятельно, ведь снимать грунт не нужно. Для того, чтобы вбить опоры в землю, используются специальные прижимные устройства. После окончательной установки свай их обрезают на одном уровне. Затем производится общее соединение ростверком, обеспечивающим равномерную нагрузку на каждую отдельную опору.

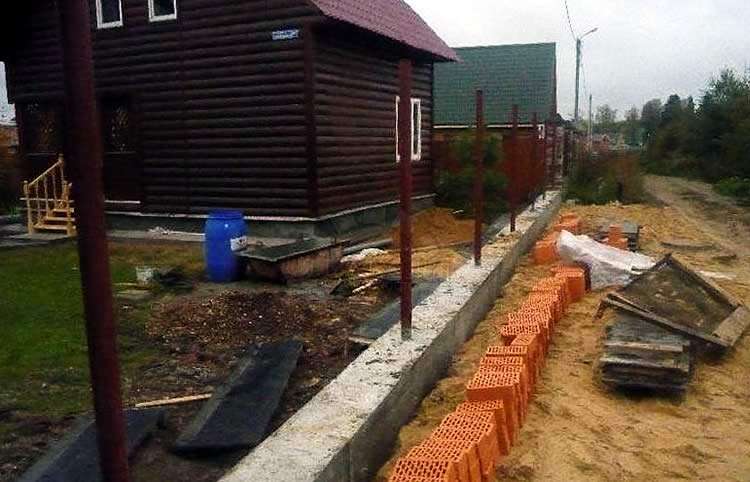

Обустройство ограждения

Когда подходят к завершению этапы строительства жилья и бани, хозяева думают о возведении забора. Ранее он был не нужен, чтобы не загромождать пути подвоза стройматериалов к объекту. Но к концу строительных работ необходимость в его создании возникает.

Устройство забора требует не только правильного выбора материала для его постройки, но и создание надежного фундамента. Выполнить его можно даже при отсутствии строительных навыков. Главное – точный расчет и понимание самой техники возведения.

Перед выбором, а затем возведением основания забора, наряду с факторами, описанными ранее, необходимо учесть парусность. Это позволит избежать возможность образования изгиба ограждения.

При установке ограждения вблизи трассы или железной дороги, необходимо произвести расчет на прочность от возможных грунтовых деформаций и вибрационных нагрузок.

Технология работ

При принятии решения о самостоятельном обустройстве ленточно-свайного фундамента, важно реально оценить с точки зрения технической подготовленности свои возможности. Несмотря на кажущуюся простоту сооружения основания, это процесс очень трудоемкий и затратный

Он требует не только обладания специальными навыками, умениями и знаниями, но и наличия специальных инструментов и техники. Важно помнить, что несоблюдение правильной технологии может привести к дополнительным расходам, а также к ухудшению состояния фундамента.

Рассмотрим основные этапы строительства:

• В первую очередь наносятся разметки и подготавливаются траншеи. Толщина канавы не должна выходить за пределы 0,5 м. Площадь будущего фундамента размечается согласно расчетным документам.
• Далее определяются места для свай, проводится бурение. На этом этапе вы должны иметь четкие данные о глубине почвы с учетом уровня промерзания грунта и песчаного основания.
• Третий шаг — гидроизоляционные работы. Гидроизоляция фундамента является одним из важнейших этапов строительства, так как от качества ее проведения зависит степень воздействия влаги на всю конструкцию. В основном для гидроизоляции свай применяются рулонные материалы, такие как рубероид. Он сворачивается в форме трубы и помещается в скважину для свай. Для этих целей можно использовать трубу асбоцемента. Иногда делают несколько слоев гидроизоляции, что ведет к снижению негативного влияния влаги на постройку. Винтовые сваи дополнительно покрываются краской или антикоррозийным раствором.
• Следующим этапом является создание «подушки» из песка. Она должна быть не менее 30 см в глубину. Только после ее создания можно переходить к процессу армирования.
• Армирование свай и ленточной основы проводится металлическими прутьями, диаметр которых должен быть не меньше 10−13 мм. Длина прутьев определяется с учетом дополнительного запаса и размера сваи до 0,5 м. Армирующие элементы соединяются друг с другом специальной проволокой.
• Следующий этап — это заполнение бетонным раствором форм для свай, после чего можно переходить к завершающему этапу.
• В конце всех монтажных работ делается опалубка ленточного фундамента и заливка ее бетоном.

Человек, который незнаком с подобными работами, не сможет выполнить заливку фундамента. Поэтому для экономии времени и материальных затрат, лучше сотрудничать с профессиональными организациями, которые специализируются на таких видах работ.

Существуют ли альтернативы?

Для сравнения проведём расчёт стоимости одинакового по сроку службы и надёжности ленточного фундамента. Для типового деревянного дома размером 6х8 затраты составят:

• Стоимость арматуры — 15 тыс. руб.
• Опалубка деревянная — 14 тыс. руб.
• Бетон — 118,4 тыс. руб.
• Земляные работы, вязка арматуры – 96 тыс. руб.
• Создание подушки «под ленту» — 12 тыс. руб (щебень, песок).
• Итоговая стоимость фундамента типового дома составит 255,4 тыс. рублей.

Проведя прямое сравнение стоимости ленточного и ленточно-свайного фундамента, мы получаем разницу 136 тыс. рублей. Согласитесь, это солидная сумма, которую вы сможете потратить на другие нужды.

Более чем десятилетний опыт строительства свайных фундаментов показал, что на сегодняшний день эта технология считается одной из самых надёжных и экономичных. Особенно этот вариант обустройства фундаментов применим на участках со сложным грунтом и неровным рельефом. Если речь идёт о строительстве фундамента для одноэтажного дома — это наилучшая альтернатива любому другому варианту.

Свайно-ленточный фундамент выполнить своими раками не трудно, но все работы нужно производить тщательно, без ошибок, чтобы впоследствии не понести значительных убытков. Основа дома – дело серьезное, значит и подход должен быть серьёзным и профессиональным.

Условия использования заливных свай

Фундамент на заливных сваях целесообразно использовать в тех случаях, когда грунты имеют низкую несущую способность, глубина промерзания составляет более 1,5 м, близко расположены грунтовые воды.

При строительстве на площадке, имеющей большой уклон, хорошим вариантом станет свайный фундамент.

Такой фундамент будет идеальным вариантом при строительстве деревянных и каркасных домов, бань, хозяйственных построек, беседок, имеющих небольшую общую массу.

Для домов, имеющих не более двух этажей, диаметр заливных свай может быть около 200 мм. Для более тяжелых строений необходимо устройство опор толщиной 250 и более мм.

Монтаж своими руками. Пошаговая инструкция

При создании свайно-винтового фундамента под дом последовательность работ имеет строгую очередность.

Свайный фундамент под дом, подготовка

Свайно-винтовой фундамент может быть создан на неровном рельефе, не требующем предварительного выравнивания. Его можно использовать при строительстве на склонах.Подготовительные работы сводятся к очистке участка от кустарников, растений и иных мешающих предметов.

Производим разметку, отмечая места установки свай колышками. На точках установки делаются углубления до 30 см, для облегчения входа лопастей в грунт.

Рекомендую плодородный слой удалять, так как он создает сильное сопротивление из-за наличия корней и прочих препятствий.

Подготовка земли под свайный фундамент

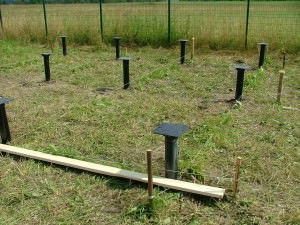

Погружение свай

При наличии мягкого грунта возможен ручной монтаж, в ином случае механическим способом. При ручном погружении максимальный диаметр стволов 8,7 см. Самые часто используемые сваи с диаметром 10,8 см. При машинном способе получается более качественный монтаж свай, сохраняя определенный угол, усилие завинчивания и глубину. Механический способ позволяет работать со сваями до 15,9 см. данного размера хватает для постройки дома достаточно большого размера.

Погружение свай осуществляется на заданную глубину. При достижении нужной величины сцепления с грунтом свая начинает вращаться с большим усилием, или вовсе прекращает вращаться. В таком случае останавливаем вращение, иначе сварка может не выдержать, лопасти отвалятся, и свая не будет выполнять свою задачу.

Внимание!!!

При работе с винтовыми сваями запрещается делать реверс (выкрутить ствол назад). Это приведет к ослаблению сцепления лопастей с грунтом и исключает возможность повторного погружения свае в этом же месте.

Свайный фундамент под дом, обвязка

Итак, установили все сваи, что же дальше? Теперь начинаем процесс подрезки. Подгоняем высоту торчащих свай к одному уровню, образуя ровную горизонтальную поверхность. Для этого используем лазерный уровень с функцией построения плоскостей на нужной высоте и обрезаем трубы.

После процесса подрезки сваи заполняют бетоном, тем самым повышая их прочность.

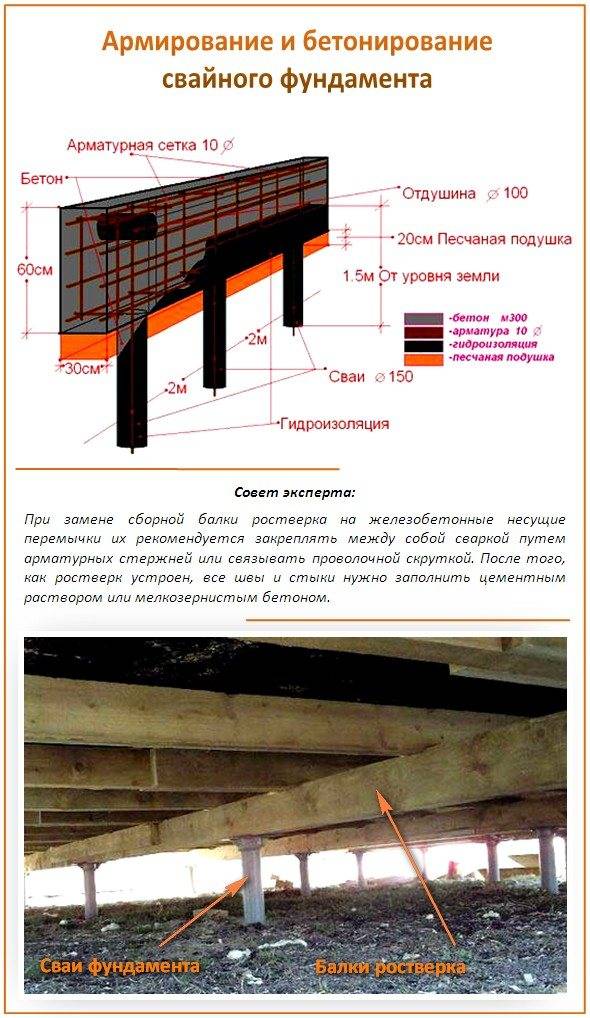

Дальше производим монтаж ростверка (обвязки) – пояса, который соединяет все сваи в одну систему. Обрезанные сваи накрываем оголовками с горизонтальными площадками, на которые устанавливаются деревянные или металлические балки.

Важно!

Бывают случаи, когда ростверк и обвязка не одно и тоже. Обвязку выполняем ниже уровня монтажа ростверка и соединяем между собой все сваи, получается система схожая на решетку. Используем металлические отрезки швеллера, приваренные к стенкам стволов.

Обвязка

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

1. От типа грунта.
2. Глубины промерзания почвы.
3. Уровня грунтовых вод.
4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Пошаговая инструкция по монтажу фундамента

Работы начинают с анализа грунта, проектирования здания (вес постройки используется при подборе сечения свай и ширины ленты). Еще до начала составляется схема фундамента и определяется число и длина опор, габариты ростверка, исходя из этих данных рассчитывается необходимое количество стройматериалов. Требуемое оборудование: бур и бетоносмеситель. Типовая пошаговая инструкция при бетонировании скважин включает следующие этапы:

1. Разметку: по аналогии с ленточным фундаментом выверяются и обозначаются кольями внешние и внутренние углы, натягивается шнур, после чего отмечаются места для бурения свай.

2. Копку котлована для заглубления ленты (до 30 см + высота подушки). В случае висячего ростверка в траншее удаляется часть верхнего покрова и корни растений.

3. Бурение отверстий под опоры на глубину не менее 50 см свыше линии промерзания грунта

Важно заранее подобрать ручной бур нужной длины

4. Засыпку на дно скважин слоя песка толщиной в 30 см. Проще всего это сделать с помощью труб.

5. Гидроизоляцию вертикальных стенок рубероидом, сшитым леской.

6. Установку опалубки по краям скважин (подойдет плотный картон или фанера, обвязанные проволокой).

7. Подготовку каркаса – от 4 прутов вертикальной арматуры сечением не менее 10-12 мм, связанные проволокой с продольными стержнями длиной на 30-40% меньше диаметра самого отверстия. Рекомендуемый шаг по вертикали – не более 1 м. Такую работу сложно провести самому, иногда металл втыкают в скважину произвольно. Вне зависимости от способа армирования вертикальные стержни выступают выше нулевой отметки для обвязки с каркасом ростверка.

8. Заливка скважин бетоном (марка выбирается в зависимости от типа грунта, но не ниже М250, избегают использования крупнофракционного наполнителя), с обязательной выгонкой излишков воздуха длинным прутом или шомполом.

9. Привязка продольных прутьев арматуры к выступающим из скважины с помощью проволоки – через 10 дней.

10. Монтаж опалубки для ростверка.

11. Приготовления и заливка бетона, по аналогии с ленточным фундаментом – послойно при высоте ростверка свыше 20 см, с трамбовкой и тщательным распределением раствора, выравниванием верхнего слоя мастерком и влажностным уходом в течение первой недели.

12. Снятие опалубки, при необходимости – гидроизоляция ростверка.

Ленты, заглубленные в землю, обходятся дороже, но с ними меньше организационных проблем

При обустройстве висячих ростверков важно достичь одинакового уровня по плоскости всех свай, винтовые или готовые трубы просто обрезаются, бетонные желательно выровнять еще в процессе заливки. Опалубка в данном случае имеет низ, альтернативой является засыпка на дно песка или подкладка кусков пенопласта, по окончании работ эти материалы убирают

Все снимаемые опалубочные конструкции смазываются маслом, это упрощает их снятие и улучшает поверхность бетонного монолита.

Частые ошибки при закладке основания

К нарушениям технологии при выполнении работ самостоятельно относят:

• Недостаточную длину свай: закладку выше уровня промерзания или не доходя до устойчивых пластов.
• Ошибки при выборе сечения опор, числе или интервале расположения.
• Отсутствие вентиляционного зазора между ростверком свайного фундамента и нулевой отметкой при строительстве на дисперсных грунтах (слабо связанных частиц, накапливающих, но не выводящих влагу).
• Недостаточную или не сплошную гидроизоляцию.
• Слабое армирование, отсутствие связки между каркасом ростверка и опор.
• Незаполненные внутренние полости винтовых свай или асбестоцементных труб.
• Неправильно проведенное бетонирование: использование бетона низких марок, нарушение пропорций, плохой уход при созревании, заливка раствора в опалубку при неподходящей погоде.

Сколько будет стоить свайно-ленточный фундамент под ключ

Тип сваи	Сечение ростверка (высота× ширина), мм	Размеры верхней ленты, м	Цена, рубли
Буронабивные, заливаемые бетоном ниже глубины замерзания (но не выше 2,5 м), диаметр – 30 см	300×300	6×6	160000
8×8	180000
10×10	215000
12×12	255000
То же при сечении опор 40 см	400×400	6×6	170000
8×8	210000
10×10	250000
12×12	290000

Стоимость указана для стандартного набора услуг: осмотра участка, составления плана, земляных и буровых работ, гидроизоляции скважин, засыпки дренажной подушки, армирования и бетонирования. Утепление фундамента в данный перечень не входит, его цена оговаривается отдельно. Расценки при монтаже винтовых свай зависят от условий грунта, веса постройки и длины опор, минимальная стоимость с ростверком для легкого дома 6×6 составляет 100000 рублей. Выполнение работ своими силами позволяет сэкономить до 35 % от общей величины бюджета.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

• Необходимо использовать цемент не ниже марки М 200;
• Делать раствор предпочтительнее средней плотности;
• Заливка выполняется с наименьшим временным интервалом для всех скважин;
• После ее окончания можно выполнять армирование;
• Лучше сначала залить несущие элементы и оставить высыхать на два дня;
• После этого можно выполнить заливку для ростверка, также одновременно.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

• Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
• Арматура должна быть залита полностью;
• Густота раствора должна быть средней консистенции;

Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Схема создания буронабивного основания

Строительство буронабивного фундамента также происходит в строгой последовательности, но является более трудоемким процессом.

Разметка участка

Здесь очищаем площадку от лишних предметов и растительности, при необходимости удаляем верхний слой почвы. Используя колышки, отмечаем точки создания буронабивных свай. Все расстояния тщательно отмечаем согласно проектным данным. При обнаружении любых несоответствий, сразу же исправляем ошибки.

Разметка участка для бурения

Бурение скважин

Следующим действием после разметки идет бурение скважин. Глубину бурения делаем согласно данным в проекте. Можно использовать как ручной бур, так и привлекать спецтехнику.

Армирование

В пробуренную скважину опускают опалубку, используя отрезок пластиковой трубы или трубу, свернутую из рубероида, подходящую по длине и диаметру. Она останется в скважине, выполняя функцию гидроизоляции.

Теперь собираем арматурный каркас. Можно использовать решетку из 4-х вертикальных стержней, соединенных поперечными отрезками гладкой арматуры.

Размеры каркаса должны позволять легко опустить его в скважину, однако не позволять ему там свободно болтаться. Оптимальным расстоянием стержней до стенок скважины считается 3-5 см.

Процесс армирования

Заливка бетона

Используем марки бетона от М200 и выше. Можем использовать как готовый материал, так и приготовить его на месте.

Бетоном заполняем всю скважину и делаем штыкование (длинным стержнем протыкаем бетон, удаляя пузыри воздуха).

Теперь ожидаем, пока бетон наберет конструкционную прочность, обычно это от 20 до 30 дней.

Виды бетона

Обвязка

Обвязка таких скважин представляет из себя ростверк – ж/б ленты. Методика изготовления бетонного ростверка похожа на технологию отливки ленты.

Разница будет только в отсутствии опоры на грунт, поэтому опалубку строим в форме желоба с прочным днищем.

По итогу получается прочный бетонный пояс, находящийся под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Пример обвязки

Инструкция по устройству свайно-ленточного фундамента

При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.

1. Очистка, планировка и разметка территории

На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.

2. Подготовка траншеи для ростверка

Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.

Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.

В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.

3. Подготовка скважин под сваи

Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.

На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.

Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.

Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.

4. Устройство опалубки

Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.

Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.

5. Теплоизоляция и гидроизоляция

Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.

Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.

6. Армирование фундамента

От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.

В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.

Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.

Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.

7. Заливка бетона

Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).

Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя. Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой

Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.

Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.

Как сделать свайно ленточный фундамент своими руками смотрите в видео

Нюансы выполнения работ

Для улучшения вяжущих качеств бетонного раствора выбирают портландцемент, марка которого М200 – 500. Существует несколько тонкостей, которые необходимо соблюдать во время подготовки бетона и заливки фундаментной основы:

• раствор должен получиться средней плотности, но не слишком жидким;
• заливка фундаментной основы выполняется одновременно. Первым делом бетонируют сваи, предварительно соединив концы арматуры с каркасным основанием ленты;
• залив несущие элементы, необходимо выждать пару дней, и можно приступать к бетонированию ленты. Объясняется это тем, что часть бетона, залитого в сваи из труб, может протечь в песок, так что торопиться не рекомендуется;
• как только бетон в сваях наберет прочность, приступают к заливке ленты одновременно в нескольких точках. Для этого потребуется задействовать несколько бетономешалок и бригаду работников;
• залитое ленточное основание оставляют в покое, через неделю проверяют горизонтальность. Если возникнет необходимость – поверхность монолитной ленты выравнивают.

Устройство скважин и ленты

Делайте скважину ниже глубины промерзания грунта

Выкапываем, планируем дно траншеи, контролируя горизонтальность с помощью нивелира. На утрамбованном дне траншеи намечаем и пробуриваем скважины под сваи. Глубина скважины должна превышать глубину промерзания грунта и заходить в плотный грунт на 0,5 – 0,6 м.

В пробуренные скважины вставляем опалубку, которая должна делаться из асбестоцементных труб, выступающих на 0,3 м над дном траншеи. На дно траншеи, прижимая к наружной стороне, по периметру укладываем дренажную трубу и выводим в канаву для отвода воды.

Трубу из скважины вытаскивают на 15 см, чтобы при заливке образовалась подушка

Дно скважин и траншеи засыпаем дренажным слоем из песка и гравия, планируем и утрамбовываем, проливая водой.

Из скважин вытаскиваем трубы на 0,15 м, чтобы при заливке бетона под трубами пропитался раствором гравий, и образовалась подушка для опоры и удержания свай.

Дно траншеи выстилаем слоем рубероида, чтобы при заливке бетон не смешался с дренажным слоем.

Над скважинами рубероид вырезаем, оставляя открытым отверстия для заполнения бетоном.
