Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

Карта осадков, определяющая вес снегового покрова

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

Загородный дом на винтовых сваях

Watch this video on YouTube

Как рассчитать количество свай с помощью Online калькулятора?

Использование калькулятора – это отличный вариант для всех тех, кто собирается возводить свайный фундамент. Подобные программы, не требующие установки на ваш персональный компьютер, получили большую популярность при расчете пластиковых окон и различных строительных материалов. И теперь компания «РУС-СВАЯ» предлагает вам использовать их и для покупки свай. При этом пользоваться калькулятором очень просто. Перед собой вы видите интерактивную форму с несколькими полями для ввода данных.

Всё что вам нужно, это указать следующие параметры:

• Сторона A;
• Сторона B;
• Количество углов;
• Тип строения;
• Тип грунта;
• Наличие печки;
• Планируемая высота пола строения над землей.

Расчет проводится по сложным математическим алгоритмам и результат вы получаете практически мгновенно. После нажатия кнопки подтверждения данных вы увидите не только количество, но также их диаметр и длину свай. Все эти параметры будут иметь большое значение при выборе свай под конкретный тип строения.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Строительство фундаментного основания на винтовых сваях является популярной инновацией. Ранее, винтовые сваи в основном использовались при строительстве объектов, расположенных на воде или в прибрежных районах. Такой выбор был обусловлен тем, что при возведении такого типа фундаментной опоры не требует проведения бетонных работ, которые очень трудно проводить наг грунтах с высоким содержанием влаги.

Видео описание

В этом видео мы рассмотрим, что нужно знать о бетонных сваях:

Сваи применяются 3 видов:

• Забивные.
• Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.
• Винтовые.

Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.

Разновидности свайных фундаментов Источник kursremonta.ru

Порядок строительства фундаментного основания на винтовых сваях

После производства расчета потребного количества и диаметра винтовых свай и составления проекта – его необходимо перенести на ваш участок местности.

1. Для этого с участка местности, предназначенного для строительства фундамента снимается слой плодородной земли, после чего в угловых реперных точках устанавливаются колышки или рамочные конструкции из дерева. Между ними натягиваются шнуры или плотные лески. Кроме шнуров, натянутых по внутреннему и наружному периметру будущего фундамента, но и по диагоналям разметки. Это делается для того, чтобы внутренние углы будущего фундамента были идеально прямыми.
2. Заготовленные заранее винтовые сваи вкручиваются в обозначенные места. Для свай небольшого диаметра достаточно будет привлечь лишь трех человек. Двое из них будут вращать винтовую сваю-опору за вороток (горизонтальный рычаг, вставленный в отверстие в верхней части винтовой сваи), а один находится непосредственно возле сваи и контролирует вертикальное положение вкручиваемой сваи.
3. После вкручивания всех свай — их верхние части обрезаются по единому горизонтальному уровню. Для выверки точного уровня лучше всего использовать лазерный строительный уровень.
4. Внутрь полой металлической трубы, из которой собственно и состоит винтовая свая заливается бетонный раствор высокой марки прочности.
5. На верхнюю часть обрезанной винтовой сваи-опоры приваривается оголовок – плоская металлическая площадка.
6. Место соединения металлического корпуса сваи и оголовка зачищается от окалины и тщательно грунтуется.
7. На горизонтальные площадки оголовок укладываются горизонтальные силовые балки. Для них могут использоваться стальные конструкции или пропитанный асептическим раствором деревянный брус.

При покупке свай винтового типа и монтаже качественного свайно-винтового фундамента, особое значение имеет правильный расчет. На основе расчета подбирается нужное количество, необходимое для реализации проекта, определяется правильное расстояние между сваями, несущая способность свайного фундамента и размер свайного поля. Провести подсчет количества свай для фундамента своими силами достаточно сложно – для этого нужно взвесить и проанализировать большое число параметров. Однако, чтобы приблизительно представить себе, сколько свай вам потребуется и какие расходы вы понесете в ходе реализации проекта, можно использовать наш калькулятор.

Выбор длины сваи

Важно с абсолютной точностью определить размер сваи, если длина окажется меньше, сооружение просядет в землю. Для этого, в первую очередь, необходимо исследовать грунт

Затем установить какой рельефа на вашем участке (характер перепадов высоты)

Для этого, в первую очередь, необходимо исследовать грунт. Затем установить какой рельефа на вашем участке (характер перепадов высоты).

Для определения типа грунта в самом низком месте участка выкопайте лунку на глубину примерно 50 см, если на этой глубине появляется глина и песок, то это означает, что длина сваи, которая будет использоваться, должна быть 2,5 м;

Расчет несущих характеристик сваи

Несущие характеристики сваи в конкретном типе грунта являются важными, поскольку в случае пренебрежения ими может возникнуть ситуация, когда характеристики сваи превысят возможности почвы и появятся усадки. Вследствие негативного влияния проседания почвы вес здания будет распределен неравномерно и могут возникнуть нежелательные деформации или частичное разрушение объекта.

Определить несущую способность грунта можно только после проведения изысканий. Затем, зная состав залегающих слоев и с использованием таблиц из нормативных документов можно вычислить несущую способность почвы. В таблице 1 приведены значения для типичных грунтовых составов.

Несущая способность грунта в зависимости от его состава

После этого определают несущие характеристики одной сваи. Для этих целей также необходимо пользоваться справочными данными для конкретного типа свай либо данными от производителей свайных элементов для буронабивных или винтовых свай. В качестве примера в Таблице 2 приведены данные по определению несущих способностей винтовой сваи 89х300 (Т).

Влияние плотности грунта на несущие способности сваи 89х300 (Т)

Расчет количества винтовых или буронабивных свай для фундамента производится обычным делением полной нагрузки объекта на несущую способность одной опоры.

Каким должен быть шаг размещения свай?

Полученное значение количества свай является недостаточным для расчета фундамента, так как их размещать можно только определенным образом, соблюдая определенный шаг, чтобы не нарушить плотность грунта и не ухудшить его несущие способности.

Рекомендуем посмотреть видео на тему размещения опор на необходимом расстоянии.

https://youtube.com/watch?v=l7UOILrixHA

Максимальный шаг для домов из разных материалов составляет:

1. Для деревянных на основе готовых каркасов, бревен либо бруса допустимый интервал между сваями составляет 3 м.
2. Для домов на основе пенобетонных блоков или шлакоблока шаг между сваями должен быть до 2-х метров.

Минимальный шаг свай фундамента ограничен несущими способностями грунта. При установке буронабивных свай или закручивании винтовых происходит уплотнение почвенных слоев. Поэтому слишком близкое расположение является не только нецелесообразным с технической, а и финансовой точки зрения.

Выбираем оптимальную длину

При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов

Плотность грунта

Таблица плотности грунта для расчета свайного фундамента

Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.

Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.

Перепад высот на участке

Пример расчета высоты свайного фундамента с перепадом высоты на участке

Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.

Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.

В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

• сила продавливания фундамента;
• сила продавливания, воздействующая на каждый угол отдельно;
• сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

• соединяться опоры с ростверком могут двумя способами: жестким и свободным;
• глубина вхождения головы сваи в ростверк – минимум 10 см;
• расстояние между землей и ростверком – не менее 20 см;
• толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
• ростверк должен иметь высоту более 30 см;
• ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Что такое свайный фундамент и из чего он состоит

Основой для этого типа фундамента служат полые стальные сваи, равномерно распределяемые по периметру будущих несущих стен дома. Внешняя поверхность покрывается защитным антикоррозионным слоем на основе цинка или полимерного материала, а внутренняя поверхность защищается бетоном, заливаемой в установленную сваю. Верхняя часть свай для фундамента соединяется посредством сварки с оголовком, который в свою очередь будет поддерживать ростверк – конструкцию, объединяющую отдельные сваи в единую основу. Чаще всего для изготовления ростверка используется бетон, стальные швеллеры и двутавры, реже – деревянный брус.

В отличие от ленточного или монолитного фундамента, также нагруженного по всему периметру здания, для монтажа не потребуется значительный объем земляных работ. Фундамент на сваях рекомендуется использовать в следующих случаях:

• Грунты, находящиеся под стройплощадкой, характеризуются неустойчивостью, высокой влажностью, усадкой под воздействием сезонных факторов;
• Застройка проводится на территории со сложным рельефом, на котором крайне сложно или невозможно установить обычные фундаменты;
• Климатические условия в местности, а также уровень грунтовых вод, согласно действующим правилам СНиП, вынуждают сооружать массивный бетонный фундамент, требующий значительных денежных вложений;
• При сооружении каркасного здания, как правило, используется именно свайный фундамент.

Расчет количества материалов столбчатого фундамента с ростверком

Программа-калькулятор вычислит: — расстояние между фундаментными столбами и их количество, — объем бетона для одного столба, отдельно для верхней и нижней части, — количество бетона для ростверка, — длину и вес необходимого количества арматуры, — стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком. Для расчета ориентировочной стоимости строительных материалов укажите их цены в вашем регионе.

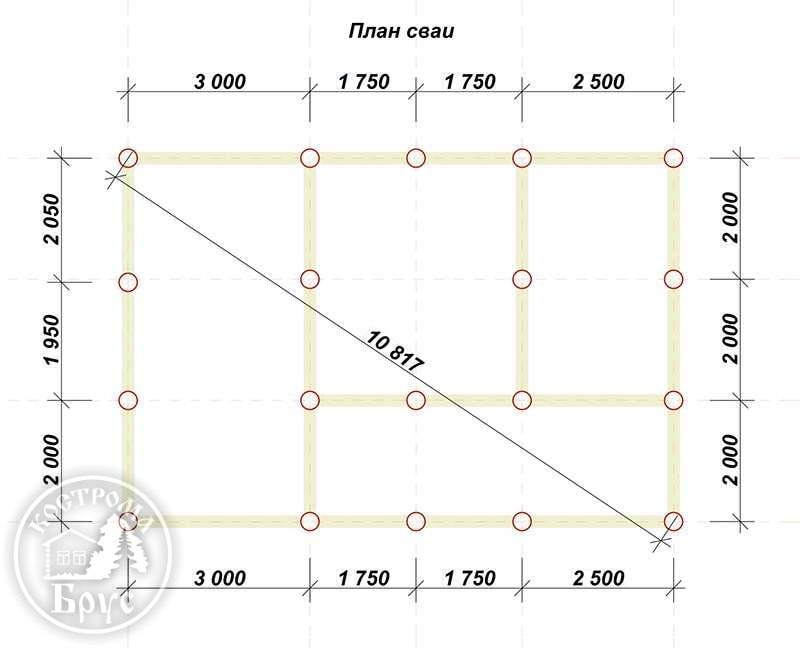

Чертежи помогут в проектировании свайных фундаментов.

Выберите тип фундаментного столба

Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Столбчатый фундамент

Укажите размеры в миллиметрах

B — ширина или диаметр. H — высота основной части.

A — высота основания столба. Если свая без основания, то не указывайте этот размер. D — ширина или диаметр основания.

D1 — длина для прямоугольного основания. B1 — ширина для прямоугольного столба. При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента

X — ширина фундамента. Y — длина фундамента.

X1 — количество столбов по ширине, включая столбы по углам. Y1 — количество столбов по длине, включая столбы по углам.

S — Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

Габариты ростверка

E — ширина ростверка. F — высота ростверка. Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

Арматура

ARM1 — количество прутьев арматуры в одном столбе. ARM2 — количество рядов арматуры в ленте ростверка. ARMD — диаметр арматуры. Указывается всегда в миллиметрах.

Если армирования не требуется, то установите значения в 0.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.

Укажите пропорции для изготовления бетона, по весу. Эти данные различны в каждом конкретном случае. Они зависят от марки цемента, размеров щебня и технологии строительства. Уточняйте их у поставщиков строительных материалов.

Дополнительный расчет диагонали для угла 90°

Основные достоинства использования калькулятора

Калькулятор позволяет вам получить нужный результат с минимальными затратами времени и сил.

Вот основные достоинства, объясняющие его большую популярность:

Расчеты проводятся с высокой степенью точности. Все вычисления производит машина, так что вы оказываетесь застрахованы от ошибки. Ранее для того, чтобы провести расчет заказчикам приходилось вооружаться ручкой и бумагой. Это отнимало неоправданно много времени и приводило к ошибкам. С появлением удобного онлайн-инструмента всё изменилось.
Высокая скорость расчета. Если сроки поджимают, а приобрести сваи нужно быстро, использование калькулятора станет оптимальным решением

Обратите внимание на то, что программа обрабатывает все введенные данные за считанные секунды.
Большая универсальность использования. Наш калькулятор может работать с большим количеством самых разных параметров

В частности, на выбор пользователя предоставляется несколько вариантов строений и типов грунта – вы обязательно найдете то, что вам нужно. В результате, с использованием такого калькулятора, вы без труда проведете все нужные расчеты.
Отсутствие необходимости долгой установки. Если ранее расчетные программы требовали от вас длительного скачивания и установки на компьютер, с появлением онлайн-калькулятора вы можете проводить расчеты в режиме реального времени. Программа проста и понятна и работает непосредственно с самого сайта.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

• На висячих сваях;
• На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.
2. Забивные железобетонные.
3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².
2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.

Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

• при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
• коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
• для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.

Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
2. Используется опора модели 219 с диаметром подошвы 600 мм.
3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.

Винтовые сваи

Винтовые сваи

Что такое винтовая свая

Винтовые сваи

Назначение такого вида опор заключается в том, чтобы, минуя слабые слои почвы, передать нагрузку от здания через ВС на плотное грунтовое основание. Прохождение опоры через грунт достигается её вращением. Винт сваи входит в почву, как штопор в пробку.

ВС представляет собой цельносварную металлоконструкцию, состоящую из трёх частей: ствола (металлическая труба), конического наконечника и лопасти.

Ствол

Опорной частью сваи является ствол, который представляет собой металлическую трубу. Длина трубы определяется путём специальных вычислений на основе геологических изысканий. Изыскательские работы дают представление, на какой глубине залегают плотные слои грунта. От этого зависит длина ствола. Размер длины ВС должен быть такой, чтобы конец сваи смог войти в несущий слой почвы на глубину 50 – 70 см.

Конический наконечник

Концевой наконечник в виде конуса делают литым или цельносварным. Острый конец сваи облегчает вхождение опоры в грунт.

Стволы опор со срезанным концом

Некоторые производители изготавливают стойки диаметром 58 мм без острого наконечника. Конец ВС обрезают под углом 45о. Эллипсное отверстие заваривают стальным листом.

Лопасти

На конце винтовой опоры приваривают одну или две лопасти. Чем больше диаметр ствола опоры, тем больше размер лопастей. Лопасти врезаются в грунт, и при вращении ствола вокруг своей оси, опора продвигается по вертикали вниз до проектной отметки.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

Свайный фундамент – расчет количества свай

Все расчетные работы по определению количества винтовых свай в фундаменте можно условно разделить на два этапа – вычисление общих нагрузок на фундамент и расчет несущей способности одной сваи в конкретном типе грунта.

Расчет совокупных нагрузок, которые будет испытывать свайный фундамент

Нагрузки, оказываемые на свайное основание дома, определяются исходя из трех основных факторов:

Фактической массы здания
;

При определении проектной массы постройки учитывается вес стен, кровли, половых и междуэтажных перекрытий. Расчетные данные удельного веса распространенных стройматериалов вы можете увидеть в нижеприведенных таблицах..

Стены из кирпича при полуторной кладке (толщина 15 см)	От 30 до 50 кг/м2
Деревянные стены из бруса и сруба	От 70 до 100 кг/м2
Стены из железобетонных плит толщиной в 15 см.	От 300 до 350 кг/м2
Стены из каркасных панелей толщиной 15 см, заполненные утеплителем	От 30 до 50 кг/м2

Таблица 1.1
: Расчетный вес квадратного метра стен

Чердачное перекрытие на деревянных балках (с плотностью утеплителя до 200 кг/м3)	От 70 до 100 кг/м2
Чердачное перекрытие по деревянным балкам (плотность утеплителя до 500 кг/м3)	От 150 до 200 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 200 кг/м3)	От 100 до 150 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 500 кг/м3)	От 200 до 300 кг/м2
Междуэтажное перекрытие из ЖБ плит	500 кг/м2

Таблица 1.2
Расчетный вес квадратного метра перекрытий

Кровля изготовленная из шифера	От 20 до 30 кг/м2;
Кровля изготовленная из жести	От 40 до 50 кг/м2;
Кровля изготовленная из гончарной черепицы	От 65 до 80 кг/м2;
Вес рубероидной гидроизоляции	От 3 до 5 кг/м2

Таблица 1.3
: Расчетный вес квадратного метра кровли

Расчетные снеговые нагрузки
;

Исходные данные для определения снеговых нагрузок, которые необходимо добавлять к нагрузке от веса дома, можно взять в нормативном документе СНиП № 2.01.07-85 “Нагрузки в воздействия на строительные сооружения” (пункт 5.2).

Полезные нагрузки
;

К полезным нагрузкам на фундамент относится вес мебели, предметов интерьера и людей, проживающих в конкретном здании. Согласно положениям пункта 3.11 СНиП №2.01.07.85, для расчетов фундамента жилых домов необходимо брать усредненную полезную нагрузку в 150 кг на м2.

После вычисления всех вышеуказанных нагрузок данные нужно просуммировать и умножить на коэффициент запаса 1.2

Расчет несущих характеристик сваи на основании грунтовых условий стройплощадки

Несущие способности отдельно взятой сваи невозможно правильно определить в отрыве от несущих характеристик грунта, в который она погружена.

Для определения несущих свойств почвы необходимо проводить геодезические исследования строительного участка. Если возможность их выполнения отсутствует, нужно определить тип грунта и сопоставить его с несущими характеристиками разных типов почвы, которые представлены в таблице 1.4.

Таблица 1.4

На основании результатов геодезии строительного участка производится определение несущей характеристики винтовых свай. Все расчеты выполняются согласно требованиям СНиП №2.02.03-85 “Свайные фундаменты”.

Для примера приводим таблицу несущих характеристик широко используемой в индивидуальном строительстве винтовой сваи 89*300 мм (диаметр ствола – 89 мм, лопастей – 300 мм)

Таблица 1.5

Зная совокупные нагрузки, оказываемые зданием на фундамент, и несущие характеристики одной винтовой сваи можно определить требуемое количество свай в основании дома.

В качестве примера приводим расчет количества свай под двухэтажный дом из бруса площадью 10*8 метров, масса которого составляет 43,92 тонн:

• Определяем полезную нагрузку на один этаж здания: 10*8*0.15 = 12 тонн, общая полезная нагрузка с учетом двух этажей составит 24 тонны;
• Определяем снеговую нагрузку (здание строится в северной широте России, где номинальная расчетная масса снежного покрова составляет 190 кг/м2): 10*8*0,19= 15.2 тонны;
• Рассчитываем общую нагрузку на фундамент учитывая коэффициент запаса: (43,92+24+15,2)*1,2 = 99,75 тонн;
• Делим общую нагрузку на несущую способность одной винтовой сваи 89*300 мм. в мягкопластичной лессовой почве (при глубине погружения в 2,5 метра): 99,75/3,6 = 28

Итого расчет показал
, что для строительства фундамента необходимо использовать 28 винтовых свай.

Рис

Прежде чем вникать в расчеты по фундаменту посмотрите эти статьи:
