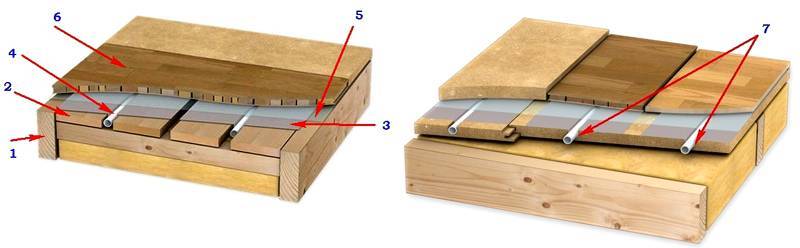

Теплый пол под линолеум на деревянный пол: технология монтажа водяного и инфракрасного теплого пола

Технология выполнения работ

Укладка линолеума по деревянному основанию состоит из 3-х этапов:

1. Подготовка основания.
2. Подготовка материала.
3. Укладывание покрытия.

Разберем особенности каждой стадии в отдельности.

Как подготовить основание

Прежде чем начать стелить материал, требуется подготовить основание – то есть сам пол. Процедура заключается в следующем:

• Доски проверяют на наличие повреждений – гнили, трещин, ослабления крепления, сломов, воздействия насекомыми.
• Неисправные фрагменты демонтируют и заменяют новыми, ослабленные закрепляют.
• Далее поверхность дорабатывают окончательно – удаляют старую краску, метизы заглубляют.

Выравнивание и зачистка пола – обязательная часть

После этого нужно выбрать правильный способ выравнивания. Применяется 4-ре технологии:

1. Механически. Деревянную поверхность прострагивают рубанком или циклевочным устройством – в зависимости от объема работ и возможностей мастера.
2. Укладкой фанеры или другого листового материала. Вариант приемлем, когда перепады высот слишком высоки и предыдущий способ бессилен. Листы прикручивают либо приклеивают встык на клей ПВА смешанный с гипсом.
3. Заливкой специальной шпаклевкой. Всю поверхность пола заливают клеевой смесью на базе опилок и ПВА. Далее ее выравнивают и оставляют на просушку до 2-х суток.
4. С помощью самовыравнивающихся составов. На основание из древесины не допускается применять смеси из цемента, а только из специальных полимеров и волокон. Перед заливкой щели выравнивают и грунтуют.

Один из способов подготовки деревянного пола под линолеум в видео:

Подготовка линолеума

Перед укладкой линолеум подготавливается по следующей инструкции:

• Рулон разматывается и оставляется на некоторое время для расправления. При необходимости на особо выпирающие места прикладываются тяжелые предметы.
• Далее выполняется раскрой материала по предварительно выполненным замерам.
• Если покрытие синтетическое, по краям оставляется припуск на усадку. В последующем излишки закроются плинтусом.

В завершении укладывается подложка из заранее выбранного материала.

Укладка подложки под линолеум

Укладываем линолеум на деревянное основание

Когда подкладочное покрытие постелено, можно приступать непосредственно к монтажу линолеума. Применяется несколько методов:

1. Бесклеевой. Подходит для небольших площадей. При укладке разглаживается от центра к периферии. Крепится на гвозди по краям. Недостатки проявляются в скором износе и образовании волн.
2. Клеевой. Полотно фиксируется 2-мя способами – на клей или 2-сторонний скотч. Первый более надежный, но требует много времени, второй – быстрый.

Для соединения стыков также доступно несколько техник:

• На 2-х-сторонний скотч или клей. Средство наносится по всей длине мест стыковки. Далее соединяемые полотна накладываются друг на друга с перехлестом на 7-10 см.
• Холодной сваркой. Для начала поверхности склеиваются 2-сторонним скотчем, затем посередине нахлеста разрезаются и проклеиваются малярной полоской. Далее она распарывается по шву, и внутрь наливается средство. Через 1 час соединение готово.
• Горячей сваркой. Когда покрытие наклеено, стыки разрезаются на всю глубину и зачищаются. Далее с помощью специального пистолета шов заполняется полимерным клеящим стержнем.

Подробнее процесс укладки линолеума на деревянный пол в видео:

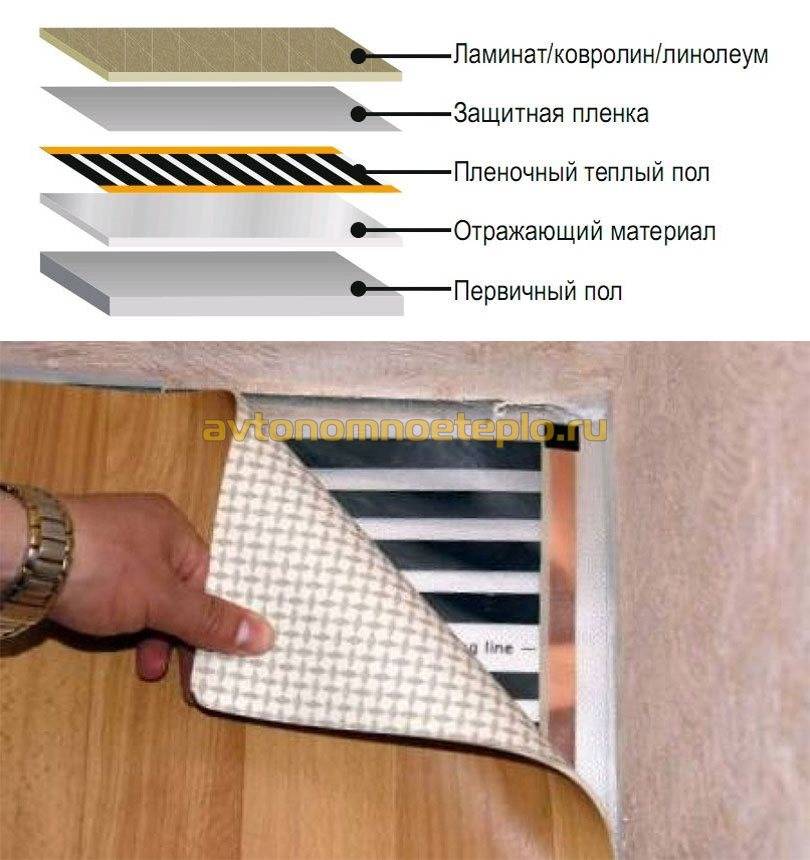

Правила эксплуатации пола с обогревом

С целью улучшения условий пользования пленочным теплым полом, который имеет покрытие из линолеума, следует придерживаться определенных правил:

1. Не нужно нагревать материал до температуры свыше +26°С. При продолжительном нагреве до высоких температур линолеум может начать выделять неприятный запах, расслаиваться, поменять первоначальную расцветку, размягчиться и стать менее прочным.
2. При укладке этого покрытия нельзя пользоваться мастиками, поскольку они станут источником вредных выделений. В случае неравномерного нагрева использование мастик приводит к вспучиванию линолеума, а устранять такой дефект достаточно сложно, а иногда и невозможно. Материал просто расстилают по поверхности пола. Для недопущения подвижек его можно зафиксировать в незаметных местах степлером.
3. Нельзя допускать наложения полос термопленки. Если планировка помещения сложная, то лучше сделать небольшой участок напольной поверхности без обогрева.
4. При укладке линолеума нужно, чтобы температура в помещении не превышала 18 градусов тепла, иначе могут появиться складки, с которыми справиться трудно. Также нельзя этот материал стелить на горячую поверхность.
5. Конструкцией теплого пола не рекомендуется пользоваться в качестве основной отопительной системы. Прогреть помещение до комфортной температуры можно только при нагреве свыше 28 градусов, а при использовании линолеума этого делать нельзя.
6. Настройку рабочего режима теплого пола в деревянном доме под линолеум допускается делать лишь только после детального изучения инструкции производителя. В течение первых дней эксплуатации желательно часто проверять надежность системы.

Обустройство пола с обогревом под линолеум лучше доверить профессионалам, имеющим большой опыт подобной работы.

Виды утепляющих подложек под линолеум

В настоящее время используют несколько видов подложки. В качестве теплоизоляции под линолеум применяют следующие материалы:

• Изолон – это мягкий пористый слой, покрытый фольгой с одной стороны, верх которой соприкасается с линолеумом. Благодаря толстой прослойке с отражающей пленкой он прекрасно держит тепло на бетонном и деревянном основании.
• Пенополистирол по составу и внешнему виду похож на пенопласт, но имеет ряд преимуществ. Он более прочный, менее гигроскопичный, лучше пропускает пар и воздух.
• Пробка изготавливается из натурального сырья, отличается экологичностью и мягкостью.
• Пеноплекс выглядит как тонкие пластины желтого пенопласта. Изготавливается путем прессования гранул полистирола под высоким давлением. Благодаря такой технологии, плиты пеноплекса обладают высокой прочностью и применяются в строительстве. Он имеет высокие термоизоляционные и шумопоглащающие качества.
• Джутовое волокно обладает пожаростойкостью и не подвержено гниению.
• Стекловата наделена высокими теплоизоляционными свойствами. Этим материалом можно утеплять не только полы, но стены.

Подходящие виды линолеума

Согласно распространенному мнению людей, линолеум – это виниловый материал маленькой толщины, в котором имеется большее количество химических элементов. Но это не правда.

Всего на сегодняшний день строительный рынок предлагает покупателям пять разновидностей данного напольного покрытия:

• Натуральный. Данный вид является экологически чистым материалом. Также он имеет огромный эксплуатационный срок, высокий уровень устойчивости от огня.
• Напольное покрытие ПВХ. Чаще всего люди приобретают именно этот материал из-за его дешевой стоимости. Данный вид не особо подходит для теплых полов. Во время нагрева поверхности, в помещении появится неприятный запах.
• Алкидный. Данный линолеум имеет основу из ткани. Обладает отличными теплоизоляционными характеристиками. Однако есть существенный минус – спустя определенный промежуток времени, из-за нагревания или механических воздействий изделие подвергается деформации.
• Нитроцеллюлозный. Он состоит из одного слоя, имеет влагоустойчивые характеристики. Но также имеется минус – низкий уровень огнеупорности.
• Резиновый. Он состоит из двух слоев. В состав данного материала входят битум, резина, синтетика. Резиновый линолеум достаточно редко используют в жилых домах.

Согласно краткому описанию всех разновидностей данного напольного покрытия, не все подойдут для теплого пола. Самым лучшим вариантом является первый вид – натуральный. Допускается использование винилового линолеума (ПВХ). Остальные виды не подходят для обогревательной системы.

Давайте более подробно разберем первых два вида.

Натуральный линолеум

Если вы можете себе позволить приобрести его, то остановите свой выбор на нем. В состав данного изделия входят только естественные элементы природы, а именно масло льна, смола сосны, пробка измельченная, порошок известки, натуральные красители. Из этого следует вывод, что эта разновидность во время нагрева не сможет выделять вещества, которые могут принести вред здоровью человека.

Это главное преимущество перед другими видами, но не последнее. Также отличительной особенностью является то, что материал не поддается деформации во время нагрева или механических воздействий. «Мармолеум» обладает высоким уровнем огнеупорности. Он может находиться под прямым попаданием солнечных лучей, при этом натуральный линолеум не потеряет свой первоначальный внешний облик.

Линолеум ПВХ

По-другому называется виниловым линолеумом. Натуральный вид не везде продается в отличие от винилового покрытия. Выбирайте ПВХ, если вам не удалось отыскать натуральный.

Данный вид подразделяется на отдельные типы:

• бытовой;
• коммерческий,
• полукоммерческий.

Для жилого помещения рекомендуется использовать последние два типа. Потому что они имеют более высокий уровень устойчивости и большой эксплуатационный срок. Не используйте изделие, которое имеет теплоизолирующую основу, потому что оно будет служить препятствием для проникновения тепла в помещение. Нагревательные элементы в данном случае будут бесполезными.

Материал должен иметь основу из ткани. Не забывайте, что виниловое изделие сделано и синтетики, поэтому после первоначального нагрева может возникнуть неприятный запах. Но спустя приблизительно месяц он исчезнет.

Может быть интересно

Лучшие пленочные ИК полы

Обогрев жилища с помощью инфракрасной пленки имеет ряд преимуществ перед другими видами отопления. Представленный рейтинг качественных моделей пленочных полов поможет определиться с правильной покупкой.

Caleo GOLD

Параметры	Описание
Потребляемая мощность	170 Вт
Удельная мощность	170 Вт/м²
Площадь обогрева	1 м²
Ширина пленки (см)	50
Длина пленки (см)	200
Защита от перегрева	есть

Популярная термопленка бренда Caleo в сочетании с антиискровой серебряной сеткой обеспечивает быстрый нагрев элементов при меньшем потреблении электроэнергии. Применяется для стандартных жилых комнат с любым типом напольного покрытия.

Caleo GOLD
Достоинства:

• с функцией частичной саморегуляции;
• огнеупорный и экономичный;
• монтаж без стяжки и плиточного клея;
• антиаллергенное воздействие;
• пошаговая инструкция в комплекте.

Недостатки:

не выявлены.

Цена – 2300 рублей.

ИК пленка Q-Term

Параметры	Характеристики
Потребляемая мощность	240 Вт
Удельная мощность	220 Вт/м²
Размер рулона	0.5 м
Толщина	0.33 мм
Номинальное напряжение	220В
Заземление	нет

Бюджетные модели не уступают по своему качеству и сроку эксплуатации. Мощная инфракрасная пленка подходит под любую финишную поверхность, как в игровой комнате, так и в офисном кабинете. Установить систему обогрева можно своими руками.

ИК пленка Q-Term
Достоинства:

• высокая мощность;
• низкая цена – всего 250 рублей;
• легкий монтаж в домашних условиях.

Недостатки:

не указана площадь обогрева.

EASTEC Energy Save

Параметры	Описание
Потребляемая мощность	22000 Вт
Удельная мощность	220 Вт/м²
Площадь обогрева	до 100 м²
Ширина пленки (см)	100
Длина пленки (см)	10000
Защита от перегрева	есть
Применение	линолеум, паркетная доска, ламинат, ковролин

Термическая пленка имеет однородную структуру, высокую изоляцию и механическую прочность греющих элементов. Монтаж не требует специальных навыков и дополнительного оборудования. Как установить, описано в руководстве пользователя. Подходит для сырых и холодных помещений.

EASTEC Energy Save
Достоинства:

• технология саморегуляции;
• простая установка;
• предотвращает грибок;
• подходит как основной способ отопления;
• возможность заказать онлайн.

Недостатки:

рекомендуется использовать теплоотражающую подложку.

Стоимость – от 700 рублей.

RexVa XicA XM305

Параметры	Характеристики
Макс. размер обогрева	1 м²
Потребляемая мощность	220 Вт
Удельная мощность	220 Вт/м²
Размер пленки	200 х 50 см
Толщина	0.338 мм
Рабочий ток	1 А
Огнеупорность	есть

Недорогие модели пленочных полов от известного производителя совместимы с разными видами поверхностей. Конструкция обладает повышенной пожароустойчивостью и влагостойкостью. Какие бывают характеристики термопленок, и что входит в комплектацию, можно узнать у продавца.

RexVa XicA XM305
Достоинства:

• обогрев всего помещения за 5-40 минут;
• оптимальное соотношение качества и цены – 250 рублей;
• экономия энергии;
• устойчив и долговечен;
• сохраняет тепло и здоровье.

Недостатки:

не выявлены.

Electrolux ETS-220-2

Параметры	Описание
Площадь обогрева	2 м²
Потребляемая мощность	481 Вт
Средняя мощность	220 Вт/м²
Размер мата (дХш)	400 х 50 СМ
Номинальное напряжение	220В
Экранированный	нет
Применение	под линолеум, ламинат, паркет, ковролин

Вся поверхность тонкой пленки равномерно прогревает площадь за короткое время и сохраняет тепло и уют. Монтаж материала осуществляется просто, без значительных работ, возникающих при строительстве. Можно использовать локальные зоны подогрева – только под столом, диваном и тому подобное.

Electrolux ETS-220-2
Достоинства:

• качественный и безопасный материал;
• быстрая и простая раскладка;
• полный набор необходимых элементов.

Недостатки:

не выявлены.

Стоимость теплого пола – от 2500 до 5000 рублей.

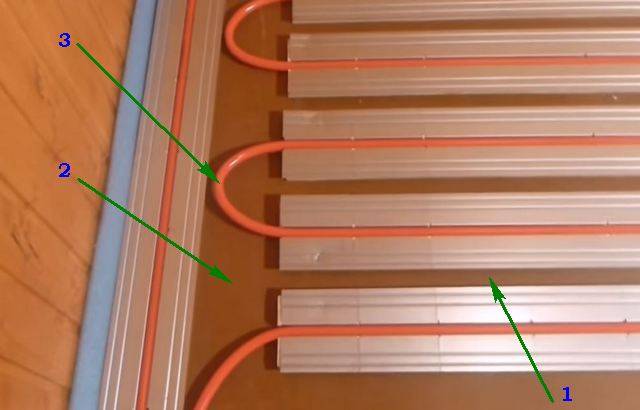

Для систем отопления чаще всего используют воду или антифризную жидкость. Общеизвестный факт: чем технологии в сфере обогрева эффективнее, тем они дороже. Разработка современных напольных конструкций разрушила этот миф, а представленный обзор лучших инфракрасных теплых полов на 2023 год подтвердил информацию.

Цены и Производители

При выборе плёночного пола, лучше отдавать предпочтение производителям хорошо себя зарекомендовавшим, таким как:

1. Caleo — производитель Южная Корея. Инфракрасные системы этой компании занимают лидирующее место, они подходят для укладки под ламинат. Изделия надёжны, долговечны, имеют минимальную толщину. Гарантийный срок — 10 лет. У них только один минус — они хрупкие. Средняя цена начинается от 2500 рублей за метр.
2. Heat Plus — Корея, производит полы премиум-класса. Плёнки имеют высокую температуру плавления, они безопасны и эффективны. Средняя цена за метр 1000 рублей.
3. Daewoo — южнокорейская компания, предлагает полы высокого качества по самым доступным ценам, от 500 рублей за погонный метр. Модели выпускаются как простые, так и саморегулирующиеся.

Приобретая напольное покрытие — ламинат, ознакомьтесь с рейтингом производителей, которые выпускают изделия для тёплых половых систем. На первом месте компании:

1. Quick-Step — Бельгия. Выпускаемый ассортимент покрытий широкий, с эксклюзивным дизайном. Цены начинаются от 800 руб.
2. Tarkett — Сербия. Надёжные покрытия с множеством расцветок. Средняя цена 800 руб. за м2.
3. Kronostar — Германия. Плёнка имеет высокие эксплуатационные свойства, внешне выглядят привлекательно — и это всё за невысокую стоимость.

Укладка под ламинат инфракрасного пола — отличное решение. Такая конструкция способна создать комфорт в доме. При этом, обойдётся не дорого, монтаж несложный, который можно сделать самостоятельно.

Монтаж инфракрасного пленочного теплого пола Caleo Platinum

Watch this video on YouTube

Линолеум на теплый водяной пол чем мы дышим

Помимо натуральной группы существует еще 4 типа напольных покрытий:

• поливинилхлоридные (ПВХ);
• алкидные (глифталевые);
• нитроцеллюлюзные;
• резиновые.

Линолеум из ПВХ имеет множество разных вариаций – многослойный или однослойный, на тканевой, нетканой основе или вовсе без нее. Одним словом, на любой кошелек найдется достойное предложение. Существенный недостаток покрытия из ПВХ – усадка материала при повышении температуры. Кроме того, такой пол будет первое время после укладки насыщать воздух довольно неприятным запахом. Запах вы будете чувствовать и при включенной системе «теплый пол». Нельзя сказать, что ПВХ-покрытие категорически запрещено использовать в комбинации с таким полом. Можно, но в таком случае предельная температура системы не должна подниматься больше 25°С. Более высокая температура грозит изменением цвета покрытия, выделением неприятных паров фенола и даже короблением материала. Проблему с усадкой можно решить, если использовать вспененный ПВХ-линолеум с основой из стеклохолста – он лишен этого недостатка.

Алкидный или глифталевый линолеум традиционно изготавливается на тканевой основе. В целом материал обладает лучшими по сравнению с ПВХ-покрытием звуко- и теплоизоляционными качествами. По составу близок к натуральному. Главный компонент – глифталевую смолу – получают из глицерина, фталевого ангидрида и растительных масел, подверженных окислительным процессам. Этот материал перемешивают с натуральными наполнителями – древесной мукой, мукой из коры пробкового дерева, пигментами и наносят на джутовую ткань. Затем после просушки материал упаковывают в рулоны. При укладке следует учитывать, что такой линолеум может уменьшаться по длине, но увеличиваться в ширину. В некоторой степени это даже удобно, поскольку небольшие зазоры между отдельными полосами исчезнут сами собой. Покрытие совместимо как с водным, так и с электрическим и инфракрасным теплыми полами.

Нитроцеллюлозный линолеум – относительно тонкое напольное покрытие. Эластичный и влагостойкий, он все же слишком чутко реагирует на изменения температур, поэтому не рекомендуется для теплых полов. К тому же, материал обладает повышенной возгораемостью.

Не совместим с теплым полом и релин – резиновый линолеум. Впрочем, его чаще всего применяют в производственных помещениях ввиду невысоких эстетических качеств. Он имеет отличные амортизационные качества, упругость и эластичность, но из недостатков следует упомянуть присутствие в составе вредных летучих веществ, которые при повышении температуры испаряются.

Подключение

Пленку нужно раскроить, исходя из размеров и конфигурации помещения. Под мебелью нагревательные системы не укладывают. Пленка поставляется в рулонах, ширина которых стандартная и составляет 50 см. Производители предусматривают возможность разрезать ее в нужных местах, чтобы сделать куски нагревательной пленки необходимого размера. Одни делают пунктир, по которому можно осуществлять разрез на расстоянии 50 см, другие – 10 см.

Вырезав куски соответствующей длины, нужно подключить к ним питающие провода. С двух сторон пленки есть контакты. Это серебристые полоски, к которым подключают металлические клеммы. Зажимы должны проткнуть контакты, чтобы создать правильное соединение.

Когда клеммы будут подключены, к ним подводится провод. Обычно все необходимые компоненты продаются в комплекте. Многие производители поставляют дополнительные детали отдельно.

Материалы и инструменты

Для сборки «теплого пола» под линолеум потребуются:

комплект инфракрасного «теплого пола», в который входят:

1. пленка с элементами, испускающими ИК-лучи (продается разной ширины: 50, 60, 80 и 100 см);
2. электропровода;
3. специальные зажимы для фиксации пленки на утеплителе;
4. контакты в виде клипс;
5. скотч на основе битума.

• датчик температуры с проводами;
• регулятор температуры;
• фольгированный утеплитель (можно купить подложку с фольгой или лавсаном на одной стороне толщиной 3 мм);
• изолента для изоляции скруток проводки;
• металлизированный скотч;
• нож;
• рулетка;
• пассатижи для обжима контактов;
• пассатижи для снятия изоляции с проводки;
• строительный карандаш.

Кроме этого, для проведения подготовительных работ потребуются:

• перфоратор или штроборез;
• электродрель с коронкой.

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент.  Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз.  В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

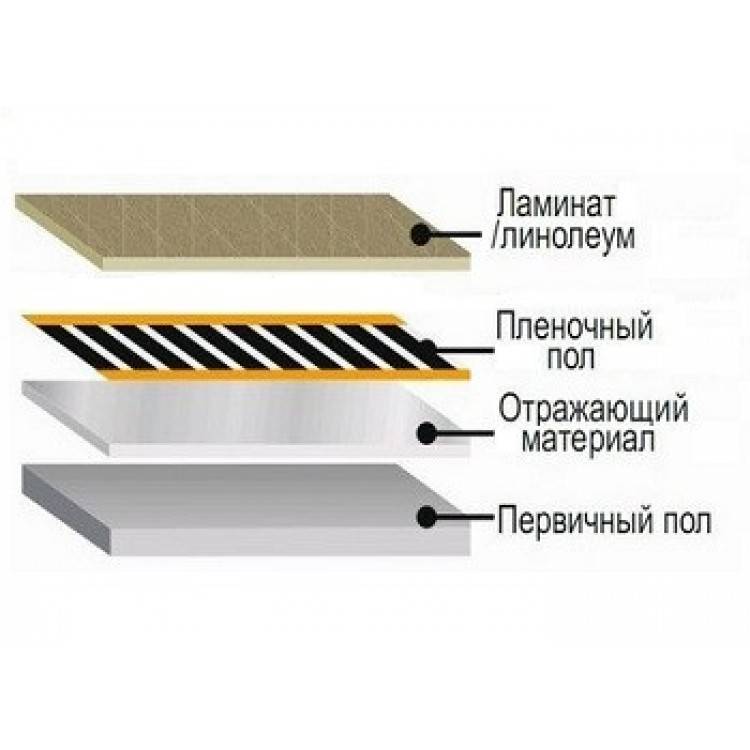

Правила формирования пленочного пола

Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии,  то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

• размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
• прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа  осуществляется формирование общего полотна путем склеивания скотчем.

Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток

Качественная проклейка  полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи  мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.

Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции – пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.
