Монтаж мауэрлата
Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:
Нанесение разметки вальмовой кровли
- Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
- На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
- После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
- Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
- Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
- Насадить брус на шпильки и крепко затянуть анкерными болтами.
Конструкция вальмовой кровли
Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.
Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

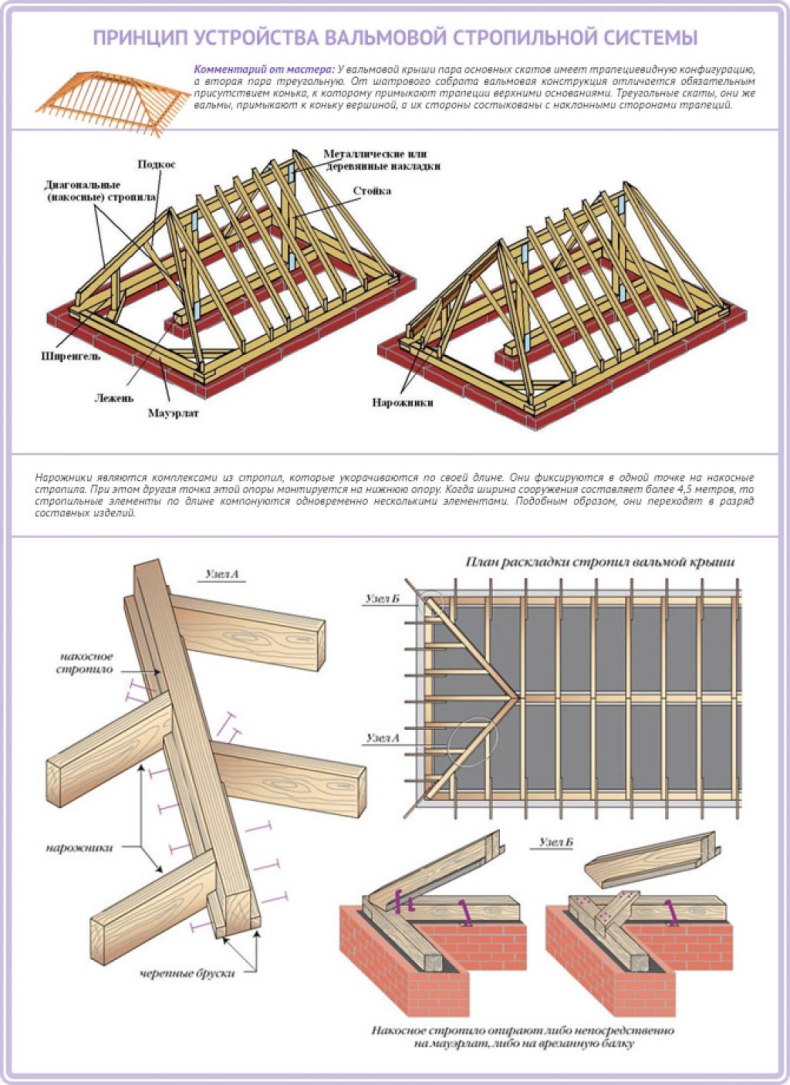

Стропильная система четырехскатной вальмовой крыши
Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные
При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.
Вальмовая крыша фото
Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.
Правила и порядок монтажа
Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса
При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны)
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами
Это позволит свести к минимуму неприятные ошибки при строительстве крыши
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.
Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.
Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.
Кровельный «пирог» крыши
После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.
При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.
Особенности конструкции
Вальмовая крыша — сложная пространственная конструкция, которая напоминает двускатную, но усеченную по фронтонам. Два из четырех скатов трапециевидные, соединяются в коньке. Два других имеют треугольную форму и расположены по торцам здания. Эти элементы получили название вальмы от немецкого walm — скошенная крыша.
Существуют разновидности вальмовых конструкций:
полувальмовые, где вальмы перекрывают скат не полностью, а дополнены вертикальным фронтоном либо в верхней части (голландские), либо в нижней (датские);
Голандская вальмовая крыша
шатровые — все скаты треугольные и стыкуются в одной точке.
В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины Стропильная система вальмовой кровли состоит из большого числа элементов, разных по сечению, длине и положению в пространстве. Приступать к строительству рекомендуется только после тщательного расчета всех составляющих.
Вентиляция холодного чердака в частном доме
На холодном чердаке из металлочерепицы стропила лучше оставить открытыми, не укрывая их пароизоляцией. Обрешетку следует крепить с интервалом, а не встык – это снизит затраты и обеспечит свободный доступ воздуха к деревянным конструкциям. Если кровля дома выполнена из шифера, то особых затрат от вас не потребуется. Поскольку, конденсат на шифере и Ондуллине зимой не образуется.
На металлической кровле часто образуется конденсат, поэтому обработка дерева антисептиком необходима для защиты от влаги.
Кроме того, свежий воздух под кровлю будет проникать между волнами шифера и снизу под подшивом. Вентиляция холодного чердака своими руками будет заключаться в устройстве вентиляционных отверстий на фронтонах. Пространство под метоллочерепицей и профнастила также проветривается, но из-за конденсата на металле лучше укладывать рулонную гидроизоляцию под кровлю.
Если у частного дома двускатная кровля, то можно расположить вентиляционные отверстия во фронтонах. Самый простой выход – это неплотное прилегание обшивки фронтона. Если фронтоны выложены из кирпича, то следует сделать вент. отверстия в кладке на противоположных сторонах фронтонов. Из такого расчета, что площадь отверстий должна составлять не менее 0,2% от площади мансарды.
Стропильная система четырехскатной вальмовой крыши своими руками
Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.
Состав стропильных ферм
Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:
- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:
Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку
Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
Финишное покрытие пирог из мягкой черепицы
• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки
• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.
• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).
• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).
Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.
Что представляет собой вальмовая крыша
Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.
Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.
Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях
Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.
Основной каркас конструкции собирается из следующих элементов:
- Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
- Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
- Для коньковых элементов подбирают материал того же сечения, что и для стропил.
В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.
Центральные стропила сходятся на коньковом элементе с трёх сторон
Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:
- Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
- Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
- С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
- Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
- Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
- Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
- Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
- Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.
Плюсы и минусы вальмовых крыш
Несмотря на сложность возведения такие конструкции очень распространены как в Европе, так и России. Их отличают преимущества перед другими видами крыш:
- высокая прочность и жесткость;
- устойчивость к ветровым нагрузкам за счет обтекаемой формы;
- вес от кровли передается равномерно на все стены;
- не нужно строить фронтоны, их функцию выполняют вальмы;
- совместимость с различными кровельными материалами;
- возможность использовать в разных архитектурных стилях.
К недостаткам относятся:
- технически сложное строительство;
- большой расход кровельных материалов;
- приземистость, которую придают скошенные скаты;
- малый объем чердачного пространства по сравнению с двускатной кровлей таких же размеров.
Вальмовые конструкции могут комбинироваться с двускатными, шатровыми или коническими. Разнообразные эркеры, башенки, выступающие мансардные окна и другие архитектурных элементы выглядят это интересно, одновременно устраняют приземистость строения.
Вальмовые конструкции крыш
Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.
Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.
Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.
Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.
Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.
Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.
Составляющие конструкции каркаса
Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.
Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.
Схема разметки крыши вальмового типа.
Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.
Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.
Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.
Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.
Материалы и крепеж
Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.
Пиломатериалы
Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.
Крепеж
Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.
Выбор крепежа зависит от материала стен:
В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.
Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.
Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.
Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.
