Ветрогенератор своими руками: как сделать ветрогенератор для дома по проекту

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Мачта

Мачта, на которой крепится ветрогенератор – это один из самых важных его узлов.

Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

• Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
• Оптимальная конструкция мачты – это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант – это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
• Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Рассчитываем мощность будущего ветрогенератора

Вначале следует выяснить, какую мощность должен иметь ветрогенератор своими руками, каковы функции и нагрузки, с которыми ему предстоит столкнуться. Как правило, альтернативные источники электричества применяются в качестве вспомогательных, то есть, предназначенных для помощи основному электроснабжению. Следовательно, если мощность системы составляет даже от 500 ватт, это уже вполне хорошо.

Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:

• скорость ветра;
• число лопастей.

Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).

Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.

1м	3	8	15	27	42	63	90	122	143
2м	13	31	63	107	168	250	357	490	650
3м	30	71	137	236	376	564	804	1102	1467
4м	53	128	245	423	672	1000	1423	1960	2600
5м	83	166	383	662	1050	1570	2233	3063	4076
6м	120	283	551	953	1513	2258	3215	4410	5866
7м	162	384	750	1300	2060	3070	4310	6000	8000
8м	212	502	980	1693	2689	4014	5715	7840	10435
9м	268	653	1240	2140	3403	5080	7230	9923	13207

К примеру, если в вашем регионе скорость ветра преимущественно составляет от 5 до 8 метров в секунду, а требуемая мощность ветрогенератора равна 1,5-2 киловаттам, то диаметр конструкции должен соответствовать примерно 6 метрам и больше.

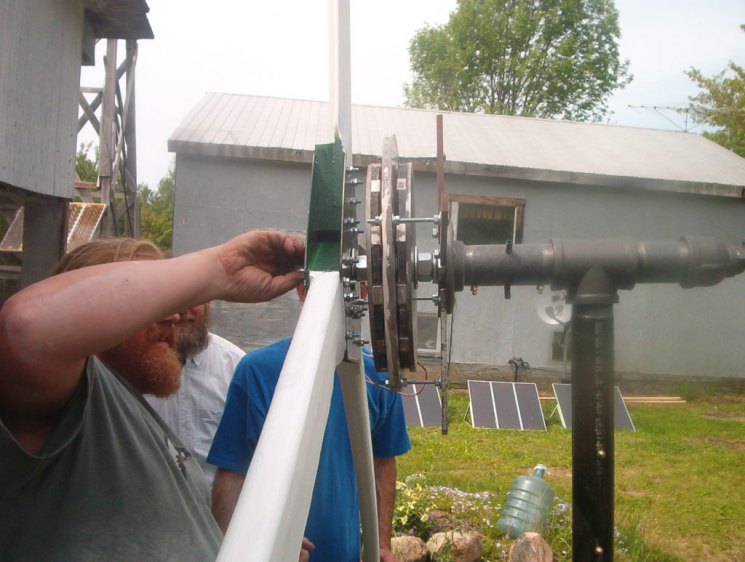

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Распределение и закрепление магнитов

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Ветрогенератор своими руками: из автомобильного генератора и на неодимовых магнитах – как сделать лопасти самому для частного дома
Но есть и недостатки – небольшой КПД (по сравнению с другими системами) и большой объём используемых лопастей.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Ветрогенераторы отличаются тем, что для их работы не требуется топливо, при функционировании нет отходов, не выделяются выхлопные газы. Если же вам что-то непонятно, пишите мне!

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

• простота монтажа;
• небольшая себестоимость;
• экономичность;
• податливость к ремонту;
• не привередлив к условиям функционирования;
• надежность и бесшумность работы.

Минусов ветрогенератора несколько:

• небольшая производительность ветрогенератора;
• полная зависимость ветряка от ветра;
• лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

• Автомобильный генератор на 12 В.
• Гелиевый или кислотный аккумулятор на 12 В.
• Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
• Большую емкость из нержавейки или алюминия: ведро или кастрюля.
• Простой вольтметр.
• Болты, шайбы и гайки.
• Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
• Провода с разным сечением (2,5 мм2 и 4 мм2).
• Хомуты, фиксирующие ветрогенератор.
• Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу; рулеткой; строительным карандашом или маркером; отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку. Снизу ведра и в шкиве пометьте место, где будут отверстия

В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка. При помощи болтов, закрепите ведро на шкиве. Установите свой ветрогенератор на мачту, закрепив его хомутами. Осталось подсоединить провода и собрать цепь. На мачте зафиксируйте провода, чтобы они не болтались

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка. При помощи болтов, закрепите ведро на шкиве. Установите свой ветрогенератор на мачту, закрепив его хомутами. Осталось подсоединить провода и собрать цепь. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Ветрогенераторы и их виды

Все устройства этого типа имеют отличия не только по числу лопастей, но и по материалу изготовления. Обычно, для их производства используют металл, стеклопластик или парус, который считается более доступным, но недостаточно практичным материалом.

Если сравнить изделия по шаговому признаку винта, то наиболее надежным будет та конструкция, которая будет содержать фиксированный шаг. Есть несколько моделей с изменяемым шагом, которые могут изменить скорость движения, но из-за своей громоздкости они требуют увеличения расходов на монтаж и дальнейшее обслуживание.

Если сравнивать устройства, согласно направления оси движения, относительно поверхности земли, то здесь существует больше вариантов.

Конструкции с вертикальными осями могут быть нескольких видов:

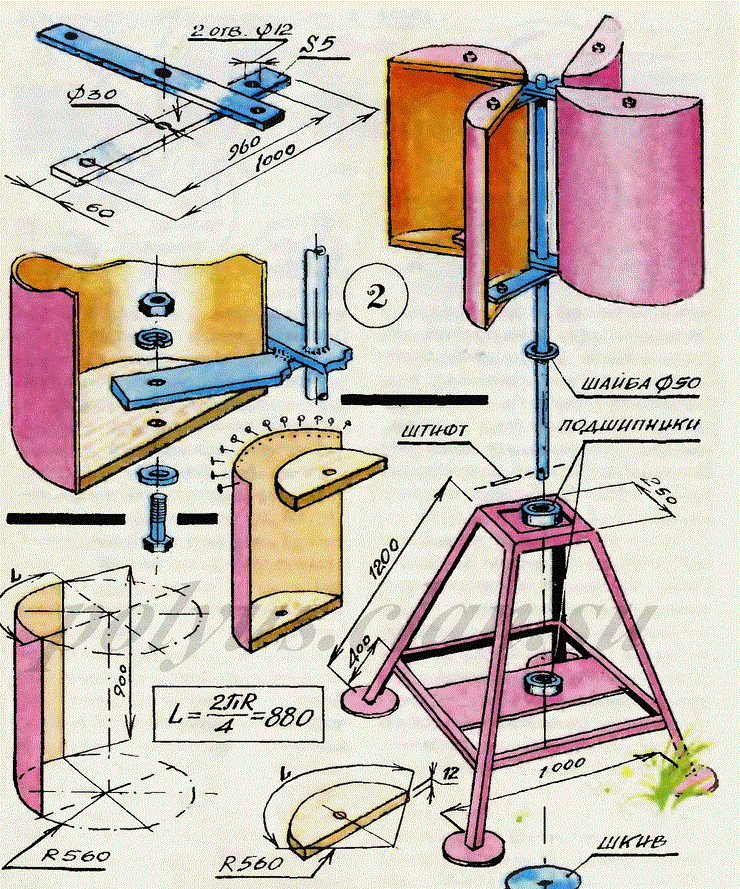

• ветрогенераторы Савониуса, состоящие из нескольких частей пустотелых цилиндров, установленных на вертикальную ось. Главная их особенность, это возможность движения, невзирая на направление и скорость воздушных потоков. Но и минус они имеют весомый, они способны использовать ветряную энергию только на треть;
• ротор Дарье, представляющий собой устройство из двух или более лопастей, которые выглядят как пластины. Изготовление такого ветрогенератора не представляет никакой сложности, но произвести много электроэнергии вряд ли получится. Помимо этого, для старта такой конструкции требуются дополнительные механизмы;
• геликоидный ротор, который выглядит как устройство с загнутыми лопастями. Это позволяет выполнять равномерное вращение. Преимуществом такой конструкции можно назвать ее долговечность, но высокая стоимость — это существенный минус;
• многолопастной ветрогенератор с вертикальной осью считается наиболее эффективным устройством во всей группе таких конструкций.

Устройства с горизонтальными осями вращения тоже обладают несколькими преимуществами и недостатками. Неоспоримый плюс — это высокое КПД, а недостатками считают необходимость улавливания ветряных потоков с помощью флюгеров, а также зависимость эффективности от направлений ветра.

Чтобы горизонтальные устройства были более эффективными, их рекомендуют устанавливать на открытых участках.

Следующий критерий, по которому отличаются все ветрогенераторы, это его страна производства, он может быть отечественным или импортным.

Стоимость ветрогенераторов определяется, исходя от их мощности и дополнительных функций. Если конструкция содержит солнечные батареи, то ее цена может колебаться до сотен тысяч рублей.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Создание ветрогенератора на 220В

Как сделать ветрогенератор своими руками? Прежде всего, нужно определиться с необходимой мощностью.

Для полноценной электрификации загородной дачи при условии, что скорость ветра не падает ниже 4 м/с, хватит:

• 200 Вт на основные потребности;
• 1000-5000 Вт на электрические приборы;
• 20000 Вт на всё здание, включая систему обогрева.

Обязательно учтите, что ветреная погода стоит не всегда и оборудуйте самодельное устройство аккумуляторной батареей и инвертором. К последнему подключите имеющееся в доме электрооборудование.

Просмотрев видео изготовления ветрогенератора своими руками, можно сделать вывод, что основополагающими узлами конструкции являются:

• ротор (элемент, вращение которого происходит под воздействием ветра);
• лопасти (могут быть деревянными или металлическими);
• генератор (именно он преобразует энергию ветра в электрический ток);
• хвост (для модели горизонтального типа);
• горизонтально расположенная рея (на ней держатся три вышеописанных элемента);
• мачта;
• провод и распределительный щиток с аккумуляторной батареей, контроллером и инвертором.

Для создания ветрогенератора своими руками на 220В подготовьте:

• мотор от старой стиральной машинки;
• неодимовые магниты;
• эпоксидку;
• суперклей;
• ось;
• кабель;
• железный прут;
• кусок канализационной трубы;
• материал для кожуха;
• крепёжные детали.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Для сравнения, посмотрим на характеристики генераторов, используемых в ветрогенераторах промышленного изготовления. Например, генератор на постоянных магнитах ГВУ1000, по конструкции аналогичный описанной выше самоделке из автомобильного тормозного диска, всего при 200 оборотах в минуту выдает мощность в 1 киловатт. С другой стороны, обратной стороной является его значительные вес (34 кг) и цена (почти 70 тысяч рублей).

Где разместить вертикальный самодельный ветрогенератор

Установка ветряка в правильном месте способна сильно увеличить его КПД. При выборе места на собственном участке учитывайте следующие моменты:

• Устанавливайте ветряк на максимально открытом месте на достаточной высоте. Окружающие постройки не должны препятствовать потокам воздуха.
• Если ваш участок небольшого размера и к нему вплотную подступают соседние дома, то установите ваш агрегат на крыше. Убедитесь, что вы хорошо закрепили всю конструкцию и сильный порыв ветра не опрокинет ее.
• Если на вашем участке есть выход к озеру или реке, выбирайте для ветряка место поближе к воде, там ветер дует чаще.
• Если же у вас нет собственного дома и участка для установки генератора, то вы можете установить его даже на крыше многоквартирного комплекса. Но в этом случае вы должны получить разрешение и заручиться письменным согласием соседей.

Лучше всего устанавливать ветряк метрах в пятнадцати от жилых помещений, чтобы проживающим в них людям не мешал его громкий гул. При установке на крыше многоквартирного дома размещайте ваш агрегат подальше от ее краев, чтобы минимизировать неудобства для проживающих на верхних этажах соседей.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

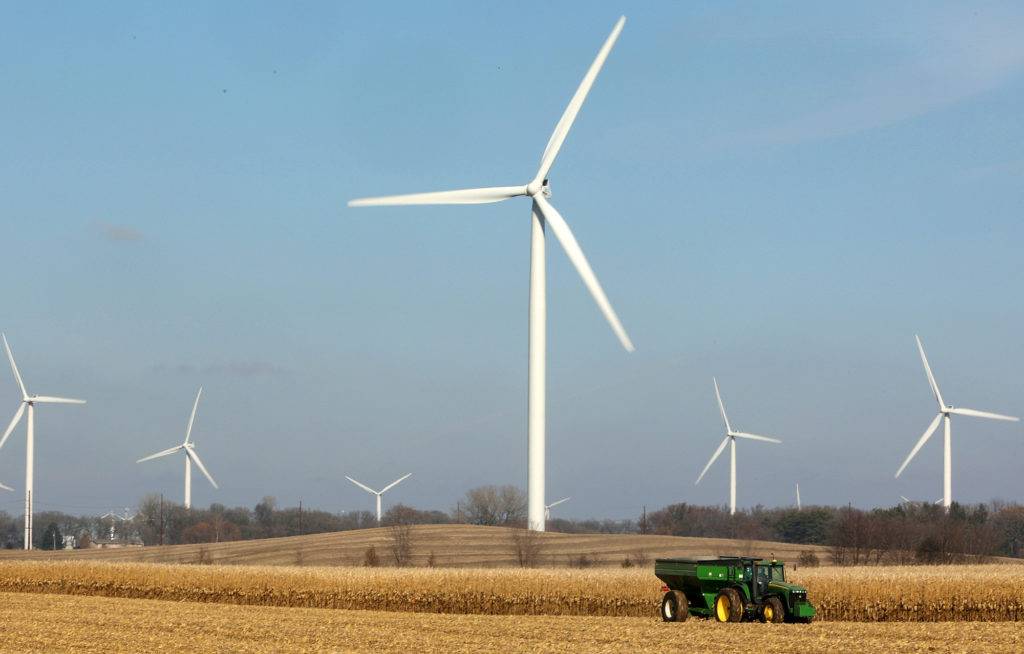

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль

По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Ограничения по работе установки

На ветряки, собранные своими руками, действует ряд ограничений, касающихся:

Длина столба должна иметь определенную высоту и не превышать его. В среднем эти показатели варьируются в пределах 15 метров.

Массивные конструкции также предлог взысканий, так как они могут давать большую затененность.

Повышенная шумовая завеса постоянного действия с влиянием на человеческий организм. Инфразвук определенной частоты негативно влияет на здоровье, причем животные к этому более чувствительны. Поэтому прежде чем сделать ветряную электростанцию своими руками, необходимо проконсультироваться у специалистов, как можно снизить уровень шума, и получить разрешение по санитарным нормам.

Как и любой электрический прибор, ветрогенератор создает собственное электромагнитное поле, которое воздействует на открытые источники вблизи. Это работа радио и телевизоров, телефонов и кардиостимуляторов.

Со стороны экологов и природоохранных служб также могут возникнуть серьезные вопросы и опасения по работе устройства. Так как это может влиять на геомагнитные линии и перелеты птиц. А достаточная высота является механическим препятствием на пути.

Как показывает практика и опыт, необходимо собрать как можно больше официальной, правовой документации на установку и использование самодельного устройства.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. А если ваш ветрогенератор вращается вокруг своей оси, как флюгер, без дополнительных мер защиты, кабель, идущий от ветрогенератора к другим элементам системы, быстро перекручивается и через несколько дней приходит в негодность. Предлагаем вашему вниманию несколько способов уберечь вас от подобных проблем.

Метод первый: разъемное соединение

Самый простой, но совершенно непрактичный метод защиты — установка разъемного кабельного соединения. Разъем позволяет вручную распутать спиральный кабель, отключив ветряк от системы.

Я знаю, что некоторые люди просто вставляют что-то вроде вилки в розетку. Скрутил шнур — вытащил из розетки. Потом — открутил и снова собрал заглушку. И дерево не нужно опускать, и токосъемники не нужны. Я читал об этом на форуме о самодельных ветряках. По словам автора, все работает и не слишком часто перекручивает кабель.

Метод второй: с помощью жесткого кабеля

Некоторые пользователи рекомендуют подключать к источнику питания толстые, эластичные и жесткие кабели (например, сварочные кабели). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

Найдено на одном сайте: Нашим методом защиты является использование сварочного кабеля с твердым резиновым покрытием. Проблема скрученных проводов в конструкции небольшой ветряной турбины сильно переоценивается, и сварочный кабель №4… №6 обладает особыми качествами: твердая резина предотвращает спутывание кабеля и предотвращает вращение ветряной турбины в том же направлении.

Метод третий: установка контактных колец

На наш взгляд, только установка специальных контактных колец поможет полностью защитить кабель от перекручивания. Такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Горизонтальные ветрогенераторы: особенности конструкции

Превосходство горизонтальных ветряков над вертикальными в плане КПД особенно сильно проявляется, если речь идет о промышленных масштабах. Однако количество лопастей у горизонтальных ветряков ограничено, чтобы не увеличивать нагрузку на длинную мачту ветрогенератора. В случае, если речь идет о строительстве конструкции больших размеров, велика вероятность, что в какой-то момент давление на крыльчатку с множеством лопастей станет выше допустимых пределов, и в таком случае мачта просто не выдержит нагрузки, сломается. Именно поэтому промышленные турбины имеют обычно не более трех лопастей.

С конструкциями меньшего размера можно экспериментировать: например, в райцентре Михайловское были созданы горизонтальные ветряки, способные давать заряд при ветре три или даже два метра в секунду.

Еще одна особенность горизонтальных ветрогенераторов — возможность их наведения на ветер. Так как направление ветров над земной поверхностью нестабильно, ось вращения ветрогенератора должна быстро корректироваться при необходимости. Крупные конструкции устанавливаются чаще там, где преобладает единственное направление воздушных потоков, поэтому возможность корректирования оси вращения ограничена. В случае с небольшими ветряками используются специальные механизмы — хвостовики, которые корректируют положение ветрогенератора в автоматическом режиме.

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.
