Водяные конвекторы отопления: устройство, принцип работы, разновидности

Конструкция и принцип работы водяных конвекторов

Батареи конвекторные представляют собой прибор с медной трубой теплообменника и оребренной поверхностью из алюминиевых стоек – такая форма обеспечивает большую площадь теплоотдачи. С торцов располагаются фитинги для встраивания в магистраль теплоснабжения, рекомендуется оснастить оборудование клапанами для выпуска воздуха. Корпус радиатора прочный с порошковым покрытием, он надежно уберегает внутреннее оснащение от механических ударов. Снизу кожуха есть прорези для засасывания холодных потоков, сверху – отверстия для выпуска теплого газа.

Производители предлагают приборы с терморегуляторами для установки режима нагрева и контроля температуры воздуха в комнате. Допустимо применение вентиляторов для обеспечения принудительной конвекции. В отличие от естественной принудительная циркуляция потоков поможет быстрее обогреть пространство, но прибор становится энергозависимым.

Правильный расчет при выборе

Денежные средства на отоплении поможет сэкономить правильный расчёт количества отопительных устройств в зависимости от их эксплуатационных характеристик.

Для обогрева 1 кв. м. площади нужно около 100 Вт тепла. Иногда конвекторы приобретаются в качестве дополнительного обогрева. В таком случае при выборе его мощности нужно учитывать уже имеющиеся источники тепла.

Перед покупкой конвектора нужно внимательно изучить инструкцию и найти информацию, какое рабочее давление нужно данному устройству. Диапазон колеблется от 2 до 12 атмосфер

Это важно, так как давление при индивидуальной или центральной системах отопления разное.

Электрический двигатель для напольного устройства требует напряжения в 12 В. Если конвектор планируется устанавливать в сыром помещении, рекомендуется приобретать устройства с электродвигателями, работающими от переменного тока. Считается, что они не так боятся влажности. В то же время двигатель на постоянном токе даёт экономию в 70%.

https://youtube.com/watch?v=PbXkRkZAax0

Принцип работы

Термином «конвекция» (от лат. Convektio – перенос) обозначают процессы переноса внутренней энергии вещества потоками или струями. У нагретого воздуха удельный вес меньше, чем у холодного, поэтому при локальном нагреве нижние слои воздуха в зоне обогрева становятся легче и поднимаются к верху, перенося тепловую энергию, тогда как верхние слои воздушных масс по мере остывания тяжелеют и начинают движение вниз. Многократное повторение этого процесса, называемое круговоротом или циркуляцией воздуха, является физическим принципом конвективного теплообмена. На практике конвективный теплообмен реализуется в обогревателе, корпус которого оснащен перфорацией для беспрепятственного поступления холодного воздуха снизу и выхода нагретых воздушных потоков – сверху. Для нагрева холодного воздуха необходим нагревательный элемент, размещаемый в коробчатом корпусе.


Схема движения воздушных масс при работе конвектора

Процесс конвекторного циркулирования происходит по следующей схеме:

  • Нагрев поступающего воздуха в корпусе;
  • Разогретая воздушная среда за счет уменьшения параметра плотности устремляется кверху через отверстия в крышке и лицевой панели корпуса;
  • В корпусной коробке создается своеобразное воздушное разрежение, которое динамично, через перфорацию нижней части корпуса, заполняется более холодным воздухом из помещения.

Процедура воздухообмена циркулирующими конвективными потоками будет продолжаться до полного температурного равновесия в помещении, то есть до его прогрева до нужной заданной температуры. При отсутствии внешних источников поступления теплого воздуха в окружающую обстановку, процесс проистекает естественным путем и называется естественной конвекцией (естественной циркуляцией). Нередко под нагревательной частью обогревателя помещают вентилятор, активизирующий воздухообмен. В этом случае речь идет о принудительной конвекции (циркуляции), способствующей ускорению прогрева помещения.

Принцип конвекции

Конвекторные радиаторы работают от различных источников энергии. Но принцип их действия один. Нагретый конвектором воздух поднимается вверх, а холодные массы опускаются вниз. Этот же процесс происходит в природе. При этом формируются циклоны и ветра.

Нагретые потоки воздуха устремляются к потолку в комнате, так как они легче. Холодные же массы определяются у пола. Это движение происходит естественным путем. В некоторых устройствах предусмотрена дополнительная вентиляция, что ускоряет теплообменные процессы.

Но обычная конвекторная батарея самостоятельно осуществляет циркуляцию воздушных масс в помещении. Это простой, но надежный способ, позволяющий отопить жилище быстро и с минимальными затратами энергоносителей.

Как работает конвектор водяного отопления

Конвектор обогревает отапливаемое помещение при помощи конвекции — холодный воздух поступает внутрь через нижние отверстия, проходит через оребрение конвектора и становится горячим.

Этот принцип отличается от принципа работы радиатора, который нагревает помещение преимущественно при помощи инфракрасного излучения.

Конвекторы бывают с естественной и принудительной конвекцией. В последнем типе конвекторов кроме теплообменников есть еще вентилятор.

Наличие вентилятора позволяет увеличить теплоотдачу отопительного прибора.

Теплоотдача в основном зависит размеров и количества теплообменников (теплообменников может один или два), то есть чем длиннее, тем мощнее.

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Достоинства и недостатки конвекторного отопления

Давайте глянем, в чем заключаются основные преимущества конвекторного отопления, и попробуем представить все плюсы в виде списка:


Установка электроконвекторов — один из самых быстрых способов организовать постоянное отопление частного дома.

  • Возможность обогрева помещений любого назначения;
  • Отсутствие воздействия на воздух (конвекторное отопление не сжигает кислород);
  • Слабое воздействие на влажность воздуха;
  • Легкость в монтаже оборудования (характерно для электрических приборов);
  • Отсутствие негативного влияния на самочувствие (этим конвектор выгодно отличается от ИК-обогревателя);
  • Большой выбор оборудования для организации обогрева.

Существуют и определенные недостатки:

  • Конвекторное отопление незначительно влияет на влажность воздуха. Впрочем, это характерно для многих отопительных приборов;
  • Некоторым людям не нравится ощущение перегретого воздуха;
  • Низкая эффективность в помещениях с высокими потолками;
  • Высокая разница температур в нижней и верхней части комнат.

Если же брать во внимание электрическое конвекторное отопление, то оно характеризуется еще одним недостатком – дороговизной. Но если в доме отсутствует газовая магистраль, а вы хотите, чтобы система отопления была недорогой и легкой в монтаже, то без конвекторов не обойтись

Мы рекомендуем установку электрического конвекторного отопления в дачных домиках небольшой площади. В этом случае вы сможете избавиться от неразумных затрат на прокладку труб и установку отопительного котла.

Строение

Микатермический обогреватель принцип действия, плюсы и минусы

Основные функциональные и вспомогательные элементы конвекторного обогревателя

На рисунке показаны основные функциональные и вспомогательные элементы встраиваемого в пол конвекторного обогревателя. К основным элементам относятся:

  • 1 – декоративная крышка, формирующая конвективные потоки и одновременно защищающая теплообменник и корпус от несанкционированных попаданий посторонних предметов;
  • 5 – теплообменник, собранный из медных трубок и алюминиевых ламелей;
  • 6 – металлический корпус;
  • 7 – два штуцера для подключения водяного теплоносителя.

В качестве вспомогательных элементов выступают:

  • 2 – отделочная рейка;
  • 3 – модуль с центробежным вентилятором;
  • 4 – крышка для маскировки узла подключения теплоносителя к теплообменнику;
  • 8 – элементы крепежа для фиксации к полу;
  • 9 – отверстия для теплообмена и подвода внешней трубы с теплоносителем.

Плюсы и минусы использования

Водяной теплый пол плюсы и минусы

К плюсам использования теплообменников с конвективным теплообменом можно отнести следующие факторы:

Быстрый и равномерный прогрев помещения (в отличие от радиаторов, которым необходимо предварительно самим прогреться, чтобы горячая поверхность начала излучать тепло в окружающую обстановку);
Возможность регулирования режима работы при настройке на определенную рабочую температуру;
Низкая температура кожуха конвектора свела к минимуму риск обжечься об него, что особенно важно в семьях с маленькими детьми;
Корпуса приборов гармонируют с интерьером любого стиля.

К минусам относят:

  1. Неравномерность вертикального прогрева помещения. Градиент температуры окружающей обстановки по высоте человеческого роста, называемый естественным перепадом температур, может составить от 3 до 10 градусов. В этом плане конвенционное отопление уступает лучистому, у которого градиент температуры не превышает 3 градуса. На рисунке ниже показана сравнительная схема соотношения тепловых режимов для конвекторов и радиаторов.

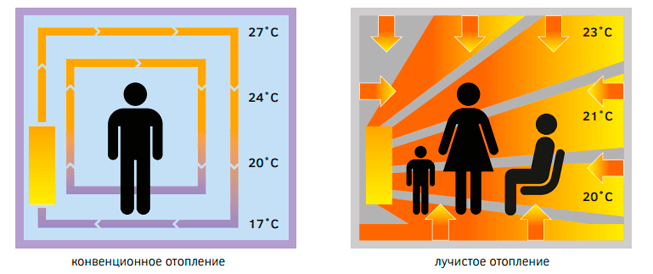

Схема соотношения температурных перепадов для конвекторов и радиаторов

Разброс температур по вертикали зависит от расположения перфорации для выхода нагретых воздушных потоков. Традиционное расположение отверстий на крышке коробчатого корпуса обогревателя способствует повышению разницы температур, поэтому предпочтительнее располагать зазоры выхода теплых потоков фронтально. В этом случае распределение теплого воздуха будет равномернее.

  1. Струи циркулирующего воздуха подхватывают мельчайшие частички пыли, что может негативно сказаться на здоровье жильцов, подверженных аллергии на нее, при своем оседании на элементах прибора они снижают эффективность обогрева.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Монтаж внутрипольного водяного конвектора

Водяные внутрипольные конвекторы отопления подключаются к системам отопления. Здесь применяются специальные пластиковые или металлические трубы. На этапе строительства подготавливается место под установку встраиваемых конвекторов отопления. Ниша делается на 1-1,5 см шире по каждому габариту, чем размеры короба прибора.

При этом следует предусмотреть укладку утеплителя, предотвращающего отвод тепла на нагрев пола. Как правило, применяют пенополистирол. Верхняя часть короба должна быть ниже уровня напольного покрытия, чтобы обеспечить установку решетки.

Монтаж внутрипольного конвектора начинается с крепления короба в нише с помощью угловых кронштейнов из комплекта модели. Они фиксируются к бетонному основанию на дюбели. Положение короба можно изменять с помощью винтов вверх и вниз с обеих сторон. Правильность установки проверяется строительным уровнем и корректируется. Снизу следует оставлять пространство для поступления к радиаторам свежего воздуха.

После теплообменник подключается к системе отопления с помощью труб. Обвязка монтируется с помощью резьбовых соединений типа накидной гайки, охватывающей соединяемую трубу («американка»). Витки резьбы уплотняются льняной паклей.

В трубу подачи теплоносителя врезается регулятор давления с сервоприводом. Трубы от источника тепла укладываются в бетонной стяжке с верхним слоем теплоизоляции. Корпус полового конвектора также следует теплоизолировать по бокам, чтобы энергия не расходовалась на нагрев пола.

Последним этапом является заливка чистового бетонного основания пола, укладка финишного покрытия и установка решетки. При этом прибор следует закрыть плотным материалом, чтобы раствор не попал внутрь на детали.

Недостаток устройства заключается в быстром накоплении мусора и пыли на решетке и в коробе. Его следует часто чистить, чтобы пыль не циркулировала вместе с теплым воздухом. Хорошо помогает частая влажная уборка помещения. Короб достаточно протирать влажной тряпкой 1-2 раза в месяц.

Здесь удобно применять рулонную решетку, которую легче свертывать при уборке и снова разворачивать. Ее делают с закругленным верхним краем и специальной нижней кромкой, которая при ходьбе заглушает шум и не скользит. Ламели обычно делают из алюминиевого профиля высотой до 25 мм.

Рулонная решетка для конвектора

Типы конвекторов

Конвекторные радиаторы водяного отопления можно классифицировать исходя из таких параметров, как: габариты, методы управления, расположение внутри помещения, параметры мощности, конструктивные особенности и многих других:

Конвекционные радиаторы водяного отопления настенного типа. Такой водяной конвектор имеет относительно малый вес, и поэтому его можно прикрепить на стену. Его можно прикрепить даже на стену, изготовленную из легких материалов, например, такого как гипсокартон. Благодаря тому, что такое устройство довольно компактное, его можно установить даже под окном. Такие приборы могут обладать различными размерами, однако даже небольшой конвектор по показателям мощности вряд ли чем-то уступит громоздкой батарее.

Напольные водяные конверторы отопления. Такой конвектор по конструкции довольно схож с настенным устройством. Он также состоит из неразборного цельного блока, а уровень его теплового напряжения довольно низкий. Благодаря этому возле конвектора можно ставить различные предметы и не бояться за то, что произойдет их возгорание. Несмотря на компактный размер, такие устройства обладают довольно высокой мощностью. Конвекторы не будут сушить воздух в помещении и их можно использовать как главный источник тепла. В помещениях с большим остеклением, где нет возможности установить радиаторы отопления, водяные напольные конвекторы могут использоваться как дополнительный источник тепла.

Встраиваемый водяной конвертер отопления. Данные приборы входят в категорию ультрасовременных. Они способны вписаться в любой тип интерьера.

Устанавливаются такие конвекторы или в плинтус, или в канал на полу, который был сделан специально для них. Благодаря конвекторам встраиваемого типа можно отопить как небольшое помещение, так и здание с большой площадью.

Классификация конвекторов

Как и любой другой отопительный прибор, типы конвекторов отопления классифицируются с учетом различных их характеристик. В частности, есть несколько основных классификаций данного прибора:

  • по типу монтажа конверторы бывают – напольные конверторы отопления, настенные (горизонтальные и вертикальные конвекторы отопления, потолочные конвекторы отопления), встраиваемые;
  • по принципу нагрева – водяные, газовые, электрические (и отдельно инфракрасные конвекторы отопления);
  • по принципу циркуляции восходу – с естественной и принудительной циркуляцией.

Рассмотрим более детально каждый из типов.

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Вентилятор в системе обеспечивает подачу нагретого воздуха

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройство обеспечивает вход холодного и выход тёплого воздуха

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

Корпус устройства содержит в себе множество деталей, включая несколько декоративных решёток и теплообменник

На схеме представлены составные элементы конвектора:

  • 1 — корпус устройства;
  • 2 — внутренний теплообменник;
  • 3 — решётка декоративного типа;
  • 4 — АС вентилятор тангенциального типа;
  • 5 — большая декоративная решётка;
  • 6 — малая декоративная решётка;
  • 7 — окантовочный декоративный профиль;
  • 8 — крепёжно-регулировочные ножки устройства;
  • 9 — юстировочные винты;
  • 10 — крепёжные болты;
  • 11 — вентиль шарового типа;
  • 12 — клапан запорно-регулировочного типа;
  • 13 — гибкая подводка;
  • 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Обогреватели масляного типа

Эти приборы очень широко применяются для повышения температуры воздуха в квартире или доме. Устанавливать их крайне просто, для этого не нужно никаких особых навыков и знаний. Включил прибор в розетку, расположив его поближе к обогреваемому месту – и готово. Благодаря максимально простой конструкции поломки электрической цепи устройства маловероятны.


Несколько моделей масляных радиаторов — крайний слева оснащен вентилятором.

В основе конструкции масляного радиатора лежит резервуар из металла с налитым внутрь него минеральным маслом. В масле, в свою очередь, находится элемент для нагрева. Как правило, устройство подобного типа оснащено реостатом для регулировка температуры, отсеком для сетевого шнура и электрической защитой от перегрева. Иногда в обогревателе есть еще датчик, определяющий отклонение от горизонтали. Это позволяет автоматически отключить опрокинувшийся прибор. Также в масляных радиаторах предусмотрена защита от брызг.


Масляные радиаторы оснащаются ручкой для удобного перемещения по квартире.


Обогреватели оснащаются поворотными колесами.


Отсек для шнура, предназначен для хранения кабеля питания в нерабочем состоянии.

Достоинства масляного прибора:

  • Невысокая цена;
  • Тихая работа;
  • Легкость передвижения на различные расстояния, например, из комнаты в комнату.

Чтобы определить, какой мощности устройство потребуется для того, чтобы в комнате стало тепло, воспользуемся следующим правилом. Если высота потолков не превышает трех метров, то для обогрева 10 квадратных метров помещения нужен радиатор мощностью 1 киловатт. В основном выпускают подобные приборы с диапазоном мощности от 1 до 2, 5 киловатт.

У прибора обычно имеется термостат, который устанавливает автоматически нужную температуру, поддерживая ее на одном и том же уровне. Очень удобны модели, оснащенные таймером – он включит обогреватель в назначенный час. Например, можно запланировать обогрев на утро или на вечер, к приходу всех домочадцев с работы. Таким образом, таймер позволяет сэкономить изрядное количество электроэнергии, которая стоит сегодня ой как недешево.

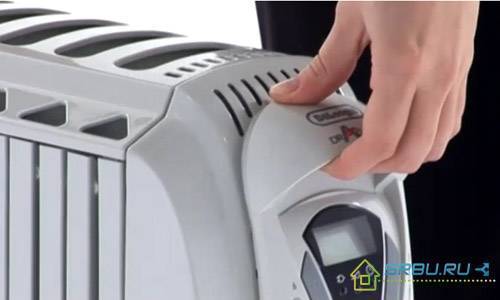

Обогреватель с электронной системой управления.


Механическая система управления.

Водяные конвекторы отопления, встраиваемые в пол

Существует еще одна разновидность конвекторов отопления, сильно отличающаяся от рассмотренных выше и потому стоящая особняком. Необычны они местом своей установки – в нише, расположенной ниже уровня пола. С большой долей вероятности встретить подобные отопительные приборы можно в помещениях торгового или офисного назначения с большими панорамными окнами, на фоне которых обычные радиаторы или конвекторы будут смотреться не совсем уместно.

В коттеджах и квартирах такие конвекторы тоже устанавливают, но обычно лишь в тех случаях, когда нижний край окна расположен не выше 150-300 мм от уровня пола. Допускается встраивание отопительных конвекторов в подоконник.


Конвектор водяного отопления встроенный в пол.

Высота корпуса встраиваемых в пол конвекторов может варьироваться от 50 до 130 мм, а длина достигать 3 м. Но об истинных габаритах отопительного прибора пользователь, если он сам не занимался проектированием и установкой, может только догадываться, ведь видна ему будет лишь декоративная решетка на уровне пола, через которую вверх поднимается нагретый воздух.

Чаще такие решетки изготавливаются из стали, алюминия или пластика, но иногда можно встретить чугунные, мраморные или, например, деревянные. Из какого бы материала ни была сделана решетка, она должны быть достаточно прочной, чтобы вы, проходя мимо, не боялись на нее наступить.

В случае больших французских окон внутрипольные конвекторы – незаменимый вариант отопительного оборудования. С одной стороны, и мы об этом уже упоминали, они, будучи расположенными ниже уровня пола, не мешают обзору. С другой стороны, именно такие конвекторы наиболее эффективно обогревают помещение с окнами «в пол». Холодный воздух из окна попадает через решетку в конвектор, а оттуда тем же путем выходит уже теплым.

Для установки внутрипольного конвектора требуется заранее подготовить в полу нишу глубиной от 100 до 300 мм. Впрочем, осуществить монтаж можно и на стадии выполнения стяжки пола. Следует иметь в виду, что далеко не каждый конвектор вы можете использовать для внутрипольного монтажа.

Лимитирующим фактором в данном случае будет служить высота корпуса прибора. Мощные модели высотой в несколько десятков сантиметров не предназначены для установки в помещениях, расположенных на верхних этажах здания. Разумеется, планировать установку внутрипольных конвекторов следует заранее – еще на стадии строительства здания. Исключение составляют маломощные невысокие модели, которые допускают монтаж в стяжку.

Внутрипольные конвекторы водяного отопления, в отличие от настенных или напольных, часто имеют в своей конструкции вентилятор для принудительной подачи воздуха к теплообменнику, а также систему дренажа для сбора и отведения конденсата из корпуса прибора.

Электрические конвекторы

Обустраивать конвекторный обогрев с использованием электрических конвекторов несложно.

Процесс монтажа выглядит следующим образом:

  1. На стену помещения крепят кронштейны.
  2. На них вешают конвекторы.
  3. Обогревательные приборы подключают к электропитанию.

Если необходимо отопить небольшой дачный домик, в котором только одна комната, то работа по монтажу займет не более получаса. В этом случае сложнее будет протянуть провода к розетке, чем повесить прибор. Данный вид конвекторов работает на электричестве.

В отличие от вышеописанных отопительных радиаторов конвекторного типа в них нет теплоносителя и других видов жидкости. Нагрев происходит за счет наличия нагревательных элементов ребристой формы. Они располагаются в нижней части приборов. Забор воздуха осуществляется посредством нижних щелей, а выводится через верхние отверстия.

Функционирование конвекторного оборудования отслеживает автоматика, которая бывает механической или электронной. Первый вид термостатов функционирует на основе принципа биметаллической пластины. После того, как температура достигает заданной величины, пластина начинает изгибаться и размыкает контактную группу.

В случае, когда воздух остывает, происходит обратное действие – контакты размыкаются и нагревательный прибор продолжает работу. На нем устанавливают не температуру, а степень нагрева в цифрах.

Электронные термостаты управляются модулями с датчиками, микросхемой и другой электроникой. Эти устройства осуществляют контроль над температурой воздуха, посылая сигнал на включение/отключение ТЭНов.

У данной схемы имеются следующие преимущества:

  1. Конвекторы обладают дополнительным функционалом за счет наличия таймера, антизамерзания, работы в соответствии с заданной программой и т.д.
  2. Экономичность  – электроконвекторы экономят электроэнергию в размере 5 – 10%.
  3. Имеется возможность отрегулировать температуру до 1 градуса.

С учетом этих преимуществ лучше всего создавать конвекторное отопление на основе приборов с автоматикой. Они стоят дороже, но экономичность отопления имеет большое преимущество.

Строение


Микатермический обогреватель принцип действия, плюсы и минусы

Основные функциональные и вспомогательные элементы конвекторного обогревателя

На рисунке показаны основные функциональные и вспомогательные элементы встраиваемого в пол конвекторного обогревателя. К основным элементам относятся:

  • 1 – декоративная крышка, формирующая конвективные потоки и одновременно защищающая теплообменник и корпус от несанкционированных попаданий посторонних предметов;
  • 5 – теплообменник, собранный из медных трубок и алюминиевых ламелей;
  • 6 – металлический корпус;
  • 7 – два штуцера для подключения водяного теплоносителя.

В качестве вспомогательных элементов выступают:

  • 2 – отделочная рейка;
  • 3 – модуль с центробежным вентилятором;
  • 4 – крышка для маскировки узла подключения теплоносителя к теплообменнику;
  • 8 – элементы крепежа для фиксации к полу;
  • 9 – отверстия для теплообмена и подвода внешней трубы с теплоносителем.

Сферы использования

Обширная сфера применения во многом обуславливается основными достоинствами водяных конвекторов:

  1. Быстрый прогрев. На прогрев помещения, в котором установлен водяной отопительный конвектор, уходит гораздо меньше времени по сравнению с традиционными радиаторами.
  2. Высокая эффективность. Благодаря особой конструкции и уникальному принципу работы КПД конвекторов может достигать около 95% — а это один из самых высоких показателей в сфере отопительного оборудования.
  3. Компактность. Отопительные конвекторы отличаются сравнительно небольшими размерами, поэтому для их установки не требуется много места. Кроме того, компактность позволяет использовать такие устройства без вреда для интерьера отапливаемого помещения.

Кроме уже описанных достоинств стоит также отметить простоту обслуживания конвекторов, уборка которых сводится к периодической очистке от пыли. Для уборки вполне подойдет обычный пылесос достаточной мощности. Правда, есть еще и необходимость внутренней очистки хотя бы два раза в месяц, направленная на предотвращение загрязнений системы изнутри – но эта работа тоже выполняется без особых проблем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
