Виды канализационных труб и доборных элементов

Виды фитингов для устройства внутренних канализационных систем

Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.

Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:

  • соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
  • муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
  • ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
  • компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
  • переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
  • переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
  • колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
  • тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
  • крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
  • крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
  • крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
  • вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
  • вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
  • сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
  • хомут – монтажный крепеж труб.

Какие лучше выбрать для работы (что качественнее и надежней)

Покупатели чаще всего останавливают свой выбор на пластике. Для того, чтобы понять, для каких работ предназначена труба, не обязательно знать аббревиатуру всех характеристик. Традиционно трубы для внутренних работ окрашиваются в серый цвет, для наружных — в оранжевый.

Разберемся, что подразумевается под понятием «пластик».

Под наименованием «пластиковый элемент» можно обнаружить различные виды полимеров. Они могут применяться как для внутренней, так и для внешней разводки. Рассмотрим несколько видов:

ПЭ— полиэтилен.ПВД— полимер высокого давления. Применяется, в основном, для внутренних работ.ПНД— полиэтилен низкого давления.

Они имеют большую прочность, поэтому используются, в основном, для прокладки снаружи здания. Реже — для внутренних работ.ПВХ— поливинилхлоридные. Широко применяются как для внутренних, так и для наружных работ благодаря своей невысокой цене и простоте при монтаже.

При необходимости применяются различные виды полимеров, особенно при различных требованиях к диаметру элементов. Все реже внутри помещений используются керамические трубы. Хотя по своим характеристикам они не уступают пластику, но цены на них высокие из-за многоэтапного и сложного процесса производства.

Из какого материала бывают трубы?

В производстве труб для внутренней канализации применяются
следующие материалы:

  • Чугун. Еще десять лет назад такие трубы монтировались при обустройстве всех сточных систем. Однако с развитием технологий таким изделиям на смену пришли трубы для канализации пластиковые.
  • Поливинилхлорид (используется чаще всего).
  • Полипропилен (считается оптимальным материалом);
  • Полиэтилен (применяется крайне редко).
  • Медь и сталь. Такие трубы под канализацию используются еще реже, нежели полиэтиленовые. Объясняется эта особенность высокой стоимостью.

Многообразие изделий из ПВХ

Даже тот факт, что ПВХ изделия пользуются наибольшим спросом у
потребителей, списывать остальные перечисленные модели нельзя. В некоторых
ситуациях, идеальным вариантом остаются чугунные и даже медные детали.

Нормативные документы

Сейчас посмотрим, диаметры и какие длины канализационных пластиковых труб заложены в действующих нормативных документах.

ГОСТ 22689.2-89

По этому ГОСТ производятся полиэтиленовые трубы и фасонина.

Нас, понятное дело, интересуют в первую очередь размеры.

  • Трубы выпускаются прямыми отрезками длиной 8, 6, 5,5, 3 и 2 метра.
  • Толщина стенок варьируется от 2 до 5,2 миллиметров.
  • Таблица диаметров пластиковых канализационных труб, прямо скажем, не поражает достатком выбора. В перечне всего четыре типоразмера: 40, 50, 90 и 110 миллиметров.

ТУ 4926-002-88742502-00

Полипропиленовые изделия изготавливаются не по ГОСТ, а по техническим условиям. Что говорят действующие ТУ?

Перечень  вероятных длин прямых отрезков покажется нам привычным: 8, 6, 5,5, 3 и 2 метра.

Но: по согласованию с клиентом возможно создавать трубы другой длины. Минимальные и большие значения не лимитируются, но здравый суть подсказывает, что отрезки длиной более чем 12 метров очень некомфортно перевозить любым существующим транспортом.

Диаметры пластиковых канализационных труб и толщина их стенок смогут принимать следующие значения:

Диаметр, ммТолщина стенок, мм
503,0
1103,5
1505,4

ПВХ

С поливинилхлоридом обстановка достаточно комичная.

В качестве нормативного документа, регламентирующего производство, продавцами указываются:

  1. ГОСТ 1898-2001, никаких показателей которого в свободном доступе отыскать не удалось. Нет, создатель не говорит, что этого стандарта не существует, но ни одного сертификата соответствия на сайтах дилеров и производителей также нет.
  2. ГОСТ Р 51613-2000, относящийся к напорным трубам. Очевидно, нет ничего, что мешает применять напорную трубу с раструбным соединением для безнапорной канализации, но произведенный по этому нормативу товар очевидно будет дороже: громадная прочность свидетельствует громадную толщину стенок.
  1. Помимо этого, ведомственные строительные нормы ВСН 48-96 приводят размеры пластиковых труб канализации для внутренних инженерных сетей жилых и публичных сооружений. К счастью, хотя бы в этом документе упоминаются настоящие, неподдельные раструбные безнапорные трубы из НПВХ.

Давайте изучим документы.

ГОСТ Р 51613-2000

  • Трубы производятся в прямых отрезках длиной от 4 до 12 метров с кратностью 0,25 м (4,0, 4,25, 4,50 и без того потом).
  • Толщина стены варьируется от 1,5 до 23,2 мм.
  • Диаметр может принимать значения от 10 до 315 мм. Значения 50, 90, 110, 150 и 200 мм присутствуют, что говорит о совместимости труб с фасониной для безнапорной канализации.

ВСН 48-96

При изучении этого документа нас ожидает очередной сюрприз. В нем, среди другого, содержится инструкция по закупкам, советующая продукцию в полной мере конкретного производителя — ОАО НПО «Пластик». Список размеров обрисовывает не требования к создаваемой продукции, а. ассортимент подлежащей закупкам номенклатуры.

Ну что же, да и то хлеб.

Приведем эти сведенья всецело, без купюр:

  • Протяженность патрубков и труб образовывает 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 и 5240 мм. Если судить по размером, речь заходит о заказе под пара в полной мере конкретных проектов домов.
  • Применяемый диаметр пластиковых труб для канализации в полной мере традиционен для внутренних сетей — 50, 90 и 110 миллиметров.

Размеры и диаметры

Для каждой цели существует свой размер и вид пластиковых канализационных труб.

Полипропилен в диаметре бывает 32, 40, 50 и 110 мм, длина может варьироваться от 150 до 3000 мм.

Полиэтилен выпускают диаметром 40, 50, 90 и 110 мм. Диаметр труб ПВХ может быть от 10 до 315 мм, а длина — от 4 до 12 м.

Размеры канализационных пластиковых труб 110 мм для безнапорной канализации:

  • длина с учётом раструба: 560, 1000, 2000, 3000,  4000, 6060 мм
  • наружный диаметр: 110 мм
  • внутренний диаметр — 103,6 мм
  • толщина стенки 2,7-3,2 мм
  • диаметр раструба: 125 мм
  • OD/ID: 110/103,6 мм
  • длина раструба: 60 мм

Как выбирать диаметр для подключения сантехнических приборов

Параметры для проектировки системы канализации:

  • уклон;
  • повороты: их количество и угол;
  • способы соединения труб друг с другом, с арматурой и с сантехническими приборами.

Выбор диаметра для пластиковых канализационных труб зависит от того, для чего они будут применяться. Например, для стока унитаза необходим диаметр 100 миллиметров и больше, так как через трубу должен проходить большой объем воды за малый промежуток времени. В воде могут быть твердые элементы, которые не пройдут через меньший диаметр.

Для ванной и кухни подойдет размер в 50 мм. Несмотря на то что воды должно проходить много, сливается она гораздо медленнее, так что больший диаметр здесь не нужен.

  1. 100 мм будет достаточно для организации канализационной системы в доме или квартире, в которых число сантехнических приборов не превышает разумного количества.
  2. Для ванных комнат подойдет канализационная труба диаметром 50 мм — для сантехнических приборов размера будет достаточно.
  3. Для зданий из 5 этажей используют диаметр 100 мм; если этажей больше, то размер увеличивают до 150 мм.
  4. Общую сливную систему с несколькими стояками и выход к колодцу монтируют из труб 200 мм.

Гофрированные трубы из ПЭ

Двухшнековая экструзия дает возможность производства двухслойных труб.

Формируемые горячим методом стенки образуют монолит. Полости, полученные между стенками, значительно облегчают конструкцию. Внешняя гофрированная стенка придает нужную кольцевую жесткость, а гладкая внутренняя обеспечивает необходимые гидравлические характеристики.

Трубы канализационные П/Э получаемые при непрерывной экструзии имеют низкий вес, значительно упрощая их монтаж и транспортировку. Применяемые соединительные муфты с резиновыми уплотнителями обеспечивают герметичность. Высокая сопротивляемость деформации допускает укладку гофрированных труб на значительную глубину.

Гофрированные трубы на заводе

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ
безнапорных может быть:

  • 50мм.
  • 90мм.
  • 110мм.

При этом пластиковые
трубы для канализации, размеры которых в длину колеблются в диапазоне от
0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных
параметров безнапорных систем. Так, например, число типоразмеров этих изделий
составляет 13 штук. При этом канализационные
трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным
организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

  1. 7,5 см. Изделие используется при проведении отводов в
    ванных комнатах.
  2. 10 и 11 см. Такие детали используются для проведения
    наружного трубопровода и стояка.
  3. 20 и 30 см. Изделия применяются для проведения сточной
    системы в промышленных зданиях.

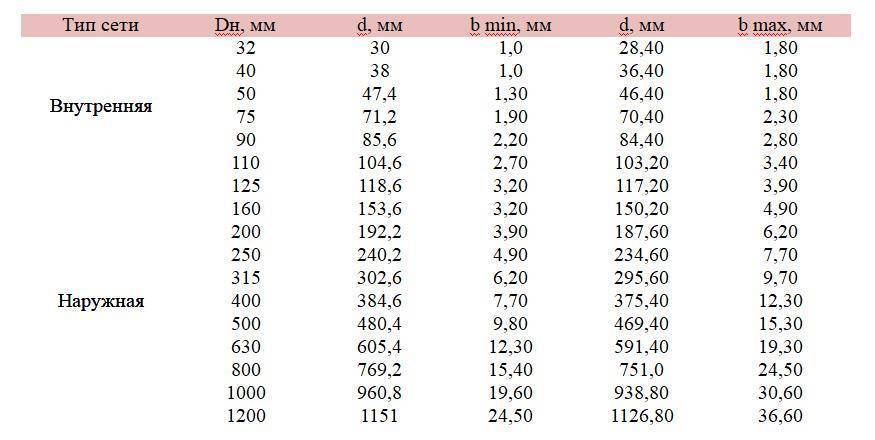

Диаметр труб — внутренней и наружной системы канализации

Виды канализационных труб

Существует два вида материалов, используемых для этих целей: пластик и металл.

Пластиковые трубы

Наиболее востребованы в последние годы — пластиковые трубы, которые пользуются большей популярностью в сравнении с металлическими, поскольку их легче транспортировать и монтировать.

Трубы из пластика делятся на:

  • из полиэтилена низкого давления (ПНД);
  • из пластика высокого давления (ПВД);
  • поливинилхлоридные (ПВХ);
  • полипропиленовые (ПП).

Эти материалы отличаются друг от друга степенью прочности, выносливости и стоимостью. Трубы из разного вида пластика предназначены для разных целей: некоторые пригодны только для ХВС или дренажных систем.

Более прочные, которые по стойкости к термическим нагрузкам вполне сравнимы с металлом, рекомендуют использовать для систем отопления. Для монтажа канализации пластиковые трубы наиболее удобны.

К преимуществам относятся:

  • Химическая инертность. Все пластиковые трубы устойчивы к любым веществам: кислотам, щелочам, солям, активным формам кислорода. Они не вступают в химические реакции. Растворы, смываемые в канализацию, не нанесут вред.
  • Гладкая поверхность. Каждая неровность или шероховатость в канализационной трубе является ее слабым местом. Здесь образуется налет, который со временем приводит к перекрытию просвета. В случае возникновения такой ситуации канализацию приходится чистить. Пластиковые трубы гладкие, потому налет на их стенках не образуется и она не засоряется.
  • Устойчивость к коррозии. Пластик, в отличие от металла, не окисляется под действием влаги и кислорода. Они не подвержены коррозии даже при нахождении во влажной почве благодаря свойствам материалов, из которых изготовлены.
  • Малый вес. Трубы из пластика легкие. Их проще транспортировать, с ними легче работать и стоимость их ниже.

К недостаткам можно отнести:

  • Сложный монтаж. Для того, чтобы соединить две трубы, необходимо иметь специальный сварочный аппарат и набор различных муфт. Сварка тоже имеет ряд особенностей, например, большую сложность представляет подбор правильной температуры и длительности воздействия.
  • Гибкость. Пластиковые нельзя делать слишком длинными, они могут просто изгибаться под собственной тяжестью. Эта особенность диктует необходимость обрезания труб и создания дополнительных стыков.

Металлические трубы

Металлические трубы всегда изготавливаются из одного материала — из чугуна. Такие пользовались популярностью в середине 20-го века, но после появления более дешевых пластиковых аналогов, отошли на второй план.

В сравнении с пластиковыми эти трубы обладают:

Высокой прочностью. Чугунную трубу можно сделать любой длины. Она не изгибается под тяжестью собственного веса, потому ее не надо распиливать и заново соединять. Чем меньше в канализационной системе участков соединения труб, тем она надежнее.
Долговечностью. Чугунные, установленные 60 лет назад до сих пор пригодны к эксплуатации, что говорит о высокой их надежности

Стоит обратить внимание, что долговечность во многом зависит от правильности выбора и монтажа труб.
Простой монтаж. Чугунные трубы имеют раструб

Соединять их очень просто: достаточно вставить один конец в другой.

К недостаткам таких труб относится способность вступать в химические реакции, подверженность коррозии и большой вес.

Канализационные трубы отличаются не только по материалу, но и по диаметру.

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ безнапорных может быть:

  • 50мм.
  • 90мм.
  • 110мм.

При этом пластиковые трубы для канализации, размеры которых в длину колеблются в диапазоне от 0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных параметров безнапорных систем. Так, например, число типоразмеров этих изделий составляет 13 штук. При этом канализационные трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

  1. 7,5 см. Изделие используется при проведении отводов в ванных комнатах.
  2. 10 и 11 см. Такие детали используются для проведения наружного трубопровода и стояка.
  3. 20 и 30 см. Изделия применяются для проведения сточной системы в промышленных зданиях.


Диаметр труб — внутренней и наружной системы канализации

Из какого материала бывают трубы?

В производстве труб для внутренней канализации применяются следующие материалы:

  • Чугун. Еще десять лет назад такие трубы монтировались при обустройстве всех сточных систем. Однако с развитием технологий таким изделиям на смену пришли трубы для канализации пластиковые.
  • Поливинилхлорид (используется чаще всего).
  • Полипропилен (считается оптимальным материалом);
  • Полиэтилен (применяется крайне редко).
  • Медь и сталь. Такие трубы под канализацию используются еще реже, нежели полиэтиленовые. Объясняется эта особенность высокой стоимостью.


Многообразие изделий из ПВХ Даже тот факт, что ПВХ изделия пользуются наибольшим спросом у потребителей, списывать остальные перечисленные модели нельзя. В некоторых ситуациях, идеальным вариантом остаются чугунные и даже медные детали.

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации;
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
  • поливинилхлорид (ПВХ);
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70 °C, кратковременно — до 95 °C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40 °C, кратковременное повышение до 60 °C).

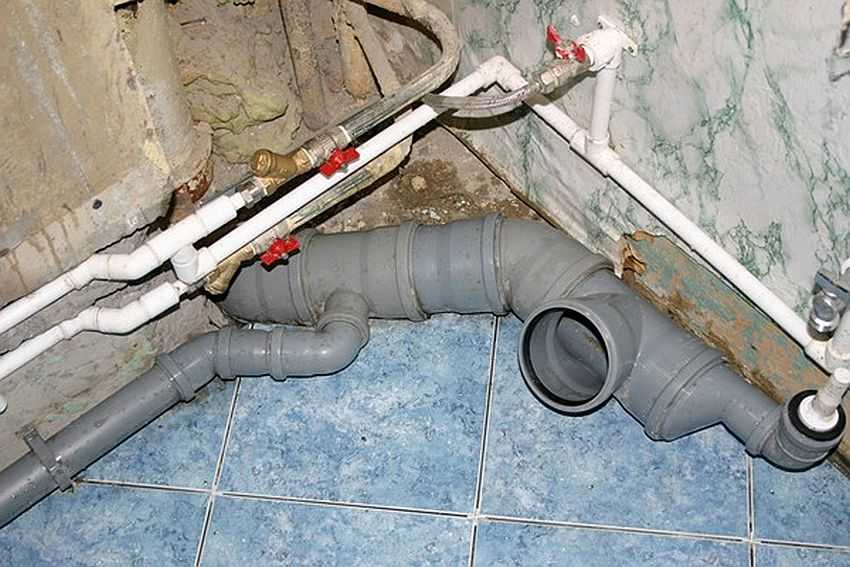

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

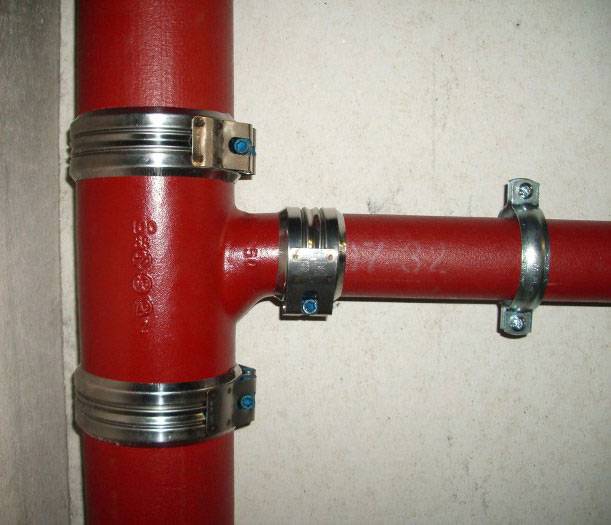

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

  • долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
  • высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
  • способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
  • стойкость к перепадам температур;
  • устойчивость к огню;
  • экологическая безопасность;
  • неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

  • стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
  • большой вес труб, что усложняет транспортировку;
  • сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
    подверженность процессам коррозии;
  • высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Размеры внутренних ПВХ труб

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический приборВнутренний диаметр (мм)
Унитаз110
Ванна, душевая кабинка, мойка40 — 50
Раковина, биде40 — 50
Стиральная и посудомоечная машинка25
Комбинированный слив50
Канализационная разводка50
Стояк110
Отводы65 — 75

Назначение ПВХ трубы и основные характеристики

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

  1. внутренняя канализация:
  2. наружная;
  3. напорная система;
  4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

  • высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
  • устойчивость к негативному влиянию агрессивной среды;
  • идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
  • большое значение внутреннего давления, минимум 6 бар, а максимум 16;
  • самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
  • удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
  • предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

  • Dн — внешний диаметр трубы,
  • d — внутренний диаметр,
  • Dy — усредненный показатель просвета,
  • b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

  • 25 мм — стиральные машины, посудомойки,
  • 30-47 мм — раковина в ванной, биде,
  • 38-50 мм — кухонная кабинка, ванна или душ,
  • 50 мм — разводка канализационной системы внутри здания,
  • 70-86 мм — различные отводы от центрального стояка,
  • 100-118 мм — унитаз, центральный стояк,
  • 150-190 мм — участок от центрального стояка до городских канализационной системы,
  • 200 мм — отвод стоков от бань (саун),
  • 240-300 мм — отвод стоков из бассейнов,
  • 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

  • Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
  • Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
  • Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
  • Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
  • Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
  • Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Основные виды расчетов

При выполнении расчетов чаще используют данные СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», а также рекомендации из СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».

Уклон трубопровода канализации

Рекомендуемый уклон

Уклон отвечает за безнапорную работу системы и беспрепятственный сброс стоков в приемник. В таблицах СНиП приведены рекомендуемые для каждого диаметра труб минимальные уклоны:

  • сечение 110 мм — 1 см на каждый погонный метр коллектора;
  • диаметр 160 мм — 0,8 см на метр;
  • сечение 220 мм — 0,7 см на один метр протяженности коллектора.

Для внутренней части коммуникации придерживаются 1,5-2 см уклона на каждый погонный метр.

Если есть необходимость высчитать уклон коллектора через формулу, пользуются такой: d х коэффициент, где d — это сечение трубопровода, а коэффициент соответствует таким значениям:

  • 160 — 0,6;
  • 220 — 0,7;
  • 500 мм — 1;
  • 600-800 — 1,1;
  • 1000-1200 мм — 1,3.

Расчет сечения труб

Чтобы уложить трубы нужного диаметра, можно воспользоваться данными СНиП. Выглядят рекомендуемые значения следующим образом:

  • внутренняя часть канализации от всех сантехнических приборов — 50 мм;
  • труба от унитаза — 110 мм;
  • общественный стояк — 110-160 мм;
  • наружная часть канализации — 160-220 мм (для частного сектора и многоквартирного жилого дома);
  • центральная магистраль и промышленные предприятия — от 500 мм.

Расчет наполнения коллектора

Высчитывают наполненность трубы по формуле: Y= h/d. Здесь значение h — это максимальный уровень жидкости в системе, d — внутреннее сечение коллектора. В норме результат должен колебаться в пределах от 0,3 до 0,6.

Пример расчета уровня наполненности трубы канализации в частном секторе: за исходные данные берут уровень наполненности коллектора в пределах 60 мм, в то время как сечение тубы составляет 110 мм. Согласно приведенной формуле, 60/110 и получается 0,55. Значение соответствует норме.

Вычисление пропускной способности труб

На момент проектирования системы обязательно высчитывают пропускную способность трубопровода – определяют расчетные расходы сточных вод. Этот параметр вычисляют относительно суток, часов и секунд в зависимости от назначения здания (жилое, предприятие и пр.). Секундный расход стоков исчисляют в литрах, для суточного и часового данные исчисляют в м3.

Данные для средних расходов:

  • Qcp.сут= п · Nр / 1000 м³/сутки;
  • Qcp.час= п · Nр / (24 · 1000) м³/час;
  • qср.сек= п · Nр / (24 · 3600) л/сек.

Где:

  • п — средние нормы водоотведения на 1 жителя (в литрах);
  • Nр– расчётное количество жителей.

Для максимальных расходов:

  • Qмакс.сут= Qcp.сут · kсут = п · Nр · kсут / 1000 м³/сутки;
  • Qмакс.час= п1 · Nр · kобщ / (24 · 1000) м³/час;
  • qмакс.сек= п1 · Nр · kобщ / (24 · 3600) л/сек.

Где k – коэффициенты неравномерности: kсут – суточной, kобщ – общей.

Чтобы определить максимальную пропускную способность коллектора, пользуются формулой: q = aХv, где значение а – площадь живого сечения потока, а v – скорость транспортировки стоков.

За норму максимальных скоростей для каждого вида труб (материал изготовления) принято считать 8 м/с (металл) и до 4 м/с (бетон, пластик). Если скорость по факту получается больше, её нужно гасить с помощью поворотов системы или монтажа перепадных колодцев.

Пластиковые канализационные трубы.

Такой вид труб постепенно и уверенно вытесняет с обихода чугунные трубы, но широко и везде применять такие трубы не получается, в связи с этим их конструкцию необходимо модифицировать.

Модификации пластиковых канализационных труб.

  • Трубы из поливинилхлорида;
  • Полипропиленовые трубы;
  • Гофрированные трубы из полиэтилена.

Канализационные трубы из поливинилхлорида (ПВХ) — для применения в наружных канализационных системах. Имеют прочность механическую и химическую, обладают высокой устойчивостью к перепадам температур, могут быть оранжевого и серого цвета. Но даже при хорошей термоустойчивости, следует помнить, что высокая температура разрушает этот материал. При постоянной эксплуатации верхняя допустимая граница рабочей жидкости не должна превышать 40 градусов. При ненадлежащем использовании срок службы данного вида труб резко сокращается. Трубы из ПВХ имеют подразделение по прочности: SN2 – легкие, SN4 – средние, SN8 – тяжелые.

Полипропиленовые канализационные трубы (ПП) — это трубы серого цвета, самые распространенные из пластиковых труб. Превосходят труб ПВХ по характеристикам теплостойкости и жесткости. При этом ПП трубы не советуется использовать для наружной канализации.

Канализационные гофрированные трубы из полиэтилена — применяются в локальных канализационных системах (строительство коттеджей, городской канализации), широко используются для наружных водопроводов. Для такого вида труб характерны большие размеры, в диаметре от 250 и до 850мм. Рекомендованная глубина монтировки около 15 метров. Из-за наличия гофрированной стены — прочные и жесткие, с гладкой внутренней стороной.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
