Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Муфты для соединения

Чтобы соединить между собой два отрезка электропроводки, заключенной в гофрированный рукав, а также при соединении их к различным аппаратам или оборудованию, необходимы специальные фитинги.

1. Резьбовые муфты со специальной царапающей гайкой. Именно она обеспечивает дополнительное заземление шланга. Производители предлагают прямые муфты и угловые, с наружной резьбой и внутренней.
2. Вводные соединительные муфты. Их применяют в процессе монтажа проводки к щитам, ящикам или оборудованию.
3. Резьбовой крепежный элемент специального назначения. Его используют, когда надо соединить сам металлический рукав к металлической трубе, которая является своеобразным коробом для электропроводки.
4. Прямая муфта, используемая для соединения двух концов самого металлорукава. Это резьбовой элемент (резьба внутренняя двухсторонняя), шаг резьбы соответствует шагу витка рукава.

Разновидности гофры

Давайте теперь подробно рассмотрим типы и классификации сильфонов, имеющихся сегодня на рынке.

Различия по конструкции

• Легкая волнистая кровля — этот материал имеет очень тонкие стенки и поэтому очень гибкий. Такой раствор рекомендуется использовать под облицовкой из различных материалов для механической защиты, но следует иметь в виду, что он не очень хорошо противостоит вибрациям. Что делает этот вариант таким популярным, так это простота его использования, особенно если установка требует много крутых поворотов. Цена материала будет самой низкой.
• Средней плотности — обладает большей жесткостью, чем предыдущий, и подходит для использования как в растворе, так и в стенах, но для полов лучше использовать следующий тип, так как если масса бетона деформирует гофру, вы потеряете главное преимущество такой установки — возможность замены кабеля без демонтажа покрытия.

Сильно гофрированная — этот вид изоляции имеет очень толстые стенки и низкую подвижность. Его можно устанавливать как в открытый грунт, так и в цементный раствор. Поскольку эта гофрированная труба для наружных кабелей имеет очень большой радиус изгиба, для изгибов используются специальные фитинги (уголки, соединители, отрезки и т.д.). Это решение отличается высоким уровнем защиты от пыли и влаги.

Усиленная кабельная гофра — внутри такого кабелепровода находится оплетка из стальной проволоки, что делает его очень устойчивым к разрыву. Считается лучшим выбором для наружной установки, как подвесной, так и заглубленной.

Отдельно существуют варианты с зондом и без него, также называемые протяжкой. Каковы преимущества этих устройств? Все просто — это позволяет нам гораздо легче прокладывать кабели через изделие. Если вы попытаетесь сделать это без него, вы не сделаете ни одного поворота. Это также может стать проблемой на прямом участке, если он имеет значительную длину.

Процесс снятия довольно прост. Плотно привяжите конец проволоки к проволоке с одного конца, чтобы он не зацепился за ребра, когда вы будете проходить через трубку, и вытяните его с другой стороны.

Особенности монтажа

При открытом монтаже гофрированной трубы для проводов и кабелей используют пластиковые клипсы. Их выбирают в зависимости от внешнего диаметра гофры. Крепят через каждые 20-30 см на дюбеля или саморезы. В установленные клипсы заводят трубу и прижимают их до щелчка. Разрабатывая трассу для установки гофры, учитывают некоторые особенности:

• Максимальная длина участка – 20-25 м, при условии, что на трассе есть не больше 4 поворотов.
• Угол поворота должен быть не меньше 90°, а радиус – предельно большим.
• Повороты не располагают вблизи друг друга. Расстояние — минимум 4-5 м. Когда есть крайняя необходимость в близком расположении, ставят ревизионный лючок либо распределительную коробку.
• При рядом расположенных трассах для слаботочных проводов и электрической проводки наименьшая дистанция для прокладки 2-х гофрированных рукавов должна составлять 20 см. Пересечение допустимо исключительно под прямым углом.

Эти правила актуальны и для подземной, и для наземной прокладки кабельной сети. Стоимость гофрированной трубы зависит от материала. Бюджетными вариантами считаются изделия из ПВХ, немного дороже стоят трубы из полипропилена, а самые дорогостоящие – армированные.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

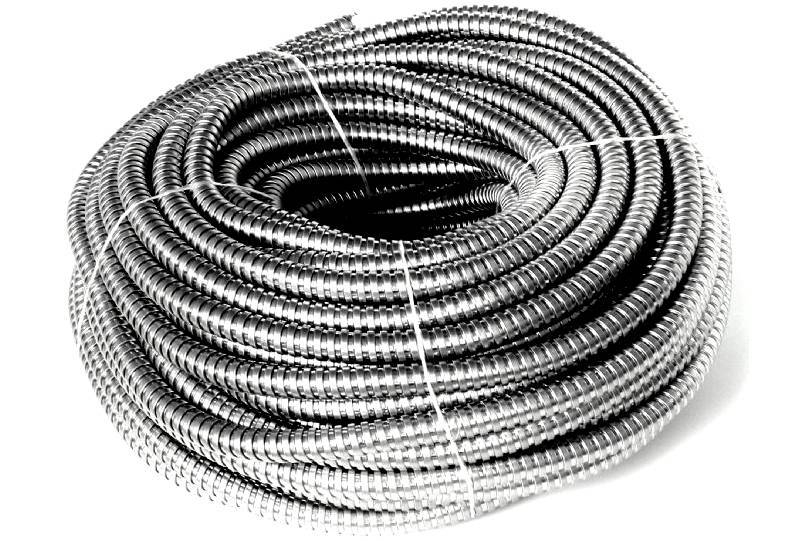

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см2,
• Легкая – нагрузка до 320 Н/см2,
• Средняя – нагрузка до 750 Н/см2,
• Высокая – нагрузка до 1250 Н/см2,
• Очень высокая – нагрузка до 4000 Н/см2.
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

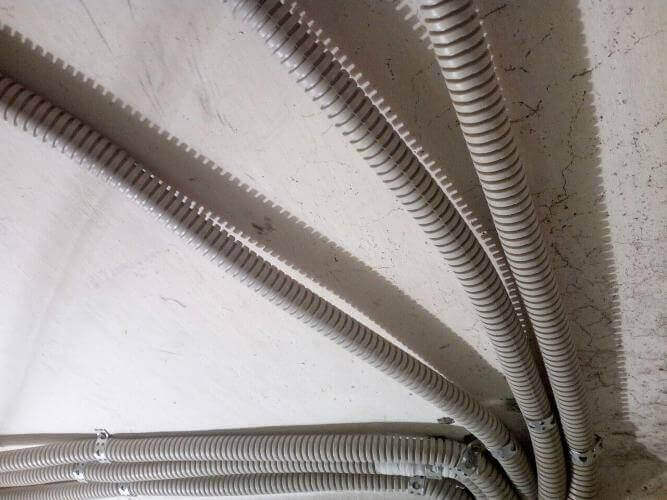

• серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

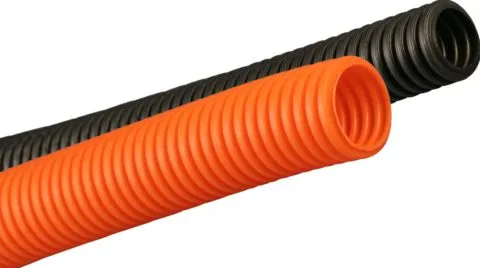

• черный и оранжевый цвет это ПНД – полиэтилен низкого давления
• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу.

Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Прокладка кабелей в плинтуса — как укладывать провода в плинтуса после ремонта

Правила прокладки кабелей в помещениях

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Плюсы и минусы

Помимо перечисленных характеристик, к плюсам можно отнести:

• доступная цена;
• простой и легкий монтаж;
• крепление кожуха выполнить легче, чем крепление проводов – он меньше провисает;
• удобно складировать и перевозить;
• монтаж в рукаве – дополнительная защита от удара током;
• легкость демонтажа в случае ремонта и возможность повторного использования при замене проводов.

Минусы:

• при размещении на улице или во влажных помещениях подвержены коррозии, пусть даже и через много лет после установки;
• электропроводность – при нарушениях целостности кабелей и проводов это может представлять опасность для человека.

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

• повышение пожарной безопасности при работах на горючих перегородках;
• уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
• предотвращение механических повреждений кабеля;
• уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
• протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
• увеличение водонепроницаемости при подземном монтаже;
• облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Внутренний, мм	Наружный, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Как подобрать гофру для кабеля: гофрированный шланг использовать для наружной электропроводки квартире на улице в деревянном доме лучше выбор по сечению диаметру толщина виды размеры труба таблица характеристики
Чаще всего возникает ситуация, когда соединение между протяжкой и проводом расцепилось внутри трубы или зонд оборвался.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Прокладка кабеля в гофре: обзорная характеристика гофрированных труб, способы протягивания проводов Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией. Спрашивайте, я на связи!

Виды гофрированных рукавов для кабелей

Гофрорукава различаются по виду или исполнению (прочность, гибкость,толщина) и материалам.

Вид гофры	Нагрузки до, Н/5 кв. см	Характеристики и область применения
Лёгкая	320	тонкостенная, гибкая, непрочная, подходит для укладки в жилых помещениях под обшивкой.
Средняя	750	гибкая, устанавливается в стеновые штробы.
Тяжелая	1250	жесткая, толстостенная, монтируется в стяжку пола.
Сверхтяжелая армированная	от 4000	стальная проволочная спираль в оболочке из пластика, используется на улице, в том числе – под землей и в подвешенном состоянии.

Чем тоньше стенки гофрированного рукава, тем он эластичней, что существенно упрощает монтаж особенно на тех участках сети, где требуется сделать повороты. Но в тех случаях, когда нужна высокая износостойкость, лучше выбрать более жесткие варианты исполнения.

Нужно помнить, что самые толстостенные трубы нельзя сгибать под прямым углом, так как в месте сгиба они могут сломаться.

По материалам, из которых изготавливают гофрированные трубы, выделяют следующие виды:

• поливинилхлоридные (ПВХ),
• полиэтиленовые высокого давления (ПВД) и низкого давления (ПНД),
• полипропиленовые (ППР),
• металлорукав.

Материал	Достоинства	Недостатки	Область применения
ПВХ	доступная цена, самозатухание при возгорании, гибкость, удобство монтажа	портится от УФ-лучей, теряет прочность при замерзании, размягчается при сильном нагревании, неустойчивы к повышенной влажности, непрезентабельный серый цвет	в сухих отапливаемых помещениях с нормальной влажностью, кабель-канал рекомендуют спрятать за вагонкой, гипсокартоном или стеновыми панелями
ППР	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности	средняя прочность и гибкость	на улице и в жилых и бытовых помещениях
ПВД, ПНД	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности, кислотам, маслам и растворителям	средняя прочность и гибкость	на улице и в любых помещениях, в том числе технических, в бетонных конструкциях и кирпиче
металлорукав из оцинкованной стали (РЗ-Ц), из белой жести  (РЗ-СЛ)	многообразие вариантов исполнения, высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию	негерметичен, при сжатии расходится, пропускает к кабелю влагу и пыль	в сухих помещениях, на прямых участках, при проведении кабель-канала по легковоспламеняемым конструкциям
металлорукав с изоляцией ПВХ (РЗ-ЦП)	высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию, самозатухание	высокая стоимость	в санузлах и надворных постройках

Правила монтажа

Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.

При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.

Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:

• Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
• На один участок не допускается делать более 4 поворотов.
• От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
• Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
• Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.

Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.

Почему так популярны трубы металлические гофрированные для электропроводки

Основным предназначением металлической гофры для проводки является защита проводов от разных повреждений. В жилых помещениях металлогофра используется для кабелей, которые проводятся по сгораемым поверхностям. Это различные электрические проводки над подвесными конструкциями, в хозяйственных строениях и постройках из дерева.

Прокладка гофроизделий

Дополнительная защита важна при контакте кабеля с магистралями трубопроводов

Это важно при пересечении с отопительными магистралями и газопроводом. Укладка электропроводки внутри металлического корпуса делается в несколько шагов:

• провода затягиваются внутрь защищающей магистрали;
• установка конструкции на поверхностях и подвод проводов в щитовые короба;
• подсоединение кабелей.

Варианты гофры

Защитная магистраль прокладывается по разнообразным поверхностям при помощи клипс. Крепить нужно через расстояния, чтобы исключить провисание

Уделите внимание монтажу кабелей и проводов внутрь электроприборов. В гофре не должен собираться конденсат

При вводе в конструкции электрощитов применяются разнообразные муфты. Для соединения элементов применяются фитинги.

Применение металлических магистралей в промышленных целях

Металлическая отличается от аналогичных вариантов повышенной прочностью. Также представлены следующие варианты:

• пластиковая гофра имеет отличные технические характеристики;
• уличный вариант используется для проводки снаружи, она устойчива к агрессивным проявлениям окружающей среды;
• для сохранения проводов в автомобилях применяется автомобильная труба;
• изделие для протяжки кабеля в земле обладает износоустойчивостью и может эксплуатироваться очень долго;
• к современным вариантам относится ПВХ конструкции;
• термостойкий вариант имеет повышенный уровень прочности и не подвержен термическому воздействию.

Прокладка кабеля в гараже

Разные виды изделий

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

Полимерная гофра для проводов

В следующем списке приведены особенности разных материалов:

• Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
• Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
• В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
• Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

Трубы металлические гофрированные для электропроводки

Такие изделия дороже. Но именно их применяют при высокой запыленности атмосферы, если не исключен контакт с агрессивными соединениями. Металл защитит от повреждения оболочки грызунами. Он обеспечит повышенную прочность и не горючесть. Этот материал не впитывает загрязнения и запахи, не выделяет вещества при нагреве. Его применяют, чтобы дополнительно экранировать электромагнитные помехи.

Металлическая гофра для проводки способна выполнять свои функции десятки лет

Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

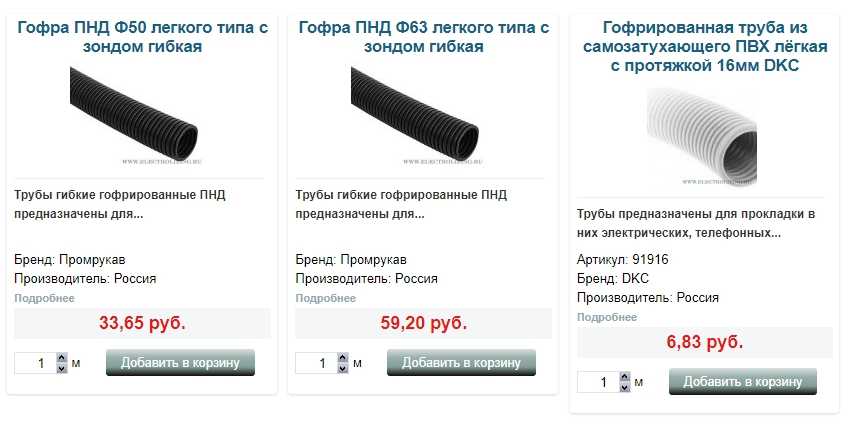

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки

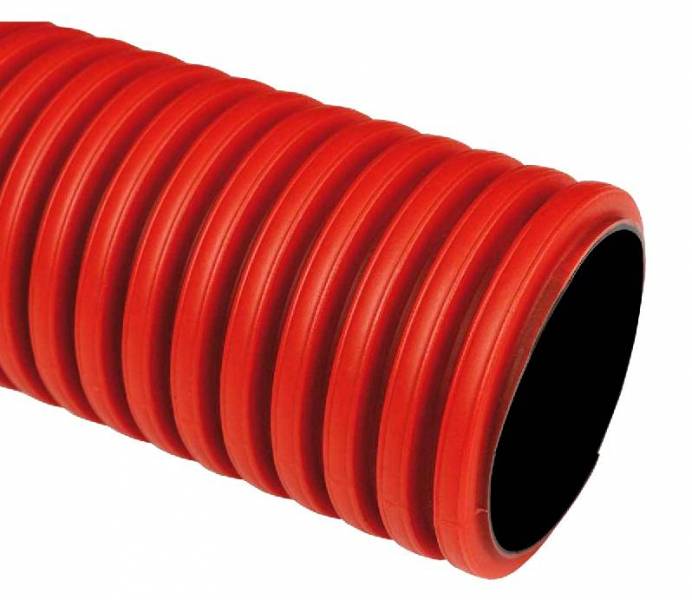

Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Несколько советов

• При монтаже проводки следует по возможности избегать образования острых угловых соединений.
• Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
• Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

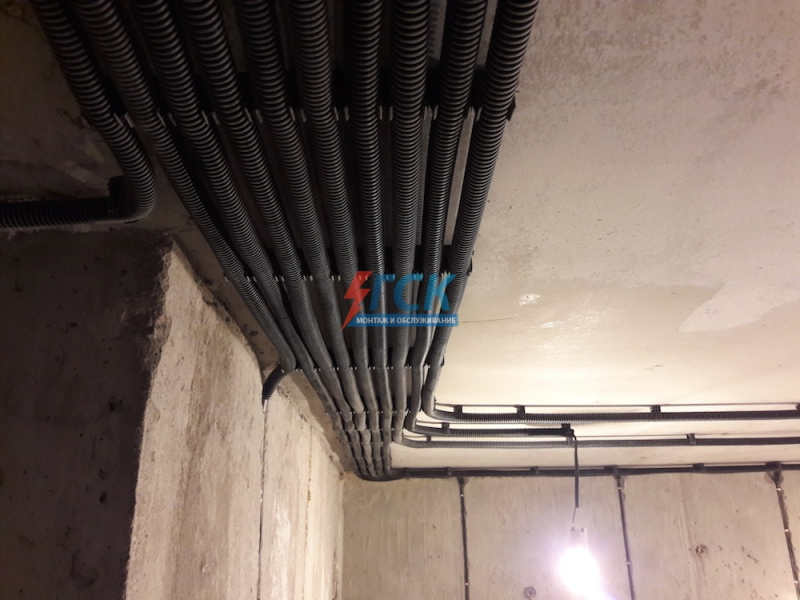

Гофрозащиту можно уложить в штробы в стене и заштукатурить

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно

Крепление гофрозащиты в распределительном щите
