СКОЛЬКО КУБОВ БЕТОНА НАДО ДЛЯ ЗАЛИВКИ ЛЕНТОЧНОГО ФУНДАМЕНТА?

Чтобы рассчитать сколько кубов бетона, необходимо для заливки ленточного фундамента, нужно знать ширину ленты фундамента, ее высоту и суммарную длину. Ширина ленты фундамента составляет обычно от 20 см до 40 см и зависит от того, какой должна быть площадь опоры у фундамента. Высота ленты фундамента – это глубина его заложения плюс высота его надземной части (обычно это 40-50 см). При заложении ленточного фундамента на глубину 1,5 м и высоте надземной части 0,4 м общая высота составит 1,9 м. Общая длина ленты фундамента – это периметр внешних стен и длина ленты под внутренними стенами. Для того же дома размером 6 м на 6 м с одной внутренней стеной общая длина ленты составит 30 м (24 м внешние стены и 6 м – одна внутренняя). Если ширина ленты составляет 0,4 м, то общий расход бетона на такой ленточный фундамент составит 0,4 м х 30 м х 1,9 м = 22,8 м 3 .

Виды опалубки

При заливке ленточного фундамента можно использовать разные типы опалубки. Например:

  1. Съемная. Представлена в виде щитов, собрать которые можно на строительной площадке. Ее демонтаж осуществляется перед началом заливки раствора бетона.
  2. Несъемная. Изготавливается из пенополистирольных блоков, которые заливаются бетоном. Она не снимается, а остается в конструкции постройки, выполняя функцию утеплителя.
  3. Комбинированная. Имеет вид несъемной конструкции, полость которой закладывается утеплителем, например, пенополистиролом. Внешняя часть демонтируется после заливки бетоном, а ее внутренняя часть остается в конструкции строения, как утеплитель.

Классификация опалубки также базируется по материалам, которые используются при ее изготовлении. Это может быть:

  • дерево (обрезная доска или фанера);
  • металл;
  • пластик.

Отличается также технология изготовления. Среди наиболее часто используемых можно выделить следующие:

  1. Готовая. Ее можно приобрести или взять в аренду, смонтировав на строительной площадке.
  2. Выполненная самостоятельно. Изготавливается на месте из деревянных щитов с учетом размеров постройки.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

  • γc – коэффициент эксплуатационных условий;
  • γn – коэффициент запаса надежности, принимаемый равным 1,2;
  • F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Сбор нагрузок на грунт (F)

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

  • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
  • бревенчатый и брусчатый сруб – 72-95 кг/м²;
  • кирпичная кладка толщиной 15 см – 210-260 кг/м²;
  • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

  • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
  • то же, но с плотным утеплителем – 140-190 кг/кв.м;
  • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
  • перекрытие бетонными плитами – 500 кг/м².

Крыша:

  • металлическая кровля из листа – 22-30 кг/кв.м;
  • рубероид, толь – 30-52 кг/кв.м;
  • шифер – 40-54 кг/кв.м;
  • керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

  1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.

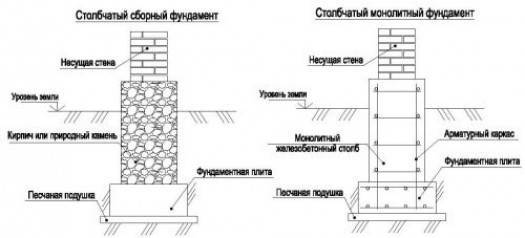

  2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
  3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

  • северные районы – 180-195 кг/м²;
  • средняя полоса РФ – 95-105 кг/м²;
  • южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

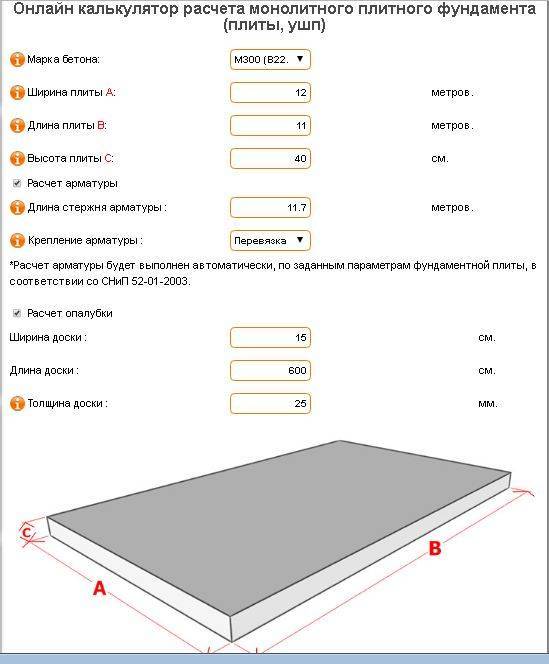

И получите точные данные требуемого объема бетона, количество арматуры в метрах и ее вес, а также количество пиломатериалов для опалубки и площади всех поверхностей вашего монолитного фундамента. В итоге программа выдаст вам чертеж ленточного фундамента по вашим размерам.

Пример расчета материалов на строительство ленточного фундамента

Методика определения нужных материалов на примере поможет разобраться в алгоритме вычислений их расхода с помощью калькулятора.

Например, проектом предусмотрено строительство дома с размерами в плане 9 х 7 метров. Внутренние стены имеют длину 22 метра. В итоге – общая протяженность фундамента составит:

2 (9 + 7) + 22 =54 метра.

Исходными данными для расчета являются:

  • ширина фундамента, составляющая 30 см;
  • глубина залегания фундамента – 75 см.

Все параметры нужно привести к одной единице измерения.

  1. Расчет объема бетона
    • Определяем количество бетона, которое необходимо уложить в основание постройки:
    • 54 х 0,3 х 0,75 = 11,55 куб. м.
  2. Расчет компонентов
    • Проектом предусмотрено использование бетона марки М250. Для этого используем соотношение компонентов 1 : 4 : 4 (цемент, песок, щебень). Количество воды рассчитывается в зависимости от требуемой пластичности бетона и величины фракций наполнителя.
    • Получим, что для 1 м³ бетона, изготовленного из цемента марки М400 и щебня со средней величиной зерна 20 мм, нужно:
    • цемента 336 кг;
    • щебня 1344 кг;
    • песка 1344 кг;
    • воды 205 литров.
    • Для всего объема бетона 11,55 м³ количество материалов будет равняться:
      • цемента: 11,55 х 0,336 = 3,88 тонны.
      • щебня: 11,55 х 1,344 = 15,52 тонны.
      • песка: 11,55 х 1,344 = 15,52 тонны.
      • воды: 11,55 х 0,205 = 2,36 тонны или 2,36 тыс. литров.
  3. Расчет арматуры
    1. Армирующие элементы, располагаются в нашем примере по объему основания в два горизонтальных ряда и вертикально – через каждые 50 см.
    2. Нужное количество арматуры для горизонтальных рядов подсчитываем удвоением периметра ленты: 54 х 2 = 108 метров.
    3. Для вертикальных стержней арматуры длиной по 0,75 м (высота фундамента) потребуется 108 шт.: 54 х 2. Общая длина арматуры равняется: 108 х 0,75 = 81 метр. Ее диаметр заложен в проекте после расчета фундамента на прочность.
  4. Расчет пиломатериалов на опалубку
    1. Предполагается использовать доску 25 мм, длиной 6 метров, шириной 0,2 м. В основе расчета лежит сумма площадей боковых поверхностей надземной части фундамента (ее высота 0,30 м):
      1. 2 х 54 х 0,3 = 108 пог. м. х 0,3 м = 32,4 м²
      2. Учитывая, что каждая доска имеет площадь 1,2 м² (6 х 0,2), количество досок для опалубки определится: 32,4 : 1,2 = 27 штук. С учетом расхода материала для соединения досок между собой и запаса их количество возрастет на 50%, т. е. 27 х 1,5 ≈ 40 шт. досок.

Расчет состава бетонной смеси

В статье о бетоне для фундамента мы достаточно подробно описывали характеристики бетонной смеси и то, как они сказываются на надежности и прочности возведенного из них монолита. Но представленных там данных явно недостаточно для того, чтобы сделать необходимое количество бетона своими руками. При расчете процентного состава бетонной смеси нет мелочей: нужно учитывать и водоцементное отношение (В/Ц), и характеристики заполнителей (песка и щебня), и марку используемого цемента. С чего же начать?

Допустим, нам необходимо получить бетон марки М300 из портландцемента М400. Смотрим значения, представленные в таблице 1. Из нее видно, что водоцементное отношение равно 0,53. Данные таблицы актуальны для бетонной смеси, приготовленной на основе щебня и песка, модуль крупности которых не превышает 2,5 – компоненты со средним размером зерен. Если же нам необходимо приготовить бетонный раствор без щебеночного заполнителя, то от значения В/Ц необходимо отнять 0,1. В нашем случае получается, что водоцементное отношение будет равно 0,43. Что это значит? В первом случае (В/Ц=0,53) при использовании 50 кг цемента необходимо добавить в смесь 50×0,53=26,5 литра воды, во втором (В/Ц=0,43) – 21,5 л. Но это мы всего лишь пояснили термин «водоцементное отношение». Перейдем к конкретному примеру.

Необходимо получить: 10 кубов бетона М300 с подвижностью П2 (осадка конуса до 50 мм)

  • щебень (максимальный размер зерен – 25 мм), плотность — 2700 кг/м 3
  • песок средней фракции, плотность – 2500 кг/м 3
  • портландцемент М400, плотность которого в составе водно-цементной массы – 3000 кг/м 3

По таблице 1 находим значение В/Ц для получения проектной марки бетона М300. Оно равно 0,53. Смотрим на данные таблицы 2. В ней указано, что при использовании щебня с максимальным размером зерен 25 мм для приготовления одного куба бетона требуется 195 литров воды (или 0,195 м 3 ). Получается, что для 1 куба бетона потребуется: 195/0,53=368 кг цемента Далее необходимо рассчитать, сколько по объему на кубический метр занимают заполнители (песок и щебень): 1-((368/3000)+0,195)=0,682 м 3 или 682 литра Теперь, пользуясь данными таблицы 2, находим объемное содержание песка в смеси наполнителя. В нашем случае оно равно 46% или просто 0,46. Зная его, несложно рассчитать объем песка: 682×0,46=313,7 литра или 0,314 м 3 Отнимаем от общего объема наполнителей объем песка и получаем объем щебня: 682-313,7=368,3 литра или 0,368 м 3 Зная объемы наполнителей и плотности, несложно рассчитать их массу. Так, для песка она составит: 0,314×2500=785 кг, для щебня – 0,368×2700=993,6 кг.

Итого, чтобы приготовить один кубометр бетонной смеси проектной марки М300 из портландцемента М400 потребуется:

368 кг цемента, 195 л воды, 785 кг песка, 993,6 кг щебня

Для приготовления десяти кубов полученные значения необходимо умножить на 10. Эти данные используются для корректировки расчета фундамента. Можно также выразить массовое соотношение цемента, песка и щебня:

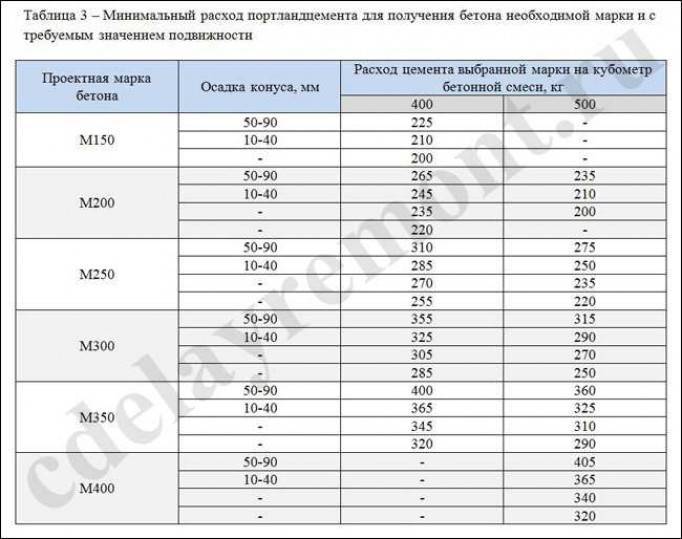

По таблице 3 удостоверились в том, что расчетная масса цемента не меньше табличных значений, указанных для приготовления бетонной смеси М300 с осадкой конуса до 50 мм (П2) из цемента М400.

Рассчитываем компоненты для одного замеса бетона

Предположим, что в вашем распоряжении имеется строительная бетономешалка с полезным объемом 500 литров. Сколько материалов необходимо на приготовление одного замеса бетона в этом случае? Воспользуемся ранее полученными данными по производственному расходу материалов для получения одного кубометра бетонной смеси:

368 кг цемента, 195 л воды, 785 кг песка, 993,6 кг щебня

Дополнительными данными являются: объемный вес песка, щебня и цемента – 1600 кг/м 3 , 1500 кг/м 3 , 1300 кг/м 3 , соответственно.

Для начала определяем коэффициент выхода бетона: 1/((368/1300)+0,195+(785/1600)+(993,6/1500))=0,613 Далее рассчитываем расход каждого из компонентов на один замес, отталкиваясь от доступной емкости барабана бетономешалки (500 л). Расход цемента составит: 500×0,613×368/1000=112,8 кг Расход воды: 500×0,613×195/1000=59,8 кг Расход песка: 500×0,613×785/1000=240,6 кг Расход щебня: 500×0,613×993,6/1000=304,5 кг

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Правила монтажа армокаркаса по СНиП

Количество необходимой для закладываемой конструкции арматуры и расстояние между арматурными прутьями напрямую зависят от размеров фундамента.

Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:

  • диаметра прута;
  • размера бетонного заполнителя;
  • направления бетонирования;
  • технологии укладки;
  • вида бетонного уплотнителя.

Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.

Все самое важное об армировании ленточного фундамента найдете в этой публикации

Требования к бетону

Бетон для ленточного фундамента должен отвечать определённым физико-техническим требованиям. Среди них:

  • прочность;
  • морозостойкость;
  • водонепроницаемость.

Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.

Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.

Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.

Марки бетона, рекомендуемые для сооружения ленточного фундамента:

Марка бетонаКласс бетонаПрочность бетона, кг/см2МорозостойкостьВодонепроницаемость
М-200В-15196,5F-100W-4
М-250В-20261,9F-100W-4
М-300В-22,5294,4F-200W-6
М-350В-25327,4F-200W-8
М-400В-30392,9F-300W-10

Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:

Тип сооруженияСлабопучинистые грунтыПучинистые грунты
Лёгкие деревянные или каркасные домаМ-200М-250
Дома из бруса, бревенчатые срубыМ-250М-300
Дома из арболитовых блоков и подобных им материаловМ-300М-350
Дома из кирпича, камня, железобетонаМ-350М-400

Требования к арматуре

Для армирования ленточного фундамента используется стальная или композитная арматура. Поверхность её профилирована, что приводит к передаче максимальной нагрузки от прогибающегося бетона к арматурным прутьям.

Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.

Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.

В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:

  • горячекатанная;
  • термомеханически упрочнённая;
  • механически упрочнённая в холодном состоянии;
  • неметаллическая композитная.

Как сделать расчет самостоятельно

Любой расчет кубатуры фундамента делается, отталкиваясь от основных формул: ширина х высоту х длину = объем или площадь х высоту = объем. Но если формы фундамента неровные как у параллелепипеда , то применяют формулу трапеции: (Ширина низа + Ширина верха)/2 х высоту х длину = объем.

Все размеры нужно замерять, когда готова опалубка, прямо по ней. Но можно посмотреть заданные размеры в плане дома, если фундамент там рассчитывался. Если нет, то можно начертить схему фундамента самостоятельно и выполнить расчеты по ней

При расчете важно учесть все элементы, которые могут повлиять на кубатуру, например, ребра жесткости. При расчете каждой конструкции фундамента есть свои тонкости

Кубатура плитной конструкции

Этот тип фундамента представляет из себя цельную плиту, расположенную под домом. Рассчитать плитный фундамент проще всего. Достаточно нарисовать параллелепипед и рассчитать его объем. Следовательно, формула будет: площадь х высоту = объем. Так, если ширина фундамента ровна 15 метров, длина 10 метров и высота 1 метр, то получается 10 х 15 х 1= 150 м3.

Если в планируемом фундаменте есть дополнительные ребра жесткости, то их нужно рассчитать отдельно и прибавить к основной цифре. Например, запланированы 3 ребра жесткости длиной по 5 метров, шириной 0,2 метра и высотой 0,25 метра. Объем бетона на эти ребра равен 5 х 0,2 х 0,25 х 3 = 0,75 м3. А мы же знаем, что общая кубатура 150 м3, значит для строительства нужно 150, 75 м3 бетона.

Если в фундаменте есть пустоты, то тоже высчитывается их суммарный объем отдельно и вычитается из общего.

Кубатура ленточного основания

Ленточный фундамент чаще всего монтируют под строительство дома из профилированного бруса или оцилиндрованного бревна. Так как конструкция облегченная и не нуждается в усиленном фундаменте. Рассчитать его сложнее. Причем высота ленточного фундамента может зависеть сразу от нескольких факторов (глубина залегания вод, неровный ландшафт и т.д.), которые могут отличаться для одного фундамента. Так высота будут везде разной. Ширина от сложности конструкции тоже может меняться. Причем ленточный фундамент может быть как прямоугольный, так и в виде трапеции сужаться, или расширяться к низу. Высчитывать объем, нужно исходя из его формы.

В таких случаях объединяют участки одинаковые по показателям и рассчитывают их объем отдельно, а потом суммируют. Длину фундамента при этом рассчитывают не по протяженности, а по средней цифре между внешними стенками опалубки. Так можно избежать лишних затрат на бетон. При этом из общего объема вычитают объем всех пустот.

Кубатура столбчатого основания

При таком расчете кубатуры нужно учесть, какую форму имеет столб. Он может быть квадратный, четырехсторонней, усеченной пирамиды или круглой. Рассчитывать объем цилиндра следует по формуле: число Пи х радиус 2 х высоту = объем. Число Пи всегда равно 3, 14. Например, столб имеет высоту 2 метра, радиус у него 0, б5 метра. Высчитываем объем кубов бетона: 3, 14 х 0,622 х 2 =2, 41 метра3 на 1-у столбушку. Умножаем это число на количество столбов и получим нужный объем бетона.

Если между столбами есть ленточная обвязка, то отдельно высчитывается ее объем и прибавляется количество столбушек.

Чтобы расчеты были произведены грамотно, не получилось так, что в итоге не хватило раствора или были истрачены лишние деньги нужно учитывать ряд тонкостей:

  1. При любой работе потери бетона будут равны 5-8%. Это нужно учитывать при расчете.
  2. Вместо щебня в бетон можно добавить ПГС, так раствор выйдет дешевле.
  3. Для деревянного дома достаточно глубины фундамента 0,5 м, так как конструкция легкая.
  4. Для строительства одноэтажного дачного дома из бруса пойдет раствор М 150, для жилого более М 200.
  5. Приобретать готовый бетон всегда дороже.

Как бы ни производились расчеты, на калькуляторе или от руки, нужно несколько раз пересчитать и проверить результат. При любом незначительном изменении в конструкции фундамента расчет следует провести еще раз.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Калькулятор расчета

Тип фундамента
вариант 1 вариант 5
вариант 2 вариант 6
вариант 3 вариант 7
вариант 4 вариант 8
Размеры фундамента
Ширина, мм.
Длина, мм.
Высота, мм.
Толщина, мм.
Размер, мм.
Арматура
Горизонтальные ряды 01234567 8910
Вертикальные стержни 012345
Соединительные стержни 012345
Шаг
Диаметр арматуры 68101214161820222528
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)

Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

  • Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
  • Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
  • По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
  • Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента

предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Учет состояния грунта

Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.

Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.

Значения сопротивления нагрузке для некоторых типов грунта:

Характер грунтаКоэффициент
пористости
Ro ,
кг/см²
СухиеВлажные
Супеси0,5
0,7
3,1
2,6
3,1
2,0
Суглинки0,5
0,7
1,0
3,0
2,6
2,0
2,4
1,8
1,1
Глины0,5
0,6
0,8
1,0
6,0
5,0
3,1
2,6
4,2
3,0
2,0
1,2

Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.

С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).

При определении заглубления фундамента важную роль играют такие параметры состояния грунта:

  1. Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
  2. Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
  3. Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.

Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

  • рабочие стержни в ребрах;
  • сетка в верхней части.

Армирование плиты перекрытия по профлисту Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

Пример вычисления необходимых параметров

Рассмотрим расчет арматуры для ленточного фундамента на примере.

Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).

Тогда площадь сечения составит:

40 • 100 = 4000 см2.

Определяем общую площадь сечения арматуры (минимальную):

4000 : 1000 = 4 см2.

Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.

Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).

Тогда количество рабочих стержней при длине 6 м составит:

(30 : 6) • 4 = 20 шт.

Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.

Тогда при длине ленты 30 м понадобится:

30 : 0,5 = 60 шт.

Определяем длину одного хомута.

Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:

(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.

Общая длина вертикальной арматуры:

2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.

ОБРАТИТЕ ВНИМАНИЕ!
Полученные значения следует увеличивать на 10-15%, чтобы иметь запас на случай ошибок или непредвиденных расходов материала.

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
