Стропила – каркас будущей крыши
Если мауэрлат уложен и закреплён правильно, то монтаж стропил, подготовленных по одному шаблону, даже для фигурных крыш будет несложным. Собственно говоря, на этом сходство с каркасом под другие кровельные материалы заканчивается. Под жёсткие листы кровли обрешётку можно сделать из необрезной доски в один слой с интервалом между досками в 150–400 мм. Под гибкую черепицу необходимо готовить сплошное ровное и гладкое основание в два слоя:
- Собственно обрешётка из калиброванной (одной толщины) обрезной доски шириной от 100 мм, которую можно монтировать с интервалом от 100 до 400 мм.
- Сплошное основание, на которое клеится мягкая черепица, из фанеры или плиты OSB-3 (осб, ОСП-3)
Фанера и/или плита ОСП-3 обязательно должны быть влагостойкими! Все деревянные конструкции крыши: мауэрлат, стропила, коньковый прогон, стойки, подкосы, доски и брус для обрешётки, должны иметь влажность не более 20%. Рассчитывая расстояние между стропильными ногами необходимо учитывать толщину доски, листов фанеры или плит осб. Если шаг 500 мм, то толщина доски может быть 20 мм, а фанеры или плиты ОСП – 10 мм. При шаге 1000 мм толщина доски должна составлять уже 25 мм, а фанеру или осб плиту необходимо брать толщиной 20 мм. Расстояние может быть и другим, соответственно, и толщина досок и листов фанеры, или плит ОСП-3 тоже должна браться другой. Здесь надо понимать, что доска служит обрешёткой для поддержки плиты или фанеры. Если расстояние между досками будет слишком большим, листовой материал может со временем прогнуться, провиснуть между опорами, что приведёт к деформации мягкой кровли. Цифры по ширине доски и толщине применяемых материалов названы минимальные. Поэтому при наличии средств можно приобрести фанеру или плиту толщины большей, нежели требуется по расчётам. В этом случае шаг доски можно немного увеличить. При толщине меньшей, чем требуется, обрешётку из досок лучше будет сделать сплошной. Чем это обусловлено? Дело в механических характеристиках материалов:
- Доска может десятки лет сохранять свою жёсткость при правильных условиях эксплуатации и будет лежать ровно даже при шаге стропил в 1200 мм и более. Разумеется, доска должна иметь соответствующую этому шагу толщину.
- Фанера и плита ОСП-3 с годами под воздействием температурных перепадов и переменчивой влажности может провиснуть, если будет опираться на точки или линии опоры с расстоянием даже 500 мм между ними.
- При всей своей жёсткости доску со временем может «повести», покоробить, края отдельных досок могут выйти из общей плоскости поверхности. А гибкая черепица не любит этого. Она разрываться, продавливаться, протираться, что вызовет необходимость ремонта кровли.
- Очевидно, что использование только доски или только фанеры либо плиты осб приведёт к тому, что очень скоро битумная черепица начнёт рваться по швам доски или прогибаться вместе с плитами или фанерой. А это может означать, что монтаж крыши придётся выполнять заново.
- Только совмещение жёсткости доски и ровной поверхности плит ОСП или фанеры придаст надёжность основанию для мягкой черепицы, и в ремонте крыши долго не будет необходимости.
Чтобы найти оптимальный вариант, нужно узнать стоимость всех материалов, и посчитать расход при разных вариантах шага. К примеру, стоимость плиты ОСП-3 толщиной 20 мм почти в два раза выше стоимости этой плиты при толщине 10 мм. Подготовка стропильных конструкций крыши к монтажу должна проходить с учётом того, что дерево – материал горючий и подверженный гниению. Поэтому рекомендуется произвести соответствующую обработку огнезащитными пропитками и антисептиками, а в местах, где стропильные ноги соприкасаются со стеной, лучше проложить гидроизоляционный материал. Например – рубероид. Под мауэрлат слой гидроизоляции подкладывается обязательно.
Гидроизоляция кровли: стоит ли ее делать
Недостаточно опытные строители нередко подвергают сомнению принципиальную необходимость сооружения на холодной крыше гидрозащитного слоя. В качестве аргумента приводится пример деревенских домов старой постройки, которые стоят десятки лет, не нуждаясь в ремонте кровли, несмотря на отсутствие влагозащитных прослоек.
Однако этот аргумент не применим к современному строительству. Дело в том, что в старых и современных строительных технологиях есть целый комплекс существенных отличий:
- Старые технологии строительства предполагали использование впитывающего утеплителя. В разных регионах использовались смеси глины и опилок, различные промышленные шлаки и другие пористые материалы. Толстый слой засыпки служил утеплителем и при этом прекрасно впитывал конденсат. Современные утеплительные материалы гидрофобны, поэтому вода пойдет в перекрытие, и ничем хорошим это не кончится.
- Фронтоны и свесы кровли в старину без особых затей зашивались досками, при этом оставалось множество щелей. Такая конструкция кровли прекрасно вентилировалась, поэтому любые протечки и конденсат быстро высыхали. Современные материалы гораздо хуже проницаемы для воздуха.
- Современные сложные архитектурные формы крыш существенно затрудняют вентиляцию по сравнению с простейшими двускатными кровлями.
- Кровля деревенского дома практически никогда не отделывалась снизу. Это облегчало осмотр и поиск повреждений. Кроме того, чердак почти всегда использовался для хранения различных вещей. А значит, любую протечку обнаруживали (и исправляли) очень быстро. Современный дом строится так, что посещать чердак незачем, да и обнаружить протечку гораздо сложнее.
Все эти изменения в технологии строительства сделали гидроизоляцию кровли не пустой предосторожностью, а совершенно необходимым элементом. Современные гидроизоляционные пленки (например, «Ютафол Д110», «Ютакон», «Изоспан Д») дешевы, просты в монтаже и позволяют навсегда избавиться от конденсата. После того, как весь скат крыши застелен, полотно гидробарьера крепят с помощью контробрешетки
Она надежно прижмет гидроизоляционную пленку к стропилам и создаст дополнительный зазор между кровельным покрытием и гидрозащитой. Зазор облегчит испарение конденсата
После того, как весь скат крыши застелен, полотно гидробарьера крепят с помощью контробрешетки. Она надежно прижмет гидроизоляционную пленку к стропилам и создаст дополнительный зазор между кровельным покрытием и гидрозащитой. Зазор облегчит испарение конденсата.
Гидроизоляция и пароизоляция крыши под мягкую кровлю
Устройство гидроизоляции под мягкую кровлю по всей площади необходимо, если угол ската более 18о, если угол меньше, то расположить материал нужно только на ендовах, коньке, свесах и вокруг труб.
Жидкие материалы наносятся на крыши с углом наклона менее 5%, если наклон больше, то применяется твердый материал. Например, рулонный и пленочный. Для мягкой кровли необходимо использовать второй вид гидроизоляции.
Обычно гидроизоляцию укладывают между обрешеткой и стропилами. При помощи саморезов ее можно прикрепить к обрешетке, а к стропилам – специальным степлером.
Монтаж данного материала следует производить от карниза к коньку. Скрепить листы можно при помощи клейкой ленты, а нахлест должен быть до 12 см. Провисание пленки между стропилами допустимо до 20 см. Благодаря этому улучшается вентиляция кровельного материала.
Устройство пароизоляции для утепленной крыши обязательно. Она предотвращает попадание влаги из помещения на кровельные материалы, но не защищает от влаги из окружающей среды. Главной задачей пароизоляции можно считать защиту теплоизоляционного материала. Именно поэтому нет необходимости устраивать такую защиту в холодных крышах.
Основная характеристика пароизоляции – это прочность
При покупке материала следует особое внимание уделить этому свойству, так как при эксплуатации он подвергается давлению теплоизоляционного материала. Чаще всего используются фольгированный алюминий и полиэтилен
Произвести монтаж пароизоляции можно при помощи скоб или гвоздей к стропилам. Если не соединить стыки, то конденсат попадет в кровельное пространство. Для качественной вентиляции необходимо оставить небольшое провисание материала.
Пирог кровли под мягкую черепицу — основательно подходим к вопросу утепления и гидроизоляции крыши
Мягкая (битумная) черепица – это сравнительно новый строительный материал. Ее основой является стеклохолст, с двух сторон пропитываемый битумом.
Такая конструкция обеспечивает материалу огнеупорность, влагостойкость и эластичность, позволяющую монтировать черепицу на пироги с наличием изгибов и сложных деталей.
При производстве на поверхность черепицы наносится минеральная крошка разных форм и цветов, что создает широкий ассортимент дизайнерских решений.
Особенно уместно использование материала при обустройстве крыш с большими углами наклона скатов.
Пирог для холодной крыши
В утеплении крыши нет необходимости в тех случаях, когда хозяева дома не собираются использовать чердачное помещение как жилое. Пирог холодной крыши имеет относительно простую структуру и состоит из шести слоев:
Мягкая черепица, в отличие от металлопрофиля, требует наличия дополнительных подкладок, фиксирующих и укрепляющих положение покрытия.
Гидроизоляция нужна для предотвращения образования конденсата во внутреннем пространстве кровли. Она может размещаться не только под обрешеткой, но и перед ней.
Устройство мансардной крыши
Таким образом, кровельный пирог для мягкой черепицы включает в себя два дополнительных слоя. Завершенная конструкция выглядит так:
пирог мягкой кровли с утеплителем
При укладке пирога важно оставлять небольшие зазоры между слоями для обеспечения естественной вентиляции
Гидроизоляция и пароизоляция
Если угол ската кровли меньше 18 градусов, гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы, области вокруг труб.
Если угол ската больше 18 градусов, то гидроизоляция прокладывается по всей площади кровли.
Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.
Так как мягкая черепица укладывается преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.
Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.
гидроизоляция пирога крыши под мягкую кровлю
Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.
Утепление гибкой черепицы
Несмотря на обеспечение защиты от влаги паро- и гидроизоляцией, материал для утеплителя тоже должен быть достаточно устойчивым к воздействию воды, чтобы он не подвергался порче при малейших протечках защитных слоев.
Также важны такие критерии, как:
Утепление мягкой кровли производится в следующем порядке:
Вместо шнуров можно использовать реечную деревянную обрешетку, она крепится не диагональным перекрещиванием, а параллельно друг другу с шагом 40 сантиметров.
Утепление черепицы производится по аналогии с другими покрытиями
Теплоизоляция обычно укладывается в два слоя. Блоки утеплителей не должны выступать за нижнюю и верхнюю плоскости стропил, в обратном случае нужно подрезать материалы.
Конструкция кровельного пирога
Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.
Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:
- холодные,
- тёплые.
Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.
При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции
Итак, структура кровельного пирога для холодных крыш включает:
- шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
- сплошной настил (из фанеры, OSB или доски-шалёвки);
- изоляционную подкладку;
- битумное покрытие.
Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.
Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение
Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:
- рейки для монтажа обшивочных панелей;
- пароизоляционная гидрозащитная плёнка;
- слой теплоизоляции;
- гидроизоляционная ветрозащитная паронепроницаемая мембрана;
- контрбрус;
- разреженная обрешётка;
- сплошной настил;
- подкладочное основание;
- гибкое битумное покрытие.
Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.
Видео: правильный монтаж кровельного пирога — это просто
Кровельный пирог для холодного чердака
Различают два вида чердачного пространства – холодный чердак и совмещённый чердак (мансарда). На холодном чердаке утеплитель укладывается горизонтально по полу чердака, и температура внутри холодного чердака примерно такая же, как и на улице. Отсюда и название – холодный.
В идеальном случае температура внутри холодного чердака не должна превышать 4 градуса по Цельсию температуры наружного воздуха. Т.е. если температура на улице -15 градусов, то на чердаке она должна быть не теплее -11 градусов. В случае если эта разница будет больше, то, например, при температуре наружного воздуха -5 градусов, скат будет нагреваться, снег на кровле будет подтаивать и стекать на карниз. Карниз не подогревается, т.к. под ним нет теплого помещения, и вода на нём будет превращаться в лед, образуя сосульки. Чем больше льда будет образовываться на карнизе, тем больше шансов протечки, выше нагрузки на крышу и выше опасность срыва льда, что может привести к трагическим последствиям. Всё это уменьшает срок службы, как кровельного покрытия, так и крыши в целом.
Для обеспечения нормального температурного режима на холодном чердаке необходимо, в первую очередь, достаточно утеплить перекрытие между чердаком и жилым помещением. Толщина утеплителя рассчитывается, исходя из нескольких параметров, основным из которых является место расположения дома. Например, для Москвы толщина утепления на основе минерального волокна должна быть не менее 200 мм, а в некоторых случаях и более
Вторым по важности критерием соблюдения температурного режима чердачного пространства является подкровельная вентиляция. Она должна состоять из притока, канала и вытяжки. Приток, как правило, располагается под карнизным свесом
Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку
Приток, как правило, располагается под карнизным свесом. Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку.
 |  |
Кроме утепления и вентиляции на температурный режим чердачного пространства влияют: неутепленные крышки люка выхода, вывод в чердачное пространство труб вентиляции помещений (кухня, санузел), неизолированная разводка горячего водоснабжения расположенная на чердаке и пр.
Итак, кровельный пирог для холодного чердака можно разделить на две части. Первая часть горизонтальная – разделяет чердак и жилое помещение. Вторая часть наклонная – конструкция крыши с кровельным покрытием.
Первая часть кровельного пирога в зависимости от типа перекрытия выглядит так:
 |
| По бетонному перекрытию |
 |
| По деревянному перекрытию |
Пароизоляция служит для предотвращения попадания теплого воздуха из помещения в утеплитель. По бетонному основанию лучше всего применять битумный рулонный материал, с наплавлением нахлёстов. По лагам применяется пленочная пароизоляция с обязательным проклеиванием нахлёстов герметизирующими лентами.
Утеплитель укладывается в несколько слоёв с разбежкой стыков, чтобы исключить мостики холода.
Гидро-ветрозащитная мембрана защищает от выветривания тепла и попадания влаги. Влага может образовываться из-за конденсата, из-за задуваемого в чердачное пространство снега, а так же из-за возможных протечек.
В любом случае вне зависимости от типа перекрытия утеплитель не рекомендуется укрывать сверху сплошь фанерой или досками. В случае, если необходимо изредка ходить по чердачному пространству, лучше предусмотреть дорожки из досок, не закрывая при этом весь утеплитель.
Вторая часть кровельного пирога с применением гибкой черепицы выглядит так:
- На стропильные ноги фиксируется обрешётка из досок толщиной не менее 25 мм, с шагом 300 мм по центральным осям досок.
- На обрешётку укладывается сплошное основание из листов ОСП-3, либо фанеры ФСФ. Толщина сплошного основания рекомендуется 12 мм.
- Поверх сплошного основания укладывается подкладочный ковёр и гибкая черепица.
Элементы монтажа
Устройство однослойной системы включает в себя следующие элементы:
- плита перекрытия, на которую укладывается пароизоляция;
- сверху укладывается утеплитель для крыши и кровельный материал;
- последним слоем выступает телескопический кровельный крепеж.
Двуслойная система мягкой крыши имеет следующее устройство:
- плита перекрытия, на которую укладывается пароизоляция;
- нижний и верхний слой утеплителя;
- сверху кладется кровельный материал и крепеж утеплителя.
Монтаж мягкой кровли проводят со специальной черепицей особого типа – гибкой черепицей, которую также именуют «шинглс». Этот материал идет в виде плоских листов 1*0,33 м. размером и фигурными вырезами по краю. Плитка может быть разных форм и цветов, что делает кровлю интересной по дизайну. В основу черепицы входит пропитанный битумом войлок или стеклохолст. Верхняя часть такой черепицы покрывается базальтовым гранулятом (минеральной крошкой), что защищает от УФ-лучей.
Монтаж утепления мягкой кровли проводится следующим образом. Сначала готовится основание – создается вытяжное отверстие вверху и отверстие для притока воздуха в нижней части кровли. Такая вентиляция необходима для отвода влаги от утеплителя и кровли, регуляции температуры (защита от переохлаждения и перегрева). При уклоне в 15% кровля укладывается в 2 слоя, при 5-15% — в 3 слоя.
Далее нужно настилать основание в виде влагоустойчивой фанеры или шунтованной доски с влажностью не более 20%, при этом длина досок должна быть не меньше 2 пролетов промеж опор – стыки располагаются на опоры.
Подкладочный слой укладывается по поверхности кровли с нахлестом минимум в 10 см, швы герметизируются клеем, а края – забиваются гвоздями частотой в 20 см. Следующий этап – монтаж карнизных планок, которые защищают карнизные свесы от влаги и крепятся с нахлестом в 2 см. кровельными гвоздями частотой в 10 см.
Водонепроницаемость подкладочного слоя обеспечивается укладкой ендового ковра – края крепятся битумной мастикой и кровельными гвоздями. Наконец, после этих мероприятий укладывается рулонная мягкая кровля.

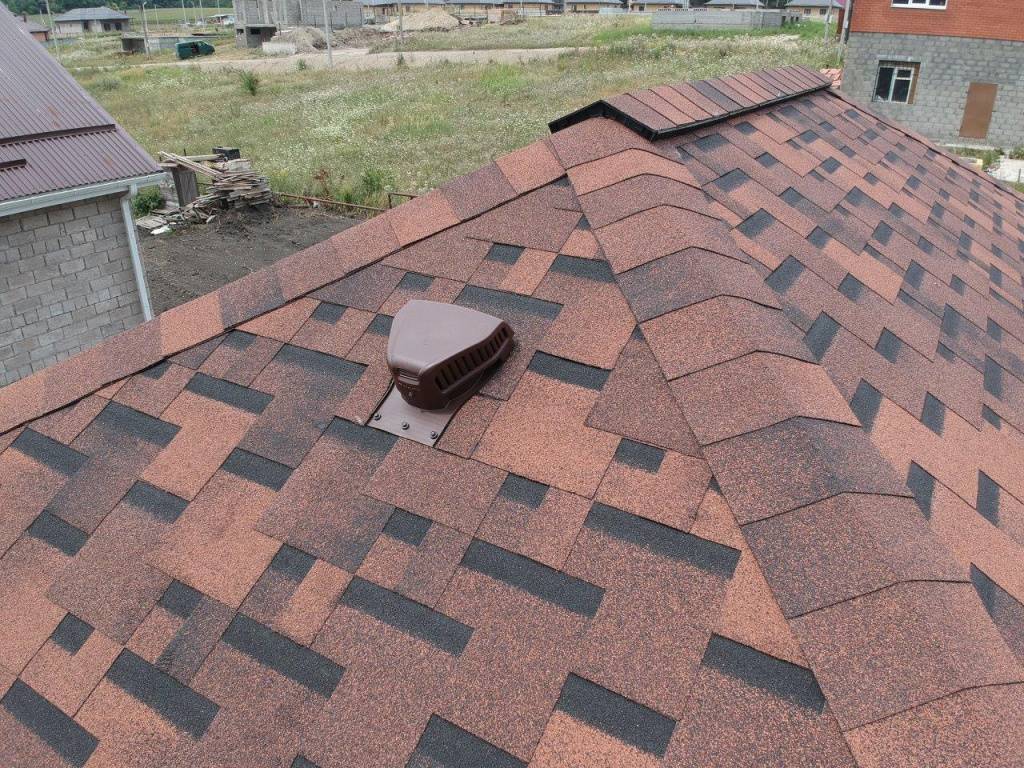

При укладке для вывода пара и предотвращения конденсата устанавливается кровельный аэратор – труба диаметром 63-110 мм., накрытая зонтом, что защищает от осадков внутри трубы. В кровельном ковре проделывается отверстие и стяжки до утеплителя.
На нижнее основание аэратора наносится мастика и на нее аэратор крепится к кровле, а затем дополнительно укрепляется саморезами. На основание вентиляционного патрубка дополнительно укладывается гидроизоляция.
Покрытие кровли рулонными материалами
Устройство плоских крыш допускает использование рулонных материалов, полосы которых настилают внахлест, причем в одном и том же направлении:
- когда уклон кровли плоской более 5 %, тогда наружная ширина нахлеста равна 10 сантиметрам, а внутренняя – 7 сантиметрам;
- когда наклон не превышает 5%, ширина нахлеста для всех слоев составляет не менее 10 сантиметров.
Если в процессе наклейки полотнище отклонилось от своего расположения, его надо попытаться вернуть на место не отклеивая материал. Но в случае, если сместить невозможно, приклеенный кусок отрезают и полотнище приклеивают заново, соблюдая 10-сантиметровый нахлест.
Когда выполняют устройство плоской кровли, полосы рулонного материала укладывают слоями (детальнее: «Устройство рулонной кровли — свойства покрытия «). Если монтаж производят на жидкую мастику, каждый слой клеят с интервалом, который не может быть менее 12 часов.
Особенности устройства плоских крыш, детальное видео:
Характеристики мягкой кровли
Мягкой кровлей чаще всего называют битумную черепицу или гонт, современный кровельный материал. Она изготавливается из стеклоткани, пропитанной тугоплавким битумом или синтетическим каучуком и обсыпанной минеральной крошкой. Гонт обладает высоким декоративным потенциалом, благодаря разнообразию расцветок и текстур. Достоинствами этого материала считают:
- Устойчивость к погодным и атмосферным явлениям. Гибкая черепица обладает высокой устойчивостью к влаге, она выдерживает температурные воздействия в диапазоне -50/+110 градусов. Она не подвергается гниению, не покрывается мхом.
- Долговечность. Срок службы мягкой кровли составляет 25-30 лет при условии грамотно организованного кровельного пирога, что превосходит показатели даже более дорогих материалов.
- Бесшумность. Материал обладает высокой шумопоглащающей способностью, поэтому битумную черепицу используют без дополнительной шумоизоляции.
- Удобство монтажа. Форма выпуска и способ крепления мягких кровельных покрытий позволяет выполнять монтаж даже в одиночку. Кроме того, они оптимально подходят для крыш сложной формы.
Характеристики мягкой черепицы
Состав мягкой кровли
Обрешетка под мягкую кровлю – требования к конструкции
Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.
Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:
- Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
- Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.
Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции
Конструкция
Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:
- Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
- Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
- Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.
Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки
Требования
Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:
Снеговую нагрузку в зоне, где ведется строительство
При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить. Вес кровельного материала
Вес кровельного материала
Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2. Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.
Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.
