Пример расчета основных параметров плиты фундамента
Эскиз оптимальной толщины плиты фундамента Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:
- Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
- Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
- Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
- Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.
Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.
Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.
Расчет ленточного фундамента для частного дома
Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.
Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.
Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.
Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.
Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.
Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».
Дом на ленточном фундаменте
Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.
При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.
Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.
Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.
Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.
Ленточный фундамент
Какой фундамент нужен под дом из газобетона?
Фундамент для дома из газобетона
Выбор следует делать исходить из того, может ли фундамент выполнять свое основное предназначение:
обеспечивать формостабильность дома. Под этим термином понимается способность основания придавать жесткость строению;
распределять нагрузку от совокупного веса дома (не только стен из газобетонных блоков, но и полностью обставленного дома) на грунт;
не создавать неравномерную осадку. В противном случае строение перекосится, и по стенам пойдут трещины;
компенсировать силы пучения грунта и предотвращать возможную деформацию дома;
нивелировать боковые нагрузки на цоколь или стены дома.
Этим требованиям должен удовлетворять фундамент любого вида.
Какой фундамент лучше для дома из газобетона
Ввиду легкости будущего строения к основанию выдвигаются более мягкие требования. А чтобы определиться, нужно рассмотреть,
Виды и типы фундамента под строительство дома из газоблоков (рекомендации, требования, сравнение)
Какой лучше, сравнение вариантов, плюсы и минусы
Существует четыре вида фундамента, которые люди используют для домов из газобетонных материалов:
- свайный,
- мелкозаглубленный ленточный,
- цельный бетонный или монолитный
- УШП.
Архитектура строения и тип почвы влияют на окончательный выбор фундамента. Часто бывает, что один подходит для определенного вида грунта, а другой категорически нет.

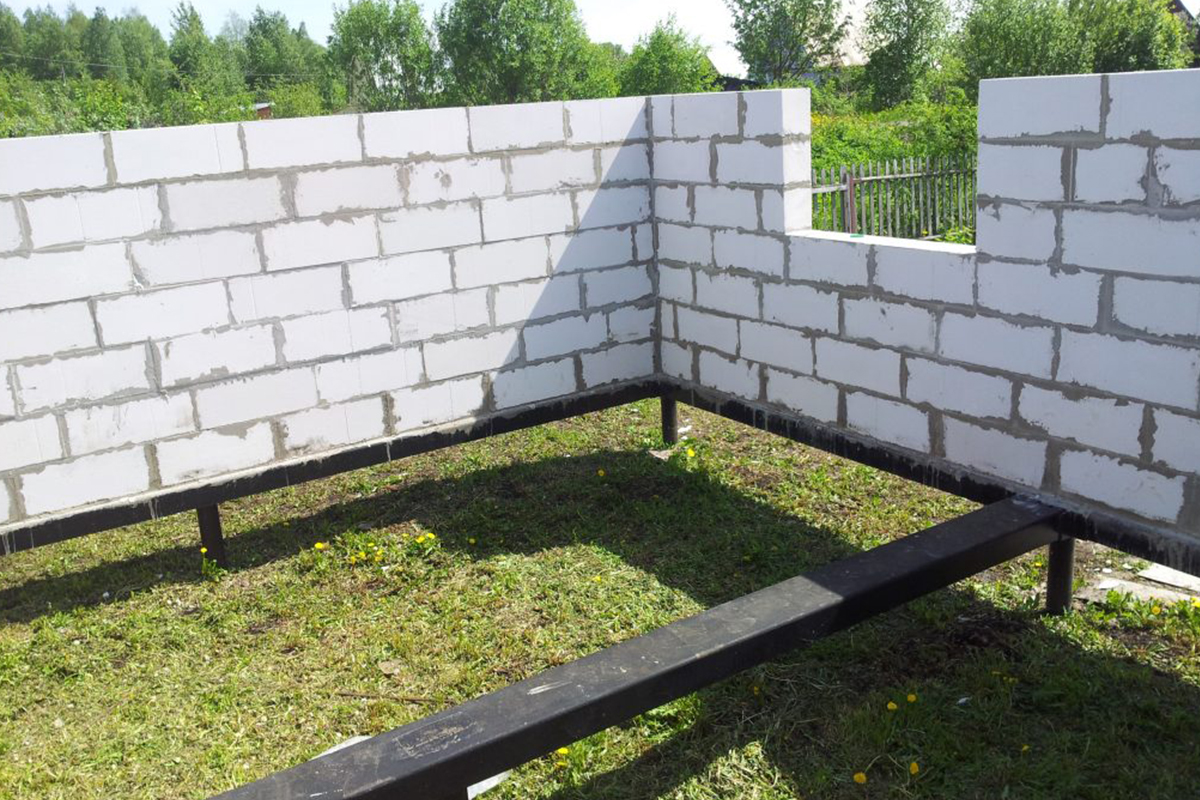

Свайные фундаменты для газобетона
Фундамент под газобетонный дом чаще строится для 1 этажа.
- Быстрота монтажа. Срок возведения свайного фундамента составляет в среднем 5-10 дней.
- Разрешается работать в любых подобных условиях. Даже если почва уже промерзла.
- Возможно устанавливать сваи на уклонах и холмах. При этом не нужно выравнивать местность.
- Очень дешевый вариант фундамента.
Среди недостатков выделяют:
- Бывает, тяжело рассчитать где нужно ставить сваи, чтобы создать правильную равномерную нагрузку.
- Если грунт рыхлый, то необходимо делать песчаную подсыпку под сваи. Она будет помогать удерживать фундамент в неподвижном состоянии.
- Из-за сильных морозов сваи начинают «играть», и их, под воздействием мороза, может приподнять.
- Предназначены исключительно под одноэтажные дома.
Свайные конструкции подразделяют на несколько типов:
- Винтовые. Материал вкручивается в грунт, как саморезы.
- Набивные. Сваи наполняются бетоном.
- Забивные. В подготовленные отверстия забивается продукция.
- Буронабивные. Их монтаж происходит с помощью специальной техники, которая, в прямом смысле, забивает столбы в грунт.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
МЗЛФ всегда располагается выше промерзания почвы. Очень хорошо совместим с глинистой почвой. Такой тип основания заслужил большую популярность среди строителей. Под воздействием изменения времен года, он равномерным образом то поднимает, то опускает строение.
Для начала копается траншея в ширину не менее 30 см. Вглубь нее насыпается щебень и делается песчаная подушка в 5-10 см, которую необходимо пролить холодной водой и утрамбовать. Далее укладывается арматура. Делается опалубка и заливается все бетонным раствором. После того, как фундамент под газоблок затвердел, проводится его гидроизоляция. Это не даст газобетонным блокам впитывать влагу через фундамент.
Плюсы МЗЛФ:
- Возможность использовать в местах большой промерзания почвы, а также с большим количеством грунтовых вод.
- Прочность и долговечность. Возведенное здание на данном типе фундамента будет служить долго.
- Его строительство в среднем составляет около 10 дней.
- Возможно возвести строение из газоблоков с жилой мансардой или даже в два этажа.

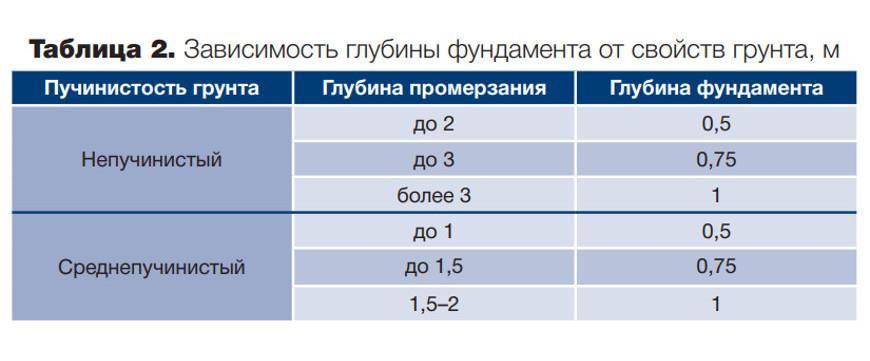

Низшая точка заложения данного фундаментного слоя зависит от климата и температурных изменений. Определяется она по требованиям СНиП:
- Если грунт промерзает меньше одного метра – 50 см.
- От 1 до 1.5 метров – 75 см.
- Свыше 1.5 метров – 100 см.
Плитный (монолитный) фундамент для газобетона
Монолитное основание применяется при множественных потоках грунтовых вод, а также на почвах, имеющих рассыпчатую структуру. На нем строятся тяжёлые конструкции, так как площадь опоры равняется габаритам здания. Вес дома будет размеренно давить на грунт. Толщина бетонной массы варьируется от 50 см до 1 м. Под монолитное основание заранее укладывается хорошо утрамбованная песчаная прослойка не менее 25 см.
Положительные стороны фундамента:
- Монолитные плиты выдерживают большой вес. Все здания из тяжелых материалов строятся на них.
- Допустимо использование на любых типах почвы.
- Монолит делается из связующей арматуры, что дает плитам прочность.
- Готовое основание будет играть роль чернового пола.
Среди минусов выделяют следующие:
- Подвальное помещение нужно продумывать заранее.
- Этот фундамент под газобетон стоит больших денег.

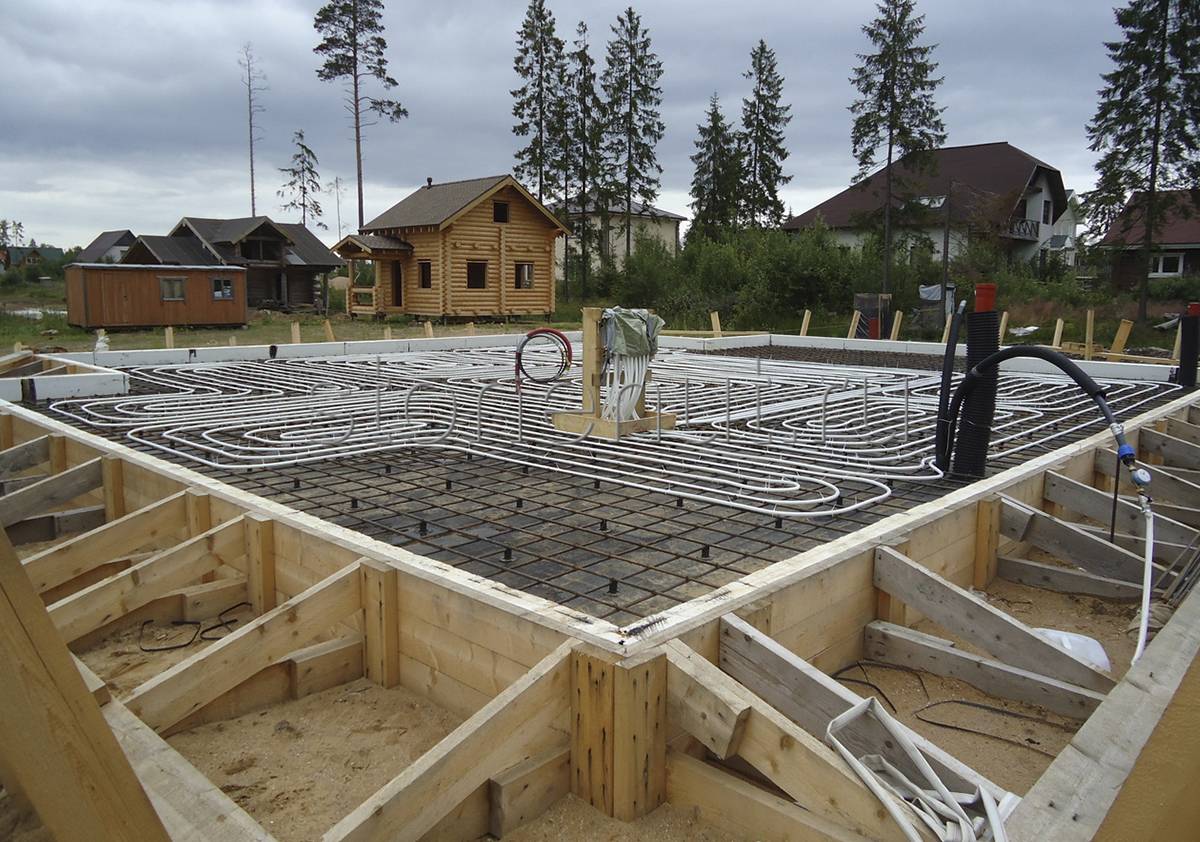

Утепленная шведская плита (УШП)
Это надежно утепленная монолитная плита. В нее заранее интегрированы все необходимые инженерные коммуникации. Ее строительство допускается на пучинистых грунтах и слабой почве. УШП — это готовая система коммуникаций с монолитным черновым полом.
Положительные стороны этих плит:
- Выдерживают большие весовые нагрузки и распределяют их по всей своей площади. Разрешается строить двухэтажные дома.
- Допускается производить монтаж на слабых почвах.
- Плиты утеплены со всех сторон пенополистиролом.
- Все провода электрики с элементами сантехники и канализацией надежно спрятаны и не раздражают глаза.
- Хорошая гидроизоляция, из-за чего стены дома не будут впитывать в себя влагу.
Из минусов – это цена утепленных панелей. УШП — это самый дорогой материал для фундамента дома из газобетона.
Расчёт фундамента на прочность
Иногда возникает ситуация, когда некоторые расчеты произвести невозможно. Тогда в расчёты закладывают более высокие прочностные качества фундамента, чем следует. Например, при расчете свайного фундамента берут большее число свай.
От того, насколько грамотно возведён фундамент, зависит «продолжительность жизни» здания. Именно это служит причиной, что лучше эти расчеты заказать специалистам. Ибо формула расчетов очень сложная, и нужно хорошее знание математики, чтобы расчеты были выполнены четко и качественно. Расчет выполняется по формуле:
- S – площадь основания;
- F – суммарный вес дома;
- Ro – сопротивления грунта;
- Yn – коэффициент надежности;
- Yc – дополнительный коэффициент условий.
Какая разновидность дешевле всего обойдется
Свайный фундамент обходится дешевле других. Но нужно помнить о том, что сваи не в силах выдержать тяжёлые конструкции.
Также существует относительно дешевый, столбчатый фундамент. В настоящее время его используют все реже и реже, потому что на его замену пришли сваи.
Чтобы не совершить ошибок, необходимо продумать, какой будет строящийся дом по размерам, какие материалы использовать, где будет подвальное помещение, а где будут проходить несущие стены. Строительство фундамента – работа не легкая. И если делать его собственноручно, без обученной строительной бригады, то не помешает иметь правую руку – помощника. Самое благоприятное время для сооружения платформы под дом – это лето, когда почва прогрета, без сырости и влаги.
Подробности монтажа ленточного фундамента и других оснований
- При рытье траншеи с помощью спецтехники последние 15-20 см лучше докопать вручную. Это позволит избежать повреждения слоя почвы под песчано-гравийной подушкой.
- Для максимальной прочности речного песка его поливают водой и качественно утрамбовывают.
- Преимущество пластиковой опалубки перед деревянной в том, что она не впитывает лишнюю влагу и позволяет сохранить ее в бетоне.
- Арматурный каркас улаживают в два ряда.
- Для установки свай лучше всего использовать специальную технику. Это позволит правильно и точно установить каждую сваю.
- Чтобы удобно погрузить сваи ручным и механическим способом, вначале делают небольшие подъямки в 50 см.
- Наиболее оптимальное расстояние между столбами фундамента – 1,5-2 метра.

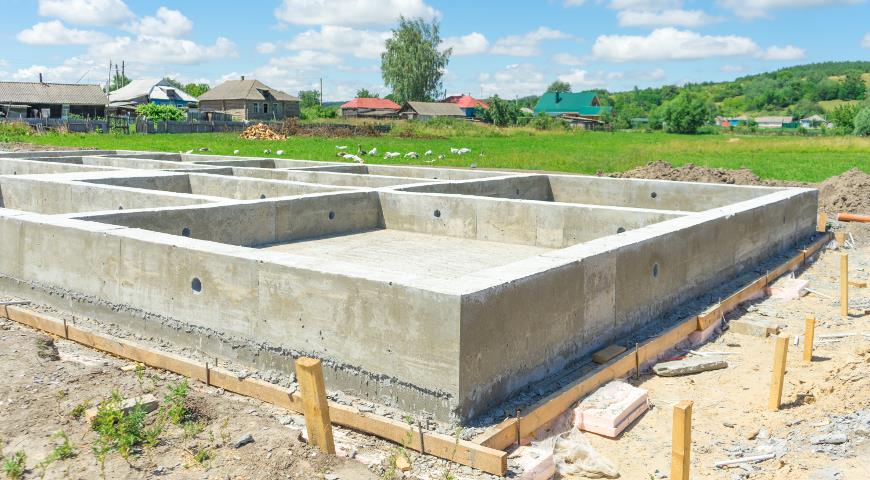

Ленточный фундамент для дома из газобетона
Залегание подземных вод
Это значимый показатель, который нельзя упускать из вида. Если на участке, подобранном для строительства, уровень ГВ очень высокий, а почва пучинистая, возводить здесь строение нельзя.
Оно окажется недолговечным, основание быстро разрушится под действием грунтовых вод. Узнать, на каком уровне находятся последние, вы сможете у соседей, уже сталкивавшихся с этим вопросом, или проводя геодезические изыскания. Тогда станет проще соблюдать минимальное расстояние от подошвы до места расположения ГВ.
Глубина вероятного промерзания грунта
Еще один значимый параметр. Под действием минусовых температур вода, содержащаяся в почве, расширяется, выталкивая фундамент наверх. Чтобы этого не случилось, нужно углублять конструкцию ниже рассматриваемой отметки на 30 см. Правило особо актуально для пучинистых грунтов, подвергающихся значительному расширению в холодное время года.
Есть еще один вариант расчета – 0,8 умножить на количество этажей. Мы рассматриваем глубину фундамента под двухэтажный дом, поэтому получим в итоге 1,6 метра. Для северных регионов страны, где земля промерзает глубже, цифра будет увеличена до отметки 2-2,5 метра.
Это правило не действует для непучинистых грунтов, потому как они никак не меняют свойств зависимо от температуры окружающей среды.
Этапы строительства
Основные этапы можно условно обозначить:
- расчет;
- подготовка и разметка участка;
- земельные работы;
- опалубка;
- армирующий каркас;
- вентиляционные отверстия;
- заливка бетона.
Расчет
Выполнить расчет фундамента самостоятельно достаточно трудно, лучше воспользоваться онлайн калькулятором
Для тех, кто, все-таки, решится сделать расчет своими силами, зная тип грунта, проще всего будет воспользоваться формулой: D= Q/R, где D- планируемая ширина, Q- нагрузка на фундамент, а R- сопротивляемость грунта.
Последнюю величину можно взять из специализированной литературы или интернета.
Подготовка и разметка участка
Как перед любыми строительными работами, необходимо расчистить и тщательно подготовить участок, убрав мусор и скосив траву, кустарники. Рекомендуется также снять верхний слой почвы, а затем разровнять грунт. Используя рулетку, верёвку и колышки надо разметить участок согласно плану-проекту
При этом необходимо обратить внимание на то, чтобы все линии были идеально ровные. Для основания под внешние стены лучше отметить ширину на 10-20 см больше, чем запланировано по плану
А под внутренние перегородки, если качество грунта позволяет, ширину можно сделать и поменьше.
Земельные работы
Далее по разметке выкапывают ямы в зависимости от типа грунта и вида фундамента. Величина заложения ленточного фундамента будет зависеть от уровня промерзания грунта. Так, к ней надо прибавить 15-20 см — это и будет глубина заложения. Обязательно надо проследить за качеством дна: оно должно быть идеально ровное.
На дно ямы выкладывают вначале слой песка 10-20 см, а потом столько же щебня. Песок необходимо напитать водой и утрамбовать. Как только это все высохнет, можно укладывать слой щебня.
Опалубка
По размерам будущего основания устанавливают опалубку. Материалом обычно служит фанера или обрезная доска. Чтобы сэкономить, лучше воспользоваться толстой фанерой, предназначенной для сплошного настила под покрытие крыши. Опалубка устанавливается высотой на 10 см больше предполагаемого уровня заливки бетоном. Скреплять щиты можно гвоздями или шурупами.
Гидроизоляция
На дно ямы выкладываются листы рубероида или полиэтилен. Опалубку тоже лучше прикрыть полиэтиленовой плёнкой, чтобы предохранить от протекания бетонного раствора.
Армирующий каркас
Для увеличения прочности, с внутренней стороны опалубки устанавливают металлическую арматуру. Для этого можно использовать горячекатаные пруты, толщина которых должна быть более 1,2 см, желательно, с антикоррозийным покрытием. Вся конструкция скрепляется при помощи проволоки из металла.
Высота каркаса должна быть больше уровня фундамента на 7-10 см
Металлический каркас составляется из секций размером 30-35 см. Вначале, вертикально в дно вбивают прутья по два ряда по сторонам опалубки. Потом металлические пруты укладывают горизонтально, образуя нижний уровень, и скрепляют с помощью проволоки. Следующий этап — верхнее крепление арматуры. Эти ряды соединяют при помощи коротких поперечных перемычек.
Вентиляционные отверстия
Желательно сделать отверстия для улучшения вентиляции и проводки коммуникационной системы, если есть для этого необходимость. Для того, чтобы создать такое отверстие, куски пластиковых труб закрепляют чуть выше уровня почвы, а для коммуникационных — ниже. Это можно будет сделать и потом, когда вся конструкция будет готова, но легче это сделать до бетонирования.
Заливка бетона
Для возведения ленточного фундамента под баню размером 6Х4 лучше применять бетон марки не ниже М200 для того, чтобы обеспечить максимальную прочность будущей постройки. Для раствора можно использовать щебень и песок в соотношении или 3: 2, или 2:1. Онлайн калькуляторы для расчета компонентов доступны в сети.
Полученным раствором заливают опалубку. Для получения монолитной конструкции, лучше сделать это за один раз, причем слой бетона должен быть не менее 20 см. Чтобы в смеси не накапливался воздух, периодически стоит прокалывать раствор.
Полное высыхание фундамента будет лишь через 3-4 недели. Если температура воздуха достаточно низкая, основание лучше покрыть пленкой, а если высокая — специалисты рекомендуют периодически смачивать его водой, чтобы на поверхности не образовались трещины.
В целом, сделать ленточный фундамент под баню 6Х4 своими руками совсем не трудно. Главное рассчитать правильно размеры основания будущей постройки и учесть тип грунта.
Подробнее о том, как возвести ленточный фундамент под баню размером 6Х4 своими руками можно посмотреть в видео:
Фундамент из кирпича для дома из газобетона
На простых, не склонных к пучению грунтах, при условии низкого залегания грунтовых вод и при строительстве одноэтажного малогабаритного дома из газоблоков, хорошим выбором будет фундамент из кирпича.
Преимущество кирпичного фундамента – возможность придать любую форму без сооружения опалубки и выполнения работ по бетонированию. При этом кирпичный фундамент справляется со своими функциями, а при должной гидроизоляции (кирпич гигроскопичен) прослужит до 50-ти лет.
Какой кирпич использовать для фундамента?
Для устройства кирпичного фундамента подходит только полнотелый кирпич марок М-200 и выше с показателем морозостойкости F 35-10.
Примерный расчет фундамента из кирпича
Чтобы просчитать экономичность такой затеи нужно знать, что кирпича с размерами 250х120х65 на формирование 1 м. куб. фундамента требуется 513 шт. С учетом толщины раствора, который в зависимости от толщины кладки может занимать 20-25% – около 400 шт. Цена одного кирпича составляет в среднем 15 руб/шт, в то время как стоимость 1 м. куб. бетона варьируется в пределах от 2 500 (при самостоятельном изготовлении) до 3 500 руб (при покупке готового бетона) плюс армировка и материалы для опалубки.
Как правильно сделать своими руками?
Пошаговая инструкция:
- Выкопать траншею под ленту. Стенки траншеи формировать под тупым углом, чтобы избежать осыпания земли с краев.
- Уложить на дно подушку из песка и гравия. Тщательно ее утрамбовать.
- Установить опалубку. Следить за герметичностью стенок конструкции.
- Сделать и уложить каркас из арматуры. Вязку осуществлять проволокой вручную или с помощью вязального пистолета.
- Залить бетоном одномоментно, трамбовать и распределять смесь равномерно в опалубке.
- Дождаться полного застывания бетона (бетон набирает прочность до месяца).
- Провести распалубку, если опалубка съемная.
- Укрыть ленту гидроизоляцией.
Виды фундамента, применяемые для возведения одноэтажных зданий
Фундамент для одноэтажного дома, возведенного из блоков, выступает в качестве несущей части всей конструкции. Именно от правильного выбора в дальнейшем и будет зависеть надежность и прочность дома. Если нужно возвести невысокую постройку, обычно применяют 3 вида технологии:
Рассмотрим все эти виды фундамента подробно.
Ленточный. Если постройка одноэтажная, а почва, на которой он будет находиться, пучинистая, глубина закладки составит примерно 60 см, если тип мелкозаглубленный.
Что касается заглубленного типа – он должен осуществляться на уровне ниже, чем промерзает земля. В переводе на цифры это составит порядка 1-1,5 м. Специалисты рекомендуют сооружать монолитную ленту с усилением – как правило, такая технология используется в случае, если постройка будет иметь большой вес.
Для того, чтобы обеспечить основанию надежность, специалисты рекомендуют подбирать ширину фундамента толще стен на 10 см в среднем. Именно такой ход позволит добиться максимальной устойчивости для всей постройки.
Свайный. Сразу стоит отметить, что прочность постройки зависит от глубины залегания цоколя. Если нужно возвести одноэтажный домик из пеноблоков, свайный фундамент часто становится одним из самых подходящих. Популярность его обусловлена тем, что в работе используются буровидные стержни, которые дарят массу преимуществ:
- можно использовать на неровной поверхности;
- экономичный вариант, поскольку для закладки фундамента требуется минимум стройматериалов;
- не требует расчистки участка, а также подготовительных работ на грунте;
- можно без проблем провести коммуникации под постройкой ввиду того, что система не является сплошной;
- здание можно возвести, не прибегая к использованию специализированной техники.
Плитный. Стабильность, долговечность, надежность – все это сказано про монолитный фундамент. Плиты выглядят, как цельная основа, созданная из бетона. Чтобы осуществить их закладку, нужно расчистить участок. Укладывать плиту нужно на глубину от 60 см, на предварительно созданную подушку из песка и гравия. Стоит отметить тот факт, что фундамент предназначен не только для пеноблочных зданий, но и для кирпичных. То есть, выдерживает даже большие нагрузки. Даже, если будет решено обустроить подъезд для авто, или бытовку, прилегающую к зданию, в любом случае дом на плитном фундаменте будет непоколебим.
Прежде, чем приступать к выбору фундамента, его глубины – настоятельно рекомендуем проконсультироваться со специалистом. Ни для кого не секрет, что фундамент является основой для всего здания, и если основание будет некорректно возведено – это чревато тем, что может рухнуть весь дом.

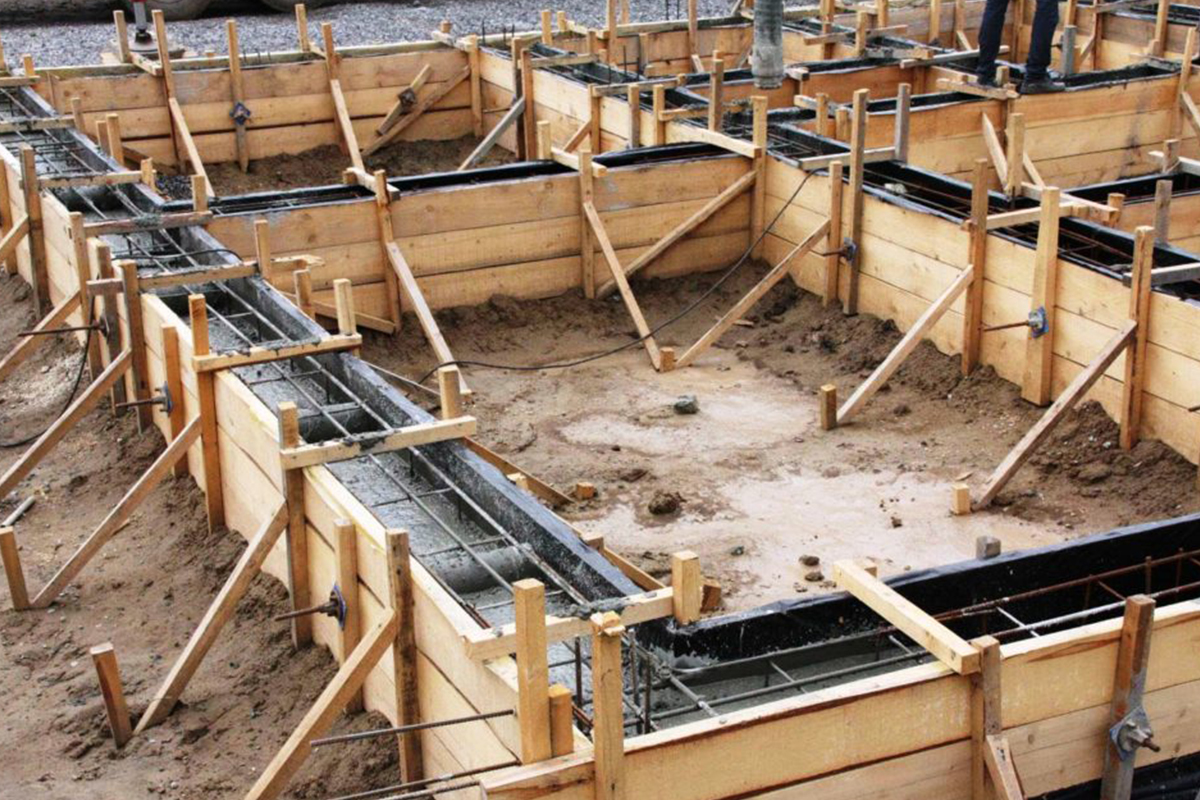

Выполнение монтажа опалубки и арматуры
Схема ленточного фундамента с засыпкой.
На дне траншеи, которая была вырыта, необходимо устроить песчаную подушку, которая способна не только снизить нагрузку на фундамент в межсезонье, распределяя ее на площадь основания, но и сэкономить строительные материалы. Нужно насыпать песок слоем не менее 150 мм, выровнять его поверхность при помощи водяного уровня и утрамбовать, смочив водой. Поверх песчаной подушки есть возможность насыпать слой щебня, после чего проложить гидроизоляцию. Для данных целей можно использовать рубероид или полиэтиленовую пленку. Это поможет усилить прочность ленточного фундамента.
Прежде чем выполнять заливку ленточного фундамента, обязательно необходимо изготовить опалубку из имеющихся материалов. В данном случае может подойти фанера, деревянные доски, куски металлочерепицы и так далее. Опалубку понадобится скрутить шурупами или сбить гвоздями. Шляпки гвоздей при этом необходимо располагать внутри, чтобы была возможность разбирать конструкцию в дальнейшем, а стенки фундамента получились ровнее. Опалубка, которая устанавливается, должна выступать над поверхностью земли приблизительно на 30 см. По всему периметру внутри опалубки следует натянуть веревку на уровне, до которого планируется заливать фундамент. Необходимо сразу позаботиться об отверстиях для водопроводных и канализационных труб. Если этого не сделать, в дальнейшем может понадобиться их прорубывать, нарушая тем самым целостность бетонного монолита.
Следующим шагом необходимо укладывать арматуру.
Схема видов ленточного фундамента.
Процесс выполнения арматурного каркаса должен начинаться с установки арматурных прутьев по всему периметру фундамента с помощью вбивания их в землю. Далее понадобится связать арматурные стержни, имеющие сечение 12 мм, с помощью специальной вязальной проволоки таким образом, чтобы стороны квадратных ячеек были по 30 см. В данном случае не рекомендуется использовать сварку, потому как в местах сварки может появляться коррозия. Вязка проволокой обеспечивает гибкость конструкции в процессе движения грунта. Во время укладки арматуры в траншею необходимо следить за тем, чтобы со всех сторон остался отступ по 5 см. В таком случае арматура сможет быть внутри монолита.
Армирование чаще всего производится по стандартным методам: попарно вертикально (шаг 30 см) либо попарно горизонтально (шаг 200 см). В случае выполнения горизонтального армирования надо установить вертикальные прутья на стыках перемычек.

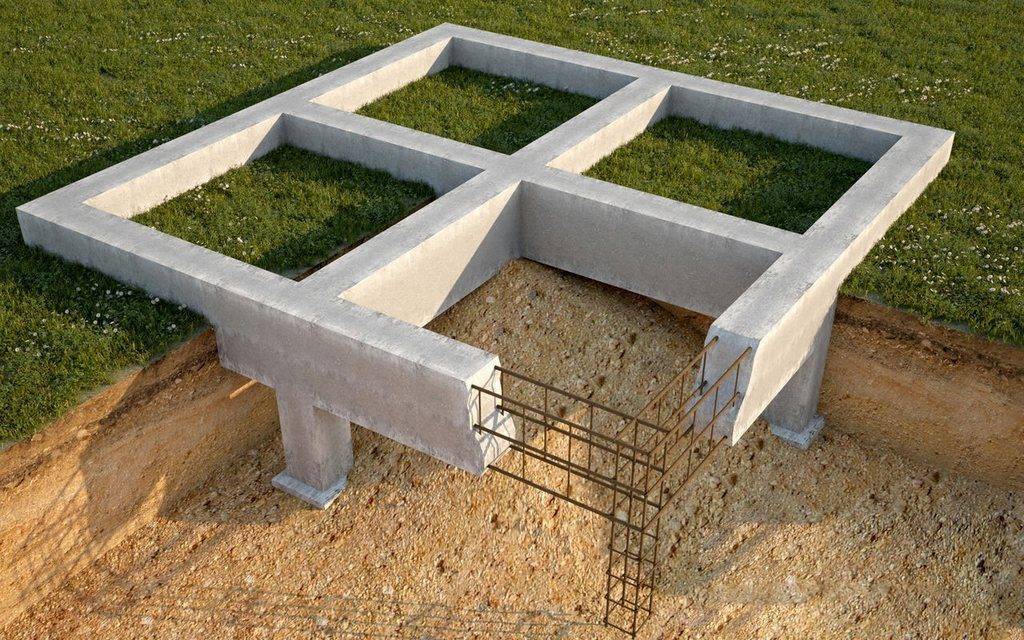

Фундамент ТИСЭ
В большей степени представляет собой столбчатый фундамент для дома из газобетона. Состоит из армированных бетонных свай с полусферическими расширениями в нижней части, которые связаны в единую монолитную конструкцию с помощью железобетонного ростверка. Расширения в основании свай увеличивают их опорную зону, что существенно повышает несущую способность фундамента.
Фундаменты по технологии ТИСЭ применяются в малоэтажном строительстве и позволяют возводить дома высотой до 3-этажей. При этом они лучше всех других типов работают в условиях морозного пучения (при соблюдении технологии устройства).
Устройство фундамента для дома из газобетона по технологии ТИСЭ:
Бурение скважины специальным буром ниже глубины промерзания. Основной рабочий инструмент оснащен специальным плугом. При достижении необходимой глубины он опускается с помощью троса и позволяет проделать в скважине полусферическую полость для расширения опорной зоны свай. Выполняется армирование пробуренной скважины рифленой арматурой сечением 10-14 мм. Производится заливка бетоном. Формируется съемная опалубка под ростверк, ширина которого, как правило, равняется ширине несущих стен, а высота – в пределах 0,5 м. После армирования ростверка и выведения коммуникаций конструкция заливается бетоном
Важно выполнить заливку за 1 раз во избежание слоистости
Плитный фундамент
Третий тип фундамента, который рассматривается в данной статье – плитный. При строительстве малоэтажных домов считается самым распространенным монолитный железобетонный плитный фундамент, толщина которого от 20 см.
Стоит отметить, что данный тип основания способен взять на себя большую нагрузку по сравнению с другими.
Плитный фундамент лучше подходит для сейсмически активных районов, так как его устройство дает возможность увеличить сейсмологическую устойчивость строения. Грамотный проект плитного фундамента предохранит дом от разной осадки почвы.
Монолитные плиты дают возможность тщательной гидроизоляции под нулевым этажом при большой вероятности грунтовых вод.
Можно сделать вывод, что данный тип фундамента больше всего подходит для строительства дома из газобетона в 2 этажа с цоколем. Он более устойчив к усадкам грунта и движениям почвы. Но этот тип самый дорогостоящий.
Столбчатый фундамент для дома из газобетона
Предполагает установку столбов в ключевых точках строения и по периметру. Несмотря на то, что с точки зрения материальных затрат его можно назвать самым экономичным вариантом, область его применения также ограничена несколькими факторами. Среди которых следующие: значительный перепад высоты, склонность грунта к сползанию, рыхлость почвы. Использование столбчатого фундамента исключает строительство подвала или гаража.
Примечание
На этапе заливки фундамента важно уделить внимание устройству дренажной системы под фундаментом, а также цоколю и опалубке. Это позволит защитить нижний ряд материала от излишней влаги
Вывод. Столбчатый фундамент подходит для строительства на простых грунтах.
Опалубка для монолитного фундамента
Установка опалубки — это создания формы, в которую будет заливаться бетон. Опалубка может быть собрана из досок или щитов. К ней предъявляются серьезные требования по жесткости и прочности.
Бетонный раствор имеет большую массу, из-за чего возможна деформация и распирание опалубки. Поэтому ее стенки жестко закрепляются в строго вертикальном положении и стягиваются между собой. Если опалубка выполняется из досок, то через каждые 50 см доски дополнительно скрепляются поперечными брусками. Все стыки внимательно проверяются на наличие щелей, чтобы раствор не просачивался наружу.
Стенки опалубки изнутри рекомендуется закрыть пленкой. Тогда, доски останутся чистыми и их можно будет использовать в другом месте.
В слабо и среднепучинистых грунтах можно обойтись без засыпки пазух фундамента песчаным грунтом. В таких грунтах стену мелкозаглубленного фундамента удобно заливать бетоном без опалубки, в траншею с вертикальными стенами. После отсыпки и уплотнения песчаной подушки, дно и стенки траншеи застилают гидроизоляционной пленкой, в траншею помещают арматурный каркас и укладывают бетон. После укладки бетона, края пленки заворачивают на бетонную ленту, создавая таким образом горизонтальный слой гидроизоляции между фундаментом и цоколем.
Вдоль стен опалубки или траншеи, до заливки бетона, рекомендуется размещать плиты утеплителя для утепления фундамента и устранения мостика холода через цоколь дома.
Товары для строительства и ремонта
⇆
Вертикальные плиты утеплителя укладываются внутрь опалубки до укладки бетона и крепятся к опалубке гвоздями без шляпки. Поверхность утеплителя для лучшего сцепления с бетоном обрабатывается проволочной щеткой. Поверхность бетона закрытая утеплителем часто не нуждается в дополнительной гидроизоляции. Или гидроизоляцию устраивают поверх утеплителя.
После укладки бетона в стену фундамента, продолжить строительство дома можно не ранее, чем через 20 дней, необходимых для твердения и набора бетоном достаточной прочности.
Земляные работы
Нежелательно надолго оставлять вырытые траншеи открытыми, поэтому сразу по завершении установки временной дренажной системы необходимо приступать к земляным мероприятиям.
Рытье траншеи выполняется либо ручным способом, либо с использованием спецтехники. При обустройстве неглубокого ленточного основания применять габаритное оборудование нецелесообразно, можно справиться лопатой.
Землеройными машинами работа выполняется в два этапа:
- Черновая выемка грунта.
- Чистовое формирование траншеи.
Рекомендуется заранее подготовить место для размещения удаляемого слоя почвы.
