Прокладка воздуховодов
Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.
Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.
Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.
Алгоритм работы по установке воздуховода:
- Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
- В стене высверливают отверстия и крепят подвесы.
- Устанавливают элементы воздуховода.
- Герметизируют стыки.
- Трубу крепят к стене и соединяют с системой.
Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.
Особенности конструкции приточных вентиляций
Основным предназначением вентиляционной приточной системы заключается в подаче чистого воздуха в помещение. В зависимости от сложности конструкции она может состоять из самых различных элементов. Классическая система состоит из следующих конструктивных элементов:
- Клапан приточной вентиляции устанавливается для того, чтобы исключить вероятность попадания воздуха с улицы в помещение при выключении устройства. Этот конструктивный элемент важен при эксплуатации системы в зимний период при существенном снижении температуры. Клапан устанавливается также для защиты помещения от холодного воздуха и снега.
- На наружной части системы устанавливается решетка, которая не позволяет проникнуть в помещение различных механических загрязнений. Форма и размеры защитной сетки могут существенно отличаться. Тот момент, что сетка устанавливается снаружи, определяет привлекательный стиль ее оформления. Для защиты решетки от воздействия окружающей среды ее изготавливают из нержавеющей стали. Толщина сетки может существенно отличаться, от чего зависит прочность конструкции.
- Очистительные фильтры позволяют поддерживать качество подаваемого воздуха на довольно высоком уровне. Фильтры могут существенно отличаться по достаточно большому количеству признаков. Примером назовем то, что некоторые могут устанавливаться только для отсеивания песка, другие даже бактерий. Фильтры могут изготавливаться из самых различных материалов, некоторые изготавливаются при применении активного угля, другие представлены сеткой с малой перфорацией.
- Некоторые системы могут проводить нагрев воздуха, для чего устанавливается специальный нагреваемый элемент. В зимний период нагревательный элемент позволяет существенно повысить комфорт в помещении. Кроме этого нагрев может проводится в автоматическом режиме или в зависимости от настроек терморегулятора. Единственным недостатком калорифера можно назвать высокое электропотребление. Если фильтр не справляется с поставленной задачей, то срок эксплуатации нагревательного элемента может существенно снизиться: мусор и насекомые покроют нагреватель, образуя налет, после чего он перегревается.
- Вентилятор устанавливается в качестве активного элемента, за счет которого происходит нагнетание воздуха. Как правило, вентилятор защищается с обеих сторон, так как попадание крупного объекта может привести к деформации вентилятора.
- Вентилятор получает вращение от установленного электрического двигателя. Его основными параметрами является потребительская мощность и количество оборотов в минуту. Чем больше потребительская мощность, тем выше энергетические затраты.
- Приточная система вентиляции имеют элементы, которые предназначены для поглощения вибрации и звука. Изоляционные материалы позволяют сделать систему тихой, за счет чего повышается комфорт в помещении.
Кроме этого не стоит забывать о трубопроводе, по которому проводится подача воздуха. Они могут имеют круглое или прямоугольное сечение, изготавливаться при использовании различного металла.
Зачем в частном доме нужна вентиляция
Качество воздуха должно в полной мере обеспечивать комфортное состояние человеческого организма. Это в один голос утверждают ГОСТы и СНиПы, регламентирующие параметры микроклимата в помещениях. К важнейшим факторам комфортного микроклимата относятся следующие показатели воздушной среды:
- чистота и степень свежести воздуха;
- температура и влажность воздуха.
Чтобы эти показатели всегда оставались в допустимых пределах, обустраивается система вентиляции в частном доме, схема которой индивидуально рассчитывается для каждого отдельного случая.
Перед вентиляцией ставятся две основные задачи:
- удаление во внешнюю среду воздуха с повышенным содержанием пыли и углекислого газа;
- приток чистого, насыщенного кислородом воздуха с улицы.
8 причин установить вентиляцию Источник technosip.ru
Для каких зданий и помещений подходит?
Обустройство таких систем актуально в следующих регионах и местностях:
- в регионах с умеренным и прохладным климатом (если климат теплый — то естественная тяга создается хуже);
- если вокруг нет природных или искусственных препятствий ветру (если вокруг 2-этажного здания вблизи будут стоять многоэтажки или «стена» высоких деревьев — то в его вентканале не будет нормальной тяги).
Примерная схема естественной вентиляции
Обычно естественную вентиляцию делают в таких постройках и помещениях:
- Многоэтажные жилые дома. В них естественная система часто дополняется кухонными и туалетными вытяжками — по желанию владельцев квартир.
- Дачные домики, небольшие жилые коттеджи.
- Малоэтажные нежилые постройки: сараи, гаражи, амбары, дачные туалеты.
- Нежилые помещения в частных домах: подвалы, чердаки, котельные.
- Небольшие промышленные/складские/рабочие помещения и здания при условии, что в них не поддерживается повышенная влажность и в воздух не выделяются взрывоопасные или опасные для человека вещества.
- Небольшие хозпостройки, в которых содержатся домашние животные: курятники, коровники, свинарники.
Схема естественной вентиляции в квартире (многоквартирном доме)
Вкратце рассмотрим, как работает вентсистма в отдельно взятой квартире многоквартирного дома.
От окна до отверстия воздушный поток проходит по комнате через открытые двери, либо (если они закрыты) — через щели под ними или переточные решетки.
Схема естественной вентиляции в частном доме
Схема естественной вентсистемы в частных домах немного отличается от квартирной. Приток тоже осуществляется через окна и/или клапана. А вот вентиляционные шахты в коттеджах ставятся нечасто (разве что это здание в несколько этажей и с погребом).
Обычно удаление воздуха осуществляется через:
- Печной дымоход — если в доме есть печь/камин.
- Вытяжную трубу, которая проходит из кухни и санузла на улицу. Чаще всего она выводится из помещения через стену (горизонтально), а затем поворачивает и проходит вверх, к крыше.
Установка переточных решеток
схема монтажа переточной решетки
Теперь пришло время обратить внимание на движение потоков воздуха по дому. Для его свободного прохождения под каждой межкомнатной дверью должна быть щель высотой минимум 3 сантиметра
Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки.
В каждой двери общая площадь отверстий для беспрепятственного перемещения воздуха должна составлять для жилых помещений минимум 200 куб. см.
Минимальный размер решетки в дверях любого помещения, снабженного каналом естественной вытяжной вентиляции — 800 куб.см. Переточные решетки выполняются из сплавов алюминия и представляют собой две рамки между которыми крепятся горизонтальные жалюзи. Переточные решетки удобны тем, что оставляя свободу движения воздуха, они перекрывают доступ света и звука в помещение. Если установка решеток по какой-то причине невозможна, существует простое и эффективное решение: в нижней части двери просверливаются отверстия и прикрываются вентиляционными кольцами. Кольца могут быть простыми, снабженными сеточкой или шумопоглощающими.
И самый бюджетный вариант — подрез двери. С нижней части срезается полоска 3-4 см, срез заклеивается торцовым кантом. Такая схема не подходит для спален и детских, так как не обеспечивает достаточную изоляцию помещения.
Виды схем приточно-вытяжной вентиляции
- Прямоточная ПВВ.
При монтаже используются две установки — приточная и вытяжная. Блок приточный подает свежий воздух с фасада дома через решетку. Затем выполняется очистка воздуха, и он попадает в нагреватель. Нагреватель монтируется совместно с рабочим газовым котлом.
Воздух подается по воздуховодам в нужные помещения дома, а блок вытяжной удаляет «грязный» воздух через вентканалы наружу из здания.
Плюсы:
оборудование компактное, минимальное опускание потолков.
Минусы:
дополнительные нагрузки при работе газового котла.
- ПВВ с рекуперацией тепла.
Используется установка приточно-вытяжная плюс секция рекуперации. Приточная установка подает наружный воздух, он нагревается в рекуператоре за счет воздуха вытяжки. Таким образом удаляемый воздух прогревает поступающий снаружи воздух. Рекуператор может прогреть воздух примерно до 7-8 градусов (при зимней температуре около -20 градусов). Далее для прогрева воздуха до +22 градусов используется дополнительно электрокалорифер.
Оборудование имеет довольно большие габариты, поэтому его монтаж лучше выполнить в цокольном этаже или в гараже.
Такая система вентиляции используется в промышленных зданиях большой площади и большим количеством находящихся человек одновременно в течение рабочей смены.
Методики расчетов параметров вентиляции
Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.
Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.
- По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома. Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.
- По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3. Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.
Требования СНиП по кратности воздухообмена в таблице:
Источник vodakanazer.ru
Что необходимо учесть
При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:
- максимально возможная мощность вентиляционной установки;
- значение рабочего давления;
- уровень шумности.
Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.
При строительстве дома
При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему
Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.
По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.
В готовом доме
Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.
Правила обустройства вентиляции для помещений в частном доме
Продумывая, как сделать вентиляцию в частном доме, мастеру придется учитывать особенности каждого помещения в зависимости от его назначения. Рассмотрим требования для сетей воздухообмена подробнее.
Подпол
Эта зона дома характеризуется повышенной влажностью, минимальным попаданием света и областью повышенного риска образования плесени, грибка. Чтобы устранить риск разрастания вредных микроорганизмов, рекомендуется обустройство проемов в цоколе по всему периметру строения. Отверстия послужат для вывода отработанных масс и притока свежего воздуха.
Рекомендуемые параметры высоты до 30 см от поверхности земли, прямоугольные вентканалы в частном доме делаются размером не менее 10 см, круглые – от 12 см.
Кухня и другие жилые помещения
Проект вентиляции частного дома в обязательном порядке предусматривает отдельные каналы вывода и ввода потоков для кухни и туалета. Для формирования канала применяется оцинкованная сталь или другие материалы, переносящие коррозию и с гладкой поверхностью для снижения риска оседания частиц жира, копоти. Входные и выходные отверстия защищаются решетками.
Расчет вентиляции для кухни выполняется с учетом устройства плиты:
- в помещения до 8 м3 можно ставить плиты с двумя конфорками;
- в пространство до 12 м3 – плиту с тремя горелками;
- в кухню от 15 м3 допустимо ставить плиту с 4 горелками.
Нормативы для обеспечения воздухообмена в кухне с газовой плитой до 140 м3/час, с электроплитой до 110 м3/час. Для помещений жилого типа не менее 3 м3/час на каждый 1 м2 площади комнаты.
Верхние этажи и подкрышное пространство
Проблема с устройством сети отягощается физическими свойствами теплого воздуха – он поднимается под крышу и всегда скапливается на чердаке или в мансарде. Чтобы убрать отработанную среду, требуется много выводных вентканалов в частном доме, выходящих из каждого помещения или расположенных по периметру верхнего бруса как в случае с цоколем либо установка принудительного механического устройства.
Вентиляция в бане
Отдельное строение имеет свою специфику – в процессе банных процедур влажность воздуха достигает 100%, а в период простоя бани воздухообмен поддерживается в минимальном режиме. Чтобы устранить возможность плохой вентиляции, рекомендуется сочетать естественную и принудительную систему – на период работы бани подключать механические средства, в процессе простоя использовать природные процессы.
Технически вентиляция своими руками в бане обустраивается с применением 2 приточных каналов и 1 выводного вентканала, в котором встроен вентилятор с регулируемым режимом работы.
Как рассчитать вентиляцию
Перед тем, как приступить к проектированию, нужно провести расчет всех необходимых параметров на основании плана объекта, где указана площадь всех помещений в доме. Точный расчет проекта вентиляции выполняется с помощью специализированных программ. Но примерно оценить все необходимые параметры, и понять, с чем же нужно работать, можно и с помощью простых вычислений.
Расчет по нормам потребления воздуха
Производительность вентиляции рассчитывается путем умножения нормы потребления воздуха одним человеком (60 м³/час) на число постоянных жильцов дома.
Как видим, расчет очень простой, но есть одна проблема – жильцы дома постоянно перемещаются, они могут быть как находится вы одном помещении, так и в разных. Именно поэтому такую методику применяют исключительно для частных домов с воздушной климатической системой, особенности которой мы рассмотрим немного ниже.
Расчет по объему помещений
Расчет по такому методу встречается намного чаще, нежели предыдущий. Согласно нормативам СНиП необходимо, чтобы обновление воздуха происходило, как минимум 1 раз в час. Для более точных математических расчетов производительности вентиляции необходимо перемножить между собой три показателя – интенсивность (кратность) воздухообмена, площадь дома и высоту помещения от пола до потолка.
Значение вентиляции для жилого дома
Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.
Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.
- Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
- Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
- Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
- Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
- К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.
Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.
Приточно-вытяжная вентиляция
Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.
Принцип работы приточно-вытяжной вентиляции
Приточно-вытяжная вентиляция представляет собой комплекс оборудования для полностью автоматизированного воздухообмена в доме. При этом она “работает” не только с внутридомовой атмосферой, но и с уличной. Это кондиционеры и обогреватели охлаждают или нагревают воздушные массы, которые находятся непосредственно в помещении.
Принцип работы приточно-вытяжной вентиляции
При работе вентиляционной системы с принудительной подачей и вытяжкой воздуха наоборот идет постоянный его обмен между улицей и жилищем. Причем в большинстве случаев одновременно с этим производится очищение, нагрев/охлаждение, ионизация и увлажнение/подсушивание данных масс.

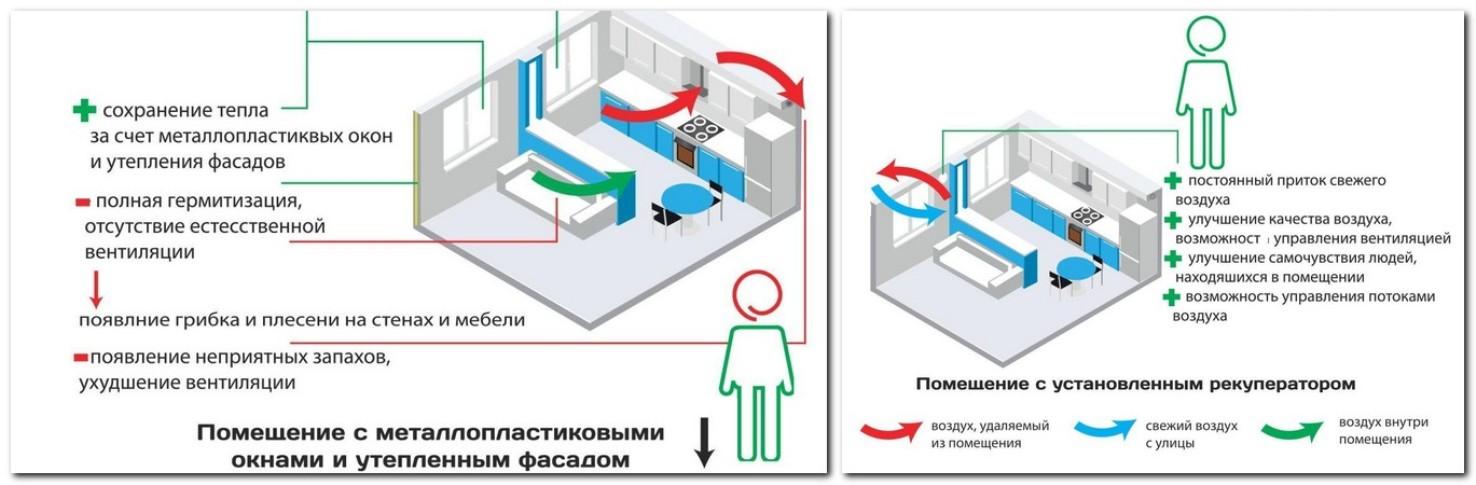

Изменение температуры в рекуператоре
В отличие от только вытяжных и только приточных вентиляций рассматриваемый комбинированный аналог управляет сразу двумя воздушными потоками – из дома на улицу и обратно.
Во-первых, это позволяет за счет рекуперации оставить внутри коттеджа часть уже затраченного на его обогрев тепла.
А во-вторых, обеспечивает постоянный приток в комнаты кислорода снаружи. Эффективность такой сдвоенной схемы вентиляции выходит на порядок выше, чем у обычного варианта, качающего воздух лишь в одну сторону.
Преимущества приточно-вытяжной вентиляции в сравнении с вытяжной
Зачем нужна приточная вентиляция в квартире?
Эффективная вентиляция в жилых домах должна отвечать двум условиям: обеспечивать равномерный поток воздуха во всех помещениях и кратность воздухообмена на уровне 0,8-1 от общей кубатуры дома в час. При строительстве домов — как частных, так и многоквартирных — наиболее частой ошибкой является установка только вытяжных каналов, ведущих через дымоходы на крышу. Вытяжные воздуховоды устанавливаются в ванной и на кухне. Это решение эффективно только для этих помещений, но не обеспечивает вентиляции для остальной части дома. Микровентиляция помещений осуществляется в основном через окна. Этот метод не очень эффективен, поскольку потребность в свежем воздухе значительно превышает возможности микровентиляции.
Виды приточной вентиляции для квартиры
➔ Приточные клапаны — устанавливаются в стену или окно. Производительность невысока. Объём притока рассчитан на 1 человека. Могут комплектоваться фильтром грубой очистки. Зимой может возникнуть проблема, чем закрыть приточную вентиляцию, из-за холода и сквозняков.
➔ Механические проветриватели — более совершенные модели с вентилятором и качественной фильтрацией. Как сделать приточную вентиляцию теплой? Некоторые модели оснащены нагревателем и пультом ДУ.
➔ Бризеры — вершина инженерной мысли в категории портативных бытовых вентустановок. Монтируются в стену. В корпусе устройств находится электровентилятор, прибор для нагрева уличного воздуха и система глубокой очистки (включая HEPA-фильтры). Бризер оснащен датчиком и пультом дистанционного управления. Средняя мощность устройства рассчитана на 5 человек. Как подогреть воздух в приточной вентиляции с помощью бризера? Достаточно активизировать соответствующий режим на пульте ДУ.
Самым бюджетным решением является приточный клапан, но он менее эффективен. Бризер — самый дорогой. Цены начинаются от 20 000 рублей.
Как работает приточная вентиляция в квартире?
Подача воздуха осуществляется через открытые окна, двери, форточки или приточные установки. Отведение — через каналы вытяжной вентиляции на кухне и в санузлах.
Как сделать приточную вентиляцию в квартире?
Установку даже самого простого бытового устройства для организации притока лучше доверить специалистам. Самостоятельно можно установить приточный клапан на окно, но при наличии специального оборудования и навыка работы с электроинструментом (потребуется фрезеровка рамы). Как включить приточную вентиляцию? Для запуска установки достаточно воспользоваться пультом управления.
Как выбрать приточную вентиляцию для квартиры?
Выбор установки зависит от многих факторов: целей и задач организации воздухообмена. объема помещения, количества комнат и постоянно проживающих людей. Если нужно улучшить параметры микроклимата в отдельной комнате, достаточно установить проветриватель или бризер
Важно обеспечить качественный и равномерный воздухообмен во всех помещениях? Выбирайте механическую приточно-вытяжную установку. Как установить приточную вентиляцию в квартире? Монтаж приточной вентиляции стоит доверить квалифицированным специалистам
Состав системы, пошаговый монтаж
Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:
- вентканал – изготавливается только внутри кирпичных стен;
- короб – из стального листа, полимерных материалов, керамики, бетонных изделий.
Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.
Состав принудительной вентиляции
Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).
Как организовать проветривание?
Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:
открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
Проветривание окнами и дверьми
приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
Проветривание форточками
открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.
Проветривание открытыми окнами
Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.
Обеспечение притока
Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.
Конструкция оконного клапана
Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.
В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.
Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:
- патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
- решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
- встраиваемый вентилятор либо рекуператор.
Конструкция стенового клапана приточного
Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.
Расположение приточного стенового клапана
Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
Особенности принудительной приточно-вытяжной вентиляции
Функционирование этой системы основано на взаимодействии с двумя различными воздушными потоками, которые проводятся через установленные воздуховоды. В зависимости от мощности и пропускной способности задействованных механизмов обрабатывается заданный объем воздушных масс.
Все рабочие узлы и оборудование располагаются внутри единого корпуса, который можно собирать в любом удобном месте: на наружной стене, чердаке или мансарде.
Принудительная вентиляция
| Достоинства | Недостатки |
| Основана на взаимодействии приточной и вытяжной вентиляции. Но в этом случае как приток, так и вытяжка осуществляются в принудительном порядке посредством работы технического оборудования. | Расчет системы вентиляции и мощность оборудования должны производить специалисты.Так как в процессе работы задействованы технические устройства, необходим своевременный ремонт и обслуживание систем вентиляции. |
| Высокая эффективность в домах большой площади | Расчет, монтаж и пусконаладочные работы должны осуществлять специалисты |
| Работа в автоматическом режиме | Затраты на оборудование |
| Поддержание заданных параметров влажности воздуха | |
| Возможность установить рекуператор и обеспечить энергоэффективную работу системы |
Приточно-вытяжной блок вентиляции, установленный на чердаке
В зависимости от дополнительного оборудования, приточно-вытяжная вентиляция может выполнять следующие функции:
повышение влажности воздуха;
насыщение ионами;
охлаждение либо нагрев воздушной массы;
очищение, фильтрация, устранение вредных микроорганизмов.
Современная приточно вытяжная система вентиляции в составе модуля имеет рекуператор – теплообменную камеру, где встречающиеся потоки воздуха обмениваются энергией. У нагретого выходящего воздуха отбирается тепло и отдается поступающему воздуху (или наоборот, если летом в помещении работает кондиционер).
Принцип работы рекуператора
Цикл работы вентиляции с двумя контурами и рекуператором состоит из следующих этапов:
- теплый воздух из помещения проводится через рекуператор, нагревая установленный в нем теплообменник;
- «отработанный» воздух удаляется наружу;
- осуществляется забор чистого прохладного воздуха извне и проводится через нагретый теплообменник рекуператора, отбирая у него тепло/
- свежий нагретый воздух подается в помещение.
Для расширения функционала конструкцию дополняют фильтр-системами, автоматическими таймерами, блоками контроля, поддонами для сбора конденсата, блоками управления, датчиками, шумоглушителями.
Схема приточно вытяжной вентиляции с системой автоматизации
Главными принципами работы вентиляции такого типа является экономичность и результативность. К основным преимуществам относят:
- простой монтаж и обслуживание приточно-вытяжной вентиляции;
- качественную очистку входных воздушных масс;
- целостность блоков;
- модульность конструкции.
