Выбор электрических щитов
Чтобы правильно выбрать нужный электрощит необходимо определиться с его назначением и местом установки. Для удобства выбора всё оборудование подразделяется на несколько типов, в зависимости от назначения и характеристик.

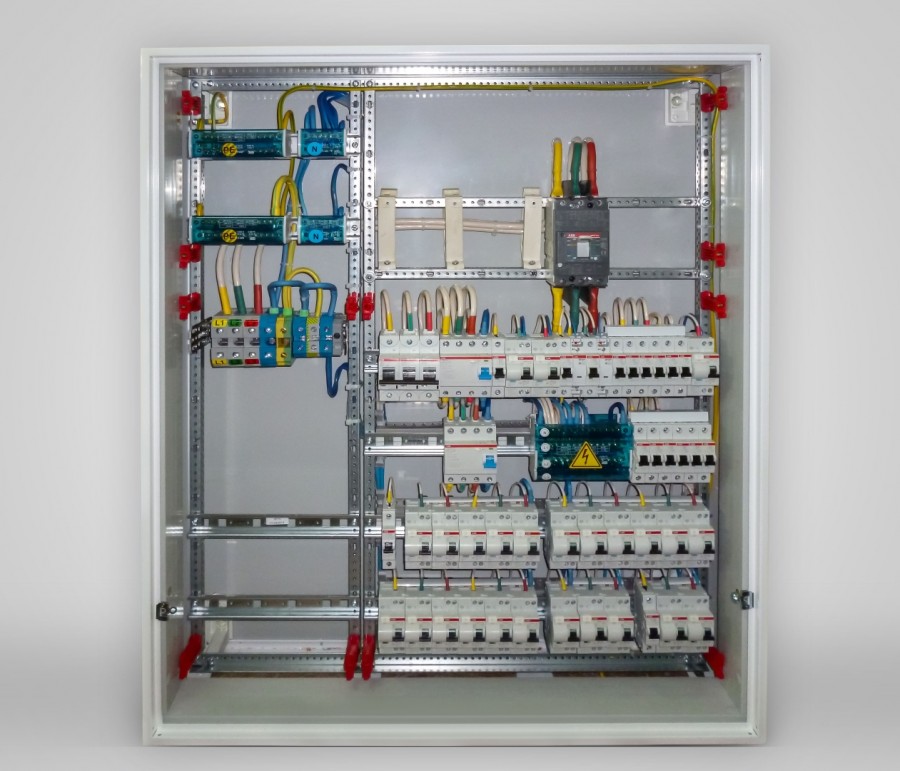

Металлические щиты
Могут использоваться в качестве главных, вводных, вводно-распределительных устройств и коммутационных узла. Для установки внутри зданий выбирают металлические щитки со степенью защиты IP 40, для уличного монтажа – с индексом IP54-66. Герметичные электроящики ЩРУ , металлические щиты АВВ , шкафы Legrand Atlantic обеспечат безопасную эксплуатацию электрооборудования при высокой влажности внутри помещений и при установке на улице.

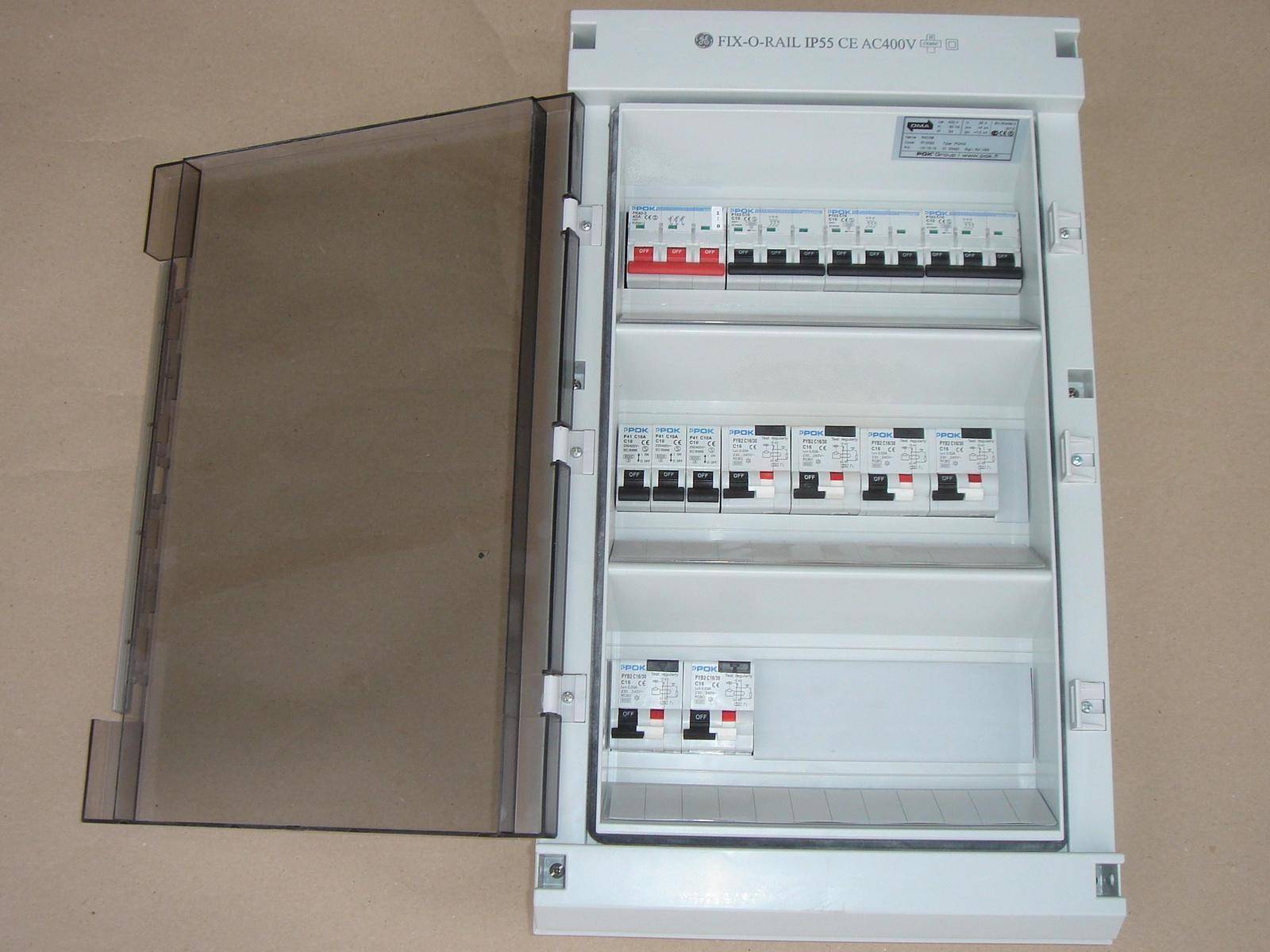

Пластиковые боксы
Предназначаются для монтажа внутри помещений в качестве группового, этажного и квартирного щитка, а так же коммутационного или монтажного бокса для автоматов.
Область применения:
- жилые здания
- общественная инфраструктура
- объекты здравоохранения
- детские учреждения
- строительные, промышленные и производственные объекты
- энергетическая инфраструктура
- коммуникационные сети (связь, центры обработки данных)
Электрические пластиковые боксы влагозащищённого типа устанавливают на улице и внутри зданий в зонах с повышенной влажностью, температурой и запылённость. Они имеют степень защиты не ниже IP65 и гарантируют герметичность, необходимую для сложных условий эксплуатации. К ним относятся щиты Schneider Electric Kaedra , Legrand Plexo , влагозащищённые боксы АВВ серий Mistral и Europa .

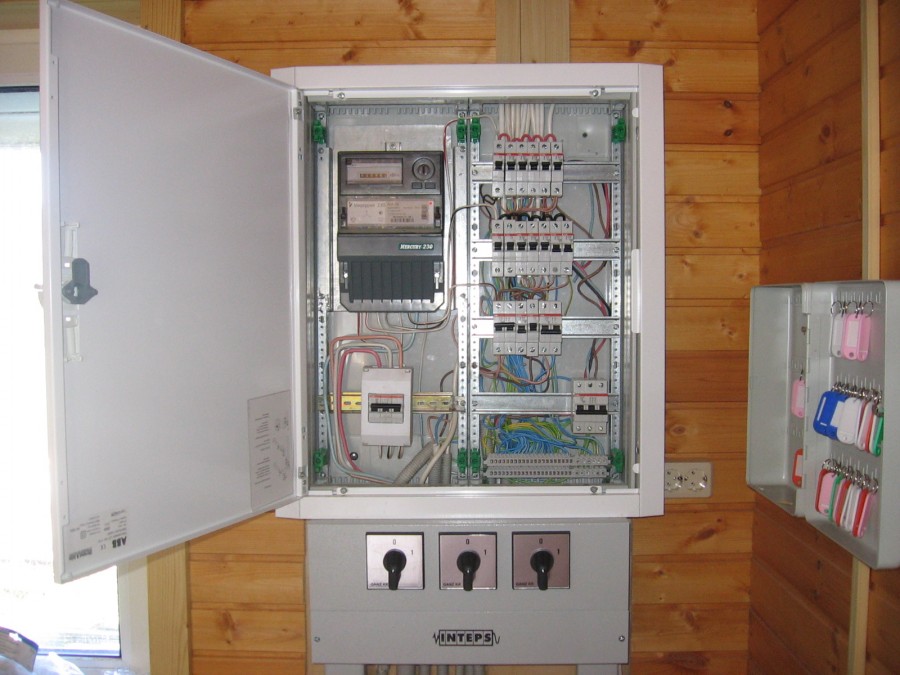

Навесные или настенные
Подходят для установки в качестве распределительного и вводного шкафа, под монтаж модульного и обычного электрооборудования широкого спектра (автоматов, УЗО , реле, измерительных и учётных приборов). А так же для монтажа телекоммуникационного оборудования (телефония, интернет, TV, конферец-связь).
Для влажных, пыльных и «горячих» помещений используют герметичные распределительные металлические щиты и боксы под автоматы с коэффициентом защиты IP65. Их можно монтировать на улице, в открытых складах, переходах, во временных и недостроенных зданиях. Это щиты Legrand Plexo , Kaedra от Шнайдер Электрик , боксы под автоматы ИЭК .
Для обычных условий можно купить распределительный щиток с величиной защиты IP 40.
Область применения:
Настенные шкафы и боксы устанавливают в деревянных домах и постройках для обеспечения безопасного электромонтажа. Кроме того, они применяются в кирпичных, бетонных, модульных зданиях, если там используется наружная электропроводка.

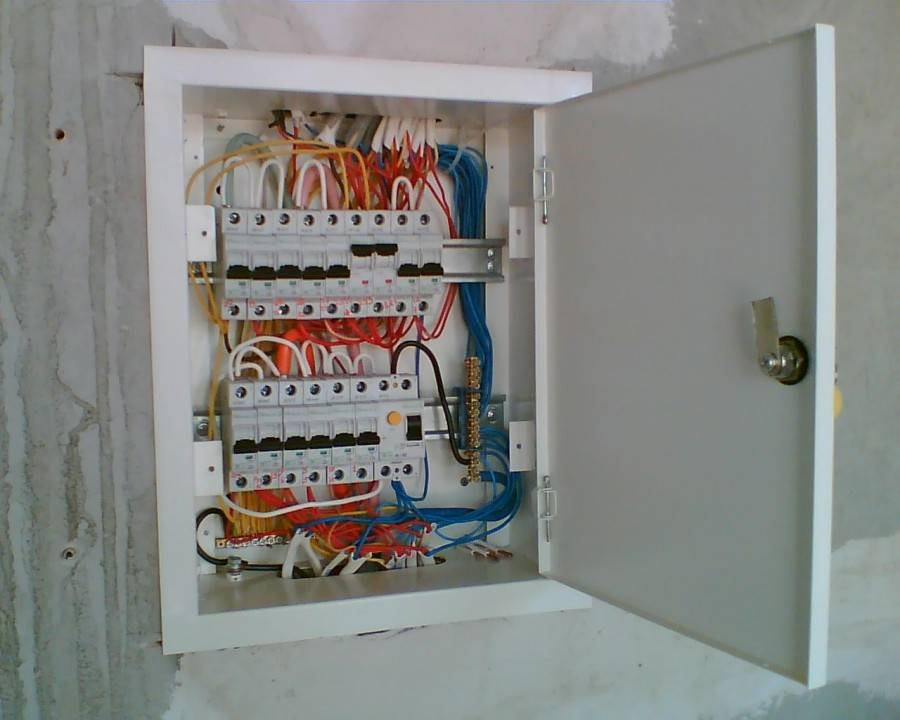

Скрытые щиты в нишу
Нишевой щиток для электрических автоматов удобен для монтажа при скрытой проводке, когда все кабели подключаются прямо в стене без вывода на поверхность. Современный дизайн, качественный пластик и большое разнообразие типов дверей и окраски позволяют сочетать боксы в нишу с любыми дизайнерскими решениями.
Область применения:
Применяются только внутри помещений со сплошными или полыми стенами из кирпича, бетона, гипса и гипсокартона, а также для установки в перегородки из негорючих материалов (стекла, пластика, металла). Любые боксы в нишу не являются герметичными, поэтому их нельзя использовать во влажных условиях, например, на улице или во влажных помещениях.
Среди интересных вариантов решений можно назвать серии
Как электрический шкаф, так и электрический щит ориентированы на распределение электричества. Несмотря на то, что в этом процессе задействован далеко не один элемент, именно электрический шкаф или щит играют в этом процессе ключевую роль. Основное различие между электрическим щитом и шкафом заключается в том, что второй вариант более функционален. Соответственно, шкаф легко отличить по несколько большим габаритам, а также наличию дополнительных приборов внутри.
Устройство электрощита
Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.
Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.
Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.
Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.
Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

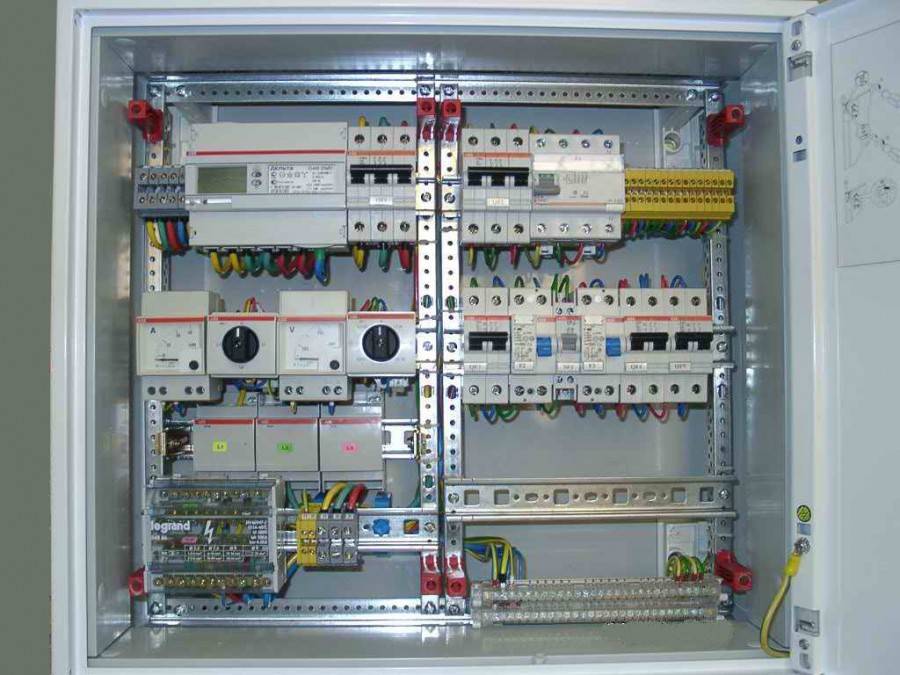

Внутреннее устройство электрощита состоит из следующих основных компонентов:
- Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
- Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
- Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
- Счетчик потребления электроэнергии;
- Провода, соединяющие все элементы электрощита в единую схему.
В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

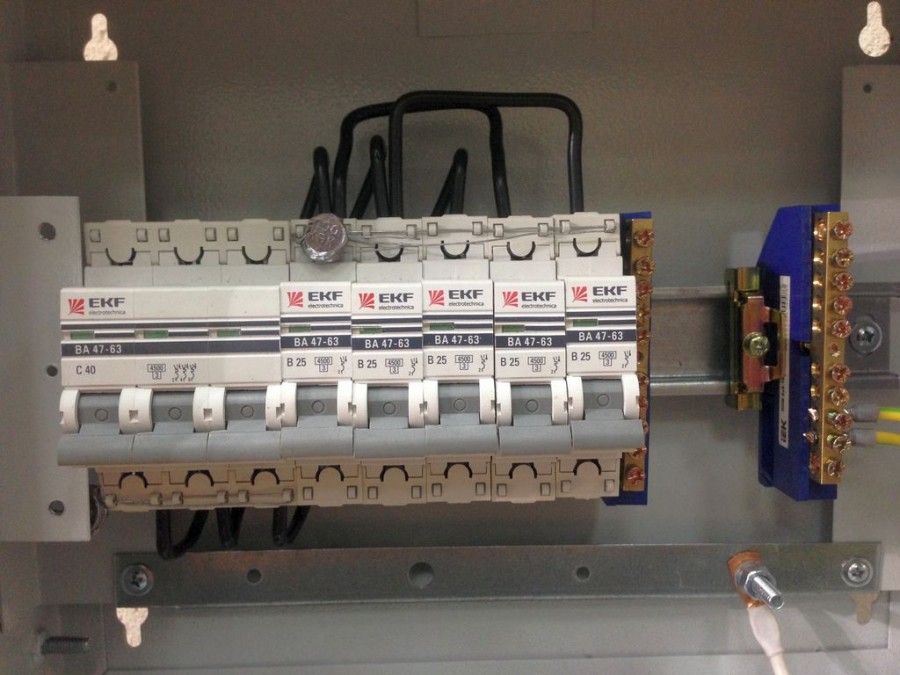

УЗО и автоматические выключатели (АВ) для отдельных групп
Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:
- Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
- Как и в какой последовательности УЗО и автоматы соединяются между собой?
Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:
- УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
- Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.
В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.
Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.
Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.
На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.
Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:
- По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
- По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».
УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).
Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.
Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.
Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.
И еще о номинале УЗО.
Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).
Советы и рекомендации при выборе распределительного электрощита
Чтобы не ошибиться с выбором электрощитка, перед покупкой необходимо определиться со следующими параметрами:
материал изготовления
Пластиковые образцы наиболее удобны в квартире или офисе, где важное значение имеет эстетика. Для стен из гипсокартона будут оптимальны встраиваемые модели
Если обустройство ниши вызывает затруднения, то лучшим решением станет накладной щиток. Металлические щитки более уместны, когда их необходимо разместить на улице. Кроме того, они применятся для коммутации большого количества групп потребителей;
количество модулей. Этот параметр полностью зависит от состава электроустановочных изделий в самом щитке, а также от количества обслуживаемых групп потребителей. Количество посадочных мест (модулей) указывается в наименовании щитка, ширину устанавливаемых модульных устройств – из паспорта. Ориентировочно, однополюсный автомат займет 1 модуль, двухполюсный – 2, УЗО на одну фазу – 3 модуля, на три фазы – 5. Наибольшей шириной обладает электросчетчик, занимающий от 6 до 8 модулей.
Видео — Необходимый минимум для сборки щита
При всем разнообразии электрических распределительных щитов необходимо помнить, что их сборку разумнее всего доверить специалисту. Кроме того, при вводе в эксплуатацию желательно проконсультироваться с представителем энергосбытовой компании. Это не только избавит от возможного штрафа, ни спасет жизнь.
Голосование за лучший распределительный электрощит
Какой бы вы выбрали распределительный электрощит или посоветовали?
«Э-Щит» ГРЩ 50 КВт
6.98
%
(
3
)
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
УЗИП
Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).
На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2 (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!
Щитки для частного пользования
В каждом доме, на этаже и в квартире для распределения нагрузки устанавливаются виды таких электрощитов:
- ЩЭ (щит этажный) – устанавливается на этаже многоквартирного дома. С главного щита через вводной автомат щитка с УЗО питание поступает на автоматы и цепи каждой квартиры. В каждую цепь подключены счётчики учёта электроэнергии.
- ЩК (щит квартирный) – действие то же самое, что и у этажного щитка, но устанавливается в отдельной квартире, может иметь несколько автоматов для отдельного отключения каждой комнаты по необходимости, для подключения печи и т.д. По необходимости электросчётчик может устанавливаться прямо в квартире.
Все виды представленных электрических щитов имеют своё важное место в электроснабжении зданий и сооружений. Они служат для обеспечения безопасности людей, для отключения определённого участка цепи, не мешая работе остального оборудования, для отсекания аварийного участка при коротком замыкании
Верные приметы качества
Расскажем вам немного о главных отличиях качественного щитка от дешевых экземпляров. Чтобы вы сами смогли решить, стоит ли экономить на покупке.
Итак, основные преимущества хорошего электрощита:
Жесткий прочный каркас обеспечивает простоту и надежность монтажа и на поверхности, и в нише. В копеечных экземплярах – тонкие стенки и хлипкая конструкция не редкость, деформация легко случится уже на этапе установки.
Достаточно внутреннего пространства для удобного подключения модульных устройств, и общая эргономика конструкции (без зазоров и люфта).
Удобные, продуманные детали: качественная перфорация отверстий для подвода и отвода кабеля, набор сопутствующих деталей для монтажа, специальные «лапки» для крепления в полые стены, эргономичная надежная защелка и приятный общий вид.
1 LEGRAND
Вот уже несколько лет бессменным лидером премиального сегмента розеток и выключателей является французская компания Legrand, показавшая сумасшедший потребительский охват в более чем 180 странах мира. Под её патронажем процветают десятки более мелких брендов, которые пользуют ту же ресурсно-техническую базу, что и французский гранд.
Розетка Legrand Valena Classic 774370
| Legrand Розетка 2-местная Legrand «VALENA», с заземлением, в сборе, слонов Goods.ru 608руб.
| Goods.ru | по Оренбургу | 608руб. | В магазин | |
| Розетка 2-м СП Valena в сборе с заземл. сл. кость Legrand 774370 774370 Ledpremium.ru 530руб. | Ledpremium.ru | в Оренбург из Москвы | 530руб. | В магазин | |
| Legrand Valena 774370 VseInstrumenti.ru 519руб. | VseInstrumenti.ru | в Оренбург из Перми | 519руб. | В магазин | |
| Розетка Legrand 774370 Xcom-shop.ru 457руб. | Xcom-shop.ru | в Оренбург из Москвы | 457руб. | В магазин | |
| Legrand 774370 Amperkin.ru 472руб. | Amperkin.ru | в Оренбург из Москвы | 472руб. | В магазин | |
| Legrand Valena 774370 VseInstrumenti.ru 800руб. | VseInstrumenti.ru | в Оренбург из Перми | 800руб. | В магазин |
Обновлено: 3-07-2018
Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
Как открыть электрический щиток?
При эксплуатации ЩУРа часто возникает проблема проникновения внутрь устройства. В таких случаях возникает вопрос, как открыть электрический щиток без ключа. Порядок вскрытия следующий (следует помнить, что самостоятельное проникновение внутрь чревато опасными последствиями):
- Тщательно осмотреть замок и определить его тип.
- Если запорное устройство язычкового типа, то можно, отжав дверь монтировкой, металлической пластиной поднять или отодвинуть язычок.
- Если замок с вкладышами типа английских, то он открывается плоской отверткой.
- Если замок навесной, то можно перекусить или перепилить дужку. Однако понадобится замена запорного устройства.
- Если электрический щиток имеет проушины, установленные на саморезах, их можно срезать.
Материал корпуса электрощитов
Традиционно распределительные щиты изготавливаются из двух видов материалов. Это либо окрашенный металл, либо пластик.
Пластиковые распредщиты находят применение внутри помещений, вне досягаемости прямого солнечного излучения. Конструктивно представляют собой компактный пластиковый бокс с размещенными внутри коммутационными шинами и DIN-рейками.
В зависимости от модели, пластиковые распредщиты могут иметь прозрачную, непрозрачную, или имеющую окно дверку. Простейшие образцы вообще не имеют дверок. Могут иметь как накладное, таки встраиваемое в стену исполнение.
Разновидности электрощитов
Металлические щитки. Отличаются большим разнообразием габаритных размеров. Могут применяться в помещениях, под открытым небом или в специальных отдельно стоящих постройках.
Металлические электрощиты, предназначенные для эксплуатации вне помещений, дополнительно снабжаются резиновыми уплотнителями на дверках и кабельных вводах. Помимо защиты от влаги, эти уплотнители позволяют блокировать проникновение пыли. Большинство моделей оснащаются запирающими устройствами.
1 ABB
Ведущие позиции на рынке электротехники занимает шведско-швейцарская компания ABB (Asea Brown Boveri Ltd). Бренд появился в 1988 г, когда произошло объединение двух известных производителей Asea (Швеция) и Brown, Boveri & Cie (Швейцария). Сегодня основные производственные площадки расположены в Германии, филиалы имеются во многих странах, в том числе и в России.
С конвейера ABB сегодня выходит несколько десятков электротехнических видов продукции. Автоматические выключатели отличаются безупречным качеством и долговечной работой. Этого удалось достичь сотрудникам фирмы благодаря уникальным разработкам и высококачественным технологиям. Основным недостатком является высокая цена. Но лучший автомат не может быть дешевым. Это понимают многие отечественные пользователи, отдавая предпочтение однополюсным автоматам SH201 25А 4,5кА и SH201L B16 4.5кА.
Квартирный щит (ЩК)
Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.
ЩК
С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.
Токовая стойкость к КЗ
Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА
Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.
Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.
Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).
В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.
Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).
Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.
Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.
Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.
Требования безопасности
Любое устройство распределения энергии должно быть установлен в таком месте, где бы соблюдались следующие требования:
- Надлежащая удаленность от горючих конструкций и легковоспламеняющихся веществ;
- Помещение, где базируется распредщит, должно обладать достаточной естественной вентиляцией;
- Доступ к электрощиту должен обеспечиваться максимально быстро для компетентных лиц (электрики, пожарные, сотрудники ЖКХ), т. е. запрещено взламывать запорные устройства щитков, захламлять проход к щиту и т. п.;
- Электрощит должен располагаться в месте с достаточным освещением.
Не менее важна и степень влаго- и пылезащиты. Согласно «международным кодам защиты оболочки», устройства, установленные:
- В помещениях — должны соответствовать стандартам IP-32, IP-31, IP-21;
- На улице — должны соответствовать стандарту IP-54, а также иметь уплотнения на запирающем кожухе и их кабели должны находиться в герметичной оболочке.
Устройство этажного щитка в многоквартирном доме
Подавляющее большинство электрических щитов на этажах не закрывается на замок и представляет серьёзную угрозу поражения током жителям, а также риск возникновения пожара для всего дома. Несчастье может подстерегать жителей даже при осмотре.

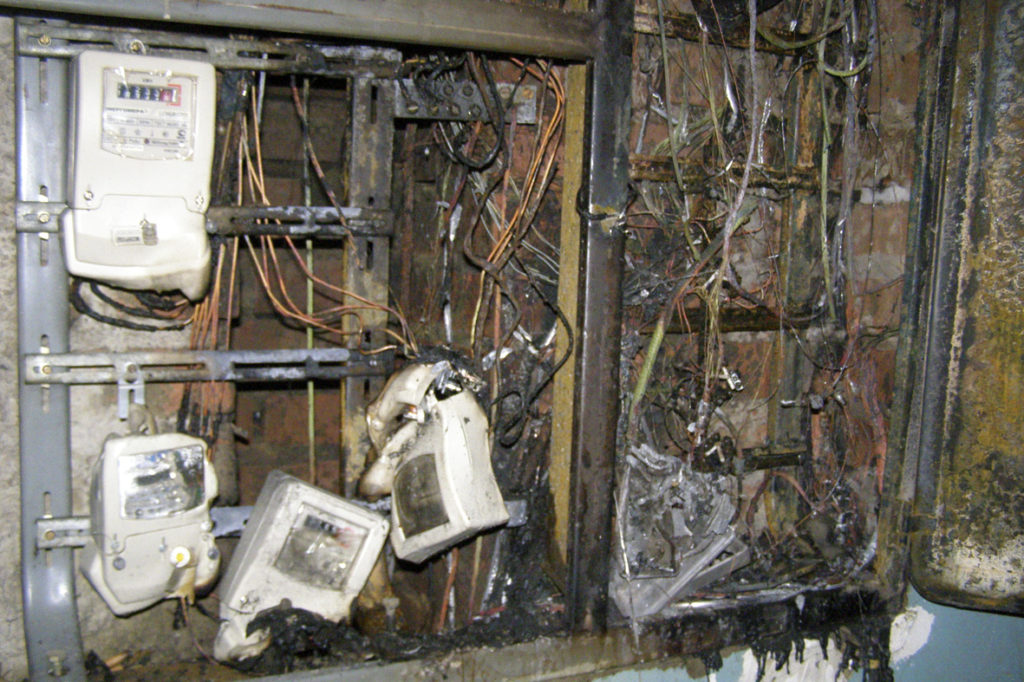

На фото можно увидеть некоторые ужасы внутреннего устройства этажного щита. Практика показывает что энергокомпаниям и управляющим предприятиям нет дела до технического состояния распределительных щитов.
