Дымоходы для котлов — ТОП-5 моделей, на что обращать внимание при выборе

Правила подбора

Перед тем как выбрать стандартный либо воздушный теплообменник на трубу дымохода, понадобится учесть все плюсы и недостатки каждого вида. На подбор подходящего прибора влияет его предназначение и степень производительности. Самым простым вариантом считается змеевик, изготовленный из согнутой в кольцо трубки, которая расположена в баке. Чаще для банного печного оборудования используют более сложные варианты, состоящие из двух емкостей, соединенных друг с другом с помощью трубок.

В таком случае топливо прогревает нижнюю емкость, после чего тепло переходит в верхний резервуар. Такой способ дает возможность нагревать воду, но в то же время отапливать пространство предбанника и парилки. Печные агрегаты с встроенными тепловыми обменниками заполняют антифризом либо водой. Они функционируют за счет естественного циркулирования жидкости по причине температурной разницы. При этом существуют варианты, обустроенные электрическими насосами.

Парапетные отопительные системы

Одним из видов газовых дымоходных котлов является парапетный. Конструкция напоминает устройство конденсационного оборудования. Главным отличием от последнего является наличие закрытой камеры сгорания. В процессе работы воздух, который неизбежно расходуется при сгорании, попадает в топку не из самого помещения, а с улицы, следовательно, не наступает перегрева и не уменьшается концентрация кислорода. В результате такого способа работы увеличиваются показатели экономичности, экологичности и КПД оборудования

Важно помнить, что некоторые разновидности оборудования, кроме традиционного теплообменника имеют в конструкции конвекционный кожух, что позволяет отапливать помещение, расходуя меньше газа, то есть с большей эффективностью. Имеются навесные виды парапетного оборудования, которые в большинстве своем являются энергозависимыми, а также требуют дополнительного питания от электрических сетей

В то же самое время напольные агрегаты полностью энергонезависимы

В то же самое время напольные агрегаты полностью энергонезависимы.

KOLUNDROV, Комплект дымохода нерж 1 мм Ф-115 мм

Данный дымоход относится к стальным , при производстве использована сталь aisi 409. Этот тип стали может похвалиться устойчивостью к продуктам полного и неполного сгорания, всевозможным кислотам и прочим результатам отопления. Не боится коррозии и окисления, а также высоких температур. Дымоход универсален для любого типа топлива . При непрерывной эксплуатации выдерживает температуру до 700 градусов.

Узнать, где дешевле всего >>>

Средняя цена: 5 300 рублей.

Средняя оценка: 4,9.

Плюсы:

  • Универсальность использования – можно установить к любой системе отопления;
  • Легкий монтаж в уже готовых домах;
  • В комплекте есть все необходимое;
  • Цена бережет бюджет.

Монтажные работы

Необходимо учесть, что вне зависимости от того,  используется ли система отопления для сауны, бани, жилого дома, гаража, сарая или иного объекта, нужно в обязательном порядке соорудить пути отвода продуктов горения. Также не имеет значения, на каком виде топливе работает установленное оборудование.

Легче всего самостоятельно соорудить системы из стали на основе нержавейки. Материал полностью соответствует установленным на законодательном уровне стандартам и позволяет быстро осуществить монтаж приспособления.

Для работы понадобятся:

  • прямые трубы из нержавейки длиной 33–100 см;
  • ревизионные элементы, которые упрощают процесс регулярной чистки и контроля за работоспособностью установки (смотровое окошко);
  • тройники под углом в 87 или 45 градусов;
  • колено (отвод) 45 или 90 градусов;
  • сборник конденсата (поддон);
  • зонт для защиты от осадков (крепится к вертикальной трубе).

В качестве дополнительных комплектующих может выступать юбка гидроизоляционного типа, колпак, искрогаситель и иные элементы, которые необходимы для безопасного прохождения системы через стены, кровлю и перекрытия. Они могут находиться в комплекте или приобретаться отдельно.

Специалисты рекомендуют нанести на стыки труб из нержавеющей стали специальный герметик, который выдержит до 1500°С. Это позволит сделать силу тяги стабильно высокой, и минимизировать возможность попадания внутрь жилого помещения дыма.

Протяженность трубы должна составлять около 5 м. Максимально допустимый показатель горизонтального участка – 1 м. При установке системы через нежилое помещение или на открытом участке, нужно прибегнуть к помощи термоизоляции дымоходной трубы. Если на чердаке находятся горючие материалы, то в обязательном порядке устройство оснащается искрогасителем. Можно делать не больше трех поворотов. Диаметр используемой нержавеющей трубы должен соответствовать патрубку, выходящего из отопительного агрегата.

Какой дымоход лучше купить: советы специалиста

Какой дымоход лучше купить: советы специалиста

Трудно назвать один единственный идеальный дымоход, который будет актуальным во всех случаях. Поэтому эксперты рекомендуют опираться на особенности эксплуатации изделия. В этом контексте можно указать несколько достойных вариантов:

  • Дымок d115 – целесообразно ставить на дачах и в банях;
  • Феррум ф160 – идеально подходит для небольшого частного дома;
  • Vaillant – этот вариант будет прекрасным решением для отопительных котлов турбированного типа;
  • Offen Klr O-Block – интересное и эффективное решение для мансард;
  • Schiedel UNI – дорогостоящий вариант для коттеджей площадью выше 100 квадратов.

Виды дымоходов

Есть два вида каминов: для газовых и твердотопливных котлов. Вне зависимости от типа и формы дымохода важнейшим его показателем является тяга. От этого зависит скорость движения продуктов сгорания. Тяга возникает на фоне разницы температуры и давления между улицей и домом. Как показывает практика, тяга в плоских каминах, не имеющих изгибов, намного лучше.

Камины бывают разных типов

Длина дымохода влияет на тягу

Для твердотопливных котлов

На качество тяги дымохода для твердотопливных котлов могут указывать несколько факторов. Это включает:

  • запах дыма в доме (указывает на недостаточную тягу);
  • гул или шум в дымоходе (указывает на чрезмерную тягу — необходимо уменьшить).

Как выбрать место для камина

При покупке камина следует обратить внимание на термостойкость изделия. Во время горения температура газов достаточно высока, поэтому материал, из которого изготовлен дымоход, должен без проблем выдерживать такие температурные колебания

Для изготовления каминов могут использоваться разные материалы, например, сталь, керамика или специальный огнеупорный кирпич.

Выбранный камин должен быть термостойким

Изделие из огнеупорного кирпича выдерживает температуру до 800 градусов, сохраняя при этом все свои характеристики. Поэтому для внутренней облицовки часто используют кирпич. Но и у этого материала есть недостатки. Например, при длительном нагреве на кирпиче появляется конденсат, что в конечном итоге приводит к повреждению дымохода.

Горизонтальное и вертикальное позиционирование

Сталь — второй по популярности каминный материал. Используется нержавеющая или черная сталь, но изделия из черной стали недолговечны. Они неустойчивы к различным раздражителям. Если говорить о нержавеющей стали, то такие изделия не подвергаются воздействию внешних раздражителей, поэтому служат намного дольше. Такие показатели достигаются за счет особого химического состава материала.

Для газовых котлов

Такие камины должны быть качественными и безопасными. Стоит отметить, что у дымоходов для газовых котлов есть одна проблема — появление конденсата. Как правило, конденсат появляется из-за неправильной установки дымохода или попадания холодного воздуха. Как и твердотопливные котлы, камины для газовых котлов изготавливаются из разных материалов

Разнообразие продукции создает дополнительные проблемы при выборе, поэтому важно ознакомиться с основными типами каминов, предназначенных для газовых котлов

Дымоход для газового котла

Стол. Разновидности каминов для газовых котлов.

Имя, фото
Описание

Нержавеющая сталь

Изделия из этого металла легко монтировать. Кроме того, нержавеющая сталь хорошо противостоит кислотным раздражителям. Срок службы каминов из нержавеющей стали намного больше, чем у обычных стальных изделий.

Застекленный

Внутренняя поверхность изделий не подвержена скоплению сажи, поэтому эмалированные камины подходят для газовых котлов.

Сэндвич с камином

Тип камина, который в основном используется в кирпичных каркасных домах. Среди всех преимуществ бутерброда стоит выделить неспособность дымохода накапливать влагу

Это особенно важно для деревянных построек.

Коаксиальный

Коаксиальные дымоходы применяют в тех случаях, когда невозможно обеспечить постоянную циркуляцию воздуха в здании. Само изделие состоит из двух трубок разного размера, вставленных друг в друга

Дымоход обеспечивает полное сгорание топлива в котле.

Основные виды монтажа дымохода

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

  • дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
  • дымоход должен быть не менее 50 сантиметров над плоской крышей;
  • дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
  • минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
  • минимальная высота возвышения трубы над кровлей 50 сантиметров;
  • если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Лучшие комплекты с транзитом через крышу и задним выходом

Подходят дымоходы нержавеющей стали для котла, печи, который не имеют прямого выхода вверх, а сам канал располагается сбоку. При подключении исключается нагрузка на котел, поскольку все крепится при помощи специального фиксатора на стену.

Феникс 120 мм, 1 мм

Идеальный вариант для обустройства бани, толщина стенки 1 мм, что позволит переносить большую температуру от близкого размещения отопительного прибора на углях или дровах. Подключение заднее, что позволяет открыть пространство к месту для установки камней. В диаметре изделие 120 мм, за счет чего достигается сильная тяга и быстрая топка бани. Вверху сделано сужение, есть зонтик, чтобы исключить закупорку дырки.

Плюсы:

  • Изоляционная плита широкая и легко ложится на контуры кровли, что позволяет закрывать отверстия.
  • Диаметр трубы внутри 12 см.
  • Стенки толщиной 1 мм, могут выдерживать большую температуру от котла.
  • Надежное соединение стыков при помощи аргоновой сварки.
  • Легкая сборка собственными силами.
  • Использование безопасной, экологически чистой изоляции внутри.
  • Выдерживает жар до 1000 градусов.
  • При постоянной эксплуатации производитель гарантирует службу до 15 лет.
  • Комплектуется листами для установки перед топкой, а также деталями для кровли.
  • Продается с 2 видами герметика, у которых температура 260 и 1200 градусов, что помогает качественно заделать стыки.
  • Есть 8 хомутов, тройник для конденсата.
  • Суммарная длина 6 метров, поэтому можно ставить на большую высоту для улучшения тяги.

Минусы:

  • Завышенная цена комплекта, если учитывать, что он будет для бани. Средняя стоимость 29 тыс. руб.
  • Изоляция 3 см, которая меньше аналогов.

Вулкан 120 мм, 0,5 мм

Сэндвич дымоходы из нержавеющей стали являются одними из лучших, среди комплектов для установки в котлы, в условиях загородного дома или дачи. Вертикальный элемент можно ставить внутри или снаружи. Для этого предусмотрены крепления к стене или материалы для расшивки крыши. Также продажа выполняется с тройником, крышкой и сборником для конденсата. Рабочий диаметр внутри 12 см, есть плотный слой изоляции. Наружная часть зеркальная, поскольку используется оцинкованная сталь.

Плюсы:

  • Применение стали марки AISI 304, которая подойдет для котлов из меди, где появляется самый агрессивный конденсат.
  • Суммарная длина дымохода 5 метров.
  • Наличие сборника для конденсата.
  • Зонт с утеплением.
  • Плита больших размеров 100х120 см, которая предложена в комплектедля противопожарной расшивки потолка.
  • Применение базальтовой ваты для кровли.
  • Сэндвич внутри слоем 5 см.
  • Есть саморезы для крепления, а также юбка, исключающая попадание воды.
  • Продается с 4 хомутами из нержавеющей стали.
  • На котел нет нагрузки, поскольку предусмотрен крепеж, который полностью распределяет массу трубы.
  • Наличие фланца для прохода потолка в комнате.

Минусы:

  • Высокая стоимость, в пределах 50 тыс. руб.
  • Наружный диаметр очень большой, составляет 22 см и это получается за счет слоя изоляции, поэтому в кровле нужно будет делать большую дырку.
  • Стенки трубы по толщине небольшие, всего 0,5 мм.
  • Легко поставить ожог о стартовую трубу.

Описанный рейтинг позволит выбрать лучший товар для дома или дачи, бани, промышленного объекта. Правильный подход к покупке позволит упростить монтажные работы и увеличит срок эксплуатации.

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Типы используемых дымоходов

Для постройки дымохода используются различные материалы, все они имеют свои особенности в изготовлении и эксплуатации. Можно выделить четыре основных варианта:

  • Огнеупорный кирпич;
  • Металл;
  • Керамика и стекло;
  • Асбоцементные трубы.

Печи на угле и дровах, котлы и камины изначально снабжались дымоходом часто квадратного или прямоугольного сечения, сработанным из огнеупорного кирпича. Распространение получили за счет доступности материалов и отлаженного процесса возведения. Собственно на этом его преимущества и заканчиваются.

Квадратное сечение с наличием прямых углов плохо сказывается на аэродинамике дымохода. Возникают паразитные завихрения в углах, которые снижают тягу и способствуют отложению продуктов горения топлива на стенках канала.

Кирпичный дымоход изнутри

Кирпичный дымоход обладает огромной тепловой инертностью, то есть долго прогревается и после столь же долго остывает. Внутренняя поверхность канала продолжительное время находится под действием температуры, близкой к точке росы, что способствует образованию конденсата. Кроме этого шероховатости кирпичной кладки и наличие завихрений в углах усиливают эффект и при других температурах.

В результате прогорания твердого топлива образуется целый сонм различных химических соединений и газов, в том числе и водяной пар. При сгорании любого топлива в реакцию вступают с одной стороны углерод, сера и водород, и с другой – окислитель, кислород, кроме этого обязательно имеются несгораемые части – зола.

Вода конденсата смешивается с золой, образуя прочный осадок. Совместно с продуктами горения серы и углерода вода образует кислоты. Под действием этих веществ дымоход быстро разрушается, образуется толстый слой черных, маслянистых отложений, ухудшающий тягу.

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

  • из огнеупорного кирпича;
  • металла — обычно нержавеющего;
  • керамических изделий;
  • стекла;
  • асбоцементных труб.

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

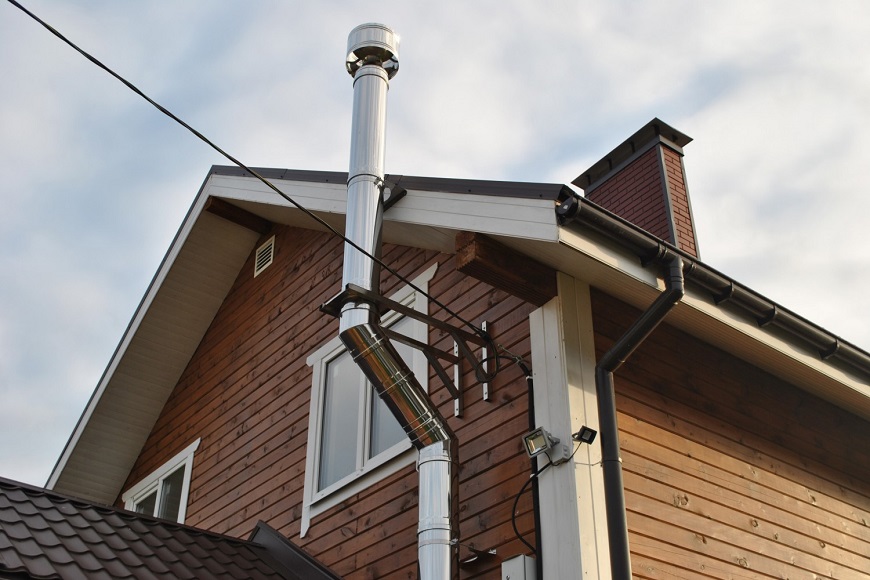

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Обратите внимание! Особенно тщательно нужно изолировать металлические трубы в местах их прохождения сквозь перекрытия, через чердачное пространство и кровлю

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

Среднестатистический расход газа за месяц, день, час

Как рассчитать, сколько газа расходуется? Можно сделать приблизительно, невозможно учесть все факторы. Данные:

  • теплотворная способность газа;
  • КПД обогревателя;
  • теплопотери здания;
  • дополнительные расходы (например, система горячего водоснабжения ГВС).

Упрощенная версия, можно составить представление о предстоящих расходах. Расшифровка обозначений:

  • V – вычисляемый объем газа;
  • Q – необходимое тепло;
  • q – калорийность газа.

Объем газа сильно зависит от температуры, давления, учитывается объем паров газа при нормальном атмосферном давлении. Из 1 кг жидкой фазы газа получается примерно 450 литров паров. Чтобы вычислить, сколько тепла необходимо для обогрева, рассчитывают теплопотери стен, дверей, окон, пола, потолка. Если есть вентиляция – добавляют показатель. При использовании ГВС, показатель V умножают на коэффициент 1,15. Калорийность газа определяют по таблицам, переводят в кВт.

В качестве примера, можно рассчитать для дома, площадью 100 м2. Опираясь на таблицу, определяем среднее значение потерь в 120 Вт/м2ч, переводим в киловатты, получается 0,12 кВт/м2ч. Умножаем на общую площадь дома, получается 12 кВт/ч — показатель Q.

Используется сжиженная смесь пропан-бутанового газа, калорийностью 11,5 кВт/кг. Котел с закрытой камерой, производительностью 92%. Осталось вставить показатели в формулу. V = 12 : (11,5 х 92 : 100) = 12 : 10,58 = 1,13 м3/ч. В сутки получится 1,13 х 24 = 27,12, в месяц 813 м3.

Дымоходы из стали

Все чаще в качестве дымохода устанавливают трубы из нержавеющей, оцинкованной стали. Они действительно выделяются на фоне дымоходов и других материалов. Такие легче в установке, их можно собрать с большим количеством изгибов. К ним не требуется дополнительный фундамент, то есть можно установить в уже построенный дом. Такие дымоходы жаропрочны, не боятся кислот и конденсата, их можно использовать с любым типом топлива. Универсальны, одним словом.

Обратим внимание на марку металла. Чаще всего производители используют сталь aisi 321, 316, 309, 310, 304 и другие подобные

Типы 309 и 310 используются для производства каминов и котлов с твёрдым топливом. Такой дымоход спокойно выдерживает 1000 С.

316-ые типы имеют в составе титан и молибден, которые повышают степень сопротивляемости коррозионным процесса при температуре около 800 С. Они не боятся химического конденсата, работают надежно вне зависимости от типа системы отопления и используемого топлива.

Классом ниже идет сталь 430, но российский производитель использует и ее, правда чаще в сандвич-дымоходах.

Критерии побдора газового котла

При выборе газового котла обращаем внимание на:

  1. Мощность.
  2. Тип камеры сгорания.
  3. Наличие контуров в данном котле.
  4. Тип монтажа газового котла.
  5. Функционал.

При выборе газового оборудования обращаем внимание, какой мощности котёл подойдёт для данного помещения. Очень часто потребители, выбирая газовый котёл, не обращают внимания на мощность

Поэтому получается так, что приобретают котёл более мощный, чем это нужно для дома, где он будет работать. Чтобы подобрать котёл потребители пользуются усреднёнными значениями, в среднем на площадь помещения 10 м2, якобы, необходимо 1 кВт тепла, но это примерная цифра. Всегда в основе подбора мощности котла лежит расчёт теплопотерь того здания, которое котёл будет греть. Чтобы правильно подобрать оборудование, надо изначально обратиться либо к профессионалу, для этого надо сделать тепловые расчёты для того помещения где будет установлен котёл, то есть посчитать теплопотери этого здания, либо использовать калькуляторы.

Виды дымоходов

Дымоход из кирпича

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

  • Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
  • Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
  • Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

  • панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства,
  • конструкция компактна и легко собирается,
  • эксплуатация этих труб не сопровождается образованием конденсата,
  • гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках,
  • материал пожаробезопасен.

Недостатки:

  • дымоход из сэндвич-панелей значительно дороже аналогов,
  • срок службы конструкции составляет, в среднем, 10-15 лет,
  • постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

  • внутренний – керамическая труба,
  • средний – утепляющий слой из невоспламеняемой минеральной ваты,
  • внешний – каркас из огнеупорного кирпича.

Плюсы:

  • устойчивость к газодымовому потоку с температурой до +900˚C,
  • зеркальная поверхность внутренних стенок не накапливает сажу,
  • на стенках не образуется конденсат,
  • материал не ржавеет под воздействием влаги,
  • дымоход из керамики подходит для котлов, работающих на любом топливе,
  • монтаж выполняется легко и оперативно,
  • у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации,
  • керамические дымоходы служат не меньше 30 лет.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
