УШП фундамент технология - инновационное решение для энергоэффективных домов

Таблица 1. Сравнение схем проведения работ по устройству фундамента
Шведская плита	Финская плита
Снятие верхнего слоя грунта (1-1,5 м).	Снятие верхнего слоя грунта (0,8 м).
Засыпка и утрамбовка песчаной подушки 15-20 см.	Засыпка и утрамбовка песчаной подушки 15-20 см.
Укладка дренажного слоя, разводка труб под коммуникации.	Монтаж гидроизоляции.
Засыпка слоя гравия 15-20 см.	Закладка труб под коммуникации.
Укладка полистирола.	Бетонирование плиты.
Устройство опалубки, проверка горизонта.	Укладка толстого (от 15 см) слоя утеплителя.
Установка временных подставок для армирующей основы.	Монтаж плит с теплым полом и дополнительными инженерными коммуникациями.
Прокладка труб для теплого пола.	–
Заливка основания слоем бетона до 10 см.	–

Технология изготовления

Строительство основания требует четкого соблюдения технологии. Поэтому при монтаже фундамента УШП требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев. Каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрика в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирол толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически увлажнять.

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

устройство такого основания подразумевает большие финансовые затраты;
устройство подвальных помещений данная технология не предусматривает;
теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
пенополистирол подвержен риску повреждения вездесущими грызунами;
нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

высокая скорость возведения;
отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

универсальность — подходит для разных типов грунтов;
простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
сложность расчетов для предотвращения смещения свай;
обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

невозможность добавления в проект цокольного этажа или подвального помещения;
ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркой\шлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

подготовительные работы перед началом строительства: разметка участка, выемка грунта;
укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

устройство песчано-гравийной подушки;
монтаж всех систем коммуникаций;
изготовление и установка опалубки;
монтаж теплоизоляции и системы теплого пола;
вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
заливка бетоном с уплотнением глубинным вибратором;
шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Этапы устройства УШП фундамента

Котлован под УШП

Перед котлованом участок следует осушить (если нужно). Сделать разметку по плану, который у вас должен быть заранее сделан.

Для рытья котлована нанимается экскаватор. После грубого рыться дно котлована ровняется вручную. Если велика вероятность подтапливания, то монтируется система дренажа. Это колодец в два бетонных кольца Ø1000мм и дренажной канавы по периметру фундамента.

Геотермальный контур

Иногда, делают геотермальный контур под УШП. Геотермальный контур позволяет загонять под УШП лишнее тепло летом и «забирать» его зимой. Одно из решений геотермального контура: уложить змейкой на земле 40 мм трубу и впоследствии подсоединить ее к тепловому насосу в котельной дома.

Изоляция котлована

Песчаную подушку отделяют от земли. Для этого используется геотекстиль плотностью 250 грамм на кВ. метр. Геотекстиль укладывается и на дно дренажных канав.

Песчаная подушка

Особое внимание уделяется песчаной подушке под УШП. Если возможно, используют для обратной засыпки песка экскаватор. Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную.

Расход песка. На дом 9×15 уходит 160-165 кубов песка.

Песок не просто разбрасывается по котловану, но тщательно утрамбовывается вибромашиной. Для качественной трамбовки песок постоянно проливается водой.

Каналы под коммуникации

Укладка коммуникаций начинается с точной разметки. По плану вымеряются будущие стены комнат с сантехническим оборудованием и котельной. Определяем места вывода коммуникаций, включая электрические кабели, которые планируется проложить в полу.

Для коммуникаций, в песке роются траншеи. Песчаной подушкой в траншеях создается нужный уклон. В траншеи укладываются трубы коммуникаций, бронированные кабели электропитания, пластиковые трубы электропроводки и шины заземления.

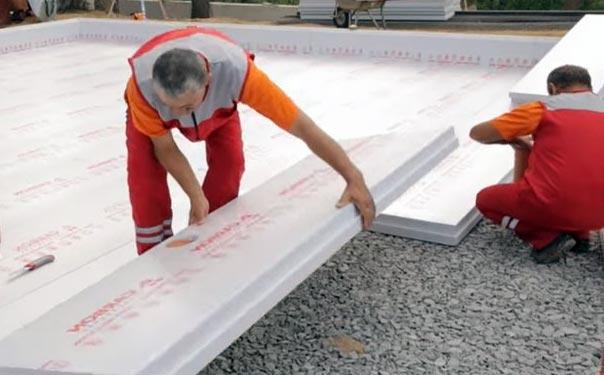

Укладка утеплителя

Утеплитель укладывается по всему периметру дома. Он не позволяет промерзать фундаменту и не дает теплу теплого пола уходить в землю. После первого слоя утеплителя прокладывается гидроизоляционный слой.

По периметру дома укладываются L-образные плиты утеплителя. Они образуют опалубку. Для защиты внешней поверхности утеплителя его закрывают плоским шифером. Верх L-образных блоков утеплителя заклеивают скотчем, от попаданий бетона.

По периметру дома с внешней стороны укладывается ряд утеплителя для создания теплой отмостки вокруг дома.

Армирование плиты

Под бетон делается армирование. Тип армирования зависит от будущей нагрузки, которая рассчитывается предварительно.

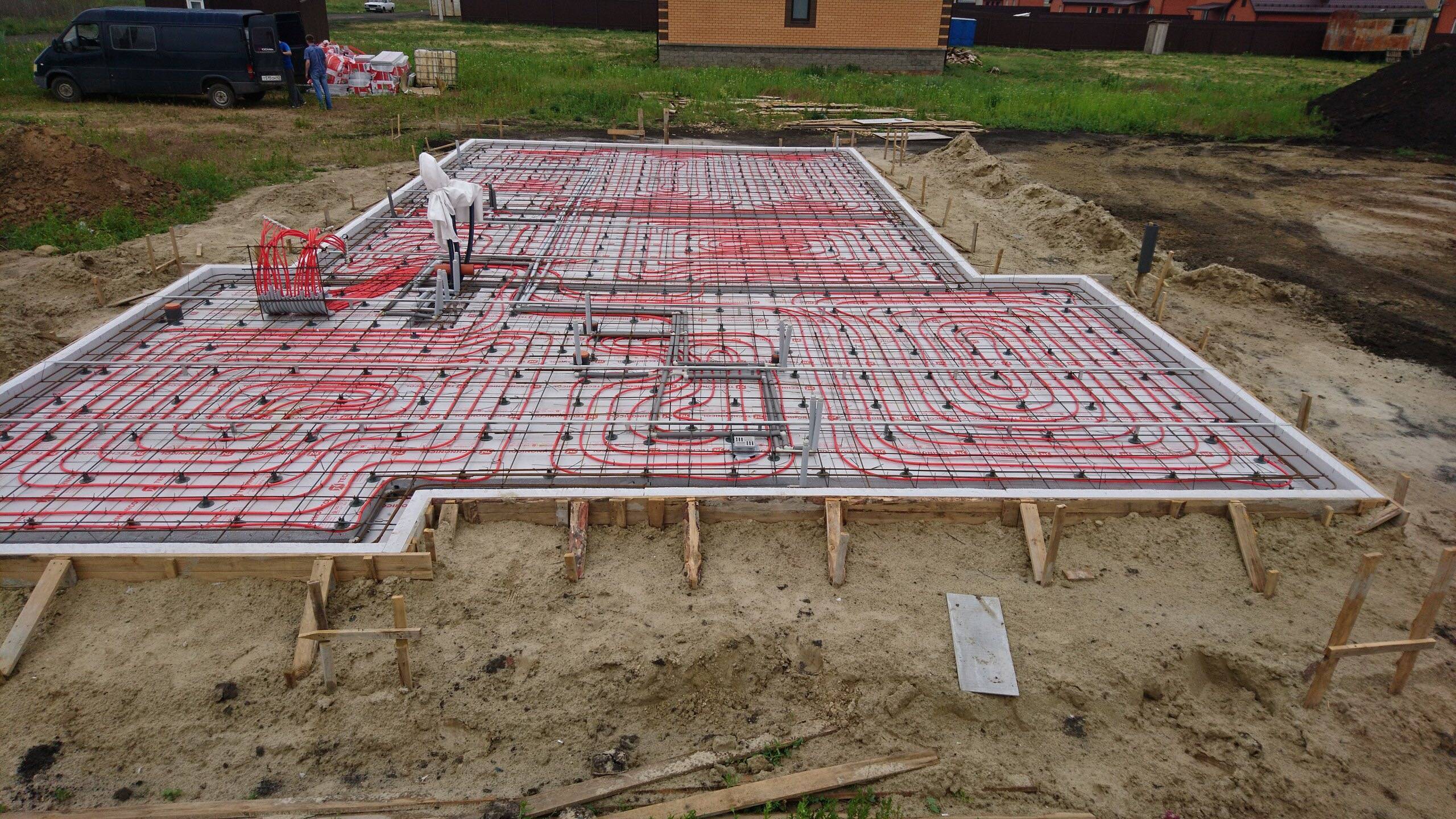

После армирования укладываются трубы теплого пола. Трубы фиксируются к арматуре и прокладываются по плану.

Монтаж коллектора водяного теплого пола

Все трубы теплого пола «стекаются» к месту установки коллектора теплого пола. Коллектор теплого пола монтируется сразу и проверяется нужным давлением. После заливки исправить теплый пол будет невозможно.

Прокладка скрытых коммуникаций

Вместе с теплым полом, прокладываются скрытые коммуникации: водопровод и трубы под электропроводку в полу. Фундамент УШП это черновой пол вашего дома.

Заливка плиты фундамента

Все проложенные коммуникации тестируются специалистами. Открытые выводы труб закрываются от попадания бетона.

Бетон закупается только на бетонном заводе с пакетом документов о качестве и результатами проб.

До полного застывания бетон укрывается полиэтиленом. После застывания бетона, он шлифуется, образуя ровный черновой пол будущего дома.

Domity.ru

фото s-stroit.ru

Другие статьи раздела: Фундамент

Фундамент ребристая плавающая плита (РПП)
Выбираем фундамент деревянного дома
Мелкозаглубленный фундамент
Фундамент на винтовых сваях
Строительство бутобетонного фундамента
Фундамент глубокого заложения
Столбчатый фундамент своими руками
Монтаж ленточного фундамента своими руками
Что такое ленточный фундамент
Фундамент УШП — утепленная шведская плита

Поделись ссылкой на статью:

Новые статьи

Монтаж ленточного фундамента своими руками
Что такое ленточный фундамент
Столбчатый фундамент своими руками
Фундамент глубокого заложения
Мелкозаглубленный фундамент

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

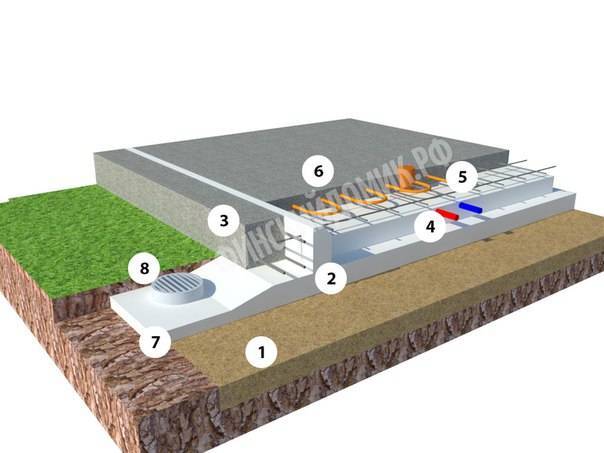

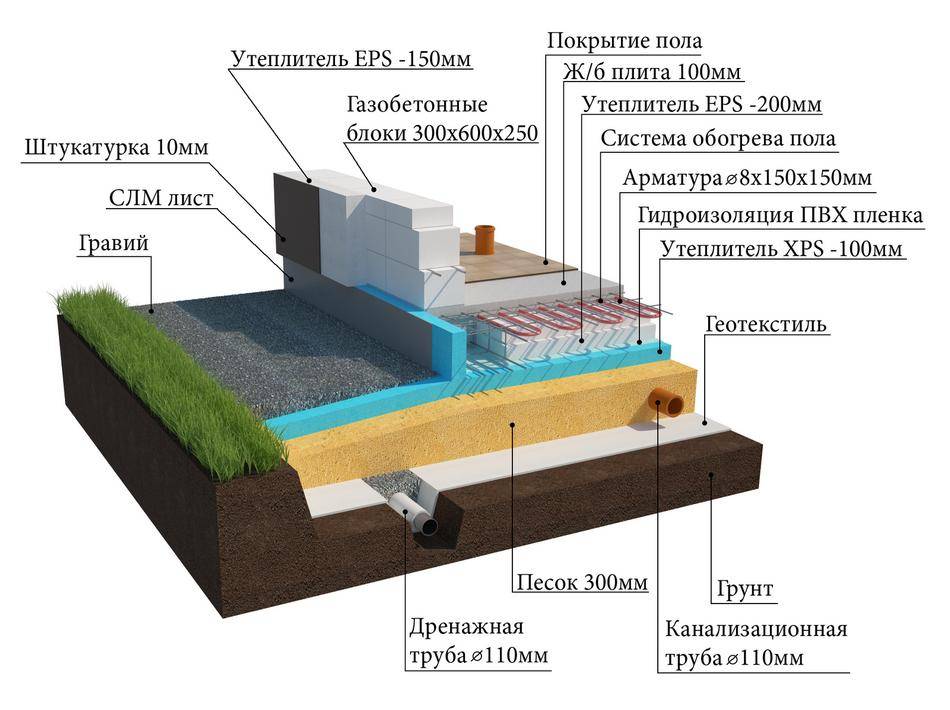

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
Отступ греющих труб от наружных стен должен составлять не менее 15 см.
Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

цемента;
песка;
щебня;
воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Технология устройства УШП – пошагово

Одно из достоинств шведской утепленной плиты – скорость обустройства и возможность сделать все самостоятельно. Алгоритм, следующий:

Разметка участка

Для этого следует заранее спроецировать контуры на местности, соотносясь с планами инженерных коммуникаций – они пройдут в толще плиты.

Кроме того, учитывают важность прокладки ливневой канализации – нельзя допустить подступа воды к контурам фундамента. Для работы используют колья и шнур – последний для удобства красят в контрастный цвет для точного видения границ

Копка и обустройство котлована

В отличие от классической плиты, глубина ямы для устройства УШП небольшая – достаточно 45–50 см. Собственник вправе нанимать технику для снятия грунта, но величина вполне по силам для ручной обработки.

Для надежности, освобожденный участок рекомендовано пролить химикатами, купирующими дальнейший рост растений.

Периметр котлована УШП больше границы стен, по крайней мере, на 1 м. В эту величину войдут траншеи для укладки гофрированных под отвод воды. Соответственно делают небольшой уклон в одну сторону для обеспечения самотека. После выборки земли, выровненный участок рекомендовано утрамбовать глиной. Для этого сухой и измельченный материал ровным слоем усыпают внутри и после увлажнения трамбуют.

Укладка дренажных труб

Следующим этапом станет прокладка дренажных труб. Для этого готовую площадь котлована укрывают геотекстилем с обязательным заводом материала на стены котлована и плоскость грунта выше траншеи

Перед укладкой, всю готовую поверхность отсыпают мелким щебнем, уделяя внимание траншеям для дренажа – там слой отсева уплотняют

Укладывают трубы и снова кладут слой щебня. После чего поверхность закрывается геотекстилем – защите УШП придается большое значение.

Установка домашних коммуникационных сетей

Проект должен ясно показывать, как пройдут коммуникации – водопровод, канализация и прочие сети – в толще фундамента

Это важно, так как технология устройства платформы не предусматривает ее ремонта и, следовательно, все разводки устраиваются заранее

Есть сложность – необходимо дублирование контуров, на случай засора. Тогда при эксплуатации достаточно будет включить в работу «байпас», пока в ремонте основной контур. Уложенные коммуникации засыпаются песком, который обязательно трамбуется неручным способом – виброплитой, например.

Теплоизоляция

Пришло время утепления. Для этого используются разные материалы – пеноплекс, техноплекс, стирекс и прочие. Они представляют собой вспененные плиты экструдированного полистирола, обладающего отличными характеристиками теплоемкости. Работа проходит быстро, так как вес одной плиты незначителен.

Укладка стиролов происходит в два слоя. Каждый кладут по технологии фанерного пола, когда стыки первого слоя приходятся на плоскость второго. Также нельзя совмещать стыки одного ряда с аналогичной укладкой соседнего. То есть работа ведется в шахматном порядке.

Креплением служат специальные пластиковые гвозди с широкими шляпками. Нельзя забыть об укладке стиролов на часть отмостки и цоколя – небольшие выступы листов помогут «сцепить» материал.

Армирование и укладка теплых полов

Вне зависимости от желания делать либо не делать теплые полы, армирование идет в два слоя. Первый представляет собой сетку, на который в будущем укладываются коллектора системы. Все-таки технология УШП продуктивнее в тандеме с теплыми полами, поэтому после распределения разводок, систему опрессовывают и проверяют.

После укладывают второй слой армопояса.

Высокие температуры губительны для состава стали и последствия в виде потери жесткости обеспечены.

Опалубка для УШП

Опалубка классическая, с применением фанерных щитов и подпорок для удержания массы. Стенки изнутри выкладываются таким же полистиролом, впоследствии при снятии, образовывается поверхность идентичная плоскости фундамента, готовая к дальнейшей обработке.

Для конструирования опалубки специально фанеру можно не приобретать, годятся ровные доски. Их используют в последующем строительстве, так как от бетона они избавлены.

Заливка бетоном

Завершающий этап строительства шведской утепленной плиты – заливка бетоном, ведется за один раз. Допускается порционное использование массы с интервалом в 1 час, не больше.

Обязательно используется автоматическая трамбовка виброплитой. Так как идеально ровной поверхности добиваются редко, готовую плиту шлифуют. В противном случае придется укладывать выравнивающую стяжку. По истечении трех суток, деревянные щиты снимаются.

Несложное, но точное исполнение в соответствии с описанными этапами, гарантирует качественную платформу для загородного дома.

УШП фундамент технология: видео пример возведения фундамента своими руками

Рекомендации специалистов как утеплять фундамент
