Радиаторы с нижним подключением: максимальная теплоотдача и эффективный обогрев помещений

Какой стальной радиатор лучше купить?

Покупая стальные радиаторы в дом или квартиру, нужно, в первую очередь, определиться с типом оборудования. Панельные модели просты и компактны по конструкции. Тепло от них передаётся помещению методом конвенции. Трубчатые батареи – эстетичны, имеют оригинальный дизайн, но стоят дороже панельных. Тепло в них курсирует между стальными трубками, входящими в их конструкцию, быстро прогревая пространство.

Другой важный параметр: высота. Универсальной считается высота батарей 500 мм, подходящая под любые типы подоконников. Также в продаже можно встретить изделия высотой 30, 40, 45, 50, 60 или 90 см.

Размер конвектора. Речь идёт об изогнутой змеевидной пластине, отдающей тепло. При высоте радиатора 50 см размер конвектора должен составлять 40 см, с отпусками по 5 см в верхней и нижней части.

Уровень давления. Данный показатель, который можно найти в технической документации к прибору, должен соответствовать параметрам сети. Иначе батарея просто лопнет.

Вес. Для стандартной модели размерами 500 на 1000 мм он должен составлять не меньше 24 килограмм. Если данный параметр меньше, это говорит о недостаточной толщине стального листа, что может отрицательно сказаться на теплотехнических параметрах модели. Толщина стали прибора должна быть не меньше 1,15 мм. Особенно важен данный показатель для систем, склонных к гидроударам.

Расчёт количества секций радиатора и монтаж

Расчёт количества секций радиатора

Впрочем, тип радиатора — тут не главный, по указанной ниже формуле, вполне можно вычислять количество секций и для других видов, главное — знать мощность одной секции биметаллического радиатора.

Очень важно для каждого помещения производить отдельные расчёты, а не отталкиваться от суммарной площади. Что касается самой формулы, то она предельно проста, и с ней вы точно справитесь, если уж разобрались, как поставить биметаллический радиатор:

А — это число секций
Б — это площадь помещения для установки (м2)
В — мощность биметаллических радиаторов отопления (секции)

Нам необходимо узнать показатель «А» через следующую формулу:

А = Бx100:В

Обязательно следует округлить полученное число в большую сторону, вот и получается необходимое количество. Если вам неизвестна теплоотдача одной секции биметаллического радиатора, вы можете запросить информацию у производителя.

Монтаж: специфика установки

Перед процессом монтажа считается верным промыть биметаллические радиаторы отопления, но не пользуясь щелочными растворами. Ни в коем случае нельзя зачищать контактные поверхности, применяя при этом абразивные материалы.

Согласно инструкциям, на каждую батарею в обязательном порядке устанавливается ручной или автоматический клапан, который необходим для того, чтобы выпускать из радиаторов воздух. Обычно корректность монтажа достигается через многозаходную резьбу.

Не стоит недооценивать этот момент, так как при закручивании усилие не имеет права быть выше, чем значение в 12 кг. Для предотвращения загрязнения рабочей зоны клапана рекомендуется установить на стояки (подающие) особые фильтры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
Когда стены внутренние, но окно выходит на север, то на 10%.
Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

Если данный калькулятор был для Вас полезным, пожалуйста нажмите на одну или несколько социальных кнопочек. Благодарим за Ваш большой вклад в поддержку нашего проекта. Желаем Вам крепкого здоровья, счастья, успехов в профессиональной деятельности и дальнейшего процветания Вашего бизнеса. Огромное спасибо.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

Подача — в верхний патрубок.
Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

Подача — к верхнему патрубку батареи.
Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

седельное;
одностороннее;
диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

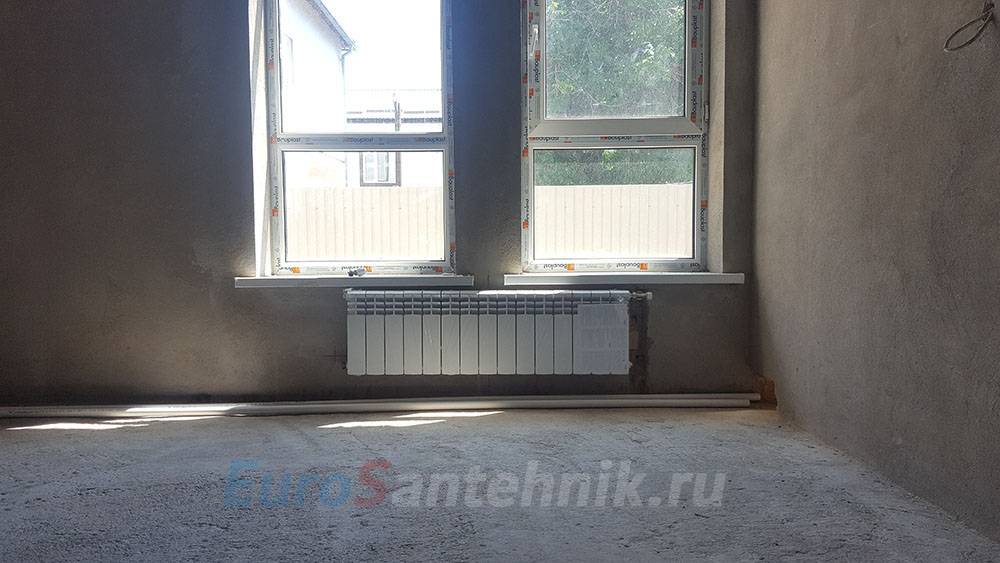

Установка радиатора отопления royalthermo
