Угол уклона кровли для различных условий и кровельных материалов

В чем измеряется угол уклона

Уклон кровли градусы/проценты

Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.

Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.

Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.

Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).

Чтобы получить значение в процентах, полученное число умножаем на 100.  Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.

Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».

Некоторые могут обозначать в промилях, но говорят это не очень удобно.

В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.

Выбор материалов в зависимости от угла наклона

Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для кровельных материалов:

  1. Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
  2. Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
  3. Ондулин – 6 градусов.
  4. Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
  5. Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
  6. Металлочерепица – 14 градусов.
  7. Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.

А именно:

  • Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
  • При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
  • Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
  • Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
  • Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.

Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

  • a ­– высота конька;
  • b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

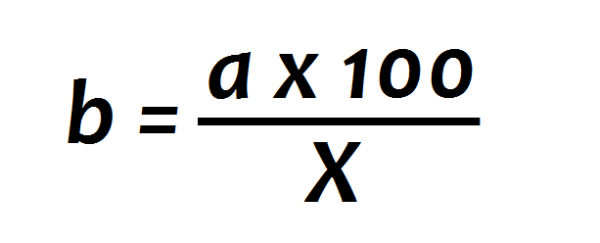

Значение b

Напомним, что:

  • a – высота стропильной системы,
  • b – половина ширины здания, а
  • X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

Как образуется угол наклона?

Сторонами острых углов крыши являются скаты, а также горизонтальная поверхность настила. Именно между ними образуется угол наклона, который зависит от объективного фактора: вида крыши. Их выделяют несколько.

  1. Пологая крыша (используется для большей экономии средств, так как на фоне крутой крыши материал для нее значительно дешевле; стоит отметить, что дома с такими крышами, как правило, находятся в регионах с минимальным количеством осадков).
  2. Высокая крыша (достаточно красивый вариант кровли, однако более дорогостоящий, так как требует дополнительных затрат на материал, к тому же дома с высокими крышами не могут быть построены в областях, где характерны сильные ветра).
  3. Плоская крыша (один из самых экономных вариантов настила крыши, однако следует учитывать, что уклон, хоть и не ярко выраженный, должен быть обязательно, иначе вода не сможет стекать, а при обильном снегопаде конструкция и вовсе может не выдержать, поэтому при строительстве данной крыши необходимо поставить водоотвод).
  4. Скатная крыша (поверхность кровли наклонена в сторону наружных стен, особенно популярный вид для загородных домов из-за климатических условий нашей страны).

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 до 45 . При строительстве надо просчитать, каким должен быть этот угол

А для этого необходимо обратить внимание на следующие вещи

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

  • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
  • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
  • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
  • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
  • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Сотовый поликарбонат и снег?

Может кто подскажет по сотовому поликарбонату: при каком минимальном угле наклона снег не накапливается на кровле для средней полосы России? Зависит ли этот угол от цвета поликарбоната?
Почему то у многих строителей расхожее мнение, что даже при углах наклона 20-30 градусов снег на гладком сотовом поликарбонате зиму не лежит. Мнение подтверждается наблюдениями за навесами с малым уклоном, перезимовавшими несколько зим. А как обстоит дело на самом деле? Вопрос очень важен для правильного проектирования навеса.

Vladimir_Vas , Цвет вряд ли влияет, снег ведь над, а не под ним. Практическое наблюдение за навесом (крыша арочного типа: ширина пролета 3 м, профиль 40х20 и 40х40, стрела прогиба арки — 350 мм, поликарбонат — 8 мм) в течении 3-х лет показало, что даже в снежную зиму деформаций нет. Снег не сказать, что слетает влет, но и особенно не задерживается.
В случае более крутого уклона (это уже наблюдение за крышей качелей), чем больше снега, тем быстрее слетает.

Grek148 написал :
стрела прогиба арки — 350 мм,

Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?
Спасибо за мнение. В гугле искал — почти ничего конкретного. Все говорят — более скользкий чем шифер и профнастил, а на сколько более — ?
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%. Если считать только по ветровой нагрузке — конструкция ажурная и легкая. Как только добавляется снег — получается жуть просто.
Отдыхал в Анапе — в пансионате навес ажурный 20х8 метров с уклоном 15% по короткой стороне. Уже много лет. Но это — Анапа.

Vladimir_Vas написал :
Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?

На днях сфотографирую. Продольного уклона нет. Этот навес идет вдоль ряда киосков. Снег скапливается в месте примыкания навеса и крыш киосков, но как отмечал выше никаких деформаций нет, хотя безснежными последние зимы не назовешь.

Vladimir_Vas написал :
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%.

25% — уклон, с моей точки зрения, вполне достаточный для самопроизвольного схода снега. Можно, конечно, прикинуть какой критической массы должен достичь слой снега, чтобы он сошел (задачка по физике за 8-й класс) и просчитать по массе нагрузку на фермы, но нужно ли это?

диссертацию защищаете по поликарбонату.

ANT/D написал :
диссертацию защищаете по поликарбонату.

Навес проектирую, всего лишь. Однако, хрен кто подскажет. Очень не хочется переразмеривать балки под снеговую нагрузку — у меня пролеты большие слишком. Но и не хочется получить навесом по крыше машины.
То, что поликарбонат более скользкий, чем профнастил — это очевидно. Но вот насколько — это вопрос?

Лет 8 назад построили навес из поликорбоната где-то 15х30 м. Колонны, фермы — тут вопросов не возникало. Уклон был по параболе в среднем где-то 20-25 град.
Срез кровли свободный. Снег естественно за зиму собрался на верху — 40. 50 см. Скидывать побоялись — побъешь кровлю.
Весной под солнцем нижняя часть снега подтаяли, образовалась скользящая «прокладка» и как у. ло однажды утром часов в 8-9 с высоты 4,5 м на пешеходку. Слава Богу никого не накрыло. Реально о. ся. Разобрали на фиг.

Glaen21 ,
Спасибо за инфу. Правда, у нас все же не Чебоксары, а на 600 км поюжнее. Да и зима помягче.
Рассматриваю два варианта:

  1. Плоский настил 4х6 метров с наклоном по длинной стороне 1,4 метра.
  2. Слегка выпуклый настил с таким же уклоном по длинной стороне и поперечной выпуклостью высотой сегмента в 20-30 см.
    Второй вариант намного более сложен в изготовлении и нет уверенности, что эта выпуклость даст эффект снижения снеговой нагрузки.

У соседей такой настил,примерно,Ваш размер.Сделан в прошлом году.Пока,вроде,стоит.По состоянию сказать не могу-я с ними не общаюсь

Али-баба написал :
Сделан в прошлом году.Пока,вроде,стоит

А снег на нем зимой лежит или сходит? Это главный для меня вопрос.

Прошло ещё 4 года. Хочется услышать реальные варианты, везде ставят плоские крыши на 30°, но мне сейчас нужна более пологая самоочищающаяся от снега крыша.

Материализатор ,навес,плоская крыша, поликарбонат 10 мм, размер 7.5 на 7,3, почти квадрат, уклон в градусах не мерил, на длину 7,5 метров, уклон 1,1 метра, плюс ко всему, навес прикреплён к дому, весь снег с крыши лежит на навесе, дом 10/12 метров. Навес стоит на 13 буровых столбах на высоте почти 3 метра, профиль 60/40/3 и 40/40/2 Общий вес конструкции без учёта столбов и поликарбоната около 1,3 т. Конструкция в виде 8 ферм расположенных между собой на расстоянии 1 метра, скреплённых между собой перемычками из профиля 40/40. Снега скатывается только по весне, толщина снежного покрова 60-80 см. Прогиба нет, стоит третий год.

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

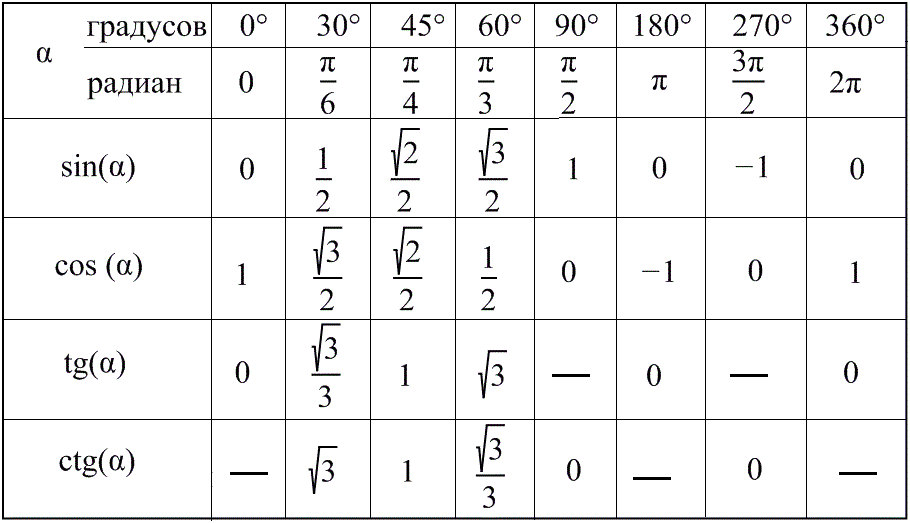

Таблица тангенсов
