Электропроводка в доме своими руками: пошаговая схема в частном доме

Требования к проводке и возможные проблемы

Электрика на даче ничем не отличается от сети в доме. Требования при обустройстве практически такие же, за исключением установки электрощита и заземления: на даче это должен делать владелец дома, а не ЖЭК.

Правила:

• Все устройства, обслуживающие сеть – распредкоробки, счетчики, выключатели, должны размещаться в легкодоступных местах.
• Выключатели нужно ставить так, чтобы открывающиеся двери, оконные створки, дверцы мебели их не загораживали.
• Розетки устанавливают на высоте от пола не менее 50 см и на таком же расстоянии от нагревательных приборов и водоснабжения.
• Питающий провод под розетку укладывают снизу вверх, а к выключателю – сверху вниз.
• Прямое соединение медных и алюминиевых жил скруткой, не допускается. Подключение возможно только через клеммы.
• В ванных, санузлах, рядом с мойкой устанавливать розетки и выключатели нельзя.
• Укладку выполняют по заранее разработанной схеме. Чертеж нужно сохранить: при ремонте или замене она поможет быстро разыскать спрятанный кабель.
• Большинство дач строится за чертой города. Как правило, обеспечивают их старые линии питания, не рассчитанные на работу современных приборов. Это приводит к периодическим скачкам напряжения, сбоям в подаче электричества. Чтобы предупредить поломки и пожары, нужно ставить высокочувствительные защитные автоматы, пользоваться стабилизаторами напряжения.
• Если дача не отапливается, нужно позаботиться о защите проводки. Внутри помещения скапливается влага.

Соблюдаете ПУЭ при разводке электрики не даче?

Да
43.03%

Частично
43.44%

Нет
13.52%

Проголосовало: 244

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Требования к электропроводке

Жилой дом снабжается электричеством от электросети 220 В или 380 В. Заземляющая система разрешена по типу TN-S b TN-CS. Эти правила приведены в седьмой главе, пункте 1.13 ПУЭ.

Другие нормативы:

• Открытые провода оформляют кабельными каналами, лотками, их заделывают в плинтусы. В сырых комнатах кабели ставят на изолирующих элементах.
• Скрытые провода прокладывают в пустотах стен, перекрытиях. Главное требование — основание должно быть из несгораемых материалов.
• Цвет проводниковой оболочки должен соответствовать стандартной системе цветовой маркировки.
• Провода без изоляции прокладывают в стенах, заделав в трубы из ПВХ материалов.

Электропроводка в вашем доме соответствует ПУЭ?

Да
36.51%

С небольшими нарушениями
37.3%

Не соответствует
26.19%

Проголосовало: 126

Обеспечение безопасности

Электричество на даче требует соблюдения тех же мер безопасности, что и в многоэтажном доме. Чтобы предупредить возникновение аварийных ситуаций и поражение током, необходимо использовать УЗО, автоматы и заземление.

Заземление

Для обслуживания дачных поселков чаще всего использовался кабель, в котором ноль и заземление совмещены. При его обрыве на корпусах электроприборов накапливается напряжение, что опасно. Поэтому владельцу дачи нужно самостоятельно смонтировать заземляющий контур. Он представляет собой металлический равнобедренный треугольник, на концах которого закреплены электроды. Высота электрода от 2 до 3 м, длина стороны треугольника – от 1 до 3 м. В качестве электрода используется стальной уголок 50*50 мм с толщиной стали не менее 4 мм. Для «стороны» треугольника берут полосу 40*4 мм.

Конструкцию закапывают в землю на расстоянии не ближе 1 м и не дальше 10 м. К электроду, ближайшему к дому, подсоединяют заземляющий провод, выходящий от распредкоробки.

Защитная автоматика

Чтобы защитить эклектическую сеть от перегрузок, а оборудование – от замыкания и перегорания изоляции, используются защитные устройства.

Автоматы защиты – монтируются на каждую группу потребителей отдельно. Модуль при превышении установленного напряжения или силы тока отключает обслуживаемый контур. После восстановления нормальной подачи тока – включает.

УЗО – защитный модуль, который реагирует на токи утечки, возникающие при повреждении изоляции или при обрыве нулевой жилы. УЗО отключает подачу тока на потребителя и тем самым предупреждает возгорание на пробитом участке.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Правила и советы от профессионалов

Задача по монтажу электропроводки может возникнуть, когда проводится капитальный ремонт жилья, или семья переезжает в новую квартиру, а новостройка далеко не всегда оборудована надежной проводкой, рассчитанной на серьезные нагрузки.

Хорошо если все электротехнические работы будет выполнять квалифицированный специалист, но это достаточно «дорогое удовольствие», и оно не всегда по карману хозяевам, поскольку цены на такие услуги «кусаются». В таком случае вполне возможно произвести монтаж самостоятельно. Нужно лишь быть внимательным, аккуратным и следовать всем правилам и нормам работы с электроприборами. Владение такой информацией (плюс навыки работы с инструментом) позволит своими силами сделать все необходимое, не прибегая к помощи электрика.

Прежде чем приступать к работам по самостоятельному монтажу домашней проводки, следует усвоить основные принципы и нормы работы с электрическими сетями. А также запомнить советы от опытных специалистов-электриков.

При монтаже нужно помнить о следующем:

• Все открытые элементы электрооборудования, такие как электросчетчик, розетка, выключатель и прочие необходимо размещать на такой высоте, чтобы они были легкодоступны для использования, но труднодоступны детям младшего возраста;
• Считается обязательным расположение розеток у каждой двери помещений на расстоянии около 150 см от них;
• При проектировании расположения точек запитывания электроприборов (розеток) следует считать, что на каждых 5-6 кв. метров нужна одна розетка. Однако даже в маленькой городской кухоньке, независимо от ее площади, необходимо установить не меньше трех точек подключения;
• По правилам техники безопасности розетка не может быть установлена в сантехнических помещениях (ванной, туалете, душевой).

• Если в ванных или туалетных комнатах произведена установка специальных розеток, то они должны быть заземлены;
• Для группы подключения сантехнических помещений центральный распределительный щиток жилища должен быть обязательно оснащен устройством защитного отключения (УЗО) — это приспособление аварийно разомкнет цепь в случае, когда человек случайно коснется токоведущей поверхности, и этим защитит его от поражения электрическим током;
• Свет во «влажных» помещениях подводится с использованием понижающего трансформатора с напряжением на выходе 12-40 В (предпочтительно использовать 12, 24 или 36 В, так как лампы такого рабочего напряжения выпускаются промышленностью);
• Следует по возможности избегать установки розеток поблизости кухонных плит (газовых или электрических), отопительных приборов, возле оконных и балконных проемов;
• Монтирование кабелей электропроводки следует начинать с составления подробной и точной схемы, особенно тщательно соответствие реальным размерам нужно проверять при проектировании скрытого типа проводки (когда кабель скрыт внутри стен или перекрытий) — без этого могут оказаться очень сложными любое обслуживание или ремонт в дальнейшей эксплуатации сети. Даже забить простой гвоздь в стену нельзя будет без опасений повредить идущий там кабель;

• Прокладка кабелей проводится только по горизонтальным или вертикальным осям — расположение проводов по диагонали или криволинейно абсолютно недопустимо;
• Магистральный электрический провод может быть проведен горизонтально вдоль потолка или пола, но не вплотную, а с отступом минимум в 15-20 см;
• При прокладке проводов поблизости от водяной или газовой магистрали следует отступать от них минимум на 0,4 метра и использовать дополнительную твердую изолирующую оплетку (например, пропустить кабель через отрезок полимерной или металлической трубки, залив отвор в стене асбестовым раствором);
• Категорически не допускается укладывать провода плотным «пучком», не отделяя их пространственно друг от друга;
• Вся электропроводка должна быть оборудована системой надежного заземления и системой контроля перегрузки сети (предохранители, автоматы).

Подготовка схемы

Чтобы провести электричество на даче, составляют схему. Есть 2 варианта:

• стандартный – схему чертят на бумаге, чертеж должен быть приблизительным, так что это под силу каждому;
• современный – используют специальные программы.

Работа достаточно простая. Изображают приблизительный план дома и указывают на схеме точки монтажа розеток, выключателей, ламп, распределительных коробок, оборудования, которое тоже потребляет электричество. Желательно здесь же обозначать расположение и количество кабелей.

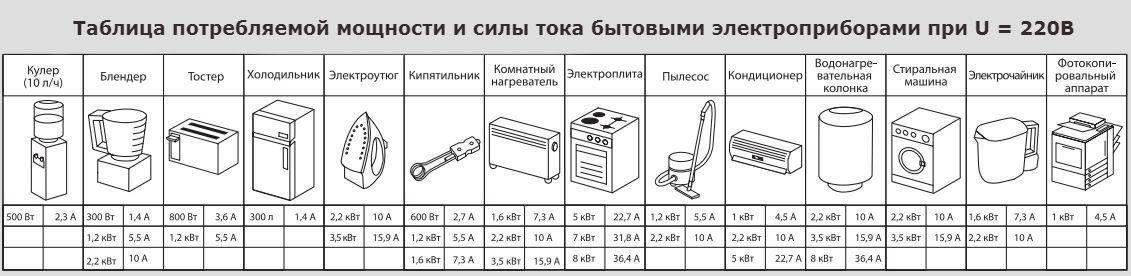

Схема электропроводки облегчает расчет нагрузок.

1. Суммируют нагрузку от всех потребителей: лампы, вентилятор, электрочайник.
2. Разбивают на группы: 1 подключение на стиральную машинку, 2 – на группу светильников в комнате. 3 – на вторую группу, 4 – на модуль с розетками. Таким образом уменьшают количество проводов и избегают токовых перегрузок.
3. Вычисляют потребительскую мощность – общую и для каждой линии. По этим данным определяют параметры электротехники.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

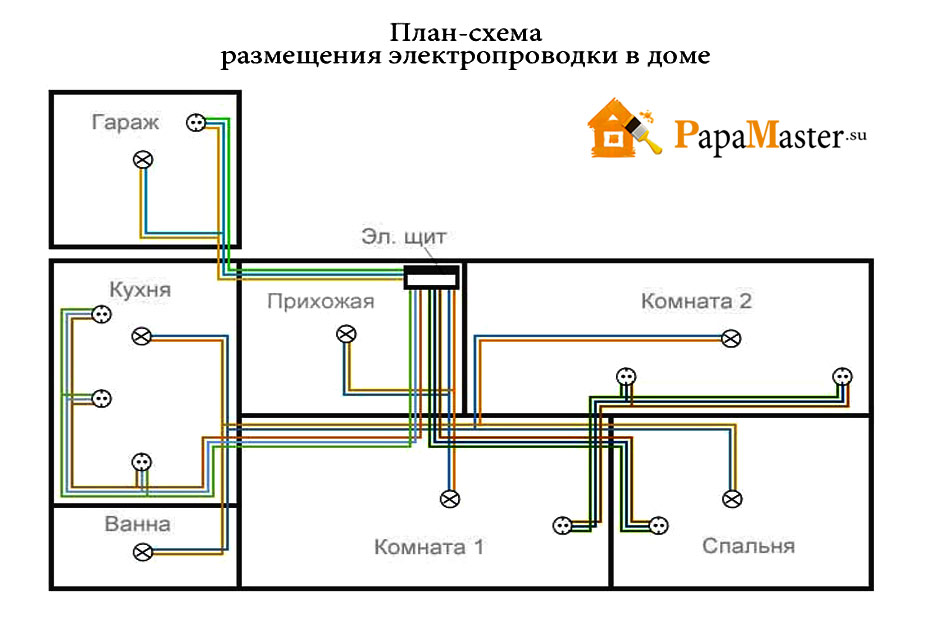

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Разбивка потребителей на группы

Перед тем как сделать электропроводку своими руками потребуется проработать вопрос о разбивке имеющихся в доме потребителей на отдельные группы. Его своевременное и правильное решение поможет в достижении следующих целей:

1. Снижение нагрузки на линейные отводы, используемые для подключения отдельных помещений в загородном доме.
2. Удобство управления нагрузками (их оперативным включением и выключением) посредством отдельного линейного автомата.
3. Возможность организации многоуровневой системы защиты линий с помощью нескольких УЗО с различными токами утечки.

Группы потребителей электроэнергии в частном доме

К числу таких особых нагрузок в проекте электропроводки традиционно указываются:

• Теплые полы.
• Мощные кондиционеры.
• Духовки и электроплиты.
• Стиральные машины и другие бытовые потребители с мощностью до 10-ти киловатт.

Кроме того в самостоятельную группу выделяются розетки, установленные в помещениях с повышенной влажностью воздуха (в ванных комнатах, в частности или в подвалах и чердачных помещениях). Розеточные изделия в нескольких соседних жилых комнатах также могут объединяться в отдельную группу. Это же правило распространяется на все монтируемые в частном доме своими руками осветительные приборы (люстры, бра, элементы подсветки и т. п.), которые обычно разбиваются на две-три подгруппы.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

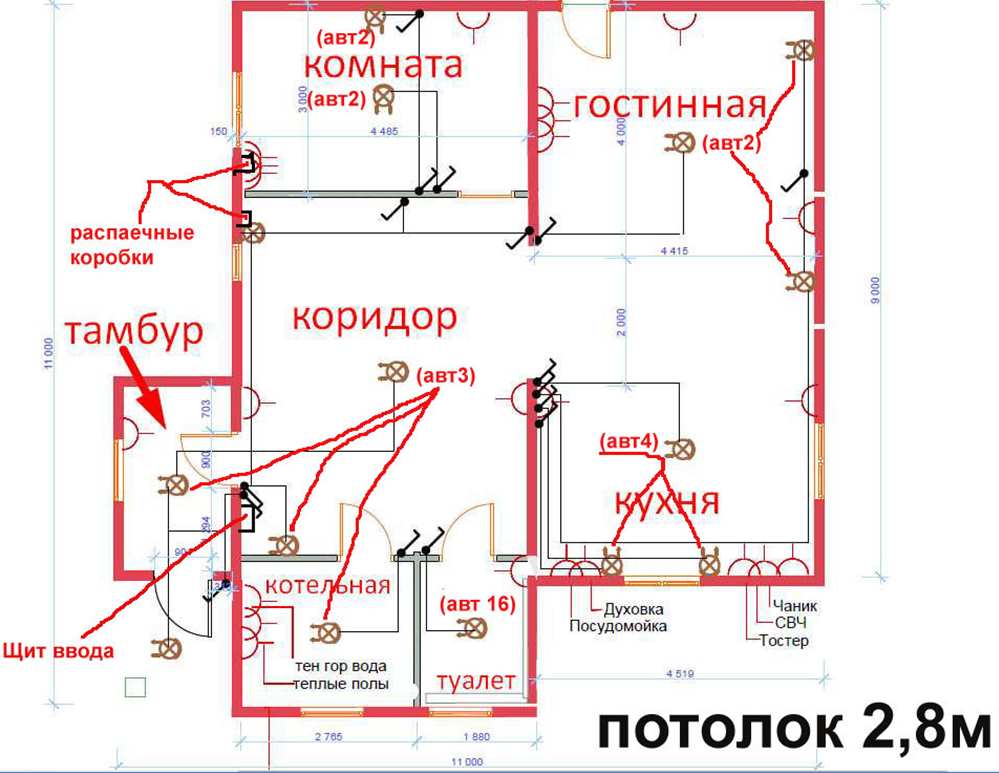

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

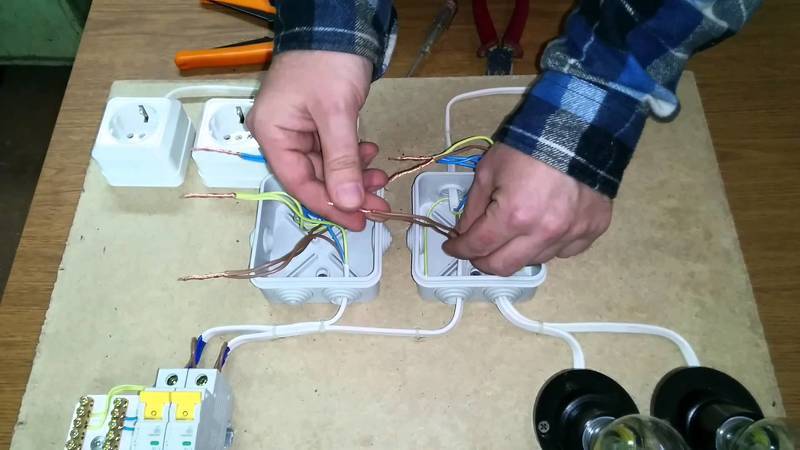

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Электропроводка в частном доме

Электропроводка в доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:

1. Используются самозатухающие провода и кабеля с отличной изоляцией.
2. Коробки распределительные и установочные должны быть металлическими.
3. Все соединения герметизируются.
4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Электрика в доме – монтаж

Скрытая электропроводка

Скрытая проводка в каркасном доме обустраивается своими руками достаточно редко, поскольку требует довольно сложных работ ещё на этапе возведения конструкции. Нередко её монтируют в фабричных условиях. Но, если владелец всё же решился делать такую элекстросеть самостоятельно, то ему необходимо участь требования Правил устройства электроустановок (ПУЭ).

ПУЭ гласят, что в деревянных домах, к которым относятся и каркасники, проводку скрытым способ можно устраивать лишь в металлических трубах. Это могут быть как просто трубы из подходящего металла, так и специальные электротехнические.

Металл подходит не любой. Он должен быть не хрупким, и не подверженным быстрому окислению. Предпочтение отдают нержавеющей стали или меди. Последний вариант является наиболее дорогим.

Толщина стенок труб зависит от сечения проводов, которые в них укладывают. Но, должна быть не меньше 2,5 мм. Иначе, есть опасность, что труба прогорит или накалиться при коротком замыкании и это приведёт к пожару.

На поворотах и изгибах их соединяют с помощью сварки. Некоторые современные варианты электротехнических труб могут похвастать наличием специальной резьбы. Там, где кабель выходит из труб наружу, монтируют втулки из пластика, защищающие его от повреждения.

В целом, главными достоинствами скрытого способа монтажа являются большее соответствие современным эстетическим требованиям и меньшая подверженность механическим повреждениям. Кабель надёжно спрятан внутри стен и внешняя среда с ним никак не контактирует.

Что касается недостатков, то стоит отметить более высокую стоимость и сложность работ, а также, последующую сложность ремонта. Для того чтобы заменить часть проводки или как-то изменить домовую схему, придётся разбирать участок каркасной конструкции.

https://youtube.com/watch?v=iitX6ameFeE

Способы прокладки кабеля

Электросеть на даче состоит из внутренней и внешней части. Есть 2 метода прокладки внешнего кабеля: воздушный и подземный.

Воздушный

Проводка на даче воздушным путем осуществляется 2 методами. В первом случае кабель СИП (самонесущий изолированный провод) напрямую соединяет ЛЭП и фасад дома. Во втором случае от централизованной электросети к фасаду прокладывают металлический трос, а уже к нему фиксируют любой провод. И в том и в другом случае необходимо использовать изолирующий крепеж для монтажа токопроводящих жил.

При установке учитывается следующее.

• Максимальная дистанция от столба ЛЭП до дома составляет 25 м. Если расстояние больше, необходимо ставить дополнительные опоры.
• Нужно тщательно рассчитать несущую способность кабеля и учесть, что зимой нагрузка из-за наледи будет выше.
• Ультрафиолет постепенно разрушает изоляционную оболочку провода. Рекомендуется использовать дополнительную защиту – гофру.
• Расстояние провода до земли должно быть не менее 6 м.

Подземный

Кабель можно уложить под землю. Этот способ более трудоемкий, но кабель в этом случае надежно защищен от внешних воздействий.

• Глубина траншеи составляет 70 см. Если кабель укладывают в защитной трубе и расстояние от ЛЭП до щитка не более 5 м, можно выкапывать траншею глубиной в 50 см.
• Расстояние между траншеей и фундаментом составляет не менее 60 см. Если провод заводят в дом через фундамент, потребуется дополнительный фрагмент трубы. Отверстие проделывают в фундаменте, под ним кабель укладывать запрещается.
• Дистанция между зелеными насаждениями и траншеей составляет 75 см, до канализации или водопровода – 100 см, до газопровода и высоких деревьев – 200 см.
• В землю укладывают только бронированный кабель с хорошей изоляционной защитой.

Несмотря на большее количество работ, этот вариант укладки дешевле.

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

• Подвод от ближайшей опоры до вводного электрощита
• Электросчетчик
• Вводное УЗО/выключатель
• Внутренний электрощит с группами потребителей:
  • Розеточная группа
  • Освещение
  • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
  • Хозблок (гараж, подвал)

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
4. кабель подводят сверху;
5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
6. Подводка питания осуществляется снизу.
7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
12. Проводка не должна соприкасаться со строительными конструкциями из металла.
13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно. А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку. В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

Электроустановка должна находиться на высоте 60 – 150 см от пола;
Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
Доступ не должен быть ограничен открывающееся дверью;
Кабели не должны проходить внизу, а сверху;
Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов

Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола

От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
Строительные конструкции из металла должны быть максимально не соприкасаемые;
Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

Определение суммарной мощности

При проектировании электропроводки в частном доме особое внимание уделяется такому важному параметру, как показатель энергопотребления. Чтобы рассчитать необходимую для частного дома мощность потребуется учесть все нагрузки, подключаемые к питающей линии одновременно. При вычислении этого показателя принимаются во внимание следующие важные моменты:

При вычислении этого показателя принимаются во внимание следующие важные моменты:

1. максимальная мощность при заданном напряжении в сети определяется по соответствующему значению тока в нагрузке;
2. с другой стороны для каждого отдельного потребителя этот параметр может быть найден из прилагаемой к нему документации (паспорта, в частности);
3. для получения расчетного значения достаточно сложить все протекающие в нагрузках токи и умножить их на напряжение сети (220 или 380 Вольт);
4. при наличии паспортов у бытовой техники и силового оборудования суммируются указанные в них показатели мощности.

Таблица потребляемой мощности и силы тока бытовых электроприборов при напряжении питания 220В

Такая возможность объясняется тем, что два показателя, используемые при расчете электропроводки, связаны простой физической зависимостью, представляемой следующей формулой:

P (Вт) = U (Вольты) х I (Амперы).

Меры противопожарной защиты

Для обеспечения высокого уровня противопожарной защиты нужно учитывать ряд основных факторов:

1. Выбрать и установить УЗО с подходящими параметрами.
2. Монтировать заземляющий контур модульно-штыревого типа и соответствующего сопротивления в зависимости от числа фаз в сети.
3. Обеспечить работоспособность системы, уравнивающей потенциалы.
4. Гарантировать неразрывность заземления на каждом участке цепи.
5. Устанавливать исключительно накладные розетки.
6. Осуществлять скрытый монтаж с помощью металлических кабель-каналов и труб.

Следуя перечисленным правилам, рекомендациям и нормам, вы сможете организовать безопасную электрическую проводку в деревянном доме своими руками или убедиться в компетентности вызванных специалистов

И это очень важно, поскольку риск возгорания в данных жилых строениях намного выше

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.
